一-----温致变色材料的制备

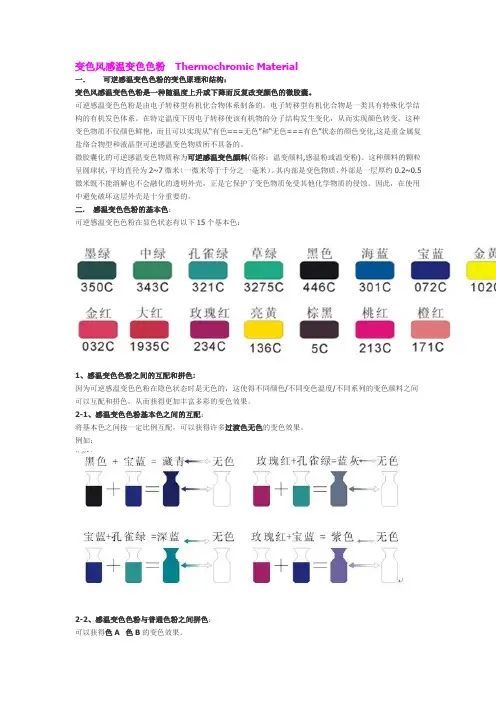

变色色粉
变色风感温变色色粉 Thermochromic Material
一． 可逆感温变色色粉的变色原理和结构：
变色风感温变色色粉是一种随温度上升或下降而反复改变颜色的微胶囊。
可逆感温变色色粉是由电子转移型有机化合物体系制备的。电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。
微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为2~7微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约0.2~0.5微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。
二. 感温变色色粉的基本色：
可逆感温变色色粉在显色状态有以下15个基本色：
1、感温变色色粉之间的互配和拼色:
因为可逆感温变色色粉在隐色状态时是无色的，这使得不同颜色/不同变色温度/不同系列的变色颜料之间可以互配和拼色，从而获得更加丰富多彩的变色效果。
2-1、感温变色色粉基本色之间的互配：
将基本色之间按一定比例互配，可以获得许多过渡色无色的变色效果。 例如：
2-2、感温变色色粉与普通色粉之间拼色：
可以获得色A 色B的变色效果。 例如：
三、 热敏变色色粉的类型：
1、热消色型（R系列）：
在低温时为有色状态，当温度升至设定值时色粉从有色变为无色。它的变色温度可根据用户需要在-20～80℃范围内设定:。R系列变色色粉的品种最多，色谱齐全，是最常用的变色色粉系列。其色～温关系曲线如图1所示：
图1. R系列 色～温关系曲线 图2. F系列 色～温关系曲线
变色贴纸
变色风感温变色印刷/贴纸
可逆感温变色颜料是由电子转移型有机化合物体系制备的。电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。
微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为2~7微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约0.2~0.5微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。
感温印刷制品/贴纸随温度上升或下降而反复改变颜色。温度不同时,图案或颜色呈现不同变化。
1.变色贴纸可图案款式、规格大小、各种形状来定做。
2.变色贴纸变化温度可在 -15度～75度之间选择。
3.变色贴纸基本色有十五种：
4.十五基色可相互混合配色同时与底图结合，可做出千万种图案变化。
变色风感光变色印刷品/贴纸
经阳光/紫外线照射后、而产生颜色变化；当失去阳光/紫外线后会还原回原.
感光变色制品在太阳照射下10秒钟内快速变换颜色，颜色的深浅表示紫外线的强弱。
用途
1.汽车膜防紫外线测试卡。
2.测量阳光紫外线强弱，提醒您根据阳光紫外线强度进行合适的户外运动，或者采取与当前阳光紫外线强度相适应的防护措施。
3.通过对阳光紫外线强度的测量作为女士们每天防晒化妆浓淡的参考。既满足防晒化妆以防止紫外线灼伤肌肤, 又不会因防晒化妆太浓而影响面容!
变色风防伪荧光印刷/贴纸
在一般可见光照射下时，呈现无色，当在365/254纳米紫外灯照射下，呈现红、黄、绿、蓝等发光颜色。
在白光下肉眼和手感触摸无法找到隐形信息，必须使用荧光灯也就是紫外线灯照射才能看到，隐形信息会以荧光红色的方式呈现眼前。
感温变色原理
感温变色原理
感温变色原理是指材料在不同温度下会改变其颜色的现象。这种变色是由于物质的光物理或化学性质对温度敏感而引起的。
一种常见的感温变色原理是基于热致晶变。在这种材料中，当温度升高时，晶体结构会发生变化，导致在可见光范围内反射或吸收特定波长的光发生变化。因此，材料的颜色也会发生改变。这种 thermochromic 材料常常被用作温度指示剂，可以通过颜色的变化来间接测量温度。
另一种常见的感温变色原理是基于热致染料。这些染料在不同温度下会发生结构变化，使其吸收或反射特定波长的光发生变化。这样，染料的颜色也会相应地改变。这种 thermochromic
染料通常被应用在温度指示标签、温感热杯以及化妆品等领域。
此外，还有一些材料利用热扩散原理实现感温变色。这些材料在不同温度下会发生体积的变化，从而改变其颜色。这种
thermo-mechanical 的原理常用于温度测量仪器、热敏纸和高温工业标识等领域。
总的来说，感温变色原理是利用材料的光物理或化学性质对温度的敏感性实现的。通过改变材料的结构或性质，使其在不同温度下呈现出不同的颜色，从而实现温度的可视化显示。
光致变色材料制备工艺流程
光致变色材料制备工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention!光致变色材料是一种在受到光激发后可以发生颜色变化的材料，广泛应用于显示技术、防伪标识和光存储等领域。下面是光致变色材料的一般制备工艺流程：
感温变色材料介绍
感温变色材料介绍
感温变色材料:均为世界级原料，是一种随温度的上升、下降而反复改变颜色的
微胶囊材料。
主要经营：感温变色粉、感温变色油墨、感温变色油漆、感温水乳液、感温色
母粒、感温变色的各类成品。
主要用途：陶瓷马克杯、印刷、纺织印染、塑料射出、塑料押出、各种礼赠品、
广告宣传品、儿童玩具、热转印贴纸、印花产品等。
一、原理
是微胶囊包裹着隐形材料、色形成剂及控温剂，籍由不同的控温因子材料选择，
可制作成不同温度区间的变色的色料。
二、产品描述
A、变色原则：低溫有色而高溫無色。
B、可提供的产品范围：-15°C~70°C。 温度，可自行调整。
C、基本颜色：各温度可提供15色（70℃仅提供黑色及深蓝色）各色可相互混合，亦可添加其他色料调色。
三、产品形态及使用说明
A、产品形态及适用：水乳液主要适用于水性的油墨涂料、微胶囊粉主要适用于
油性的油墨涂料、色母粒主要适用于塑胶的射出、押出。
B、感温微胶囊粉(俗称：温变颜料,感温粉或温变粉)：其粒径为3—10um具有
很好的耐溶剂性和分散性，适合用于油墨、涂料及塑胶（可以混入和ＰＥ、ＰＰ、
ＰＳ、PVC、PVA、ＰＥＴ、Ｎylon一起射出、押出0.5% w/w-0.7% w/w）的射出、
押出。，耐温温度最高为230度.
C、感温水乳液：其平均粒径为3—10um，是一种含有微胶囊的水性分散剂，适
用于水性的油墨及涂料。储存期间有凝集分层属正常现象。
D、感温色母粒：是含有12-18％的微胶囊材料，不同色系的微胶囊材料色彩强
度不同，用于塑胶的射出、押出产品使用比例需要自行调整。分散使用容易，可以
直接用于塑胶射出及押出。
E、感温变色油墨：主要适用于印刷、陶瓷、纺织等。
1、干燥方式：（自干、烤干、UV固化），使用时可用相应的稀释剂稀释。（也可定制
水性油墨，并用水稀释）印刷背景建议使用白色或浅白色系，可提高颜色变化的差
异度。
2、网版选择：网目大小选择在150目~200目之间。
温致变色材料的合成
温致变色材料的合成
一、实验目的
1. 了解温致变色材料的制备
2. 了解温致变色的机理及影响因素
二、实验原理
有的材料在温度高于或低于某个特定温度区间会发生颜色变化的材料叫做
温致变色（thermochromic)材料。颜色随温度连续变化的现象称为连续温致变色，
而只在某一特定温度下发生的现象称为不连续温致变色；能够随温度升降，反复
发生颜色变化的称为可逆温致变色，而随温度变化只能发生一次颜色变化的称为
不可逆热致变色。温致变色材料已在工业和高新科技领域得到广泛应用，有些温
致变色材料也用于儿童玩具防伪科技中。
温致变色的机理很复杂，其中无机氧化物的温致变色多与晶体结构的变化有
关，无机络合物则与配位结构或水合程度有关，有机分子的异构化也可以引起温
致变色。
四氯化铜二乙基铵盐3224[(CHCH)NH]CuCl在温度较低时，由于氯离子与二
乙基铵离子中氢键较强和晶体场稳定化作用，处于扭曲的平面正方形结构。随着
温度升高，分子内振动加剧，其结构就从扭曲的平面正方形结构转变为扭曲的正
四面体结构，相应地其颜色也就由亮绿色转变为黄色。可见络合物结构变化是引
起系统颜色变化的重要因素之一。
胆甾型液晶具有螺旋结构，随着温度的变化，螺距会发生变化，因而干涉光
的波长随之而变，也就引起反射光波长变化，导致温致变色现象。
（a）低温、平行四边形、亮绿色 （b）高温、扭曲四面体、黄褐色
图中为3224[(CHCH)NH]CuCl在低温（左）和高温（右）的几何结构
代表2+Cu 代表Cl
三、仪器与药品
仪器：台秤、锥形瓶（50ml）、烧杯（150ml）、量筒（10ml、50ml）、抽滤
泵、抽滤瓶、布氏漏斗、玻璃干燥器、温度计、示温儿童水杯或奶瓶、冰块
试剂：二乙胺盐酸盐、异丙醇、CuCl2·2H2O、无水乙醇、经活化的3A 分
子筛、凡士林
四、实验步骤
方案1：
1. 温致变色材料四氯化铜二乙基铵盐的制备
称取3.2g盐酸二乙基铵溶于装有15ml异丙醇的50ml 锥形瓶中，另取1个
温致变色材料原理
温致变色材料原理
温致变色材料是指在温度变化下会发生颜色变化的材料。这些材料通常被应用于温度测量、智能材料和热敏控制等领域。温致变色材料的原理可以从分子的角度和固体结构的角度来解释。
从分子的角度来看，温致变色材料的颜色变化通常与它们的电荷转移体系有关。在低温下，电荷转移体系处于基态，吸收或反射可见光谱的一部分频率，呈现出特定的颜色。当温度升高时，分子内部的振动和转动活动增加，这会改变电子能级和电子分布，从而导致电荷转移体系的能级结构发生变化。这种能级结构的变化会导致温致变色材料吸收或反射不同频率的可见光谱，呈现出不同的颜色。
从固体结构的角度来看，温致变色材料的颜色变化通常与它们的晶体结构和晶格参数的变化有关。晶体结构和晶格参数的变化可以通过热膨胀效应和相变来实现。当温度升高时，由于分子内部振动的增加和晶格能的变化，温致变色材料的晶格常数会发生变化。这种晶格常数的变化会影响材料的晶体结构和晶格振动模式，从而导致材料的电磁谱学性质发生变化，最终呈现出不同的颜色。
温致变色材料的原理也可以通过固体材料中质子或离子迁移的机制来解释。这些材料通常具有可移动的离子或质子，当温度升高时，离子或质子迁移速度增加。这种迁移速度的增加会导致材料中的电荷分布和电场分布的变化，从而使材料的吸收或反射光谱发生变化，呈现出不同的颜色。
除了以上的基本原理外，温致变色材料的颜色变化还可以通过分子间相互作用的改变来实现。在一些温致变色材料中，它们的颜色变化可能与分子之间的氢键、π-π相互作用、金属配位或π电荷转移等相互作用的强度和类型有关。当温度变化时，这些分子间相互作用的强度和类型也会发生变化，从而导致温致变色材料的颜色变化。
总之，温致变色材料的原理可以从分子的角度和固体结构的角度来理解。分子内部的电荷转移体系的变化、固体结构和晶格参数的变化以及离子或质子迁移速度的变化等因素都可以导致温致变色材料的颜色变化。理解和掌握这些原理对于设计和合成温致变色材料具有重要意义，为其广泛应用于温度测量、智能材料和热敏控制等领域提供了科学依据。
感温变色颜料
深圳市变色科技有限公司专业生产 感温变色颜料 Thermochromic Material
一． 可逆感温变色颜料的变色原理和结构：
感温变色颜料是一种随温度上升或下降而反复改变颜色的微胶囊。
可逆感温变色颜料是由电子转移型有机化合物体系制备的。 电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色===无色”和“无色===有色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。
微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为2~7微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约0.2~0.5微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。
二. 感温变色颜料的基本色：
目前本公司生产的可逆感温变色颜料在显色状态有以下15个基本色：
1、感温变色颜料之间的互配和拼色:
因为可逆感温变色颜料在隐色状态时是无色的，这使得不同颜色/不同变色温度/不同系列的变色颜料之间可以互配和拼色，从而获得更加丰富多彩的变色效果。
2-1、感温变色颜料基本色之间的互配：
将基本色之间按一定比例互配，可以获得许多过渡色无色的变色效果。
例如：
2-2、感温变色颜料与普通颜料之间拼色：
可以获得 色A 色B 的变色效果。
例如：
三、 热敏变色颜料的类型：
1、热消色型（R系列）：
在低温时为有色状态，当温度升至设定值时颜料从有色变为无色。它的变色温度可根据用户需要在-20～80℃ 范围内设定:。R系列变色颜料的品种最多，色谱齐全，是最常用的变色颜料系列。其色～温关系曲线如图1所示：
热致变色示温材料
热致变色示温材料
现在工业和科学技术的发展要求测温技术简单、快速、方便准确, 新型的示温
材料便应运而生, 它们可以用在难以处理的危险地区或暂时不能接近的地方。国内外研制示温材料多年, 并已取得相当成就, 开发了许多用于示温的在温度变化时颜色产生明显改变的热色性材料。目前, 科学家们已在无机物、有机物、聚合物以及液晶等各类化合物中发现大量具有热致变色特性的物质, 它们的颜色变化人们通过肉眼即可观察到, 热色性材料主要用于合成新型的可变色颜料或示温涂料。 2 示温涂料
示温涂料主要包括相变涂料和色变涂料, 相变涂料大致分为以下几种。一种是通过选用规定温度下能熔融的结晶物质作温度指示剂, 利用熔融前后涂层颜色发生变化来测定物体表面温度。某些物质在室温下是固体状态时呈乳白色, 温度升高达到熔点时, 该物质熔化, 变成无色透明状态, 例如硬脂酸盐熔融成无色透明液体, 如果把它们涂到深色物体上,
低于100℃是白色,高于100℃时会呈现物体本来的颜色。另一种是吸收型, 选用具有固定熔点的热敏物质与有色颜料混合, 达到熔点温度时, 由于有色颜料吸附, 体系颜色发生变化, 达到测温目的。例如, 二甲基氨苯偶氮苯15份,二氧化钛4.5份,二甲基纤维素2.5份, 水, 于114℃下熔融, 由黄色变为橙色。还有一些熔融物质, 如脂肪族高级醇类, 脂肪酸类, 氨基酸, 酯、醚等在某一温度发生凝固熔融现象, 控制显色剂成分的电子接受反应, 使其可逆变色; 例如当高级脂肪醇在孔雀绿内酯和4―羟基香豆素混合制成可逆示温涂料时, 其显色消色是随生成物凝固熔融而产生的, 低温时变色剂孔雀绿内酯供给4―羟基香豆素电子而显色, 而在高温时发生熔融, 孔雀绿内酯保留电子而成很淡的颜色。其变色温度是组成物中熔融性化合物的熔点附近的温度, 熔融性物质是起显色与消色的作用而存在, 能作为熔融性化合物的物质很多, 主要是有机化合物, 其中脂肪族高级醇类更好。这类示温涂料组分之一的电子给予组分是具有释放电子性和
温致变色材料微胶囊化研究
第２７卷第ｌ期
２ ｕ ０ ２年１月 地球科学——中国地质大学学报
Ｅａｒｔｈ Ｓｄｅｎｃｅ Ｊｏｕｒｎａｌ ｏｆ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ Ｖ０１．２７ ＮＯ ｌ
ｊａｎ Ｏ ０ ０
０引言 温致变色材料微胶囊化研究
袁曦明 ，田熙科 ，郑建华 ，徐道凡
（１．中国地质大学刹试中心，湖北武汉４３００７４；２．材料科学与化学ｘ－，ｌ／．学院，湖北武汉４３００７４）
摘要：温致变色材料的应用通常受强酸性、强碱性及环境杂质樗染等因素的影响，以酸碱指 示剂和ｐＨ值变化的熔化性化舍物为变色心材的微胶囊化实验条件，探讨了微胶囊化机理． 这类变色材料的微胶囊化技术将促进其应用研究． 关键词：温致变色材料；微胶囊；囊心；囊壁． 中图分类号：Ｔ瑚４ 文献标识码：Ａ 文章编号：ＪＯ００—２３８３（２００２）０１—００４６一ｏ４ 作者简介：袁曦明（１ ９５１），男，副教授，ｌ ９８２年毕业于武汉地质学院，获硕士学位，主要从事 纳术材料与功能材料的研究工作．
可逆温致变色材料是指温度高于或低于某个特
定温度区间（由材料本身决定）时．颜色能够随温度
升降可逆发生变化的一种功能材料．即这种材料具
有颜色记忆功能，可以反复使用口 Ｊ，在航空化工、
医疗、商品防伪、广告纺织等工业领域或商用领域具
有广泛的应用口 ］．通常温致变色材料是采用具有
得失水变色的无机物或由易进行电子得失的电子给
予体和电子受体组成的复合物；但其变色灵敏度低，
滞后现象严重，颜色种类少；采用变色液晶高分子材
料，其价格昂贵，成本高，不适于民用领域．而由酸碱
指示剂，一种或多种使ｐＨ变化的羧酸类及胺类的
熔化性化合物组成的有机可逆低温变色材料，其示
温范围广，变色敏感，滞后现象小，颜色种类多，变色
温度和颜色变化可任意组合 ］，并且成本低；但其应
用常受强酸性、强碱性及环境杂质污染等因素的很
大限制．本研究采用微胶囊化技术成功地解决了有
