油气钻井方法及工艺简介油气钻井是石油工业中一项重要的技术，用于开发和提取地下储层中的油气资源。
本文将介绍油气钻井的方法和工艺。
钻井方法传统旋转钻井传统旋转钻井是目前常用的一种钻井方法。
它主要包括以下步骤：1.设置井口设备：包括井口防喷器、井口护栏等设备，以确保钻井安全。
2.钻井竖井段：用钻孔设备对陆上或水下井口竖井段进行钻探，以达到设定的井深。
3.钻井斜井段：通过使用导向工具和测斜仪，将钻孔转向设定的方向，并继续钻井。
4.钻井水平井段：在达到设定的钻井深度后，使用钻井设备进行水平钻井，以扩展井底面积和增加油气产量。
5.钻井侧钻井段：在特定井深处，可以进行侧钻，以进一步增加油气产量。
非旋转钻井非旋转钻井是一种相对较新的钻井方法，它通过利用液压和震动力来实现钻井作业。
与传统旋转钻井相比，非旋转钻井具有以下优点：•钻速更快：由于不需要旋转钻头，非旋转钻井可以通过液压和震动力迅速进行钻井作业，从而提高钻速。
•破碎效果更好：非旋转钻井产生的液压和震动力能够更好地破碎地层，从而提高油气产量。
•钻井过程稳定性更高：非旋转钻井由于不需要旋转钻头，钻井过程更加稳定，减少了井眼塌陷等问题。
钻井工艺钻井液的选择在油气钻井过程中，钻井液是非常重要的一个环节。
钻井液在钻井过程中起到了以下几个作用：•冷却和润滑钻头：钻井液可以冷却和润滑钻头，以确保钻头的正常工作。
•清洗井眼：钻井液能够带走岩屑等固体颗粒，使井眼保持干净，减少钻头卡钻的风险。
•控制地层压力：钻井液可以在一定程度上控制地层压力，减少井喷事故的发生。
常用的钻井液包括水基钻井液、油基钻井液和气体钻井液等。
根据实际情况和需求，选择适合的钻井液非常重要。
钻井管柱的设计钻井管柱在油气钻井中起到了支撑钻头和输送钻井液等作用。
合理设计钻井管柱可以提高钻井效率和安全性。
在钻井管柱的设计中需要考虑以下因素：•井深和井压：根据井深和井压确定钻井管柱的长度和强度，以确保能够承受井底的压力。
石油工程概论第四章油气井工程1
种设备组成的一套大功率重型联合工作机组。
（1）动力系统
或称驱动及传动系统
– 功能： • 产生动力；
•
将动力传递分配给泥浆泵、绞车和转盘。
– 组成：动力机和传动部分。
6.1 油气钻井方法 三、旋转钻井方法 1.钻机系统
（2）起升系统 – 功能：下放、悬吊或起升钻 柱、套管柱和其他井下设备。 – 组成：井架、天车、游动滑 车、大绳、大钩及绞车。 （3）旋转系统 – 功能：给钻头提供破岩扭矩； 旋转钻柱；接、卸钻柱和钻 具。 – 组成：水龙头和转盘。
6.1 油气钻井方法 2.钻头
三、旋转钻井方法
– 钻头的分类
按结构特 点和破岩 机理分：
刮刀钻头
牙轮钻头
金刚石钻头 全面钻进钻头
按钻切岩 石面积及 形状分：
取心钻头 特种钻头
6.1 油气钻井方法 2.钻头
三、旋转钻井方法
（1）刮刀钻头 – 刮刀钻头的组成： 钻头体、刀翼和 水眼
钻头体
刀翼 水眼
6.1 油气钻井方法 2.钻头
(3)金刚石钻头 – 金刚石钻头的分类： 钻头的结构形状 – 金刚石钻头的破岩形式
PDC钻头 表镶金刚石钻头 金刚石镶装特点 孕镶金刚石钻头
研磨、铣削岩石
1 主要适用于坚硬地层，PDC钻头适用于软到中硬地层； 2 损坏主要为金刚石切削齿的热损坏、胎体被冲蚀、 切削齿受冲击而产生的碎裂。
6.1 油气钻井方法 3.钻柱 钻柱
6.1 油气钻井方法
三、旋转钻井方法
5.定向钻井
（3）定向井造斜方法 • 井下动力钻具造斜 – 弯接头、弯外壳、偏心垫块
目前最 常用的 造斜工 具。
6.1 油气钻井方法
三、旋转钻井方法
油气钻井方法及工艺

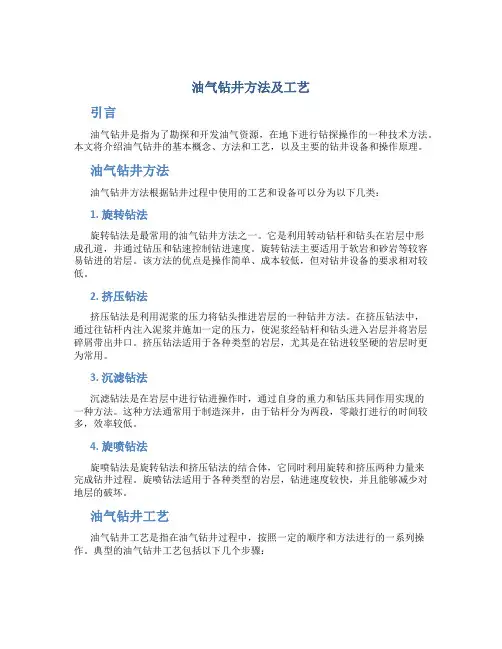

油气钻井方法及工艺引言油气钻井是指为了勘探和开发油气资源，在地下进行钻探操作的一种技术方法。
本文将介绍油气钻井的基本概念、方法和工艺，以及主要的钻井设备和操作原理。
油气钻井方法油气钻井方法根据钻井过程中使用的工艺和设备可以分为以下几类：1. 旋转钻法旋转钻法是最常用的油气钻井方法之一。
它是利用转动钻杆和钻头在岩层中形成孔道，并通过钻压和钻速控制钻进速度。
旋转钻法主要适用于软岩和砂岩等较容易钻进的岩层。
该方法的优点是操作简单、成本较低，但对钻井设备的要求相对较低。
2. 挤压钻法挤压钻法是利用泥浆的压力将钻头推进岩层的一种钻井方法。
在挤压钻法中，通过往钻杆内注入泥浆并施加一定的压力，使泥浆经钻杆和钻头进入岩层并将岩层碎屑带出井口。
挤压钻法适用于各种类型的岩层，尤其是在钻进较坚硬的岩层时更为常用。
3. 沉滤钻法沉滤钻法是在岩层中进行钻进操作时，通过自身的重力和钻压共同作用实现的一种方法。
这种方法通常用于制造深井，由于钻杆分为两段，零敲打进行的时间较多，效率较低。
4. 旋喷钻法旋喷钻法是旋转钻法和挤压钻法的结合体，它同时利用旋转和挤压两种力量来完成钻井过程。
旋喷钻法适用于各种类型的岩层，钻进速度较快，并且能够减少对地层的破坏。
油气钻井工艺油气钻井工艺是指在油气钻井过程中，按照一定的顺序和方法进行的一系列操作。
典型的油气钻井工艺包括以下几个步骤：1. 井眼设计钻井前，需要根据勘探结果和钻井目标确定井眼的设计。
井眼设计主要考虑到井径、井深、井的方向等因素。
2. 凿岩凿岩是指使用凿岩工具或钻头切割和击碎地层的过程。
这一步骤旨在将钻杆和钻头推进地层，形成井孔。
3. 钻进钻进是指通过钻杆和钻头推进地层，将井孔扩大到设计的目标尺寸。
钻进过程中需不断提升钻渣，并注入冷却剂。
4. 固井固井是为了防止井壁塌陷并保持钻孔的稳定性，通常在钻井过程中进行。
固井工艺主要包括灌注水泥浆、安装套管和封隔层。
5. 完井完井是指将钻井完工后，对井孔进行处理以便进行油气生产。
石油钻井工艺技术
二、钻井装备及主要工具
2、主要工具-井口工具-B型钳
5、B型吊钳保养与维护 ①钳柄应无裂纹或焊缝；尾桩销及方头螺钉应齐全完好；钳 尾绳尺寸应符合标准，且无打结或严重断丝，两端紧固牢靠。 ②钳头上的各扣合钳开合灵活，扣合尺寸与钻具或套管尺寸 相符；轴销不能装反，固定销及背帽应齐全；钳牙及钳牙固 定销齐全，固定牢靠，钳牙磨损严重时应及时更换；扣合弹 簧应是专用部件。 ③吊钳水平度应合适。吊钳悬空时应水平，若吊钳前后不水 平，可用活动扳手调节吊杆下部的调节螺钉，顺时针转动， 吊钳钳头调高，逆时针转动，吊钳钳头降低；若吊钳左右不 水平，可用活动扳手调节吊杆上部的平衡梁使吊钳绳左右移 动。左低右高时让吊钳绳左移，反之，向右移。
（5）循环系统
固控设备
循环罐
水龙带
二、钻井装备及主要工具
（6）控制系统
司 控 房
二、钻装备及主要工具
2、主要工具-钻头
铣齿钻头
二、钻井装备及主要工具
2、主要工具-钻头
PDC钻头
二、钻井装备及主要工具
2、主要工具-钻头
PDC钻头
二、钻井装备及主要工具
三片卡瓦
多片卡瓦
安全卡瓦
二、钻井装备及主要工具
2、主要工具-井口工具-卡瓦
卡瓦作用、类型、结构 3、结构
铰链销钉 卡瓦手柄
卡瓦体
卡瓦牙
二、钻井装备及主要工具
2、主要工具-井口工具-卡瓦
4、卡瓦规范
（１）型号表示法
• • / • 额定载荷； kN 卡瓦名义尺寸； mm WT 表示钻铤卡瓦 WG 表示套管卡瓦 产品名称 W 表示钻杆卡瓦 例如： WT41/2~6-360表示能卡持114.3～152.4管径，最大载荷为360KN的 钻铤卡瓦。
