马蹄焰窑炉的司炉操作要点

摘要：马蹄焰窑炉的整个运行中，司炉操作是重中之重，特别是窑炉投产之初的工艺摸索及工艺参数的设定，笔者参加过多次马蹄焰窑炉投产之初的司炉操作设计，再此进行总结，以供从事相关专业的人员进行交流切磋。

关键词：马蹄焰窑炉操作要点

一、前言

马蹄焰窑炉是玻璃窑炉的一种，因其结构与其他玻璃窑炉有着明显的不同，其主要构成有烟道、蓄热室、小炉、熔化池、流液洞、工作池、（料道、马弗炉）等，简要示意如下：

马蹄焰窑炉结构示意图

二、马蹄焰窑炉的司炉操作要点说明

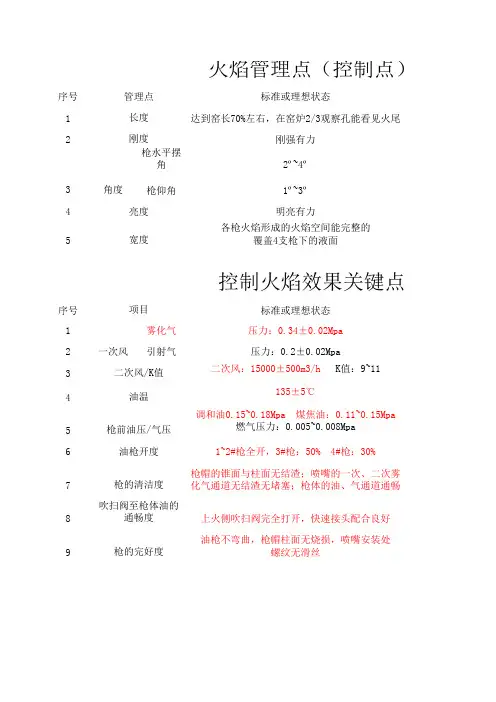

1.燃烧火焰状态的调整

窑炉投产运行以后，加料使玻璃液面达到规定的高度，开始调整燃烧火焰的状态。

首先调整窑压，以加料口观察为基准调节总烟道闸板，使窑压处于理想的微正压（5Pa）状态。调整喷枪，使火焰覆盖面积大而稳定。调整过程中及时在工作池上方观察孔判断熔化池火焰状态。燃烧火焰应满足明亮但不透明；贴近液面处的火焰不发卷、不发黑，而且流股平稳；火焰尾部能顺利转向，而没有明显上飘现象。

通过蓄热室换向操作，观察调整的状态要稳定一致

2.窑炉熔化温度的测量

一般窑炉为监控熔化温度,在窑炉的不同部位设置不同的测温装置，通过显示和操作实现控制。

(1)在加料口近侧设置辐射温度计，测量火焰的温度。此温度测量值因受火焰直接影响有不稳定现象，但应大致稳定在一定的范围内。这一温度值表明火焰的燃烧状态，并影响配合料的熔化效果。

(2)在窑炉中后部安装另一辐射高温计，测量窑炉中部低层空间的温度。这一温度值应相对稳定。熔化池的控制温度可依此作为参考。这一温度的高低和变化直接影响玻璃液的澄清和均化过程。

在半分隔玻璃窑炉中，这一温度值同时影响工作池的温度，对玻璃的均化和产品的质量具有实际意义。

(3)在窑炉后2／3碹顶的中央安装热电隅测温装置，测量窑内空间上部温度。依此作为全窑温度的测量控制点。此温度因受火焰干扰较小，温度较为稳定。实测的结果显示温度值略低于玻璃液面实际温度。

另外，这一温度也反映碹顶硅砖的工作温度，大碹的安全情况依此温度实施监控。在实际操作中，调节火焰和设定温度时不允许超出1600℃，以免对大碹造成危险的损害。

还应注意的是，若燃烧火焰发飘会影响热电隅的测温情况。窑炉控制温度会虚假偏高，并且不稳定。这对窑炉的整个工作状况不利，应及时调整窑炉的火焰状态使之符合要求。

3.窑炉熔化温度的设定

在逐步升温并调整燃烧火焰达到理想状态的过程中，观察加料口配合料的熔
