控制测量学是研究精确测定和描绘地面控制点空间位置及其变化的学科。
控制测量基本任务:建立测图控制网，建立施工控制网，建立变形观测专用控制网。
控制测量学的主要研究内容:研究建立和维持高精度控制网的原理和方法，研究地球量测元素的换算及计算，研究精密仪器的使用，研究高精度和各类测网型的数学处理的原理和方法。
大地水准面:完全静止的海水面所形成的重力等位面。
似大地水准面:由地面沿垂线向下量取正常高所得的点形成的连续曲面总地球椭球:经过地心定位，椭球短轴平行于地球自转轴，大地起始子午面平行于天文起始子午面，在确定椭球参数时使它在全球范围内与大地体最密合的地球椭球。
参考椭球:所有地面测量都依法线投影在这个椭球面上，这椭球叫参考椭球。
大地高是地面点沿法线到椭球面的距离，正高是地面点沿实际重力线到大地水准面的距离，正常高是地面点沿正常重力线到似大地水准面的距离。
正高系统:以大地水准面为高程基准面的高程系统。
大地水准面差距：大地水准面到地球椭球面的距离。
垂线偏差：地面一点上的重力向量和相应椭球面上的法线向量之间的夹角为该点的垂线偏差。
水平观测提高测角精度：减小竖轴的倾斜角，测回间重新整平仪器，对水平方向观测值施加竖轴倾斜改正数。
方向观测法:在一测回中将测站上所有要观测的方向逐一照准进行观测。
周期误差:按一定距离为周期重复出现的误差。
主要来源于仪器内部固定的串扰信号。
加常数是由于仪器电子中心与其机械中心不重合形成的，乘常数是由于测距频率偏移产生的。
测距误差的主要来源:光速值误差，大气折射率误差，测距频率误差；测相误差，加常数误差，对中误差。
电磁波测距改正:仪器系统误差改正，大气折射率变化引起的改正，归算改正。
水准原点高程为72.260m。
水准原点网由主点，原点，参考点，和附点共6个点组成。
水准测量工作程序:水准网的图上设计，水准点的选定，水准标石的埋设，水准测量观测，平差计算和成果表的编制。
精密水准仪的结构特点:高质量的望远镜光学系统，坚固稳定的仪器结构，高精度的测微器装置，高灵敏的管水准器，高性能的补偿器装置。

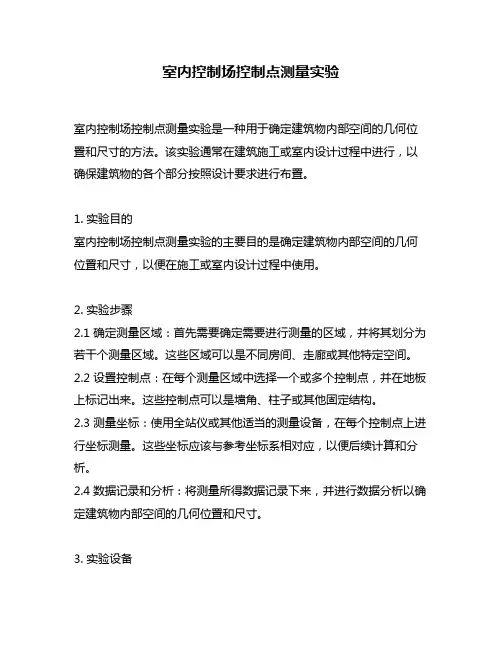

室内控制场控制点测量实验
室内控制场控制点测量实验室内控制场控制点测量实验是一种用于确定建筑物内部空间的几何位置和尺寸的方法。
该实验通常在建筑施工或室内设计过程中进行，以确保建筑物的各个部分按照设计要求进行布置。
1. 实验目的室内控制场控制点测量实验的主要目的是确定建筑物内部空间的几何位置和尺寸，以便在施工或室内设计过程中使用。
2. 实验步骤2.1 确定测量区域：首先需要确定需要进行测量的区域，并将其划分为若干个测量区域。
这些区域可以是不同房间、走廊或其他特定空间。
2.2 设置控制点：在每个测量区域中选择一个或多个控制点，并在地板上标记出来。
这些控制点可以是墙角、柱子或其他固定结构。
2.3 测量坐标：使用全站仪或其他适当的测量设备，在每个控制点上进行坐标测量。
这些坐标应该与参考坐标系相对应，以便后续计算和分析。
2.4 数据记录和分析：将测量所得数据记录下来，并进行数据分析以确定建筑物内部空间的几何位置和尺寸。
3. 实验设备3.1 全站仪：全站仪是一种高精度的测量设备，可以同时测量水平角、垂直角和斜距。
它通常用于室内控制场控制点测量实验中，以获取准确的坐标数据。
3.2 标尺和刷线器：标尺和刷线器用于在地板上标记出控制点的位置。
标尺可以提供精确的长度测量，而刷线器可以帮助绘制直线或曲线。
4. 注意事项4.1 测量精度：在进行室内控制场控制点测量实验时，需要保证测量精度的准确性。
这可以通过使用高精度的测量设备和合适的测量方法来实现。
4.2 数据处理：在记录和分析测量数据时，需要注意数据处理的准确性。
这包括数据记录的正确性、坐标计算的准确性等。
4.3 安全注意事项：在进行室内控制场控制点测量实验时，需要注意安全问题。
在移动或设置设备时要小心操作，避免发生意外事故。
5. 应用领域室内控制场控制点测量实验在建筑施工和室内设计领域有着广泛的应用。
它可以用于确定房间的尺寸和布局，帮助设计师进行室内装饰和家具摆放规划。
该实验还可以用于建筑施工过程中的质量控制，确保建筑物各个部分的几何位置符合设计要求。
控制测量实习报告【最新7篇】
控制测量实习报告【最新7篇】（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作资料、求职资料、报告大全、方案大全、合同协议、条据文书、教学资料、教案设计、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic model essays, such as work materials, job search materials, report encyclopedia, scheme encyclopedia, contract agreements, documents, teaching materials, teaching plan design, composition encyclopedia, other model essays, etc. if you want to understand different model essay formats and writing methods, please pay attention!控制测量实习报告【最新7篇】我们眼下的社会，报告十分的重要，我们在写报告的时候要注意涵盖报告的基本要素。
工程测量控制资料包括()等数据资料
工程测量控制资料包括()等数据资料
工程测量控制资料包括以下数据资料：
1. 建筑设计图纸：工程测量控制的第一步是根据建筑设计图纸进行测量。
建筑设计图纸包括平面图、立面图、剖面图等，这些图纸提供了建筑物各个部位的尺寸、位置和高度等信息，为工程测量提供基础数据。
2. 基准点资料：工程测量中的基准点是确定地面位置和高程的重要参考点。
基准点资料包括基准点的坐标、高程标记等信息，用于进行测量计算和校正。
3. 地形地貌资料：地形地貌资料提供了工程测量区域的地形、地貌特征等信息。
这些资料对于确定测量点的位置和进行测量计算都起到重要作用。
4. 测量仪器校准资料：工程测量仪器的准确性直接影响测量结果的精度。
测量仪器校准资料包括仪器的校准记录、校准证书等，用于验证仪器的准确性，并进行相应的校正和调整。
5. 测量数据记录表：在进行实际测量时，需要记录测量数据。
测量数据记录表包括测量点的坐标、高程、线路测量的距离、角度等信息，
用于后续的测量计算和分析。
6. 测量计算结果：工程测量后，需要进行数据处理和计算。
测量计
算结果包括测量点的坐标计算、高程计算、线路测量的距离和角度计算等。
这些计算结果是工程测量控制的重要输出。
除了以上列举的资料，工程测量控制还可能包括其他相关的数据资料，如测量原始记录、控制点的照片、现场勘测记录等。
这些资料的完整性和准确性对于工程测量的可靠性和精度至关重要，能够为工程施工提供准确的基础数据。

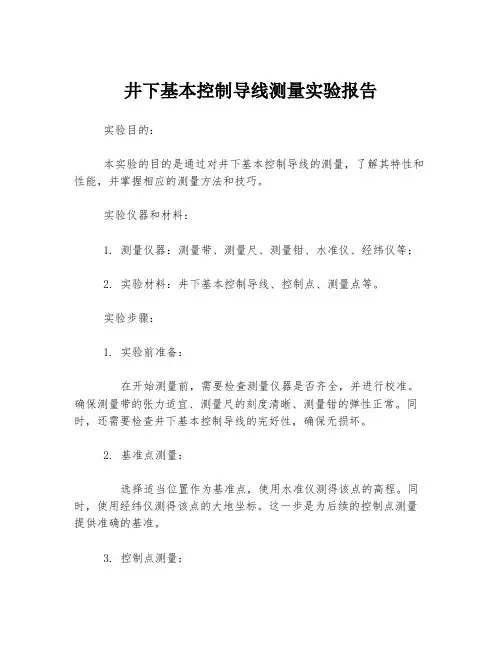

井下基本控制导线测量实验报告
