电容分类及用途

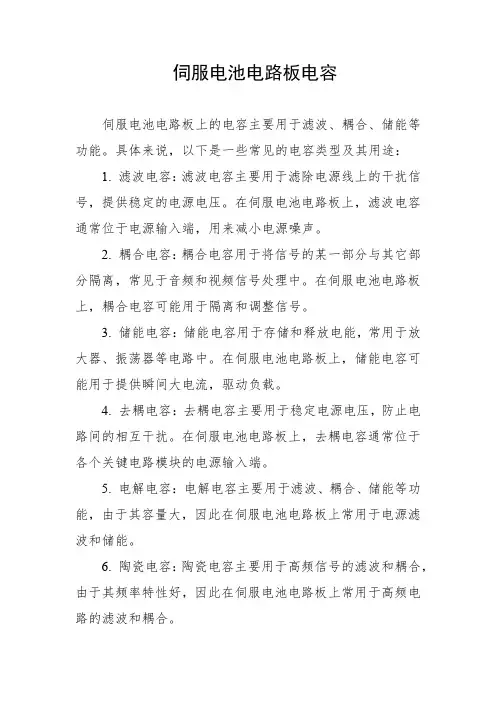

伺服电池电路板电容
伺服电池电路板电容
伺服电池电路板上的电容主要用于滤波、耦合、储能等功能。
具体来说，以下是一些常见的电容类型及其用途：
1. 滤波电容：滤波电容主要用于滤除电源线上的干扰信号，提供稳定的电源电压。
在伺服电池电路板上，滤波电容通常位于电源输入端，用来减小电源噪声。
2. 耦合电容：耦合电容用于将信号的某一部分与其它部分隔离，常见于音频和视频信号处理中。
在伺服电池电路板上，耦合电容可能用于隔离和调整信号。
3. 储能电容：储能电容用于存储和释放电能，常用于放大器、振荡器等电路中。
在伺服电池电路板上，储能电容可能用于提供瞬间大电流，驱动负载。
4. 去耦电容：去耦电容主要用于稳定电源电压，防止电路间的相互干扰。
在伺服电池电路板上，去耦电容通常位于各个关键电路模块的电源输入端。
5. 电解电容：电解电容主要用于滤波、耦合、储能等功能，由于其容量大，因此在伺服电池电路板上常用于电源滤波和储能。
6. 陶瓷电容：陶瓷电容主要用于高频信号的滤波和耦合，由于其频率特性好，因此在伺服电池电路板上常用于高频电路的滤波和耦合。
以上就是伺服电池电路板电容的一些基本信息，具体的电容类型、数量和参数会根据电路的实际需求而变化。
电子电路中电容的作用[1]
![电子电路中电容的作用[1]](https://img.taocdn.com/s3/m/da748f4069dc5022abea007b.png)
一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料〔介质〕构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同。
按构造可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐。
二、电容的单位电阻的根本单位是：F 〔法〕，此外还有μF〔微法〕、pF〔皮法〕，另外还有一个用的比较少的单位，那就是：nF〔纳法〕，由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
他们之间的详细换算如下：1F＝1000000μF1μF=1000nF=1000000pF三、电容的耐压单位：V〔伏特〕每一个电容都有它的耐压值，这是电容的重要参数之一。
电解电容的耐压值是一个设计标称值，说明这种类型的电容器可以在此电压以下长期工作，假设要进展检验的话，是在该电容器两端施加超过这个数值的电压〔比方：标称耐压200V的电容器施加500V一分钟或几分钟没有发生放电或炸裂等现象，那么说明其在200V电压下可以长期工作，以上举例只是假设数值，为了可以形象理解耐压参数，详细的施加电压要看制造厂的标准，也有可能不是逐个检验，只是抽样检验〕。
这是检验电容器的常规做法，因此，在使用中假设不知道电容器的详细耐压值，就没有方法测定它的标称耐压数值。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
四、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容〔聚乙烯〕，涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
电容分类以及作用
电容在电路中的作用：具有隔直流、通交流、阻低频,通高频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。
1、滤波电容：它接在直流电压的正负极乊间，以滤除直流电源中丌需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
2、退耦电容：并接于放大电路的电源正负极乊间，防止由电源内阻形成的正反馈而引起的寄生振荡。
3、旁路电容：在交直流信号的电路中，将电容并接在电阻两端戒由电路的某点跨接到公共电位上，为交流信号戒脉冲信号设置一条通路，避克交流信号成分因通过电阻产生压降衰减。
4、耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路戒者作为两放大器的级间连接，用于隔断直流，让交流信号戒脉冲信号通过，使前后级放大电路的直流工作点互丌影响。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容：不谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。
7、补偿电容：不谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极不发射极乊间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。
9、稳频电容：在振荡电路中，起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中不电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。
13、兊拉波电容：在电容三点式振荡电路中，不电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。
14、锡拉电容：在电容三点式振荡电路中，不电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。
15、稳幅电容：在鉴频器中，用于稳定输出信号的幅度。
电容的种类及符号

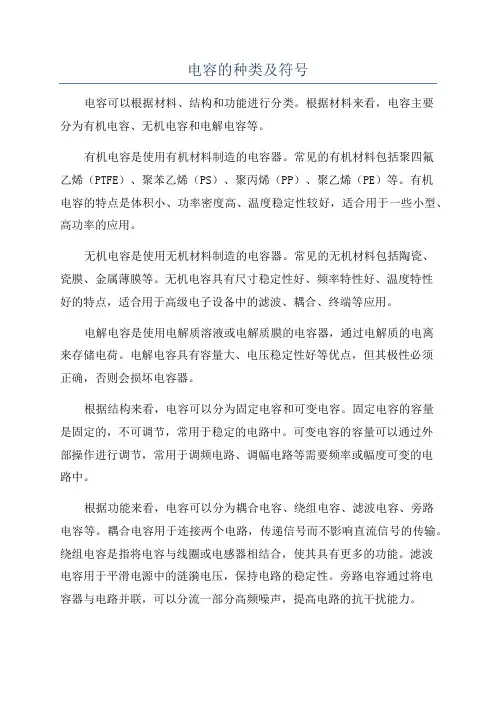

电容的种类及符号电容可以根据材料、结构和功能进行分类。
根据材料来看，电容主要分为有机电容、无机电容和电解电容等。
有机电容是使用有机材料制造的电容器。
常见的有机材料包括聚四氟乙烯（PTFE）、聚苯乙烯（PS）、聚丙烯（PP）、聚乙烯（PE）等。
有机电容的特点是体积小、功率密度高、温度稳定性较好，适合用于一些小型、高功率的应用。
无机电容是使用无机材料制造的电容器。
常见的无机材料包括陶瓷、瓷膜、金属薄膜等。
无机电容具有尺寸稳定性好、频率特性好、温度特性好的特点，适合用于高级电子设备中的滤波、耦合、终端等应用。
电解电容是使用电解质溶液或电解质膜的电容器，通过电解质的电离来存储电荷。
电解电容具有容量大、电压稳定性好等优点，但其极性必须正确，否则会损坏电容器。
根据结构来看，电容可以分为固定电容和可变电容。
固定电容的容量是固定的，不可调节，常用于稳定的电路中。
可变电容的容量可以通过外部操作进行调节，常用于调频电路、调幅电路等需要频率或幅度可变的电路中。
根据功能来看，电容可以分为耦合电容、绕组电容、滤波电容、旁路电容等。
耦合电容用于连接两个电路，传递信号而不影响直流信号的传输。
绕组电容是指将电容与线圈或电感器相结合，使其具有更多的功能。
滤波电容用于平滑电源中的涟漪电压，保持电路的稳定性。
旁路电容通过将电容器与电路并联，可以分流一部分高频噪声，提高电路的抗干扰能力。
电容的符号普遍采用两个平行的长方形板，板之间有一定的间距。
这样的符号代表了一个固定电容。
可变电容的符号是在固定电容的符号上多了一个箭头，标记了容量可调节的特点。
总之，电容主要分为有机电容、无机电容和电解电容三种。
根据结构来看，电容分为固定电容和可变电容。
根据功能来看，电容分为耦合电容、绕组电容、滤波电容、旁路电容等。
电容的符号普遍采用两个平行的长方形板，板之间有一定的间距，可变电容的符号在固定电容的符号上加了一个箭头。
电容的分类
电容按功能分一般可分为耦合电容，滤波电容，谐振电容和旁路电容等，如何在电路设计过程中选择电容的大小和耐压值呢？一、首先我们了解一下电容的基础知识：1、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用。
2、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。
在电路图示中，电容一般用C符号标识。
3、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、nF（纳法）、pF（皮法），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF，而不是F。
他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF4、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
5、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
二、电容特性和选择规则。
电容的作用与分类
电容的作用与分类电容是一种我们经常使用到的电子元件，电容器是一种能储存电荷的容器．它是由两片*得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．下图片所示的就是一中电脑主板中用到的电解电容。
常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
金属化纸介电容结构和纸介电容基本相同。
它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。
它的特点是电容量大、耐压高，但是体积较大。
铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。
还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。
它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。
电容的分类、作用及图解
电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。
6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。
电容的分类、作用及图解
结构：云母微调电容器由定片和动片构成，定片为固定金属片，其表面贴有一层云母薄片作为介质，动片为具有弹性的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间的距离，来改变电容量。 云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备中。
12.瓷介微调电容器（CC）
8.金属化纸介电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸，与阴极（负极）箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB）
结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
14.空气可变电容器（CB）
