外观检测
冷压接线端子的外观应光滑、无毛刺、无裂纹、无变形等现象。
表面涂层应均匀，无明显色差和刮痕。
接线端口应平整，无突出或凹陷部分。
尺寸检测
冷压接线端子的尺寸应符合设计要求，包括长度、宽度、高度等。
尺寸偏差应在允许范围内。
性能测试
冷压接线端子应具有良好的导电性能，电阻值应符合相关标准。
同时，端子应具有良好的机械强度和耐磨性，能够承受一定的压力和扭力。
绝缘电阻检测
冷压接线端子应具有良好的绝缘性能，绝缘电阻值应符合相关标准。
绝缘性能是保证使用安全的重要因素。
耐压试验
冷压接线端子应能够承受一定的电压和电流，具有良好的耐压性能。
耐压试验是检验端子质量和安全性能的重要手段。
机械性能测试
冷压接线端子应具有良好的机械性能，能够承受一定的压力和扭力。
机械性能是保证端子在长期使用过程中不会出
现松动、变形等现象的重要因素。
镀层质量检测
冷压接线端子的镀层质量应符合相关标准，包括镀层厚度、硬度、耐磨性等。
镀层质量是影响端子使用寿命和导电性能的重要因素。
包装质量检测
冷压接线端子的包装应严密、完整，能够有效地保护产品在运输和储存过程中不受损坏。
包装质量是保证产品完整性和可靠性的重要因素。
冷压端子压接说明
冷压端子压接说明The document was prepared on January 2, 2021剥线要求见右图所示,压线时裸端头压痕在端头管部的焊接缝上,保证压接牢固使用时,需增加号码管,保证号码管遮住裸露的导线剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接,端使端头与导线压接,另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接,端使端头与导线压接,另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接剥线要求见右图所示剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接剥线要求见右图所示,压线时裸端头压痕在端头管部焊接缝上,保证压接牢固使用时,需增加号码管,保证号码管遮住裸露的导线绝缘端头压痕应在筒中央的两边均匀压接,端使端头与导线压接,另一端使绝缘管与导线绝缘层相吻合绝缘压接区压缩绝缘层,但不会刺穿.线芯伸出于导体压接区前部1-2mm绝缘和导体压接区之间的部分可以看见绝缘层和导体.压接要求说明剥线过程中禁止将铜芯切断每根导线要拉勒挺直,行线做到平直整齐,式样美观剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况剥线长度符合要求,禁止剥线长度过长或过短,影响产品导电性能导线芯插端头后,不能有未插的线芯露出端管外部不能出现绞线的现象,不能剪断线芯冷压接端头的规格必须与所接的导线直径相吻合,禁止使用大一号或以上规格的端子压接导线剥去导线绝缘层后,应尽快与冷压接端头压接,避免线芯产氧化膜或粘有油污通常不允许2根导线接入1个冷压接端头,因接线端限制必须采用时,宜先采2根导线压接的专端头或选级或级的冷压接端头.绝缘端头与根导线压时,避免出现裸线芯露出绝缘管外的情况裸端头的管部应套标记套管内,避免带电裸露部份外露标记套管的字符号应朝外或便于观察的向压接过程中,注意避免压接过于靠前导致的端子压接区损坏若止口被完全损毁,实际端子会被推向一直穿过外壳避免剥线长度过短,或线缆未完全插入导体压接区,端接不能达到规定的拉拔力避免剥线长度过长导致的线缆插入压接区过深.压接过程中避免倒钩向内或向外的过度弯曲,从而影响端子完全锁入塑料外壳的能力倒钩开口为2-10倍的材料厚度,具体根据端子类型判定避免压接过程中导致的端子变形端子很难插入外壳中,可能引起端子碰撞布线要求说明导线的排列应尽量减少弯曲和弧形,不允许弯成直,导线的余量应平均分布在整个布线过程中,不能留在端卷成团导线应理顺平直,导线清晰分明；捆扎于内的导线不得交叉、损伤、扭结和有中间接点剪去过长的扎带并与扎带头基本平齐,扎带头方向一致,并应尽可能隐藏或朝向内侧导线束的弯曲处或分导线的弯曲处,应在紧靠弯曲的直线段分别用扎带扎住导线呈圆弧接线式,线呈弧度弯曲,不呈角度弯曲为维修和散热方便,线束不宜扎的过粗,导线多时可分路行线主线束不能在元器件面上通过,分线束也尽量在元器件周围接线.线束尽量靠近元器件除发热元件导线呈圆弧接线式,线呈弧度弯曲,不呈角度弯曲捆扎线束的圆弧不要过大,柜内各种元器件的接线圆弧求致.元器件高度不一致时,以多数元器件为基准,分层次线导线在穿越金属板时孔时,必须在金属孔上套上大小相应的橡皮圈当一个接线柱上同时接一次线和二次线时,应将二次线放在一次线铜端头的上面,保证主回路接触紧密可靠压接铜端头的一次线要套上与导线线径相符合的热缩套管考虑铜端头的距离和本身尺寸在导线与电器元件采焊接时,采松芯焊锡丝和中性焊剂.焊点必须光滑牢固,焊后用酒精拭去焊渣,焊点应避免假焊和虚焊,元件接点间隙近时,先焊好后再套上绝缘套管同批次、同规格的产品,其线路布置和行线形式应一致所有线路要平、直、齐、牢所有元器件不接线的端子配齐螺丝、螺母、垫圈等。
冷压接线端子国标
冷压接线端子国标

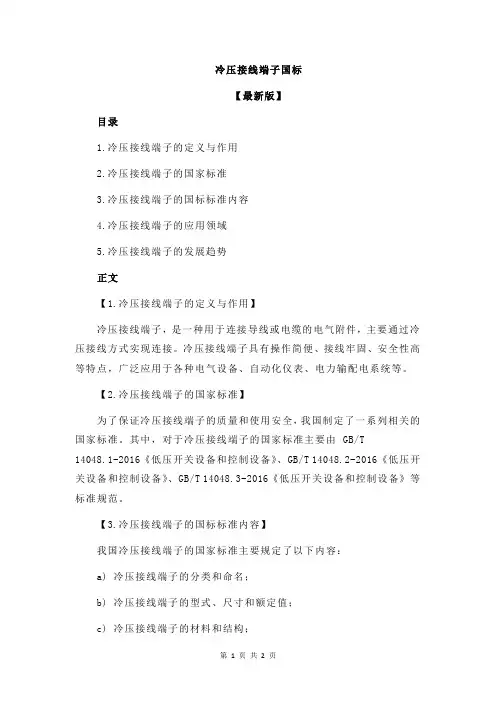

【最新版】
