2011--2012学年第一学期《建筑CAD 》期末考试试题（B卷）
姓名：班级: 学号：成绩：
2011年12月
题号一二三总分
分数
得分评卷人
一、选择题（每小题4分，共20分）
1、AutoCAD标准文件格式：（C）
A、.pdf
C、.dwg
D、.doc
2、重复上一次操作的快捷键是：（B）
A、esc
B、空格键
C、shift
D、以上都不正确
3、延伸命令的操作顺序是: （A）
A、点击延伸工具-选择延伸位置-enter-选择延伸对象
B、点击延伸工具-选择延伸位置-选择延伸对象
C、点击延伸工具-选择延伸对象-选择延伸位置
D、以上都不正确
4、对象捕捉方式分别表示（B）
A、外观交点、中点、切点、节点、交点
B、端点、中点、圆心、象限点、交点
C、外观交点、中点、圆心、最近点、交点
D、端点、最近点、圆心、外观交点、交点
5、使用“T形合并”方式编辑如图所示的多线，需要（B）
A、先单击1号位置，再单击2号位置
B、先单击2号位置，再单击1号位置
C、单击顺序先后对结果没有影响
D、单击顺序先后要结合图形的具体情况确定
得分评卷人
二、填空题（每小题5分，共20分）
1、相对直角坐标@x,y，绝对直角坐标@x,y，极坐标ρ<ф，相对极坐标@ρ<ф。
2、写出以下快捷键：捕捉F3 ，正交模式F8 ，栅格显示F7 ，极轴状态F9 ，
对象捕捉追踪F11 。
3、AutoCAD 一共有三种常用的方式启动命令:菜单启动 、工具栏启动 、命令启动 。
4、建筑图的标注中，Ф表示 直径 ，R 表示 半径 。
三、简答题（每小题5分，共5分）
写出五个常用的编辑命令及其用途。
移动：选择要移动的图形元素，然后通过两点或直接输入位移值来指定对象移动的距离和方向。
复制：选择要复制的图形元素，然后通过两点或直接输入位移值来指定复制的距离和方向。
镜像：操作时，先指定要镜像的对象，再指定镜像线的位置即可。
（旋转：ROTATE 命令用于改变图形对象的方向。
使用此命令时，只需指定旋转基点并输入旋转角度就可以转动图形实体。
缩放：选择 “缩放”命令(SCALE)，或在工具栏中单击“缩放”按钮，可以将对象按指定的比例
因子相对于基点进行尺寸缩放。
） 四、画图题（共50分）
采用采用AutoCAD2004软件，绘制下面的建筑施工图。
要求： （1） 采用1：1比例绘图。
（2） 设置墙、柱、门窗楼梯、轴线、标注等图层。
（3） 绘图过程中合理设置线型，文本和标注样式以及文字高度。
（4） 图面清晰，完整。
（5） 标题栏内容准确，图框正确。
±
0.00标高楼梯放大平面图1：100。
建筑CAD试题及答案
建筑CAD试题及答案1. (单选题) 在CAD中当一对象从图形中被删除时,使用下述哪一个命令恢复该对象( )。
(本题3.0分)A、ctrl+zB、cancelC、restoD、replace标准答案：A2. (单选题) 在CAD中创建一个圆与已知圆同心,可以使用哪个修改命令( )。
(本题3.0分)A、阵列B、复制C、偏移D、镜相标准答案：C3. (单选题) AutoCAD的英文全称是( )。
(本题3.0分)A、AutomAtic Computer Aided DesignB、Autodesk Computer Aided DesignC、CAD2000D、CAD2002标准答案：B4. (单选题) 在CAD中SAVE命令可以( )。
(本题3.0分)A、保存图形B、会退出AutocadC、定期地将信息保存在磁盘上D、以上都是标准答案：A5. (单选题) 在CAD中如果可见的栅格间距设置得太小, AutoCAD将出现如下提示( )。
(本题3.0分)A、不接受命令B、“栅格太密无法显示”信息C、产生错误显示D、自动调整栅格尺寸使其显示出来标准答案：B6. (单选题) 在CAD中如果执行了缩放命令的“全部”选项后,图形在屏幕上变成很小的一个部分,则可能出现的问题是( )。
(本题3.0分)A、溢出计算机内存B、将图形对象放置在错误的位置上C、栅格和捕捉设置错误D、图形界限比当前图形对象范围大标准答案：D解析：7. (单选题) 在CAD中图层上对象不可以被编辑或删除,但在屏幕上还是可见的,而且可以被捕捉到则该图层被( )。
(本题3.0分)A、冻结B、锁定C、打开D、未设置标准答案：B8. (单选题) 在CAD中为了保证整个图形边界在屏幕上可见,应使用哪一个缩放选项( )。
(本题3.0分)A、全部B、上一个C、范围D、图形界限标准答案：A9. (单选题) 在CAD中在圆上捕捉圆心时,靶框应该是压在( )。
(本题3.0分)A、圆外B、圆内C、圆心D、圆周上标准答案：D10. (单选题) 在CAD中下列不可以用分解命令分解的图形( )。
建筑cad期末试题及答案理论
建筑cad期末试题及答案理论1. 导论建筑CAD（计算机辅助设计）作为一种工具在建筑设计和绘图过程中扮演着重要角色。
本文将介绍建筑CAD期末试题，并通过提供答案理论来帮助读者更好地理解和应用建筑CAD。
2. 建筑CAD期末试题题目一：请简述什么是建筑CAD，并列举其在建筑设计中的应用场景。
题目二：请解释CAD中的“层（Layer）”的概念以及其在建筑绘图中的作用。
题目三：请列举至少三种常用的建筑CAD软件，并简单介绍它们的特点和适用场景。
题目四：请说明建筑CAD对于设计团队协同工作的重要性，并提供相应的解决方法。
题目五：请说明在建筑CAD中，尺寸和比例的概念，并解释它们在建筑设计中的作用。
题目六：请简述建筑CAD中常用的几何构造工具，并提供其在建筑绘图中的应用示例。
3. 答案理论答案一：建筑CAD是一种利用计算机技术辅助进行建筑设计和绘图的工具。
它可以减少设计过程中的时间和成本，并为设计师提供更多的设计选项。
建筑CAD在建筑设计中的应用场景包括但不限于：平面布置、立面设计、三维模型制作、材料选择和可视化等。
答案二：在CAD中，层是指将不同功能和元素分组的方法。
它们可用于控制图纸中各元素的显示和隐藏，使绘图过程变得更加灵活和高效。
例如，我们可以将建筑CAD图纸中的墙体、窗户、家具等元素分别放置在不同的层上，方便针对不同的要求进行编辑和修改。
答案三：常用的建筑CAD软件包括AutoCAD、SketchUp和Revit 等。
AutoCAD是最为广泛使用的建筑CAD软件，其具有丰富的绘图和编辑工具，适用于各种建筑设计任务。
SketchUp专注于建筑表现和快速建模，适用于草图和概念设计。
Revit则更注重建筑信息模型（BIM）和协同工作，适用于项目管理和多人合作设计。
答案四：建筑CAD对于设计团队协同工作至关重要。
通过建筑CAD软件，设计团队成员可以同时访问和编辑同一份图纸，实时更新和共享设计信息。
为了提高团队协同效果，可以采用版本控制系统、团队云端存储和实时在线讨论等解决方法，确保设计团队的高效协作。
《建筑CAD》期末考试试题(B卷)附答案
2011--2012学年第一学期《建筑CAD 》期末考试试题（B卷）姓名：班级: 学号：成绩：2011年12月题号一二三总分分数得分评卷人一、选择题（每小题4分，共20分）1、AutoCAD标准文件格式：（C）A、.pdfB、.jpgC、.dwgD、.doc2、重复上一次操作的快捷键是：（B）A、escB、空格键C、shiftD、以上都不正确3、延伸命令的操作顺序是: （A）A、点击延伸工具-选择延伸位置-enter-选择延伸对象B、点击延伸工具-选择延伸位置-选择延伸对象C、点击延伸工具-选择延伸对象-选择延伸位置D、以上都不正确4、对象捕捉方式分别表示（B）A、外观交点、中点、切点、节点、交点B、端点、中点、圆心、象限点、交点C、外观交点、中点、圆心、最近点、交点D、端点、最近点、圆心、外观交点、交点5、使用“T形合并”方式编辑如图所示的多线，需要（B）A、先单击1号位置，再单击2号位置B、先单击2号位置，再单击1号位置C、单击顺序先后对结果没有影响D、单击顺序先后要结合图形的具体情况确定得分评卷人二、填空题（每小题5分，共20分）1、相对直角坐标@x,y，绝对直角坐标@x,y，极坐标ρ<ф，相对极坐标@ρ<ф。
2、写出以下快捷键：捕捉F3 ，正交模式F8 ，栅格显示F7 ，极轴状态F9 ，对象捕捉追踪F11 。
3、AutoCAD 一共有三种常用的方式启动命令:菜单启动 、工具栏启动 、命令启动 。
4、建筑图的标注中，Ф表示 直径 ，R 表示 半径 。
三、简答题（每小题5分，共5分）写出五个常用的编辑命令及其用途。
移动：选择要移动的图形元素，然后通过两点或直接输入位移值来指定对象移动的距离和方向。
复制：选择要复制的图形元素，然后通过两点或直接输入位移值来指定复制的距离和方向。
镜像：操作时，先指定要镜像的对象，再指定镜像线的位置即可。
（旋转：ROTATE 命令用于改变图形对象的方向。
工程制图与cad期末考试题及答案
工程制图与cad期末考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示中心线？A. 虚线B. 点划线C. 粗实线D. 细实线答案：C2. CAD软件中，以下哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：B3. 根据国家标准，图纸的标题栏应该位于图纸的哪个位置？A. 左上角B. 右上角C. 左下角D. 右下角答案：A4. 在CAD中，哪个工具用于测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. EXTEND5. 工程制图中，尺寸线应该使用哪种线型？A. 虚线B. 点划线C. 粗实线D. 细实线答案：D6. 在CAD中，哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A7. 工程制图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B8. CAD软件中，哪个命令用于创建矩形？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：C9. 工程制图中，哪个符号表示剖面线？B. 点划线C. 粗实线D. 细实线答案：A10. 在CAD中，哪个工具用于创建多段线？A. POLYLINEB. SPLINEC. ARCD. CIRCLE答案：A二、填空题（每题2分，共20分）1. 在工程制图中，物体的三个基本视图包括______、______和______。
答案：正视图、侧视图、俯视图2. CAD软件中的图层功能允许用户将不同类型的对象放置在不同的______中。
答案：图层3. 工程制图中，尺寸标注应使用______线。
答案：细实线4. 在CAD中，使用______命令可以创建多边形。
答案：POLYGON5. 工程制图中，物体的______视图显示了物体的前面。
答案：前视图6. CAD软件中的______功能允许用户对图形进行缩放。

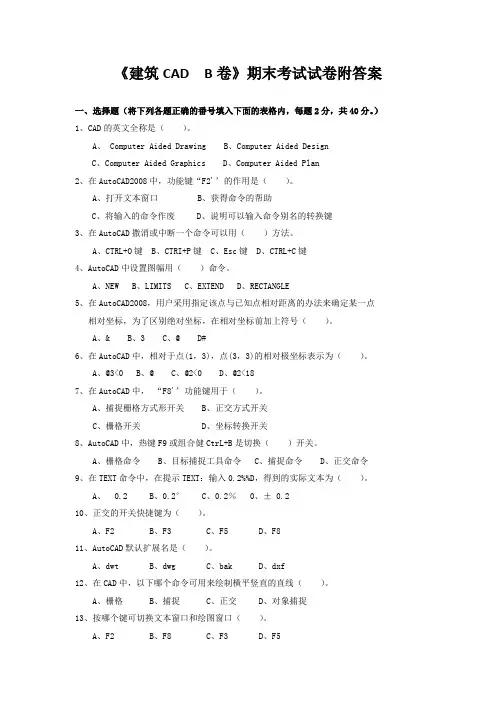

《建筑CAD B卷》期末考试试卷附答案
《建筑CAD B卷》期末考试试卷附答案一、选择题（将下列各题正确的番号填入下面的表格内，每题2分，共40分。
）1、CAD的英文全称是（）。
A、 Computer Aided DrawingB、Computer Aided DesignC、Computer Aided GraphicsD、Computer Aided Plan2、在AutoCAD2008中，功能键“F2'’的作用是（）。
A、打开文本窗口B、获得命令的帮助C、将输入的命令作废D、说明可以输入命令别名的转换键3、在AutoCAD撒消或中断一个命令可以用（）方法。
A、CTRL+O键B、CTRI+P键C、Esc键D、CTRL+C键4、AutoCAD中设置图幅用（）命令。
A、NEWB、LIMITSC、EXTENDD、RECTANGLE5、在AutoCAD2008，用户采用指定该点与已知点相对距离的办法来确定某一点相对坐标，为了区别绝对坐标，在相对坐标前加上符号（）。
A、&B、3C、@ D#6、在AutoCAD中，相对于点(1，3)，点(3，3)的相对极坐标表示为（）。
A、@3<0B、@C、@2<0D、@2<187、在AutoCAD中，“F8'’功能键用于（）。
A、捕捉栅格方式形开关B、正交方式开关C、栅格开关D、坐标转换开关8、AutoCAD中，热键F9或组合健CtrL+B是切换（）开关。
A、栅格命令B、目标捕捉工具命令C、捕捉命令D、正交命令9、在TEXT命令中，在提示TEXT：输入0.2%%D，得到的实际文本为（）。
A、 0.2B、0.2°C、0.2％ 0、± 0.210、正交的开关快捷键为（）。
A、F2B、F3C、F5D、F811、AutoCAD默认扩展名是（）。
A、dwtB、dwgC、bakD、dxf12、在CAD中，以下哪个命令可用来绘制横平竖直的直线（）。
A、栅格B、捕捉C、正交D、对象捕捉13、按哪个键可切换文本窗口和绘图窗口（）。
(完整版)CAD考试题库及答案
(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。
答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。
答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。
答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。
cad期末考试试题及答案
AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案：B2、在CAD中，以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案：C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案：A4、默认情况下,命令提示行显示为几行A、3B、5C、2D、8答案：A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案：C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案：B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案：C9、如何在图中输入“直径”符号A、%%PB、％％CC、％%DD、％％U答案：B10、如果要在一个圆的圆心写一个“A"字，应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案：A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案:A 12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案：D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案：B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案：B15、渲染三维模型时，哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案：C17、以下哪种相对坐标的输入方法是画8个单位的线长A．8，0 B．@0,8 C．＠0<8 答案：B18、哪种坐标输入法需要用@符号？A．极坐标B．绝对坐标C．相对坐标答案:C19．在命令行中输入“Z"后,再输入选项“A”，什么作用A．在图形窗口显示所有的图形对象和绘图界限范围.B．恢复前一个视图C．显示所有在绘图界限范围内的图形对象D．显示绘图界限范围答案：A20.下面哪个命令可将块打散生成图形文件A、另存为B、分解C、重生成D、插入块答案:B21.复制的快捷键是A．CO B．O C．X D．EX答案：A22。
建筑cad试题及答案详解
建筑cad试题及答案详解建筑CAD试题及答案详解一、单项选择题1. CAD软件中的“图层”功能主要用于控制图形的哪一方面？A. 颜色B. 线型C. 打印D. 所有以上选项答案：D2. 在AutoCAD中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A3. 如果需要在CAD中修改一个已经绘制的圆形的半径，应该使用哪个命令？A. OFFSETB. FILLETC. CHANGED. SCALE答案：D4. 在建筑CAD中，通常使用哪种比例来表示建筑平面图？A. 1:1B. 1:50C. 1:100D. 1:500答案：C5. 下列哪个选项不是CAD中常用的绘图单位？A. 英寸B. 毫米C. 厘米D. 米答案：A二、多项选择题6. 在CAD软件中，哪些操作可以用于选择对象？A. 单击选择B. 窗口选择C. 交叉窗口选择D. 按住Shift键选择答案：A, B, C7. 在建筑CAD中，创建一个块（Block）可以带来哪些好处？A. 重复使用B. 简化复杂图形C. 提高绘图速度D. 增加文件大小答案：A, B, C8. 下列哪些因素会影响CAD图形的打印输出？A. 图层设置B. 打印样式C. 线宽D. 文件大小答案：A, B, C三、判断题9. 在CAD中，所有的图形对象都必须放置在0层上。
答案：错误。
CAD中可以创建多个图层，并将对象放置在不同的图层上以便于管理和控制。
10. 使用CAD软件绘制的图形可以无限放大而不失真。
答案：正确。
CAD软件中的图形是基于矢量的，可以无限制地放大或缩小而不会失真。
四、简答题11. 简述CAD软件在建筑行业中的作用。
答案：CAD软件在建筑行业中扮演着至关重要的角色。
它允许设计师和工程师创建精确的二维和三维图形，用于建筑设计、结构工程、施工细节和设施管理。
CAD软件的使用提高了设计效率，减少了错误和遗漏，同时也便于团队成员之间的协作和沟通。
cad期末考试试题及答案精编版
AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案：B2、在CAD中，以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案：C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案：A4、默认情况下，命令提示行显示为几行A、3B、5C、2D、8答案：A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案：C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案：B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案：C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案：B10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案：A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案：A12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案：D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案：B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案：B15、渲染三维模型时，哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案：D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案：C17、以下哪种相对坐标的输入方法是画8个单位的线长A．8, 0 B．@0，8 C．@0<8答案：B18、哪种坐标输入法需要用@符号？A．极坐标B．绝对坐标C．相对坐标答案：C19．在命令行中输入“Z”后，再输入选项“A”，什么作用A．在图形窗口显示所有的图形对象和绘图界限范围。
青书学堂建筑CAD(专升本)期末考试
南阳理工学院课程：建筑CAD(专升本)总时长：120分钟1. (单选题) 设置AUTOCAD图形边界的命令是(本题2.0分)A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS学生答案：C标准答案：C解析：得分：22. (单选题) （）对象运用【偏移】命令时可以将原对象进行偏移。
(本题2.0分)A、点B、图块C、文本对象D、圆弧学生答案：D标准答案：D解析：得分：23. (判断题) 在执行PAN命令将物体移动位置后，其坐标保持不变。
(本题2.0分)A、trueB、false学生答案：B标准答案：B解析：得分：24. (单选题) 下面哪种可以作为过滤器条件？(本题2.0分)A、绿色B、颜色C、随块D、随层学生答案：B标准答案：B解析：得分：25. (单选题) 下面哪一类字体是中文字体：(本题2.0分)A、gbenor.shxB、gbeitc.shxC、gbcbig.shxD、txt.shx学生答案：C标准答案：C解析：得分：26. (单选题) 在以下的命令中，哪个命令不能用来绘制多边形：(本题2.0分)A、LINEB、ARCC、POLYGOND、PLINE学生答案：C标准答案：B解析：得分：07. (判断题) RECTANG命令可在屏幕上绘出带有一定线宽和圆角的实体。
(本题2.0分)A、trueB、false学生答案：A标准答案：A解析：得分：28. (单选题) 在一张复杂图样中，包含了很多大小不等、各种颜色的圆，要快速选择出半径20、颜色为红色的圆，怎样实现(本题2.0分)A、单击B、快速选择（Qselect）C、对象选择过滤器(Filter)D、Last 方式学生答案：C标准答案：C解析：得分：29. (判断题) 在FORMAT/UNITS中设置好数值精度后将对测量坐标和尺寸标注都起作用。
(本题2.0分)A、trueB、false学生答案：A标准答案：A解析：得分：210. (判断题) 只有在插入图块时选中EXPLODE选项才能在以后对该图块作部分编辑处理。
