电气设备安装知识和识图方法
机电安装电气工程基础知识及识图方法.课件
自动化、集成化、细节要求高
该实例涉及生产线自动控制系统的电气工程图，包括传感器、执行器、控制器等设备的布置、连接和控制系统。自动化程度高，集成化要求严格，细节问题处理至关重要。通过该实例的识读与分析，可以深入了解自动控制系统的组成、工作原理和设计思路，提高自动化集成方面的能力。
总结词
详细描述
规范性、安全性、实用性
步骤
可以采用逐一分析法、流程分析法、模块分析法等不同的方法来识图，具体方法应根据图纸的复杂程度和实际情况选择。
方法
04
机电安装电气工程图的识读
VS
了解电力系统构成，掌握电力系统的运行原理和规律。
详细描述
电力系统图是机电安装电气工程中最为基础和重要的图纸之一，它展示了电力系统的构成和运行原理。通过识读电力系统图，可以了解电力系统的整体架构、电源、输电线路、变电所、配电系统等各个组成部分的相互关系和运行规律。这对于后续的电气工程设计和施工具有重要的指导意义。
机电安装电气工程基础知识及识图方法.课件
contents
目录
机电安装电气工程概述机电安装电气工程基础知识电气识图基本知识机电安装电气工程图的识读机电安装电气工程实例分析
01
机电安装电气工程概述
机电安装电气工程是涉及电气系统设计、安装、调试和维护的工程领域，主要关注电力系统、电机与电力电子、控制理论及工程等方向。
总结词
电子技术是研究电子器件及其应用的科学技术，主要包括电子线路、电子器件、电子测量和电子应用等方面。
要点一
要点二
详细描述
电子技术是研究电子器件（如电阻、电容、电感、二极管、三极管等）的构造、工作原理及其应用的科学技术。它涵盖了电子线路（数字电路和模拟电路）的设计、分析、制作和优化，电子测量技术以及电子应用（如音频、视频、通信等）等多个方面。电子技术的应用广泛，从日常生活到工业生产，再到高科技领域，都有它的身影。
电气接线图的识图
技能训练项目
电气图基本知识
1．电气符号
电气符号包括图形符号、文字符号、项目代号和回路标号等. 它们相互关联，互为补充，以图形和文字的形式从不同角度 为电气图提供了各种信息。 ——工程语言
（1）图形符号
（2）文字符号的构成
1）基本文字符号 基本文字符号主要表示电气设备、电气装置和 电器元件的种类名称，有单字母符号和双字母 符号之分.比如M-母线, 2）辅助文字符号 电气设备、电气装置和电器元件的功能、状态 和特征用辅助文字符号表示，一般用表示功能、 状态和特征的英文单词的前一、二位字母构成， 也可采用缩略语或约定俗成的习惯用法构成， 通常不能超过三位字母。LM—铝母线
（4）项目代号
在电气图上，通常用一个图形符号表示的基本 件、部件、组件、功能单元、设备、系统等， 称为项目，比如PGL低压配电柜。 项目有大有小，可能相差很多，大到电力系统、 成套配电装臵以及电机、变压器等，小到电阻 器、端子、连接片等，都可以称作项目。
表3-4
电器接线端子的标记
电器接线端子的名称
2）先分清主电路和辅助电路，交流部分和直 流部分，然后按照先主后辅的顺序读图： 主电路一般从上到下由电源经开关设备、到输 配电导线直到负荷； 辅助电路也是从电源开始，然后依次看各个部 分对主电路的控制、保护、测量及指示功能。
3）阅读安装接线图的原则：先主后辅。 读主电路部分要从电源引入端开始，经开关 设施备、线路到用电设备；辅助电路阅读也是从 电源出发，按照元件连接顺序依次分析。 由于安装接线图是由接线原理图绘制出来的， 因此，看安装接线电路图的时候，应结合接线原 理图对照阅读。此外，对回路标号、端子板上内 外电路的连接的分析，对识图也有一定的帮助。
安装工程电气专业识图算量总结
第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地 1.5m2、灯具：依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m板式开关：一般距地 1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路文字标注格式a－b(c×d)e-f式中 a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。
②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm2；g——导线敷设方式及部位。
③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量；b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W；e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。
建筑电气工程图基本知识及识图
建筑电气工程图基本知识及识图建筑电气工程是指为建筑物提供供电、照明、空调、通风、消防等服务的电气系统。
建筑电气工程图则是建筑电气工程的重要组成部分，它为工程师和施工人员提供了必不可少的设计及施工指导。
因此，建筑电气工程图的学习对于建筑电气工程师和施工人员都是非常重要的。
建筑电气工程图的基本类型在建筑电气工程中，常见的电气图纸包括平面图、立面图、示意图、接线图等。
其中：平面图平面图是展示建筑物内电器设备安装位置和电气布线情况的图纸，通过绘制建筑平面图并标记电器设备的安装位置、电气线路和线路沟槽等来表示。
立面图立面图是展示建筑物中各种设备的垂直安装位置、尺寸和相互之间的距离关系的图形表示。
常见的立面图包括用电柜、配电盘、开关、插座和灯具等。
示意图示意图是建筑电气工程图中的一种简洁明了的图示，通过相应的图例标识来说明各种电器设备的位置和布线方案。
接线图接线图通常用于展示电气设备的内部结构及其电路连接，更重要的是，它可以指导工程师和施工人员准确无误地连接电路。
建筑电气图纸的重要性建筑电气图纸是建筑电气工程师和施工人员必不可少的工具。
图纸不仅反映了建筑的功能需求和需要的电气设备，而且指导施工人员正确地安装和连接电器设备。
此外，建筑电气图纸对于充分利用空间和满足建筑物的使用和管理要求也非常重要。
建筑电气工程师和施工人员需要熟悉建筑电气图纸的不同种类和使用方法。
熟练掌握建筑电气图纸基本技能，包括正确绘制、命名图例符号和图纸的规范要求是非常重要的。
常见的建筑电气图符号及其含义图符是建筑电气工程图中常用的图形，它们代表仪表、设备、元件以及电连接元器件等。
在建筑电气工程图中，最常见的工程图符有以下几类。
变压器图符变压器是电气设备的一种，较常用于电线路的变压和降压，图符通常表示为一个矩形。
电机图符电机是常见的电动机械设备，是建筑电气工程中的关键组成部分，使用的图符通常是一个圆形，其中偏心表示电机的旋转。
输电线图符输电线是由金属导线制成的电线，连接输电电源和负载，图符用于表示输电线路及其所连接设备。

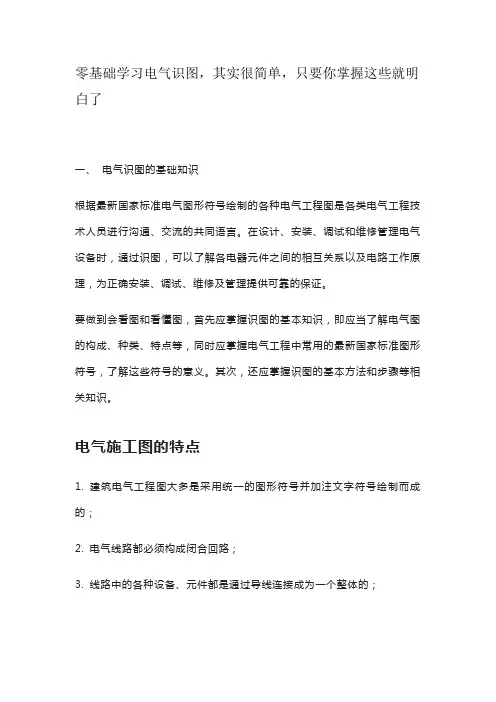

零基础学习电气识图
零基础学习电气识图，其实很简单，只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
电气安装工程识图课件
按照电路的系统流程，从电源开始，按系 统顺序阅读，了解电路的工作原理。
结合实际操作，理解电气元件的安装位置 和连接方式。
电气工程图的基本要素
电路
表示电流的路径和流向， 是电气工程图的基本要素 之一。
电气元件
表示各种电气设备、装置 或元件，是构成电路的基 本单元。
文字符号和图形符号
表示电气元件的类型、功 能或连接方式，是电气工 程图的标识符号。
05
电气安全与规范
电气安全基本知识
01 电流对人体影响
电流通过人体可能导致生理效应，如电击、电伤 和电休克等。
02 电压对人体影响
电压过高可能导致电击和电伤，严重时可能致命 。
03 电磁场对人体影响
长期暴露于强电磁场可能对健康产生负面影响， 如头痛、失眠等。
电气安装工程规范与标准
电气安装工程图纸规 范 图纸应清晰、准确，标注
变压器
用于改变电压，以满足不 同设备的用电需求。
电路图的识读与分析
主电路
描述电能传输的路径，包括电 源、开关、负载等元件。
辅助电路
包括照明、报警等电路，保障 设备的正常运行。
总结词
掌握电路图的组成和识读方法
控制电路
电气图识图方法和画图技巧,超给力!
电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1.系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2.电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3.安装接线图安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。
安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
(完整)电气识图入门
表示接线信息的电气图
端子接线图
磁性开关 电容式接近开关 电感式接近开关
光电传感器
X0
Y0
X1
Y1
X2
Y2
X3
Y3
PLC
FX2N
COM
COM
PLC的I/O端子接线图
+12V 0V
设备互连接线图
RP 10K
SB1
PLC
-V +
X0
Y0
SB2
X1
Y1
X2
Y2
X3
Y3
X4
Y4
X5
Y5
X6
Y6
COM COM
回路标号
表示各电气回路的种类和特征的方案符号和数字标号
1、回路标号的一般原则； 2.回路标号的分类。
（请阅读P17～P19）
直流回路的标号：正极回路按奇数顺序（1、3、5、7…）标； 负极回路按偶数回路（2、4、6.8…）标。
交流回路的标号：交流一次回路中 用个位数顺序区分回路的相数； 用十位数字的顺序区分回路中的不同线段。
电动机M1直接 起动运转（1）
KM1闭合（5）作电动机M2起动准备
KM2主触点闭合（2） KM2闭合自锁（5）
电动机M2直接 起动运转（2）
KM2闭合（4）短接SB1，使 M1的停止按钮失效。
电动机M1与M2的停止制动控制过程
按下停止 按钮SB4 （5）
KM2失电 （5）
KM2主触点断开（2）
电动机M2停机
序号
代号
1
QS
2
PJ1
3
M
4
Y0
5
设备配置表
名称
规格型号
单位 数量
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要内容： 1、工程材料、电气设备的基本知识 2、电气工程施工程序与方法 3、电气工程图纸的识读方法
• 建筑电气工程概述
• 建筑电气工程（装置）是为实现一个或几个具 体目的且特性相配合的，由电气装置、布线系 统和用电设备的组合。这种组合能满足建筑物 预期的使用功能和安全要求，也能满足使用建 筑物人的安全需要。
一般图纸有两个图标：标题栏和会签 栏。
标题栏：位于图纸的右下角，其作用 相当于厂家的商标、设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1.2所示。
（a）标题栏
（b）会签栏 图1.2 图标
• （三）图线
• 图纸上的各种线条，根据用途的不同分 为以下几种，见表1.2所示。
• 建筑电气工程的基本组成 • 按功能主要由变配电工程、配线工程、电气照明工程、
动力工程、防雷与接地工程、建筑弱电工程和建筑电 气控制系统等组成。 • （1）变配电工程 • 变配电工程主要由变压器和高、低压配电装置等组成。 其主要作用是转换电压、分配电能和保护供电线路等 功能。 • （2）配线工程 • 配线工程主要由照明、动力、控制、信号、弱电等各 类线路和设施组成。主要作用是在建筑物内部通过敷 设各类线路为用电场所和用电设施输送电能和提供信 息。 • （3）电气照明工程 • 电气照明工程主要由照明装置、照明控制装置和照明 供电线路等组成。其主要作用是为建筑物提供合适的 照度，创造适合作业的光环境。
• 电气工程图中设备用图形符号（图例） 表示，线路用线条表示，参见电气工程 图图例表1.3。
表1.2 图线
序号 1 2 3 4 5 6 7 8 9 10 11 12
图线名称 粗实线 细实线 虚线 点划线
双点划线 加粗实线 较细实线 加符号线 加符号线 加符号线
加符号线 n
加文字线
n
图线形式
F
电气工程图中意义 电气线路主回路、干线、母线等
（七）标高 标高有绝对标高和相对标高两种表示方法。 绝对标高是以黄海平面作为零点而确定的尺寸，又称海拔高度。相 对标高是选定某一参考面或参考点为零点而确定的尺寸。在工程图中 多采用相对标高，一般取建筑物地坪为参考点，即地坪高度为±0.00m 。标高的形式参见电气工程图图例表1.3。 在电气工程图上电气设备或线路安装敷设位置与该层地坪或楼面的 高差称为敷设标高。 （八）方位 在电气工程图中，为了表示设备等的位置和朝向，一般用方位标记来表 示。如图1.5所示，其箭头方向表示正北方向。
北
图1.5 方位标记
（九）祥图符号及祥图索引符号
在图纸中，为了详细表明某些部位的安装做法、位置等 ，采取较小缩小比例或放大比例将这些部位单独画出，这 种图称为祥图。
祥图的位置有时在原图上，也有可能在其他图纸中。原 图和祥图之间需要用祥图索引符号来联系。
祥图索引符号标记在原图中，用来标记需要画出祥图的 部位，同时指引该部位祥图的位置。如图所示。
• 尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成，如图 1.4所示。
• 一般工程图纸上的尺寸数字都不标注单位，除标高尺寸、总平面
图和一些大构件尺寸以米为单位外，其余均以毫米为单位。
（六）比例 图纸上图形与物体实际大小的比值称为比例。如某图纸的比例为1：100 ，表示图形大小只有实物的1/100；图形中A、B两点的距离为30mm，则 实际距离为3000mm。
1.1电气工程图的识读
电气工程图纸是电气工程技术人员 交流的共同语言，学习识图的目的是培 养电气施工人员准确理解图纸意图的能 力，从而保证工程质量和顺利完成施工 任务。
造价人员学习电气施工图的目的是 使工程量计算更接近工程实际，避免偏 差过大造成双方损失。
1.1.1图面的一般知识 • 图面的一般形式见图1.1所示。
• （4）动力工程 • 动力工程主要由动力设备、控制设备、电源设备等组成。
其主要作用是为动力用电设备提供电源、控制和保护措 施。（如水泵线路，空调线路等） • （5）防雷与接地工程 • 防雷与接地工程主要由防雷装置和接地装置组成。防雷 装置是为建筑物和建筑电气系统提供防雷措施；接地装 置是为供电系统提供工作接地，为电气设备提供防漏电 保护接地（接零）措施，为防雷装置提供防雷接地。 • （6）建筑电气控制系统 • 建筑电气控制系统主要由各类开关设备、控制设备、自 动装置、保护装置及连接线路所组成。其主要作用是为 各种动力、设备提供控制、启动、运行、停止、监测、 信号等控制功能。 • （7）建筑弱电系统 • 建筑弱电系统主要由CATV电缆电视系统、电话通信系 统、火灾自动报警及联动系统、有线广播音响传输系统、 安防系统、楼宇对讲系统及其他弱电系统等组成，为不 同类型的建筑物提供各种功能。
祥图符号标记在祥图所在的图纸中。如图所示。
5 5
索引标志
5
5
7 原图位置 3
轴线编号绘制的基本原则是：水平方向采用阿拉伯数字由左 至右标注；垂直方向采用大写拉丁字母（I、O、Z不用）由下至 上标注，如图1.3所示。
定位轴线可以帮助施工技术人员了解电气设备和线路的具体安 装位置，计算管线的长度。
• （五）尺寸标注
• 尺寸标注用来表示建筑物、构筑物、设备等的大小尺寸。在电气 等工程图纸中也用来表示设备的安装尺寸。
幅面线
对中标志
c
c
b
会签栏
a
对中标志
绘图区
对中标志
对中标志
240
标题栏
c
l
图1.1 横式幅面
（一）图纸的幅面
图纸的幅面一般分为六种：0、1、2、3、4和5号。 幅面及图框尺寸见表1.1。
各种图纸一般不加宽，必要时可按L/8的倍数适 当加宽，但0号图纸除外。
表1.1 图纸幅面及图框尺寸（mm）
（二）图标
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线
（四）定位轴线
定位轴线用来表示建筑物的柱子、梁、屋架、承重墙等主要 承重构件的位置，一般用细点画线绘制，线端标住有轴线号。
