生物质颗粒燃料工艺流程及设备
生物质颗粒燃料的制作过程
生物质颗粒燃料的制作过程
生物质颗粒燃料是一种固体可再生燃料，可由秸秆、稻草、稻壳、花生壳等农作物废弃物，或松木、杉木、桦木、白杨等各种原料进行冷态致密成型加工。
你见过生物质颗粒燃料是如何加工制作而成的吗？１分钟带你了解生物质颗粒燃料生产过程：
生物质颗粒燃料的制作过程
1、原料
将针状或沫状碎料送入缓冲仓
2、水分调节
通过旋风分离器将湿气带走，以达到制粒的水分
3、筛分（除杂）
用筛分机进行筛分，提出石块铁块或较大木块等杂物
4、物料输送
采用螺旋输送机、绞龙输送机和提升机将物料输送到颗粒机
5、制粒成型
将原料压制成颗粒，颗粒机关键备件压辊、环模（宝壳22年专注压辊环模定制）
6、冷却
刚压制出来的颗粒温度较高，结构较为松弛，容易破碎，须冷却至常温
7、筛选
采用振动筛进行筛选，将碎料筛选出来，以确保生物质颗粒燃料的出厂质量
8、成品
将成品颗粒，经提升机送入成品仓，根据客户需求，散料运输或包装运输给客户
以上是生物质颗粒燃料的制作过程，生物质颗粒燃料经过压缩成型后，其体积大幅减小从而更便于运输、贮存和使用，广泛应用于工农业生产，发电、供热取暖、烧锅炉、单位家庭都适用。
生物质颗粒工艺流程
生物质颗粒工艺流程
《生物质颗粒工艺流程》
生物质颗粒是一种由生物质能源原料加工而成的环保、清洁燃料，被广泛应用于生物质能源领域。
生物质颗粒的生产过程需要经过严格的工艺流程，下面将介绍一下生物质颗粒的工艺流程。
1. 原料准备
生物质颗粒的原料可以是各种植物秸秆、木屑、废弃物等。
首先需要对原料进行处理，包括粉碎、干燥等步骤，以便于后续的生产加工。
2. 颗粒化
经过原料准备后，需要将原料进行颗粒化加工，这一步主要是通过颗粒机将原料加工成规格统一的颗粒。
颗粒化的原理是通过高压力和热压力将原料压制成颗粒的形状。
3. 冷却与分级
颗粒化后的颗粒需要进行冷却和分级处理，以保证颗粒的质量和稳定性。
冷却可以减少颗粒的温度，使颗粒更加坚固和耐用。
分级则是将颗粒按照不同的规格进行分类，以便于后续的包装和销售。
4. 包装与存储
最后，生物质颗粒需要进行包装和存储。
通常情况下，生物质颗粒会被装入袋子或者散装被储存在仓库中，以便于运输和销
售。
通过以上的工艺流程，生物质颗粒可以被制作成高品质的生物质能源，广泛应用于生活用热、工业锅炉和发电等领域。
同时，生物质颗粒的生产过程也是环保、清洁的，有助于改善环境质量和促进可持续发展。
生物质颗粒燃料
生物质颗粒燃料一、概述生物质颗粒燃料即以农作物、林木及其副产品等生物质为基础，经过加工制成的一种固体燃料，是一种绿色、清洁、可再生的能源产品。
生物质颗粒燃料具有高效燃烧，热容量大、稳定，但易于储存和运输等特点，是一种重要的替代化石能源的绿色能源。
二、生产工艺生物质颗粒燃料的生产主要包括原料加工、颗粒燃料制备与包装等环节。
其详细流程如下：1.原料加工主要包括：去籽、破碎、干燥、筛分、调配等环节。
其中，去籽是为了去除颗粒中的杂质和植物皮屑，以保证颗粒的质量；破碎是将颗粒状的生物质物理碎化，提高颗粒的制粒率与密度，并加快干燥速度；干燥是将颗粒内的水分去除，以保证颗粒的质量和生产效率；筛分是将干燥后的颗粒分级，以满足不同颗粒大小的需求；调配是将不同种类、不同配比的生物质原料配比，以满足客户需求。
2.颗粒燃料制备主要包括：颗粒机成型、冷却、包装、质检等环节。
颗粒机成型是将经过原料加工后的生物质压制成颗粒状，成型后的颗粒密度高，热值高，燃烧稳定；冷却是为了降低颗粒的温度，提高颗粒的硬度和密度，增加包装的稳定性；包装是将颗粒进行包装，以便储存和运输；质检是对生产过程进行质量控制的环节。
三、特点与优势1.环保生物质颗粒燃料是一种绿色的、环保的能源，其燃烧时产生的二氧化碳排放量与生物质的吸收量持平，对环境几乎没有污染。
2.可持续性生物质颗粒燃料的原料主要来自于农作物、林木等可再生资源，与化石能源相比，生物质颗粒燃料的可再生性更强，未来可持续发展性更优。
3.高效生物质颗粒燃料具有高效燃烧、热容量大、稳定等特点，可用于工业生产和民用取暖，其运输、储存便利，易于使用。
4.经济性生物质颗粒燃料的生产和使用成本相对较低，未来可望成为经济和环保兼备的能源形式。
四、应用领域生物质颗粒燃料可广泛应用于工业、民用和农业等领域，如：1.工业领域可用于锅炉、干燥机等热能设备的燃料，也可作为化学原料、重质油替代品等。
2.民用领域可用于取暖、热水、厨房燃气灶等，是一种清洁、安全、经济的家用燃料。

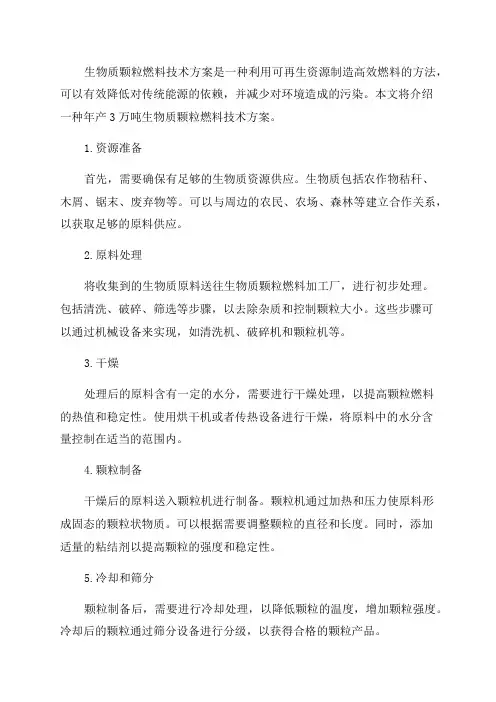

年产3万吨生物质颗粒燃料技术方案
生物质颗粒燃料技术方案是一种利用可再生资源制造高效燃料的方法，可以有效降低对传统能源的依赖，并减少对环境造成的污染。
本文将介绍一种年产3万吨生物质颗粒燃料技术方案。
1.资源准备首先，需要确保有足够的生物质资源供应。
生物质包括农作物秸秆、木屑、锯末、废弃物等。
可以与周边的农民、农场、森林等建立合作关系，以获取足够的原料供应。
2.原料处理将收集到的生物质原料送往生物质颗粒燃料加工厂，进行初步处理。
包括清洗、破碎、筛选等步骤，以去除杂质和控制颗粒大小。
这些步骤可以通过机械设备来实现，如清洗机、破碎机和颗粒机等。
3.干燥处理后的原料含有一定的水分，需要进行干燥处理，以提高颗粒燃料的热值和稳定性。
使用烘干机或者传热设备进行干燥，将原料中的水分含量控制在适当的范围内。
4.颗粒制备干燥后的原料送入颗粒机进行制备。
颗粒机通过加热和压力使原料形成固态的颗粒状物质。
可以根据需要调整颗粒的直径和长度。
同时，添加适量的粘结剂以提高颗粒的强度和稳定性。
5.冷却和筛分颗粒制备后，需要进行冷却处理，以降低颗粒的温度，增加颗粒强度。
冷却后的颗粒通过筛分设备进行分级，以获得合格的颗粒产品。
6.包装和存储筛分后的颗粒燃料送入包装机进行包装，通常采用袋装或者散装，以便于储存和运输。
包装后的颗粒燃料可以储存在室内或室外的仓库中，注意防潮和防火。
7.设备维护和检修整个生物质颗粒燃料生产线需要定期进行设备的维护和检修，以确保其正常运行和高效生产。
包括清洁设备、更换磨损部件、调节设备参数等。
8.环保措施生物质颗粒燃料生产过程中产生的废弃物和废气需要进行处理和处理。
废弃物可以通过堆肥处理或者制造其他生物质制品进行利用；废气可以通过燃烧和净化设备进行处理，并达到国家排放标准。
总之，年产3万吨生物质颗粒燃料技术方案包括资源准备、原料处理、干燥、颗粒制备、冷却和筛分、包装和存储、设备维护和检修以及环保措施等步骤。
通过合理的工艺流程和设备选择，能够高效、稳定地生产出合格的生物质颗粒燃料，并实现可持续发展和环境保护的目标。
生物质颗粒燃料生产工艺标准及设备
生物质颗粒燃料生产工艺标准及设备摘要本文档旨在提供生物质颗粒燃料生产工艺标准及设备的相关信息。
首先介绍了生物质颗粒燃料的定义和特点，然后详细列出了生产工艺的标准要求，并提供了相应的设备选型建议。
最后，针对生产过程中的常见问题，给出了解决方案和注意事项。
1. 引言生物质颗粒燃料是一种利用生物质资源进行能源转化的可持续发展燃料。
其生产工艺涵盖了原料处理、成型、干燥和质量检测等环节。
本文将就这些环节进行详细介绍，并提供相应的工艺标准和设备建议。
2. 生物质颗粒燃料的定义和特点生物质颗粒燃料是指利用农作物秸秆、木屑、废弃物等生物质资源经过加工处理后制成的固体燃料。
其特点包括高能量密度、低排放、可再生等等。
3. 生产工艺标准要求3.1 原料处理- 原料选择：选择质量良好、含水率适中的生物质原料。
- 磨碎处理：通过适当的磨碎设备对原料进行粉碎处理。
- 原料配比：合理调配不同种类的生物质原料，保证颗粒燃料的稳定性和可控性。
3.2 成型- 颗粒机选型：选择适宜的颗粒机进行成型工艺。
- 压力、温度控制：控制颗粒机的压力和温度，确保成型效果达标。
3.3 干燥- 干燥设备选择：根据生物质原料的含水率，选择合适的干燥设备。
- 干燥温度控制：控制干燥设备的温度，确保颗粒燃料的水分含量符合标准。
3.4 质量检测- 检测项目：对颗粒燃料的含水率、灰分、热值等质量指标进行检测。
- 检测设备：使用适当的仪器和设备进行质量检测。
4. 设备选型建议根据生产工艺的要求，我们建议选择以下设备：- 原料磨碎设备：如颚式破碎机、切割机等。
- 颗粒机：如平模颗粒机、环模颗粒机等。
- 干燥设备：如流化床干燥机、带式干燥机等。
- 质量检测设备：如水分测定仪、灰分测定仪、热值测定仪等。
5. 常见问题解决方案和注意事项5.1 生物质原料处理问题- 问题：原料含水率不稳定。
- 解决方案：采用合理的存储措施，控制原料的水分含量。
- 注意事项：定期检查原料水分含量，避免影响后续工艺。
生物质颗粒燃料生产技术与设备
用 、可靠性高 、安全耐用 、工艺成套性 高 、节能环保 、维修
经济方便 、生产效率高等 。 目前 ，可靠性 高的结构为环模机
与平模机 ，可根据个人 的经济实力 质颗 粒 燃 料 生 产 设 备 ．
秸秆火灾烟 害防控工作的根本 出路在 于能源化 。秸 秆能 源化主要通过固化和气化 ２个途径实现 ，如将秸秆 等生物质 原料经过热塑挤压成型 ，并达到一定 的密度后 可制成生物质
颗 粒燃 料 。
能将其 ６ ％转化为颗粒燃料 ，那么就等 于建成 １ ０ 座年产 １０ ２
万 ｔ 煤矿。 的
３ 生 物质颗 粒燃 料生产 型式
按结构特 征 ，生物质 颗粒燃料 生产 型式 可分为对 辊式 、 螺旋式 、环模式和平模式。
３１ 对 辊 式 ．
对辊式 的工作部件是一对表 面有许多窝眼的压辊 ，～ 作
１１ ． ２１ ０ １
时两辊相对运动 ，将 落入窝眼 的粉 料挤压成颗粒 。该 结构的
缺点是挤压作用时间短 、颗粒密度低 。
３２ 螺 旋 式 ．
５ 生 物质颗 粒燃 料 生产 设 备
生物 质燃 料成 型设备 选 型 的原 则是 技术先 进 、经 济适
螺旋式 的结构 与绞 肉机相似 ，由挤压螺旋推进 器 、压缩 室 、模孔和切断 刀组 成 ，工作 时挤 压螺旋推进器把 压缩室 内 的粉料 向前推挤 ，使 其穿过模板孑 型成 圆柱形 ，随后 被切刀 Ｌ 切成粒状 。该结构 多用于生产膨化 饲料 ，缺点是螺旋 绞龙寿
择。
在东北地区以及 山东等省正如火如荼地推广应用 中。 从用 途看 ，生 物质 颗粒燃 料应 用范 围广 ，可 以代 替木
柴 、液化气等 ，广泛用 于生 物质秸秆发电厂 、企事业单位锅
生物质颗粒碳化过程工艺
生物质颗粒碳化过程工艺
生物质颗粒碳化是将生物质颗粒转化为高碳含量的固体燃料或活性炭的过程。
下面是生物质颗粒碳化的常见工艺流程：
1.原料处理：首先，将生物质原料进行预处理。
这可能包括颗粒化、粉碎、干燥等步骤，以获得适合碳化的颗粒大小和含水率。
2.碳化反应：将预处理后的生物质颗粒送入碳化炉或碳化器中进行碳化反应。
碳化反应是在高温（通常在500°C至900°C之间）和缺氧条件下进行的。
在缺氧环境中，生物质颗粒中的可燃性物质部分氧化，释放出燃料气体，同时颗粒的碳含量增加。
3.除去挥发物：在碳化过程中，生物质颗粒中的挥发物会释放出来。
这些挥发物通常是燃料气体，可以收集和利用。
通过适当的气体处理和净化系统，将挥发物进行处理，以收集和回收其中的能源。
4.产品冷却和收集：碳化后的颗粒经过碳化炉后，需要进行冷却和收集。
这可以通过气体冷却和颗粒分离设备来完成。
冷却后的颗粒可作为固体燃料或进一步处理制成活性炭等产品。
5.产品处理和利用：最终的产品可以是固体燃料、活性炭或其他碳质产品。
根据具体需求，产品可以进一步处理和加工，以满足不同的应用需求。
例如，固体燃料可以用于锅炉、热能设备或发电厂，活性炭可以用于废水处理、空气净化等。
需要注意的是，生物质颗粒碳化的具体工艺流程可能因碳化设备、原料特性和产品要求而有所不同。
不同的工艺参数和操作条件也会对碳化过程和产品性质产生影响。
因此，在实际应用中，需要根据具体情况选择合适的工艺方案，并进行相应的工艺优化和控制。
1/ 1。
生物质颗粒燃料生产线
生物质颗粒燃料生产线生物质颗粒燃料生产线是一种能够将生物质原料转化为高效、低污染、可再生的颗粒燃料的生产设备。
该生产线运用先进的制造工艺和技术，可以对生物质原料进行粉碎、干燥、压缩等处理，生产出符合国家标准的高质量颗粒燃料。
本文将详细介绍生物质颗粒燃料生产线的构成、工作原理、生产工艺和注意事项等内容。
一、生物质颗粒燃料生产线构成生物质颗粒燃料生产线主要由以下部分组成：1.原料处理部分：包括原料清洗、破碎、筛分等设备。
2.干燥部分：包括气流干燥机、旋转筒干燥机等设备。
3.压缩部分：包括平板式压缩机、环模式压缩机等设备。
4.冷却部分：包括冷却器、皮带输送机等设备。
5.筛选部分：包括筛分机、制粒机等设备。
6.包装部分：包括包装机、计量装置等设备。
7.废气处理部分：包括除尘器、废气处理器等设备。
二、生物质颗粒燃料生产线工作原理生物质颗粒燃料生产线的工作流程是: 原料处理→干燥→压缩→冷却→筛选→包装→废气处理，以下分别介绍每个部分的工作原理。
1. 原料处理部分在原料处理部分，生物质原料经过进料机、清洗机、破碎机等设备的处理后，被粉碎成小颗粒的原料，以便进入后续的干燥、压缩、制粒等处理环节。
2. 干燥部分在干燥部分，原料经过干燥器的处理，使原料中的水分被蒸发，提高原料的干燥度。
干燥后的原料具有良好的流动性，便于后续的压缩和制粒。
3. 压缩部分在压缩部分，原料进入平板式压缩机或环模式压缩机，在高温高压下，原料受到挤压和磨擦力的作用，经过热塑性变形，形成颗粒状物料。
颗粒的形状和大小可以根据不同标准进行调节。
4. 冷却部分在冷却部分，通过冷却器将烘干后的颗粒状物料进行降温，使颗粒的硬度得到提高，同时便于后续的筛选、包装操作。
5. 筛选部分在筛选部分，颗粒状物料进入筛选机中进行筛分，筛选出符合标准的颗粒，同时进行制粒操作，将不符合标准的颗粒再次进行破碎和压缩，经过反复筛选，最终得到符合标准的颗粒燃料。
6. 包装部分在包装部分，生产好的颗粒燃料进入自动计量包装机进行分装和包装，根据客户要求，制作出不同规格的包装袋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木质颗粒燃料技术方案
1、生产流程
木质颗粒燃料生产由原料、筛分、干燥、旋风分离、成型制粒、冷却、筛分、成品等过程组成，同时，各部分都配有严格的质量监控系统，以确保产品的品质，产品生产工艺流程图见附件。
木质颗粒燃料生产流程图
原料堆场：原料以锯末为主。
原料库面积500平方米左右，为保证燃料正常、持续生产，需要至少保证15天左右生产的原料需求。
因此需堆放500~600吨原料。
原料库搭建顶棚防雨、防雷、防风，与生产区和生活区的防火间距大于50米，距公路大于30米，距电力变压器大于30米，并采取隔离措施和设置完备的防火配套设施，以确保安全。
筛分：原料通过绞龙输送机输送到筛分机（3kW）进行筛分，提出较大木块或铁钉等杂物。
干燥：生物质成型燃料对原料的含水量有较严格的要求，原料经过筛分后，通过绞龙输送机输送到滚筒式烘干机通过热风进行干燥。
旋风分离：原料烘干后在传送的过程中，通过后有大量的湿气存在，通过旋风分离器将湿气排走。
该系统设置2台旋风分离器，成型
后的燃料经冷却后亦需要旋风分离器对成型燃料和湿气进行分离。
物料输送：本系统物流传送需要相应的传送设备。
根据需要，本次设计采用了螺旋输送机、绞龙输送机和提升机将物料输送到相应的设备。
制粒成型：生物质颗粒燃料成型机为生产线关键设备，本系统采用经农业部鉴定的485型生物质颗粒燃料制粒机，功率96kW，产量可达1.5吨/小时。
该设备可以适用锯末、玉米秸秆、豆秸、棉秸和花生壳等不同原料，设备运行稳定。
加工而成的木质颗粒燃料密度可以达到1.0-1.3 吨/立方米。
本系统配置3台制粒机，其中2台使用，一台备用。
冷却：出料生物质时颗粒燃料温度高达80~90℃，结构较为松弛，容易破碎，须经过逆流式冷却系统，冷却至常温后方可装袋入库或经皮带输送机和提升机送入筒仓。
此套装置设有冷却风机和旋风分离器，可将分离出来的粉末返回到前面工序，进行再造粒。
筛选：经过冷却后的颗粒燃料，采用振动筛进行筛选，需经过筛选，将碎料筛选出来，确保生物质颗粒燃料的出厂质量。
经过筛选出来的碎料，返回到前面工序，进行再造粒。
成品仓：将加工后的成品颗粒，经提升机送入成品仓，以备装袋入库。
装袋入库：本次设计采用包装输送机进行计量和入带包装，送入成品库。
筒仓系统：根据用户需要，也可采用散料运输，即由成品仓将颗
粒燃料经皮带输送机和提升机，直接送入筒仓进行存储，采用汽车将颗粒燃料直接送往用户。
2、工艺设备
根据生产纲领、设备的经济性、安全性、可靠性等，对设备进行了选择。
详见木质颗粒燃料生产工艺设备表。
表4-1木质颗粒燃料生产工艺设备清单（1万吨/年）
备注：制粒机使用2台，备用1台。
3、产品技术特性
木质颗粒燃料以锯末为主要原料，经专业设备加工后，产品密度为1.1-1.3吨/立方米，具有运输存储方面、灰分低、二氧化硫和氮氧化物低排放，二氧化碳零排放等特点，可广泛应用于城市居民取暖、城镇浴室和城镇区域供暖，是一种清洁环保、可再生能源，其基本技
术参数如下：
表4-2 木质颗粒燃料性能参数表
4秸秆颗粒燃料技术方案
秸秆颗粒燃料以各种农作物秸秆、花生壳等为原料，生产过程由原料粗粉、干燥、细粉、除尘、造粒成型、冷却等部分组成，同时，各部分都配有严格的质量监控系统，以确保产品的品质，秸秆颗粒燃料生产工艺流程图见附件。
图4-2 秸秆颗粒燃料生产流程图
堆场：秸秆场面积约为30亩，由于秸秆来源受到植物生长季节的限制，为保证颗粒厂正常运行，需要保证3个月生产的原料需求。
因此需堆放10000吨左右原料（其中生物质型煤生产线年需要生物质原料2万吨）。
堆场搭建顶棚防雨防雷，与生产区和生活区的防火间距大于50米，距公路大于30米，距电力变压器大于30米，并采取隔离措施和设置完备的防火配套设施，以确保安全。
切断：本系统配备2台秸秆粗粉机，每台设备产能为2吨/小时，原料经切断粗粉后直接进入太阳能干燥棚进行干燥。
干燥：生物质成型燃料对原料的含水量有较严格的要求，对于不同的原料要求也有差异。
为了保证生产的持续稳定，本系统配置了太阳能干燥棚，对粗粉后的原料进行干燥。
太阳能干燥棚尺寸为长40米，宽13米，南高3米，北高10米，可同时存储和干燥原料1560立方米。
细粉：为了生物质燃料的成型，需对粗粉后的生物质原料进行细粉。
本次设计根据计算和生产工艺的需要选用了3台细粉机，其中1台备用，生产能力为1.5t/h。
处理后的原料粒径小于5mm，可达到挤压成型的要求。
其它生产过程与木质颗粒燃料生产流程相同。
2、工艺设备
根据生产纲领、设备的价格、安全性、可靠性，对设备进行了选择。
详见以下秸秆颗粒燃料工艺设备清单表。
表4-3秸秆颗粒燃料生产工艺设备清单（1万吨/年）
备注：制粒机和细粉机使用2台，备用1台。
3、产品技术指标
秸秆颗粒燃料由农作物秸秆、花生壳等分散生物质原料经专业设备加工而成的颗粒状燃料，具有运输存储方便、挥发分高、固定碳、S含量低、二氧化碳零排放、二氧化硫低排放和可再生等特点。
可广泛应用于农村炊事采暖、城镇居民取暖、洗浴和城镇区域供暖，是一种清洁环保、可再生能源，其基本技术参数如下：
表4-4 秸秆颗粒燃料性能参数表。
