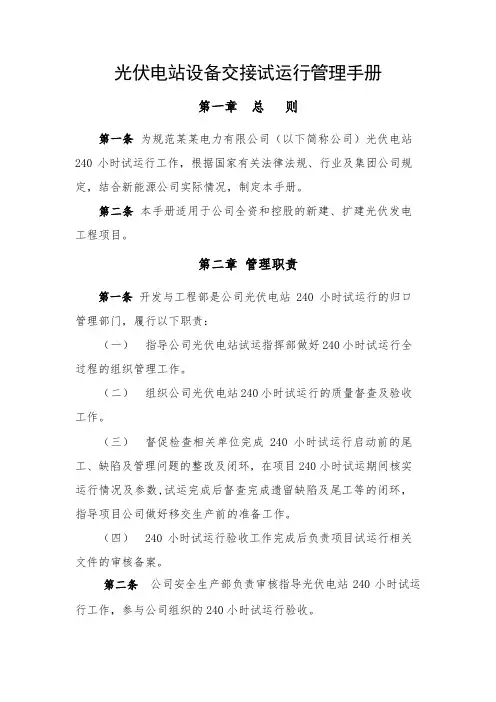

光伏电站设备交接试运行管理手册
光伏电站设备交接试运行管理手册第一章总则第一条为规范某某电力有限公司（以下简称公司）光伏电站240小时试运行工作，根据国家有关法律法规、行业及集团公司规定，结合新能源公司实际情况，制定本手册。
第二条本手册适用于公司全资和控股的新建、扩建光伏发电工程项目。
第二章管理职责第一条开发与工程部是公司光伏电站240小时试运行的归口管理部门，履行以下职责：（一）指导公司光伏电站试运指挥部做好240小时试运行全过程的组织管理工作。
（二）组织公司光伏电站240小时试运行的质量督查及验收工作。
（三）督促检查相关单位完成240小时试运行启动前的尾工、缺陷及管理问题的整改及闭环，在项目240小时试运期间核实运行情况及参数,试运完成后督查完成遗留缺陷及尾工等的闭环，指导项目公司做好移交生产前的准备工作。
（四）240小时试运行验收工作完成后负责项目试运行相关文件的审核备案。
第二条公司安全生产部负责审核指导光伏电站240小时试运行工作，参与公司组织的240小时试运行验收。
第三条试运行指挥部履行以下职责：（一）负责组织贯彻落实公司240小时试运行工作的各项要求，督促各参建单位提交试运行资料，按试运行的必备条件，按期组织完成自检工作。
（二）负责240小时试运行前完成自检程序后向公司送自检报告及结论，并提出项目试运行申请。
（三）负责编制汇总项目试运期间运行参数，进行评估分析，试运期间向上级主管部门报送期间的日报表及情况分析。
第四条各参建单位履行以下职责：（一）调试单位负责试运行资料的编制整理；设置和确认各设备和保护参数的正确性；复核各设备运行数据的正确性和有效性等工作。
（二）施工单位负责组织光伏电站240小时中质量和故障问题处理。
（三）生产准备单位负责电站设备操作，相关数据的记录、复核工作，检查相关备品备件的准备情况等工作。
（四）监理单位负责审查试运行开始前各项资料的完整性、实施方案的可靠性、实施过程的安全措施的符合性、相关操作人员技术人员上岗证的配备情况等工作。
光伏电站电气设备调试方案报告
XX太阳能电站电气调试方案XXXX有限公司X年X月X日1.工程概况：本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。
2.质量目标及要求：严格按照GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。
3.主要试验依据及验收标准：3.1（GB50150-2006）《电气装置安装工程电气设备交接试验标准》3.2 DL/T596-1996《电力设备预防性试验规程》3.3 《电业安全工作规定（发电厂和变电所部分）》3.4 《继电保护及电网安全自动装置现场工作规定》3.5 《电力系统继电保护及安全自动装置反事故措施要点》3.6 《继电保护及安全自动装置检验条例》3.7 JJG313-2004《测量用电流互感器检定规程》3.8 JJG314-2004《测量用电压互感器检定规程》；3.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。
4.试验的组织机构：总指挥：副总指挥：成员：现场指挥：安全组：5试验内容：6.试验范围：光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。
配电设备的耐压试验及系统调试。
6.1调试的范围为：本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。
7、调试准备7.1汇流箱汇流箱的试验项目如下：（1）测量汇流箱内电气一次元件的绝缘电阻。
7.1.1使用仪器设备兆欧表一只：1000V万用表一只7.1.2调试应具备的条件（1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。
（2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。
7.1.3调试步骤和方法（1）总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。
并网系统调试作业指导书
光伏系统调试作业指导书——并网系统编制：审核：批准：2011年11月15日目录1 目的和作用 (3)2 适用范围 (3)3 编制依据 (3)4 调试人员和调试工具配置 (4)5 安全要求 (5)6 并网调试流程图 (6)7 调试作业步骤指导 (6)7.1 汇流箱调试 (6)7.2 直流配电柜调试 (7)7.3 逆变器调试 (8)7.4 交流配电柜调试 (8)7.5 高压开关柜调试 (8)7.6 升压变压器调试 (9)8系统整体联调 (10)8.1 整体联调准备 (10)8.2 整体联调步骤 (10)附表1：直流汇流箱调试记录表 (11)附表2：并网逆变器调试记录表（含交/直流配电柜） (12)附表3：高压开关柜调试记录表 (14)附表4：升压变压器调试记录表 (15)1 目的和作用为顺利完成并网光伏电站系统调试工作，根据设计图纸并结合实际施工情况以及设备的特点，从项目出发，编制此并网光伏电站项目的系统调试作业指导书。
让参与调试人员知道在并网系统调试过程中的工作内容，可能遇到的故障、危险和隐患，应当采取哪些措施进行解决。
《并网系统调试作业指导书》的编写，便于员工随时学习和查阅。
因此，组织学习后，作业指导书就成为系统调试工作的依据。
由于设计及实际布局情况不同，相关技术人员在进行项目调试时，可以根据本调试作业指导书对调试步骤和要求进行适当修改，保证设备运行达到规定的技术要求，保证光伏电站安全、可靠地运行。
2 适用范围本作业指导书规范了并网光伏电站系统调试工作的步骤和技术要求。
其中，第7章调试作业步骤指导的第7.5-7.6节和第8章整体调试步骤的第（3）、（4）条仅适用于高压并网光伏系统，不适用于接入低压380V电网的光伏系统。
本作业指导书适用于接入380V及以上电压等级电网的新建或扩建并网光伏电站，不适用于离网光伏电站。
3 编制依据下列文件对于本作业指导书的使用是必不可少的：3.1 《电气装置安装工程电气设备交接试验标准》 GB50150-20063.2 《变电站运行导则》 DL/T9693.3 《光伏电站接入电网技术规定》 Q/GDW 617-20113.4 《光伏系统功率调节器效率测量程序》 GB 205143.5 《光伏系统并网技术要求》 GB／T 19939－20053.6 《光伏(PV)系统电网接口特性》 GB／T 20046－20063.7 《晶体硅光伏（PV）方阵IV特性的现场测量》IEC 618293.8 光伏电站项目的具体图纸设计资料（由设计院或组件设计部设计人员提供）；3.9 设备厂家提供的技术资料及出厂检验报告。
光伏电站电气调试报告
光伏电站电气调试报告一、调试目的本报告旨在对光伏电站的电气设备进行调试，确保电气系统的正常运行，保证电站的发电效率和安全性。
二、调试内容1.检查电气设备安装情况，包括光伏组件、逆变器、变压器等设备的安装是否符合设计要求，并进行必要的修整和调整。
2.检查光缆连接情况，确保光伏组件与逆变器之间的光缆连接牢固可靠。
3.检查光伏组件与逆变器之间的直流电缆连接情况，确保连接牢固可靠。
4.检查逆变器的运行状态，包括逆变器的开关状态、运行指示灯是否正常。
5.检查光伏组件的工作状态，包括工作温度、工作电压和工作电流是否正常。
6.检查变压器运行状态，包括运行指示灯、温度和运行声音是否正常。
7.检查电气保护装置的工作状态，包括断路器、熔断器和电气开关是否正常。
三、调试步骤1.检查电气设备的安装情况，确保设备的固定牢固可靠，并进行必要的修整和调整。
2.检查光缆的连接情况，包括光缆的焊接点是否牢固可靠，光缆的外皮是否完好。
3.检查直流电缆的连接情况，包括连接头是否紧固可靠，连接处是否有发热现象。
4.检查逆变器的运行状态，包括逆变器的运行指示灯是否正常，逆变器的开关状态是否正常。
5.检查光伏组件的工作状态，包括工作温度、工作电压和工作电流是否正常。
6.检查变压器的运行状态，包括运行指示灯是否正常，变压器的温度是否正常。
7.检查电气保护装置的工作状态，包括断路器、熔断器和电气开关是否正常。
四、问题与解决方案1.问题：光伏组件发电效率较低。
解决方案：检查光伏组件的工作温度是否过高，是否有阴影遮挡，清理光伏组件表面的尘土和污垢。
2.问题：逆变器运行指示灯不亮。
解决方案：检查逆变器的电源是否接通，电源是否正常，逆变器是否处于故障状态。
3.问题：变压器运行声音较大。
解决方案：检查变压器的冷却系统是否正常，变压器是否处于过载状态。
4.问题：电气保护装置失效。
解决方案：检查保护装置的接线是否紧固可靠，是否有烧坏的部件，进行必要的更换和调整。
光伏电站设备调试方案
光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据，检查光伏电站设计、施工质量，验证光伏电站设备的设计、制造、安装质量，通过对光伏电站设备试验、调试，达到光伏电站设备安全、顺利并网，保证各个系统运行正常、设备安全稳定。
二、编制依据1.《光伏发电站设计规范》GB50797-2012。
2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。
3.《电气装置安装工程电气设备交接试验标准》GB 50150-2006 。
4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。
三、调试目标1.检验方阵内设备接线正确、满足带电条件，调试设备参数、性能，保证设备顺利并网、安全稳定运行。
2.调试监控中心内设备，达到参数设置正确、性能调试正常，以保证并网后运行正常。
四、调试内容1.方阵（1）组件：一次回路检查、组件交接性能试验。
（2）箱变：带电前一次回路检查、交接试验。
（3）逆变器：带电前一次、二次回路检查、并网调试。
2.监控中心（1）直流系统：绝缘检查、监视系统检查。
（2）UPS系统：绝缘检查、输出测试、切换调试。
（3）配电系统：一次、二次回路检查。
（4）光功率系统：系统安装、功能调试。
（5）监控系统：系统安装、功能调试。
（6）AGC系统:接口测试、功能调试。
五、组织措施1.调试小组组长：A（电力建设第三工程公司）组员：B、C、D、设备厂家人员组长职责：负责调试方案的制定、落实，保证设备正常调试，协调解决出现问题。
组员职责：负责调试方案执行，按照调试方案逐项调试，处理调试过程中出现问题，做好调试记录。
2.监督小组组长：E（水电咨询有限公司）副组长：F（光伏电站管理部）组员：光伏电站管理部：G、H、J水电咨询有限公司：K、L组（副）长职责：审批并监督执行设备调试方案，组织好人员培训、调试监督、验收把关。
组员职责：监督设备调试方案执行，做好调试项目监督、旁站，做好设备调试验收工作。
光伏项目系统调试方案
光伏项目系统调试方案1 检验前的准备工作1、检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。
2、根据设计图纸，到现场核对所有装置的安装位置是否正确。
3、对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
4、继电保护检验人员在运行设备上进行检验工作时，必须事先取得升压站技术负责人的同意，遵照电业安全工作相关规定履行工作许可手续，并利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。
5、检验现场应提供安全可靠的检修试验电源，禁止从运行设备上接取试验电源。
6、检查装设保护和通信设备室内的所有金属结构及设备外壳均应连接等电位地网。
7、检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接于等电位地网。
8、检查等电位接地网与场、站主接地网紧密连接。
2 系统调试内容2.1 光伏组串调试光伏组串调试见表。
光伏组串调试内容2.2 逆变器调试1、逆变器的调试工作由生产厂家配合进行。
2、逆变器控制回路带电时，应对其作如下检查：工作状态指示灯、人机界面屏幕显示应正常；人机界面上各参数设置应正确；散热装置工作应正常。
3、逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值偏差应在允许范围内；检查人机界面显示直流侧对地阻抗值应符合要求。
4、逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作：测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确；具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应做出并网动作。
光伏电站调试安全技术交底模板
一、一、交底目的为确保光伏电站调试过程中的安全生产，提高施工人员的安全意识，现将调试过程中的安全技术要求及注意事项进行交底，请各施工人员认真学习和遵守。
二、二、调试范围本次调试范围包括但不限于以下内容：1. 设备和系统调试；2. 光伏组件串测试；3. 逆变器、汇流箱等电气设备的调试；4. 安全防护措施及应急预案。
三、三、安全注意事项1. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、绝缘手套、绝缘鞋等。
2. 作业前应充分了解调试设备的性能、操作方法和安全注意事项。
3. 严禁在带电设备附近进行焊接、切割等作业。
4. 调试过程中，应保持现场整洁，不得堆放杂物，防止发生意外。
5. 高空作业时，必须系好安全带，并使用安全防护设施。
6. 严禁酒后作业，确保作业人员精神状态良好。
7. 严格遵守操作规程，不得擅自改变设备参数。
8. 作业过程中，发现设备异常，应立即停止作业，并及时上报。
四、四、操作规程1. 设备和系统调试（1）调试前，检查设备是否完好，线路连接是否正确。
（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。
（3）调试过程中，密切观察设备运行状态，发现异常及时处理。
2. 光伏组件串测试（1）测试前，确保所有组件已按照设计文件数量和型号组串并接引完毕。
（2）使用万用表进行测量时，必须保证万用表档位和量程正确。
（3）测试过程中，注意观察测试数据，确保数据准确。
3. 逆变器、汇流箱等电气设备的调试（1）调试前，检查设备是否完好，线路连接是否正确。
（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。
（3）调试过程中，密切观察设备运行状态，发现异常及时处理。
五、五、应急预案1. 火灾事故：立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
2. 电气事故：立即切断电源，使用绝缘手套、绝缘鞋等防护用品进行操作，防止触电。
3. 高空坠落事故：立即停止作业，使用安全绳索将坠落人员拉回，并采取急救措施。
大型光伏发电站电气设备安装与调试
大型光伏发电站电气设备安装与调试随着环境保护意识的不断提高和清洁能源的重要性逐渐凸显，大型光伏发电站已成为当今发电行业的热门选择之一。
而电气设备的安装与调试则是光伏发电站建设过程中不可或缺的重要环节。
下面，我们将对大型光伏发电站电气设备安装与调试进行一次详细的介绍。
一、电气设备安装1. 材料准备在进行电气设备安装之前，首先需要做好材料准备工作。
根据设计图纸和设备清单，准确核对所需的电气设备零部件，确保数量和规格的准确无误。
这其中包括逆变器、组件支架、电缆、电缆槽、开关设备、配电箱等各种设备和附件。
2. 工作场地准备在进行电气设备安装工作之前，需要对工作场地进行充分的准备工作。
清理工作场地，确保场地平整、无障碍物，并且保证有足够的安全通道，以便工作人员操作和移动设备。
3. 安装过程电气设备安装过程中，需要严格按照设计图纸和安装手册的要求进行。
首先是逆变器的安装，按照规定将逆变器固定在支架上，并连接好电缆。
然后是组件支架的安装，将支架按照设计要求固定在地面或屋顶上，并确保支架的稳固和安全。
接下来是电缆的铺设和连接，确保电缆铺设整齐、有序，并按照规定连接好各个设备。
最后是开关设备和配电箱的安装，确保其安装位置、连接线路和接地等工作都符合要求。
4. 安装验收在电气设备安装完成后，需要进行一次全面的验收工作。
通过对安装质量和工艺进行检查，确保设备安装符合设计要求和安全标准。
还需要对电气设备进行一次基本功能测试，确保各项设备正常运行。
1. 系统组态在进行电气设备调试之前，需要先对整个系统进行组态。
通过逆变器和监控系统的连接，对光伏发电站的运行参数、设备信息、报警设置等进行调整和设置，确保系统可以正常运行。
2. 设备调试接下来是对各个电气设备进行逐个调试。
首先是逆变器的调试，根据规定的参数对逆变器进行设置和调整，确保逆变器可以正常转换直流电为交流电。
然后对监控系统进行调试，确保监控系统可以准确地监测并显示光伏发电站的运行状态和各项参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一次联调说明
1、调试范围：
光伏进线交流柜（位于新增太阳能配电室，为光伏发电进线）；
光伏并网柜（位于新增太阳能配电室，为光伏并网用柜）；
低压密集母线（位于太阳能配电室及原用户低压配电室之间，连接光伏
并网柜及低压配电室内的并网接入柜）；
并网接入柜（位于原用户低压配电室内，负责将光伏并网柜电能并入低
压380V国家电网系统）
2、电气调试：电气调试主要包括电气操作实验、连锁功能试验及绝缘测试。
（1）电气操作实验：在安装和接线都正确的前提下，按电气原理图进行模拟动作试验，即通电试验。
主要包括：断路器合、分闸是否正常；按钮操作及相关的指示灯是否正常；手动投切是否正常；这种试验，要一台一台进行，先进行柜子的调试，然后将抽屉逐一调试。
对于抽屉柜，要一只抽屉、一只抽屉调试；对于GGD型固定柜，则按照回路对每一个单独回路进行调试。
（2）联锁功能试验：通电检查操作机构与门的联锁，抽屉与门的联锁。
在合闸（通电）情况下，抽屉是无法拉出的。
双电源（如有）间的机械或电气联锁在正常电源正常供电时备用电源的断路器不能合闸，在主电源切断时，备用电源自动完成互投。
（3）绝缘电阻测试：为确保操作人员、柜体、柜内器件的安全，绝缘电阻测试是必不可少的。
其主要测量的部位有：开关柜的主开关在断开位置时，同极的进线和出线之间；主开关闭合时不同极的带电部件之间；主电路和控制电路之间；各带电元件与柜体金属框架之间。
测试时间要达到1分钟，测试电阻必须达到0.5MΩ。
如图所示，本次调试范围为：用户低压配电室并网接入柜C1-2AA01和C1-1AA19、用户低压配电室并网接入柜至新增太阳的能配电室的并网柜的低压密集母线、太阳能配电室的光伏并网柜及光伏进线交流柜。
调试前准备工作：
1.1设备的外观检查
以设计施工图为准，核对相关设备的安装位置及内部元器件规格、型号、电压级别是否符合设计要求。
原件是或否齐全，是否有破损或缺件。
各设备的一、二次接线应完整，排列有序，接线头应压接良好，各盘柜标号、名称应表示明显，电气室内整洁无杂物。
1.2接线检查、校对
柜内母线截面、低压密集母线规格、柜内一、二次连接电缆及铜排截面及安装长度等符合施工图及设计要求，各电缆接线、设备接线、母线连接均应紧固良好，接地线按图连接，完整无误；各线路回路绝缘良好，符合规范要求。
1.3回路检查
以设计施工图为准，检查主回路电路是否与图纸一致，查看塑壳断路器、空气开关、隔离开关等型号及容量是否与设计一致，如不一致，及时反映并解决。
检查低压柜内各回路及低压母排的对地、相间绝缘应良好。
检查太阳能配电室至并网柜的低压汇集母线的绝缘情况，采用绝缘表测量母线相间及母线对地的绝缘情况，符合要求进行下一步调试，否则进行故障排除。
3、送电调试步骤：
在送电准备工作完毕，并确认无误后，可开始进行送电调试，遵循以下步骤：因本部分主要描述涉及光伏发电系统的开关柜调试，故从低压配电室内变压器低压侧母线带电后开始：
1）检查低压配电室内，并网柜接入柜C1-2AA01和C1-1AA19母线带电情况，观察是否带电且检查三相电压是否平衡；
2）检查太阳能并网柜的断路器，均应处于“OFF”状态；且断路器两侧均无电压，无电流；
3）检查光伏交流柜内光伏进线断路器及主断路器是否均处于分闸情况，柜内光伏进线侧电缆是否已断开连接；
4）并网接入柜C1-2AA01合闸，检查合闸后低压汇集母线带电情况，检查太阳能并网柜断路器靠近汇集母线侧是否带电并进行电压测量；
5）进行太阳能并网柜断路器合闸，合闸后检查光伏交流柜母线带电情况并测量电压是否正常；
6）光伏交流柜主断路器合闸，合闸后检查光伏侧带电及电压情况，正常后进行光伏进线分支断路器合闸，合闸后检查光伏分支进线处排头带电情况是否正常；
7）进行光伏交流柜及太阳能并网柜的多次分合闸操作，检查柜内仪表工作情况；
8）重复进行4-8步骤，其它并网接入柜均按照此顺序分别进行送电，检查太阳能配电室内光伏交流进线柜、光伏并网柜的工作是否正常，同时检查太阳能配电室至低压配电室间低压密集母线是否工作正常，有无异响或者振动情况；
9）以上步骤均完成后，并且各一次及二次设备运行均无异常且符合要求后，初步试运行调试完毕。
10）试验结束时，依次分开光伏进线交流柜分支断路器、主断路器，太阳能并网柜主断路器、低压配电室并网接入柜主断路器，记录试验过程并上报。
4、安全措施
1 调试检测人员要求
从事现场调试检测的人员，必须身体感官无严重缺陷。
经有关部门培训考试鉴定合格，持有国家劳动安全检查部门认可的《电工操作上岗证》才能进行电气操作。
必须熟练掌握触电急救方法。
现场调试、检测人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，应认为带电操作。
工作前应详细检查自己所用工具是否安全可靠，穿戴好必须的防护用品，以防工作时发生意外。
2 试验过程注意事项
现场试验过程中，在开关手把上活线路上悬挂“有人工作、禁止合闸”的警告牌，防止他人中途送电；
装设接地线：检测平台接地体之间应良好连接，最终从集控车引出地线与现场接地点可靠连接；
送电前必须认真检查电器设备，和有关人员联系好后方能送电；
装设临时遮拦和悬挂标志牌；试验过程中，见检测平台四周装设遮拦并悬挂
高压危险警告牌；
使用验电棒时要注意测试电压范围，禁止超出范围使用，验电；分相逐相进行，在对断开位置的开关或刀闸进行验电的同时，对两侧各相验电；
对停电的电线路进行验电时，若线路上未连接可构成放电回路的三相负荷，要予以充分放电；
工作中所有拆除的电线要处理好，带电线头包好，以防止发生触电；
发生火警时，应立即切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救；
工作完毕后，必须拆除临时地线，并检查是否有工作等物在带电体上；
工作结束后，必须全部监测人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。
