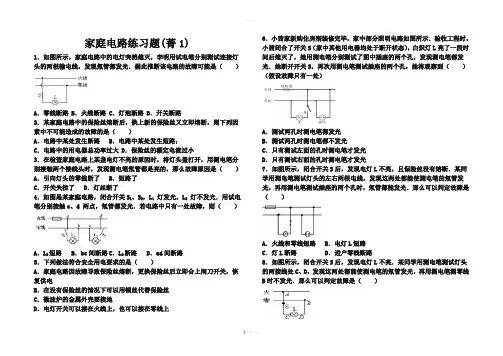

九年级物理家庭电路练习题
家庭电路练习题(菁1)
1．如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）
A．零线断路 B．火线断路 C．灯泡断路 D．开关断路
2．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）
A．电路中某处发生断路B．电路中某处发生短路；
C．电路中的用电器总功率过大 D．保险丝的额定电流过小
3．在检查家庭电路上某盏电灯不亮的原因时，将灯头盖打开，用测电笔分别接触两个接线头时，发现测电笔氖管都是亮的，那么故障原因是（）A．引向灯头的零线断了B．短路了
C．开关失控了D．灯丝断了
4．如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）
A．L2短路B．bc间断路C．L2断路D．ad间断路
5．下列做法符合安全用电要求的是（）
A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电
B．在没有保险丝的情况下可以用铜丝代替保险丝
C．微波炉的金属外壳要接地
D．电灯开关可以接在火线上，也可以接在零线上6．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试左面的孔时测电笔才发光
D．只有测试右面的孔时测电笔才发光
7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的左右两根电线，发现这两处都能使测电笔的氖管发光，再用测电笔测试插座的两个孔时，氖管都能发光．那么可以判定故障是（）
A．火线和零线短路B．电灯L短路
C．灯L断路 D．进户零线断路
8．如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（）
A．电线BD段某处断路B．电灯L短路
C．电线AC段某处断路D．火线和零线短路
9．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（）
A．火线断路 B．零线断路 C．灯泡灯丝断了 D．A和B都有可能10．（2007•鸡西）如图所示的电路．开关闭合后．灯不亮．用测电笔测试A、B、c、D四处时，发现只有在B处时氖管不发光．那么故障可能是（）
A．火线、零线短路B．灯开路 C．进户线零线开路 D．bc之间某处开路
11．王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是（）
A．进人插头的火线开路B．开关b、c间开路 C．电灯c、d间开路D．导线d、e间开路
12．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．电灯的灯丝断了
13．根据家庭安全用电要求连接电路．
14．家庭电路中电流过大的原因：一是，一是．15．用测电笔可辨别火线和零线，使用时手一定要接触，笔尖接触电线．如果氖管发光，表明接触的是．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是．
16．连接家庭电路．
17．按家庭电路要求完成作图．
18．将部分家庭电路连接完整．
19．如图所示，请正确连接下列家庭电路．
21．将灯泡、开关和三孔插座接到家庭电路中．
22．在家庭电路中电灯突然熄灭，而用测电笔分别测两根电源线发现氖管仍发亮，发生这种故障的原因是什么？
23．（1）晚上小刚在家学习时，他妈妈正在用电热器做饭，突然他所在房间的电灯不亮了，其他房间的电灯也不亮了，电热器也没电了，分析可能的原因，说出这时小刚应如何去做：．
（2）晚上小明在家要学习，他开灯的一瞬间，灯亮了一下就又灭了，发现灯丝断了，分析为什么电灯在开灯的一瞬间灯丝容易烧断．．（3）晚上小王在家学习，发现电灯灯丝断了，决定换一个新灯泡，换灯泡时先要．
（4）晚上小英在家学习，她所在房间的电灯不亮了，利用测电笔检查，如图所示开关S闭合后，用测电笔测试a、b、c、d点时，a、c、d氖管都发光，则故障可能是．24．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：
（1）L0正常发光，说明该支路．
（2）L0发光呈暗红色，说明该支路．
（3）L0不亮，说明该支路．
（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能．
25．物理小组的同学们练习安装家庭电路，李明同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他做了如下的测试，请你帮助他分析原因：
（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是．（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能
是．
（3）后来，老师要求不用测电笔，只用一个额定电压为220V的电灯作为检验灯泡来进行检查．李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开．如果检查L1
支路，只需闭合闸刀开关和S1，此时检验灯泡是联在电路中的；若检验灯泡正常发光，则该支路；若检验灯泡不发光，则该支路；若检验灯泡发光较暗，则该支路．若李明同
学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯泡一定．
若只断开S1，检验灯泡的亮度不变，说明．
若只断开S1，检验灯泡的亮度变暗，说明．
26．小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现
电灯不亮，他用测电笔检测，图中的a，b，c，d，e，f处均为检测点，根据他的检测结果判断：
（1）a，b，c，d，e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b，c，d，e，f处氖管都不发光，可能故障是：．
27．晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．由此他确定这盏电灯与其他房间的电灯是
联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”），小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．
28．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．根据测试结果，请分析判断此电路的故障部位．29．甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后．
（1）甲同学发现他连的电路只有灯L1亮，其故障原因是．（2）乙同学发现两只灯都不亮，老师告诉他可以用一根导线分别接在a、b、c处进行逐一检查，乙同学按老师说的办法去做．结果发现，当导线接在b、c两点之间时，灯L2亮了，故障原因是．
30．（2015春•庄浪县期中）某实验探究小组用图所示电路测小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端．（填“a”或“b”端）．电流表读数．（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是
A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路
（3）该实验电路除了可以测电阻外，还可以进行的实验有．（写出一种即可）
参考答案
1．A 2．A 3．A 4．B 5．C 6．D 7．D 8．A 9．B 10．D 11．D 12．C
13．14．电路中发生短路电路中用电器总功率过大15．笔尾金属电极火线a、b间断路
16．17．18．19．20．21．22．23．原因是电路总功率过大，使得电路中的电流过大．这时小刚应关闭家中的其他用电器，减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小，此时灯的电功率较大断开开关bc之间某处开路 24．短路正常断路零线断路25．进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26．fe之间的某处发生断路ab之间的某处发生断路27．并断路B容易28．29．L2短路L1断路30．最大b最小D测量小灯泡的电功率。
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

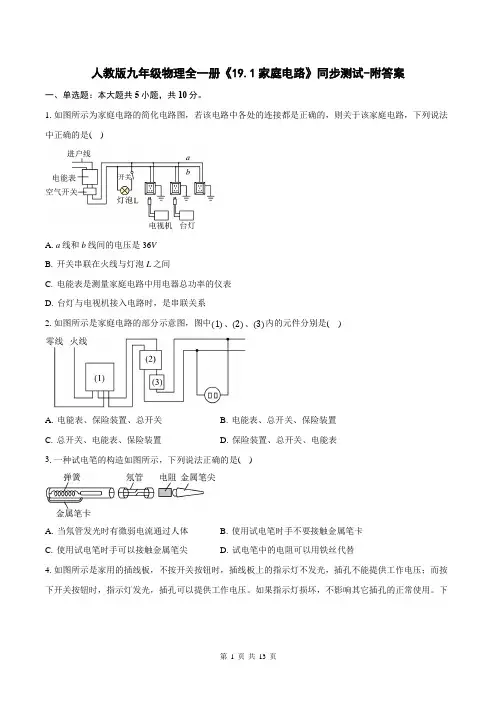

人教版九年级物理全一册《19.1家庭电路》同步测试-附答案
人教版九年级物理全一册《19.1家庭电路》同步测试-附答案一、单选题：本大题共5小题，共10分。
1.如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是( )A. a线和b线间的电压是36VB. 开关串联在火线与灯泡L之间C. 电能表是测量家庭电路中用电器总功率的仪表D. 台灯与电视机接入电路时，是串联关系2.如图所示是家庭电路的部分示意图，图中(1)、(2)、(3)内的元件分别是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 总开关、电能表、保险装置D. 保险装置、总开关、电能表3.一种试电笔的构造如图所示，下列说法正确的是( )A. 当氖管发光时有微弱电流通过人体B. 使用试电笔时手不要接触金属笔卡C. 使用试电笔时手可以接触金属笔尖D. 试电笔中的电阻可以用铁丝代替4.如图所示是家用的插线板，不按开关按钮时，插线板上的指示灯不发光，插孔不能提供工作电压；而按下开关按钮时，指示灯发光，插孔可以提供工作电压。
如果指示灯损坏，不影响其它插孔的正常使用。
下列说法正确的是( )A. 指示灯和每个插孔之间是串联的B. 开关按钮应安装在插线板的干路上，接在火线或零线上都可以C. 如果不小心用导线将插孔L与N连通，会导致家庭电路中的保险丝熔断D. 按下开关按钮，将测电笔插入E孔后氖管会发光5.如图所示是某家庭电路的正确连接示意图。
现将洗衣机接入三孔插座，在安全用电原则下，下列说法正确的是( )A. a点所在的电源线是火线B. 开关S可以与灯泡L互换位置C. 空气开关只能安装在b点D. 灯泡L与洗衣机是串联的二、填空题：本大题共4小题，共8分。
6.用试电笔可辨别火线和零线，使氖管发光的是_________(选填“零”或“火”)线。
如图所示的两种握法，其中正确的是_________(选填“甲”或“乙”)。
图丙中，电路中画“×”表示断路之处，并关闭合后，用测电笔测试A点，氖管___________(选填“会”或“不会”)发光。
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习(解析版)
19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习一、单选题1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（）A. 插座处有短路B. 台灯插头处有短路C. 台灯灯座处有短路D. 台灯开关处有短路2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 试电笔笔尖接触火线D. 同时使用多个大功率用电器3.家庭电路中，空气开关的主要作用是（）A. 可以节省电能B. 当电路中电流过大时，自动切断电路C. 保持电路电压不变D. 保证用电器电功率不变4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。
若电路中只有一处故障，则故障可能是（）A. 插座短路B. 插头短路C. ab间的导线断了D. cd间的导线断了5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。
那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。
从而起到保护电路安全运行的作用。
以下材料适合制作保险丝的是（）A. 电阻大，熔点高的镍镉合金B. 电阻大，熔点低的铅锑合金C. 遇热极易熔化的塑料D. 遇热电阻急剧减小的半导体材料6.下列有关家庭电路和安全用电的说法正确的是（）A. 使用试电笔时，不能接触笔尾金属体B. 用电器的开关发生短路时，会造成空气开关自动断开C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路D. 冰箱使用三脚插头，是为了防止电流过大引起火灾7.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）控制灯的开关中两个线头相碰；插座中分别与火线和零线连接的两个线头相碰；电路中增加多个大功率的用电器；插头与插座接熱不良。
九年级物理家庭电路练习题
家庭电路练习题(菁1)1．如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）A．零线断路 B．火线断路 C．灯泡断路 D．开关断路2．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路；C．电路中的用电器总功率过大 D．保险丝的额定电流过小3．在检查家庭电路上某盏电灯不亮的原因时，将灯头盖打开，用测电笔分别接触两个接线头时，发现测电笔氖管都是亮的，那么故障原因是（）A．引向灯头的零线断了B．短路了C．开关失控了D．灯丝断了4．如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A．L2短路B．bc间断路C．L2断路D．ad间断路5．下列做法符合安全用电要求的是（）A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．在没有保险丝的情况下可以用铜丝代替保险丝C．微波炉的金属外壳要接地D．电灯开关可以接在火线上，也可以接在零线上6．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的左右两根电线，发现这两处都能使测电笔的氖管发光，再用测电笔测试插座的两个孔时，氖管都能发光．那么可以判定故障是（）A．火线和零线短路B．电灯L短路C．灯L断路 D．进户零线断路8．如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（）A．电线BD段某处断路B．电灯L短路C．电线AC段某处断路D．火线和零线短路9．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（）A．火线断路 B．零线断路 C．灯泡灯丝断了 D．A和B都有可能10．（2007•鸡西）如图所示的电路．开关闭合后．灯不亮．用测电笔测试A、B、c、D四处时，发现只有在B处时氖管不发光．那么故障可能是（）A．火线、零线短路B．灯开路 C．进户线零线开路 D．bc之间某处开路11．王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是（）A．进人插头的火线开路B．开关b、c间开路 C．电灯c、d间开路D．导线d、e间开路12．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路 D．电灯的灯丝断了13．根据家庭安全用电要求连接电路．14．家庭电路中电流过大的原因：一是，一是．15．用测电笔可辨别火线和零线，使用时手一定要接触，笔尖接触电线．如果氖管发光，表明接触的是．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是．16．连接家庭电路．17．按家庭电路要求完成作图．18．将部分家庭电路连接完整．19．如图所示，请正确连接下列家庭电路．21．将灯泡、开关和三孔插座接到家庭电路中．22．在家庭电路中电灯突然熄灭，而用测电笔分别测两根电源线发现氖管仍发亮，发生这种故障的原因是什么？23．（1）晚上小刚在家学习时，他妈妈正在用电热器做饭，突然他所在房间的电灯不亮了，其他房间的电灯也不亮了，电热器也没电了，分析可能的原因，说出这时小刚应如何去做：．（2）晚上小明在家要学习，他开灯的一瞬间，灯亮了一下就又灭了，发现灯丝断了，分析为什么电灯在开灯的一瞬间灯丝容易烧断．．（3）晚上小王在家学习，发现电灯灯丝断了，决定换一个新灯泡，换灯泡时先要．（4）晚上小英在家学习，她所在房间的电灯不亮了，利用测电笔检查，如图所示开关S闭合后，用测电笔测试a、b、c、d点时，a、c、d氖管都发光，则故障可能是．24．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：（1）L0正常发光，说明该支路．（2）L0发光呈暗红色，说明该支路．（3）L0不亮，说明该支路．（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能．25．物理小组的同学们练习安装家庭电路，李明同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他做了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是．（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能是．（3）后来，老师要求不用测电笔，只用一个额定电压为220V的电灯作为检验灯泡来进行检查．李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开．如果检查L1支路，只需闭合闸刀开关和S1，此时检验灯泡是联在电路中的；若检验灯泡正常发光，则该支路；若检验灯泡不发光，则该支路；若检验灯泡发光较暗，则该支路．若李明同学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯泡一定．若只断开S1，检验灯泡的亮度不变，说明．若只断开S1，检验灯泡的亮度变暗，说明．26．小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a，b，c，d，e，f处均为检测点，根据他的检测结果判断：（1）a，b，c，d，e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b，c，d，e，f处氖管都不发光，可能故障是：．27．晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．由此他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”），小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．28．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．根据测试结果，请分析判断此电路的故障部位．29．甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后．（1）甲同学发现他连的电路只有灯L1亮，其故障原因是．（2）乙同学发现两只灯都不亮，老师告诉他可以用一根导线分别接在a、b、c处进行逐一检查，乙同学按老师说的办法去做．结果发现，当导线接在b、c两点之间时，灯L2亮了，故障原因是．30．（2015春•庄浪县期中）某实验探究小组用图所示电路测小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端．（填“a”或“b”端）．电流表读数．（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路（3）该实验电路除了可以测电阻外，还可以进行的实验有．（写出一种即可）参考答案1．A 2．A 3．A 4．B 5．C 6．D 7．D 8．A 9．B 10．D 11．D 12．C13．14．电路中发生短路电路中用电器总功率过大15．笔尾金属电极火线a、b间断路16．17．18．19．20．21．22．23．原因是电路总功率过大，使得电路中的电流过大．这时小刚应关闭家中的其他用电器，减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小，此时灯的电功率较大断开开关bc之间某处开路 24．短路正常断路零线断路25．进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26．fe之间的某处发生断路ab之间的某处发生断路27．并断路B容易28．29．L2短路L1断路30．最大b最小D测量小灯泡的电功率欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

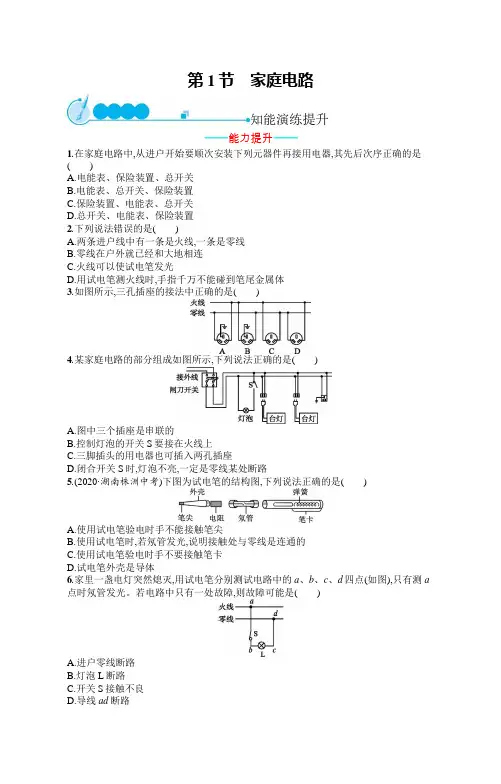

初中物理(新人教版)九年级全一册同步测试：家庭电路(同步测试)【含答案及解析】
第1节家庭电路知能演练提升能力提升1.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置2.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体3.如图所示,三孔插座的接法中正确的是()4.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路5.(2020·湖南株洲中考)下图为试电笔的结构图,下列说法正确的是()A.使用试电笔验电时手不能接触笔尖B.使用试电笔时,若氖管发光,说明接触处与零线是连通的C.使用试电笔验电时手不要接触笔卡D.试电笔外壳是导体6.家里一盏电灯突然熄灭,用试电笔分别测试电路中的a、b、c、d四点(如图),只有测a 点时氖管发光。
若电路中只有一处故障,则故障可能是()A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线ad断路7.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路8.小明家买了一台“220 V 1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V 6 A”字样的插座、标有“220 V 10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。

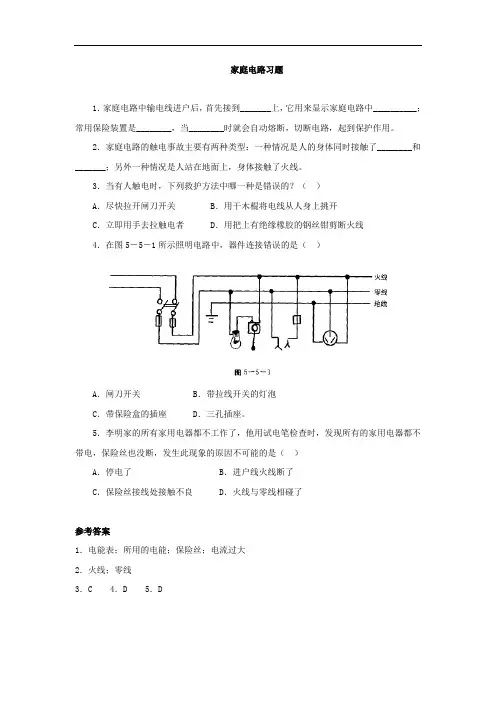

人教版九年级物理下册19.1家庭电路+习题
家庭电路习题
1．家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用。
2．家庭电路的触电事故主要有两种类型：一种情况是人的身体同时接触了________和_______；另外一种情况是人站在地面上，身体接触了火线。
3．当有人触电时，下列救护方法中哪一种是错误的？（）
A．尽快拉开闸刀开关 B．用干木棍将电线从人身上挑开
C．立即用手去拉触电者 D．用把上有绝缘橡胶的钢丝钳剪断火线
4．在图5－5－1所示照明电路中，器件连接错误的是（）
A．闸刀开关 B．带拉线开关的灯泡
C．带保险盒的插座 D．三孔插座。
5．李明家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没断，发生此现象的原因不可能的是（）
A．停电了 B．进户线火线断了
C．保险丝接线处接触不良 D．火线与零线相碰了
参考答案
1．电能表；所用的电能；保险丝；电流过大
2．火线；零线
3．C 4．D 5．D。
九年级物理《家庭电路》作图题专练
九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。
2、请用笔画线代替导线在下图中连接家庭电路。
要求：开关控制灯泡，三孔插座直接接入电路。
3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。
青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。
其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。
请在虚线框内画出符合实际的电路图。
6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。
8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。
请根据所学知识，用笔画线将剩余的部分补充完整。
10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。
开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。
(完整版)初三物理家庭电路经典练习题
图 17-71A 、B 为保险盒，C 为开关，D 为螺丝口灯泡，E 为接大功率用电器的三孔插座。
请把这些元件接人 £咖帚闵图 17-510 .如图17-6是某人为楼梯照明灯设计的四种电路方案。
其中 S 、S 2分别为上楼梯口和下楼梯口的开关（都是单刀双掷开关）。
要求拨动其中任一开关都能改变灯的亮或灭状态，并符合安全用电的规则。
那么，在实际应用中最理想的是图 17-611、在下图中，两平行直导线中电流方向相反，且电流强度 丨1> 12,导线a 受到安培力大小为 F 1,导线b 受到的安培力大小为卩2,则（）A. F 1> F 2且方向相反 B . F 1< F 2且方向相反 C . R=F 2且方向相反 D . F 1=F 2且方向相同 12 .分别标行“ 220V , 60W ”和“ 220V , 15W 比较这两种灯泡的灯丝 （）A.它们粗细相同 B .的灯丝粗些 C .的灯线粗些 D.无法比较 13 .如图17-7所示，某家庭 电路中安装了准备接大功率用电初三物理家庭电路经典练习题1在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是 （） A 、所有的灯都亮时，电路中的总电阻最小 B 、所有的灯都亮时，电路中的总电阻最大 C 亮着的灯的个数越少时电路中的总电阻越小 D 、所有的灯都不亮时，电路中的总电阻为零 2 •家庭电路中的保险丝熔断了，以下原因中不可能的是 （）。
A •使用的用电器的总功率过大 B •拉线开关中两根导线的线头相碰了 C •保险丝的规格不符合规定的要求 D •插头中的两根导线线头相碰了 3.发生短路时（）A .电路中的电阻很大 B .电路中的电阻很小 C .电路中的电流很小 D .电路中的电压很大 4.在220V 的电路上装有额定电流为 5A 的保险丝，在这个电路中最多能装接“ 220V 40W ”的电灯（） A . 27 盏 B . 28 盏 C . 44 盏 D . 8 盏 5. 在图17-3所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（ A .电灯L i 和开关S B .插座a C.电灯L a 和开关S 2 D.插座b 6. 下列哪种情况不会造成触电事故？ （）。
沪粤版物理九年级1家庭电路习题课件
家庭电路的组成 家庭电路一般由进户线、电电能能表 表、总总开开关 关、保保险险装装 置置 、用电器、导线等组成。进户线一般有两根，分别是火火线 和 零零线线 ，它们之间的电压为 222020 V。
1. (例 1)如图所示为家庭电路中的一部分，各用电器之间是并并 联，开关与被它控制的白炽灯是串串 联。当发生短路、过载 等异常情况时， 空空气气开开关关 能自动切断电路。
B. 进户输电线、总开关、保险装置、电能表、用电器
C. 进户输电线、总开关、保险装Байду номын сангаас、用电器、电能表
D. 进户输电线、用电器、电能表、总开关、保险装置
9. 如图是深圳某同学家的家庭电路的部分电路图，下列说法中正
确的是
(B )
A. 家庭电路中使用的是直流电，电压是 220 V B. 丁灯的安装及开关的连接是正确的 C. 两孔插座和三孔插座的连接都是正确的 D. 用试电笔正确接触 M 和 N 点时，试电笔的氖管均不发光
(C )
6. 家庭电路中的保险装置(熔丝)要串串 联接在干路上，控制灯 泡的开关要与灯泡串串 联，各个用电器一般要并并 联在电
路中。
7. 在一个家庭中，冰箱正常工作时的电压为
(C )
A. 24 V
B. 36 V
C. 220 V
D. 380 V
8. 下列关于家庭电路的组成顺序正确的是
(A )
A. 进户输电线、电能表、总开关、保险装置、用电器
(B )
16.如图，甲是小明家的一个插座，他用试电笔测试插座的 A 孔氖 管发光，则 A 孔接的是火火 线；乙图是一个台灯的电路示意 图，当把台灯接入电路时，为了安全，应将台灯插头的 D D (选 填“C”或“D”)插脚接火线。
人教版九年级物理全一册练习题 家庭电路
《家庭电路》练习◆基础题1.在家庭电路中,用试电笔辨别输电线时,能使氖管发光的是________线。
为确保安全用电,控制用电器的开关必须安装在________(填“火”“零”或“地”)线上,电饭锅、电冰箱等使用三孔插座,其中一个插孔能将用电器的金属外壳与________连接起来。
2.如图所示,电路中打×处表示断路之处,若开关闭合后,用试电笔测试电路中A、B、C点,则不能使试电笔氖灯发光的点是________。
若故障排除后,闭合开关,灯泡正常发光,再用试电笔测A点,试电笔氖灯________(填“能”或“不能”)发光。
3.图1是小明家洗衣机旁的墙壁上的两孔插座,但洗衣机的电源线上是图2所示的三脚插头,无法正常插入插座中。
小明用钳子把三角插头上的脚“1”折断后,把另外两个脚扭平行,顺利地插入了两孔插座内,这样做洗衣机________(填“能”或“不能”)工作,这样的做法产生的后果是:在________的情况下,会发生触电事故。
◆能力题4.如图为某同学设计的部分家庭电路示意图,其中电器元件连接错误的是( )A.空气开关B.二孔插座C.带开关的灯泡D.三孔插座5.如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用用试电笔插进插座的两孔,氖管均发光。
造成这一现象的原因是( )A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏电灯的灯丝断了6.如图,甲是插线板,请将乙图的内部电路连接完整。
要求:在开关断开时插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时指示灯发光,插孔可提供工作电压,若指示灯损坏,开关闭合时插孔也能提供工作电压。
参考答案◆基础题1.火火大地2.C 能3.能洗衣机外壳漏电◆能力题4.C5.B6.如图所示。
