基于大学生电动方程式赛车设计过程分析
交通与建筑II
基于大学生电动方程式赛车设计过程分析
黄爱维王承梅许镜仪
(南通理工学院，江苏南通226002)
摘要:FSAE赛车项目由南通理工学院汽车服务工程和车辆工程专业合作开展。
本文详细介绍了本次设计
的方法及指导思想。
在设计过程分析中，综合电动汽车的结构特点，对汽车的传功系统、行驶系统、转向系 统、制动系统进行一一分析和布置。
关键词:FSAE赛车;设计;过程分析
中图分类号:U469.696 文献标识码:A 文章编号：1003-5168(2016)02-0100-02
Based on the Analysis of the Design Process of the Electric Formula Racing Car
Huang Aiwei Wang Chengmei Xu Jingyi
(Nantong Institute of Technology,Nantong Jiangsu 226002)
Abstract：FSAE racing project is developed by the Nantong Institute of technology automobile service engineering and vehicle engineering professional cooperation. This paper introduced the design of the method
and its reference. In the analysis and design process, w ith the structural characteristics of the integrated electric vehicle, the transmission system of automobile, driving system, steering system, braking system were analyzed and arranged.
Keywords：FSAE racing;design;process analysis
纯电动汽车是指将车载电池作为唯一动力源，以电机 驱动的方式驱动轮胎旋转,此类车辆能够符合道路交通、安 全法规中各项要求。
随着计算机的发展，电动车技术己经 成熟和完善，使驾驶变得更安全、方便、灵活、髓。
将来，电动汽车可以真正占据传统燃料汽车的未来竞争市场。
在设计过程中，首先从电动机和电池的选择人手，为 了使汽车获得最高行驶速度，经过计算选择电机和电池。
在选好电机和电池后，和设计燃油汽车的底盘一样, 同时综合电动汽车的结构特点，对汽车的传功系统、行驶 系统、转向系统、制动系统进行一一分析和布置[1]。
1纯电动赛车总体设计概述
l.i总体设计要求
设计要求有:赛车尺寸满足赛道和比赛要求限制;排 放要满足环保要求;注意使用时的安全问题;汽车各性能 应满足开发所确定的指标;知识产权保护;避免部件发生 运动干涉;采用可维修或者可维护材料;满足组委会的技 术规范。
1.2总体设目标
设计此赛车的性能并符合Formula SAE竞赛相关规 定和要求的方程式,该车的性能设计目标主要为以下几 点:0 ~ 100m直道加速时间小于12S;设计过程中成本、性 能和可靠性等方面有必要进行考虑；以试验的方式对赛 车进行验证，检测其是否达到设计目标。
主要的测试项 目包括直道加速，侧向速度skid-P ad测试。
总体设计是 以设计出一辆安全可靠、性能均衡、具有良好的驾驶特 性、调整方便且有足够速度的赛车为主要目的。
2全车结构
2.1动力总成和传动系统
主要部件包括动力电池、动力电机、变速机构、发动 机座、驱动轴、差速器基座、链轮/皮带轮、差速器轴承、差 速器、万向节、保护罩及连接紧固装置等。
2.2车架及车身
主要包括车辆承载部分、防滚架和外壳及蒙皮。
主要 部件包括加速踏板、制动踏板、变速杆(换档杆)及相关连
收稿日期= 2016-01-12
作者简介:黄爱维(1989-)，男，颂士在读，研究方向:汽车维修。
HENANKEJI-CHUAGNXINQUDONG 2016.02 100
河南科技•创新驱动..................................■>
接线、车身材料、底板、定风翼、安装基座和连接紧固件等。
2.3悬架系统
主要部件包括减震器、弹簧、悬架机械系统、拉/挺 杆、前/后支柱、直角杠杆/换向机构及连接紧同件等。
2.4制动系统
主要部件包括制动管线、制动块、卡钳、液压缸/泵和 制动盘等。
2.5转向系统
主要部件包括转向齿条/齿轮、转向节、方向盘等。
2.6车轮
主要部件包括轮辆、带耳螺母、轮胎、气门嘴、车轮平 衡块、轮毅轴承及前/后轮毂等。
2.7仪表
主要部件包括电机转速表、动力模块电子系统、车载 计算机、束线准口、仪表板、保险丝、刹车灯、启功机电磁 开关、指示灯、蓄电池、继电器、启动开关、水温表及连接 紧固件等。
2.8其他
主要部件包括座椅、安全带、车架/车身涂装、防火隔 板、后视镜和安全护罩等。
3总体设计进度
首先熟悉发动机及汽车其他配件;依照南通理工汽 车学院现有资料初定总体参数;设计并布置悬架;设计车 架,然后装配各零部件;设计并布置后轴传动，确定传动 方式;设计并布置座椅和转向系统;重新确定轴距;布置 制动系统和电器系统;最后设计并安装车身。
4赛车设计的基本流程
4.1初始规划和调研
了解目车的参觀求和实的可行性。
4.2方案的确定和修改
其任务是提出赛车的设想，主要根据为讨论决策所 选定的目标及对开发目标制定的工作方针和设计原则等 主导思想。
4.3绘制总布置草图
通过绘制总布置草图，确定整车主要尺寸、质量参数 与性能指标以及各总成的基本型式。
在总置草图上要较 准确地画出各总成及部件的外形和尺寸，对轴载荷分配 和质心高度作计算与调整,以便较准确地确定汽车的轮 距、总长、总宽、总高、离地间隙或车身地板髙度等。
4.4车型设计和车身框架模拟设计
使用建模工具比如UG和CAD等常用的机械制作或 者模具打造的模拟软件，对车身的稳定和风阻等方面问题进行适当修改’然后征求领导和专家意见。
4.5赛车设计未来规划
此次设计的方程式赛车为以后实体操作和应用打下 基础。
规划包含如下几方面:设计要求、设计灵感和设计 理论依据，赛车现实用途和生产规格;赛车型号、核定承载 量、构架形式及主要规定指标和参数，赛车要求的基本尺 寸和整车规格、轴承参数，符合规定的环保指标和安全性。
5赛车各系统设计
赛车采用国内外FSAE普遍应用的发动机中置后驱 的布置方式。
5.1悬架总成
对于FSAE赛车悬架系统，赛车采用当今广泛应用于 方程式赛车的双横臂独立悬架。
独立悬架有多种结构形 式，如双横臂式、烛式、麦弗逊式等。
其中,不等长双横臂 式独立户悬架的设计自由度大，悬架控制臂的长度可自 行设定，有较小的非簧载质量。
5.2转向系统设计
针对转向系统方案的确定，赛车的转向机构转向梯 形前置，转向拉杆横置，转向机构为齿轮齿条。
由于在连 接转向节臂、横拉杆以及齿条机构的过程中必然存在微 小的间隙，因此在转向梯形后置的状态下，当车辆转弯 时，来自转向轮的力将会影响整个转向系统，这将对其操 控性产生一定不良的影响。
5.3赛车制动的规划
机械摩擦式制动系统是目前汽车广泛采用的,是利用 摩擦旋转元件来使汽车动能衰减，生活中常见的机械摩擦 式制动元件有鼓式和盘式。
根据大学生方程式赛车赛事 规则，赛车配备的制动系统必须有2套独立的液压回路，以防系统泄露或失效时，至少在两轮上保持有效的制动力。
而盘式制动器的优点就是更稳定的制动系统，更好的水稳 定系统，更好的散热系统，更方便的维护和保养。
6小结
本FSAE设计,主要是对所学的汽车设计知识的总 结。
课题研究包括:电动机的选取,电动机外轮廓尺寸的 确定;还有在选取后对汽车动力性的计算。
而作图环节 更是锻炼了设计者的动手实践能力，学会使用CAD、UG 等绘图工具，并且了解了一些小的技巧。
在设计赛车的 过程中，需要查阅大量的资料才能完成。
参考文献：
[1 ]周定陆,杜子学.汽车总体布置设计应考虑的问题[J]. 汽车研究与开发,2001(2) :23-26.
101 HENANKEJI-CHUAGNXINQUDONG 2016.02。
FSAE大学生方程式赛车(电动版)设计说明书
以大学生方程式赛事为背景，参考广西工学院鹿山学院大学生方程式赛车作为基础，应用汽车理论和汽车设计等相关知识结合比赛规则，对赛车的基本尺寸、质量参数和赛车的性能参数进行选择，对赛车各总成进行选型和总布置，进行赛车蓄能系统、再生制动系统以及行驶系统、传动系统进行设计。
根据同组同学确定的驱动系统，结合比赛需求计算出电池、电容容量和要求，选择电池、电容型号和组合形式，确定出外形尺寸和质量和安装位置。
再为蓄能装置匹配出合适的充电系统。
设计节能环保的再生制动系统,然后按照鹿山二号对纯电动方程式赛车的行驶系统、传动系统进行改动,最后再结合同组同学的参数，确定整车的设计参数。
随着全球能源、环境问题的日益严峻，节能环保的纯电动车辆将会成为下一个时代的主流。
关键词：大学生方程式赛车；总布置；磷酸铁锂电池；超级电容Students Formula One racing events as the background, refer to the Guangxi Institute of Technology the Kayama College Students Formula One racing as a basis for the automotive design and automotive theory and other related information as well as the FSAE competition rules，application of automotive theory and knowledge of automotive design , combined with the rules of the game , the basic dimensions of the car , quality parameters and performance parameters of the car selection , selection and general arrangement of the assembly of the car , the car energy storage system , regenerative braking system and driving system, transmission system design.According to the same group of students to determine the drive system , combined with the game needs to calculate the battery, capacitor , capacity and requirements , select the battery, capacitor model and the combination to determine the shape size and quality , and installation location . Match the charging system for the energy storage device . The regenerative braking system of the design of energy saving and environmental protection , and then follow the Lushan II Formula One racing for pure electric driving system , the transmission system to make changes , and finally combined with the parameters of the same group of students to determine the design parameters of the vehicle .Keywords:college students and Formula One racing ; general arrangement ; lithium iron phosphate batteries ; super capacitor目录1 绪论 (4)1.1 大学生方程式赛事介绍 (4)1.2 大学生方程式的历史 (4)1.3 赛事意义 (5)1.4 国内外发展现状 (5)2 纯电动方程式赛车总布置设计 (6)2.1 赛车主要参数的选取 (6)2.1.1 纯电动方程式赛车机械部分参数的选取 (6)2.1.2 赛车性能参数的选取 (7)2.1.3 悬架主要参数（学院车队提供） (8)2.2 赛车驱动电机的选取 (8)2.2.1 电机类型的选择 (8)2.2.2 电机功率的选择 (9)2.3 赛车各总成选型原则和总布置 (10)2.3.1 悬架、轮胎的选择 (10)2.3.2 制动系统 (10)2.3.3 车架 (11)2.4 人机工程 (11)2.4.1 人体尺寸 (11)2.5 赛车的轴荷分配 (12)2.5.1 学院鹿山2号的轴荷分配 (12)2.5.2 纯电动方程式赛车相对后轴增加的质量分布的计算 (13)2.5.3 纯电动方程式赛车轴荷的分配 (13)3 储能装置的选择 (14)3.1 蓄能装置的容量计算 (14)3.1.1 赛车的续驶里程 (14)3.1.2 蓄能器容量的计算 (14)3.2 蓄能装置类型的选择 (14)3.2.1 高比能量蓄能装置 (14)3.2.2 高比功率储能设备的选择 (17)3.2.3 高比功率装置的计算 (17)3.2.4 超级电容的计算 (22)4 充电器的设计 (24)4．1 锂离子电池充电方法 (24)4.1.1 常用的充电方法[10] (24)4.1.2 赛车充电放式的选取 (25)4．2 赛车的充电要求 (25)4.2.1 赛车的充电要求 (25)4.2.2 充电器方框图 (26)4.2.3 充电器的分析 (27)5 再生制动 (29)5.1 赛车制动力矩的计算 (29)5.1.1 赛车制动力的要求 (29)5.1.2 赛车制动力的计算 (29)5.2 制动距离和制动减速度 (30)5.2.1 制动减速度计算 (30)5.2.2 制动距离计算 (31)5.3 制动效能的恒定性 (31)5.4 制动的稳定性 (31)5.5 前、后制动器制动力的比例关系 (31)5.5.1 求出I曲线 (31)5.5.2 具有固定比值的前、后制动器制动力分析 (32)5.6 赛车要求的最大制动力 (33)5.6.1 赛车最高车速下所具有的能量 (33)5.6.2 塞车的制动力要求 (34)5.6.3 赛车制动器制动力的选取 (34)5.6.4 赛车再生制动路线分析 (36)6 机械传动系统与行驶系 (37)6.1 机械传动系统 (38)6.2 行驶系 (38)6.2.1 车架 (38)6.2.2 车桥和车轮 (38)6.2.3 悬架 (39)致谢 (42)参考文献 (43)1 绪论1.1 大学生方程式赛事介绍全球可利用能源逐渐减少、环境恶化的形式越来越严峻，人类需要一个更安全、低碳的能源体系及环境。
毕业设计(论文)-大学生方程式赛车设计(传动及最终传动系统设计)(含全套CAD图纸)
大学生方程式赛车设计（传动及最终传动系统设计）摘要汽车传动系统的基本功用是将发动机输出的动力传递给驱动车轮，传动系统对整车的动力性和设计中一个重要的组成部分。
本文主要研究的是FSAE方程式赛车传动系统的燃油经济性有很大的影响，故传动系统参数的确定是汽车设计，基于我院LS Racing车队三年来的比赛经验和设计理念，对赛车的传动系统进行优化和改造。
本赛车选用的是铃木CBRR600四缸发动机，差速器是选用德雷克斯勒限滑差速器（Drexler），根据发动机的特性参数、档位比和差速器的工作原理，选择合适的链传动比，计算链条的参数，设计差速器固定支架，合理的布置整个传动系统。
针对传动系统各组成部件，采用ANSYS有限元分析软件对零部件进行强度校核，优化结构使其达到质量轻、强度高的目标。
关键字：FSAE，差速器选型，德雷克斯勒限滑差速器，传动系IFormula SAE of china (transmission and final drivesystem)ABSTRACTThe basic function of auto transmission system is transfer engine power to drive wheels .The transmission system has a great influence in dynamic performance .So the parameter of drive system is one of the important part in automobile design .The article mainly research is drive system design of FSAE racing car. The car drive system optimization and transformation is based on LS Racing team competition experience and design concept in the past three years .The racing car engine is choose SUZUKI GSX-R600 have four cylinder engine .The differential is choose Drexler limited slip differential. According to the characteristics of the engine parameters, gear ratio and differential working principle ,that choose the right chain transmission ratio, calculation chain parameters, design the differential fixed bracket, reasonable arrangement of the drive system. Aimed at the transmission system components, use the ANSYS finite element analysis to check intensity of the parts, that optimize structure enables it to achieve light weight, high strength goal.KEY WORD：FSAE, Differential selection, Drexler limited slip differential, the ANSYS finite element analysis目录第一章大赛背景及发展现状 (1)§1.1 赛事背景 (1)§1.2 国外情况 (2)§1.3 国内情况 (2)第二章绪论 (4)§2.1 传动系统的组成 (4)§2.2 传动系统的功能实现 (4)§2.3 FSAE大学生方程式赛车传动系统的特点 (5)§2.4 中国大学生方程式汽车大赛（FSC）传动规则和要求 (6)§2.5 本次传动系统设计任务 (6)第三章赛车动力总成的选择与布置 (7)§3.1 整车参数与主要结构 (7)§3.2 赛车动力性计算 (9)§3.2.1 主减速比确定 (9)§3.2.2 赛车驱动力的计算 (10)§3.3 赛车动力性的验证与优化 (11)§3.3.1 拟合外特性曲线图 (11)§3.3.2 驱动力-行驶阻力平衡图 (12)§3.3.3 发动机功率-行驶阻力功率平衡图 (13)§3.3.4加速度特性曲线 (13)§3.3.5 动力因数图 (14)§3.4 传动方式确定 (14)第四章动力总成与车架的连接及与驱动轮的传动设计 (18)§4.1 差速器固定 (18)§4.2 车轮法兰设计 (20)§4.3 大小链轮的设计 (21)§4.3.1 链轮齿数1Z、和传动2Z比i的计算与确定 (21)§4.3.2齿数的选取原则 (21)§4.3.3 传动比的确定 (21)§4.3.4 链轮的计算与选取 (22)§4.4 差速器的设计与选择 (26)§4.4.1 差速器原理 (26)§4.4.2 差速器的分类 (27)§4.4.3 方程式赛车的差速器结构选择 (31)§4.4.4 差速器选用说明 (32)§4.5 万向节的选择 (32)§4.5.1 万向节的工作原理 (33)§4.5.2 等速万向节的分类 (33)§4.6 此次设计选用的万向节类型 (36)参考文献 (38)结束语 (38)第一章大赛背景及发展现状随着我国汽车工业的崛起，赛车文化日益蓬勃发展，同时为号召十二五时期党中央提出的科技强国口号，在这样一个背景下，2010年首届中国大学生方程式汽车大赛在上海国际赛车场隆重举办。
FSAE电动赛车整车布置及性能分析
FSAE电动赛车整车布置及性能分析摘要: 大学生电动方程式赛车是在传统燃油大学生方程式赛车的基础上发展起来的，其绝大多数零部件都与燃油车相似，如赛车的车架、制动、传动以及悬架等，其主要差别在于动力系统和电子控制系统。
本文以FSAE大学生电动方程式赛车整车布置及性能分析为研究对象，主要进行以下研究：1）通过研究大学生方程式汽车大赛赛事相关规则以及赛车制造标准要求，掌握电动赛车总体布置方案；2）查阅国内外相关参考文献，从而为整车布置以及整车参数设计提供理论依据；3）首先从车架结构以及车架所使用的材料进行选择说明，通过结构与材料之间的对比，分别选择合适结构和材料来设计车架，建立电动赛车车架的三维模型；4）对悬架采用的类型与部件的设计参数进行讨论说明，然后对悬架特性参数进行计算说明，确定悬架的硬点位置，最后对悬架系统的零部件结构进行设计，从而确定赛车悬架系统；5）首先确定制动系统采用的方案，选择制动器的形式与液压分路系统；然后对制动系统的主要参数与盘式制动器的相关尺寸进行相关计算；最后对整套制动系统的液压驱动机构进行设计计算，包括前后轮制动卡钳的尺寸以及前后轮制动主缸尺寸的大小。
由于电机是驱动电动赛车的唯一动力源，所以它的选择尤为重要，关系到整个汽车的动力性和操纵稳定性。
实际应用时，往往会因为各种情况导致实际转矩和理论转矩出现误差，本文选用永磁无刷直流电机来当作电动赛车驱动系统的驱动电机。
根据方程式汽车大赛规则，FSAE赛车的车架设计内容包括车架的结构布置、车架材料的选择、车架的内部空间布置设计并且设计要符合人机工程。
FSAE赛车车架采用桁架式车架结构，选择了四种厚度不同的的30CrMo钢材，最大限度地缩小赛车的整车重量，使得车架的整体性能得到提高。
结合国内外车队相关悬架优秀设计经验，本文选择了推杆不等长双横臂悬挂。
主要因素有：推杆不等长双横臂悬挂，加工方便，装配精度高，符合学生的技术水平；重心较高的问题，由于采用了铝合金部件和碳纤维材料，可以有效解决；赛车通过传动形式的对比，选择链传动作为本次设计的传动形式。

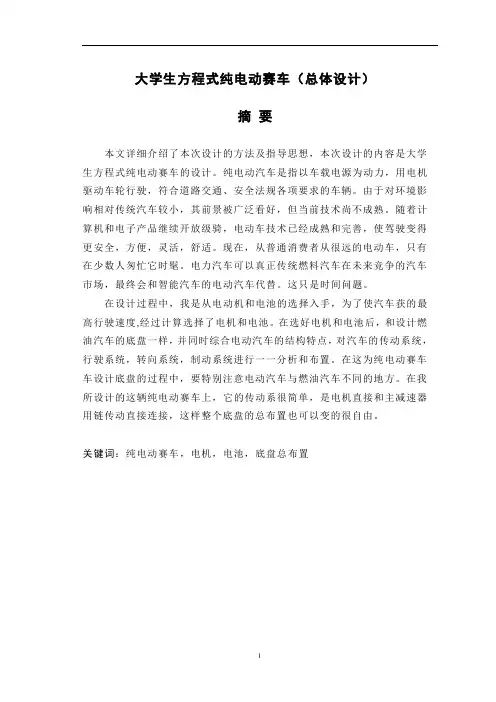

车辆工程专业精品毕业设计大学生方程式纯电动赛车(总体设计)(有cad图+exb图+中英文翻译)
