FSAE电动赛车多连杆式后悬架结构设计与分析开题报告
2010年第一届FSC（FSAE）由中国汽车工程学会、中国21所大学（专）汽车院系、易车（BITAUTO）联合发起并成功举举办,截止2012年11月份，中国已经连续举办了3届FSAE比赛，参赛队伍数量已经由2010年的20支上升到2012年41支。与此同时，北京理工大学、同济大学、厦门理工大学等学校先后成立FSAE车队，并赴国外参赛，积累了一定的比赛经验。FSC立足于中国汽车工程教育和汽车产业的现状，吸收并借鉴其他国家FS赛事成功经验，以培养中国未来汽车产业领导者和工程师为目标的公共教育平台。FSC通过全方位培训，提高学生们的设计、制造、成本控制、商业营销、沟通与协作等五方面的能力，全面提升汽车专业学生的综合素质，为中国汽车产业的发展积蓄人才。FSAE赛车的主要目的是为了全面提升学生的综合能力，同时通过活动创造学术竞争氛围，为院校提供交流平台，进而推动学科建设的提升。
二、悬架的设计及优缺点
1、悬架的设计
悬架是汽车上重要的组成部分,它是车架或承载式车身和车桥或车轮之间弹性连接并传递力和力矩的装置的总称。汽车悬架直接关系到汽车的平顺性和操纵稳定性。其主要功能有把路面作Байду номын сангаас于车轮的垂直反力支承力、纵向反力驱动力和制动力、侧向反力以
及这些反力所造成的力矩传递到车架或车身上。与轮胎一起,吸收和缓冲汽车行驶中由于路面不平所造成的各种制动和冲击,从而保证乘客乘坐舒适和货物的安全。使车身和车轮之间保持有适当的动态几何关系,即车轮跳动时应有正确的运动规律。悬架一般有起着缓冲作用的弹性元件、减振作用的减振器、导向作用的导向机构三部分组成。悬架按左右两侧车轮的运动是否关联,可分为非独立悬架和独立悬架。
图11一减振器；2、12一固定支架；3一纵向推力杆；4一轮毅；5、10一连接杆；6一后摆臂；8一副车架；9、13一上摆臂；11一制动器；14一前摆臂；15一垫圈；16一稳定杆17、18一衬套.
悬架系统设计是赛车总体设计的一个重要组成部分，悬架的性能决定了赛车的性能
表现。悬架设计是一个复杂的过程，涉及的参数计算和考虑因素比较多。不同的车型对悬架提出的设计要求是不同的。如一般轿车对悬架提出的设计要求有：1）保证汽车有良好的行驶稳定性；2）具有合适的衰减震动能力；3)保证汽车具有良好的操纵稳定性；4)有良好的隔音能力；5)汽车制动或加速时，要保证汽车稳定，减少车身纵倾，转弯时车身侧倾角要合适；6)结构紧凑、占用空间尺寸要小；7)可靠的传递车身与车轮之间的各种力与力矩，在满足零部件质量要小的同时，还要保证有足够的强度和寿命。如图2，典型的多连杆独立悬挂结构图。
赛车多连杆后独立悬架设计流程
1、悬架系统结构选型
2、设计车型指标的分析与确定
3、导向机构设计
4、弹性元件设计
5、横向稳定杆设计
6、减振器设计
7、动态仿真
8、生成包洛体
参考文献：
[1]刘松涛，刘云龙，吴宁宁，等.天津大学2010年赛车设计报告[R].上
海：中国汽车工程学会，2010：3-28.
图2
而FSAE赛车悬架设计则要满足以下要求：
1）要具有合适的衰减震动的能力；
2）保证汽车具有良好的操纵稳定性；
3）质量要轻；
4）驾驶员操作和控制容易；
5）安装方便并且易于调整；
如图3、4所示，是国内外赛车后悬架图
图3
图4
2、多连杆式悬架的优缺点
多连杆悬架的优点可以自由的确定主销偏移距,减小因径向载荷引起的干扰力和力矩很好地控制了在制动和加速期间车的纵向点头运动有利于控制车轮的前束、外倾和轮距宽度变化,因此具有良好的操纵稳定性可有效地降低轮胎的磨损,延长其使用寿命从弹性运动学角度来看,在侧向力和纵向力条件下前束角的改变以及行驶舒适性都能得到精确的控制车轮受力点分散,因此连杆可以做得较细小,减轻了质量。多连杆悬架的缺点结构复杂,装配要求高。杆件的增多,占用空间大,车轮跳动时会出现过约束的现象。杆件之间需要衬套,增加衬套的磨损。研发维修成本高。多连杆悬架系统是传统悬架中最先进的悬架系统。但多连杆悬架结构复杂,材料制造要求较高,维修困难,成本较高,使它多用于中高档轿车。
其中,非独立悬架的结构特点是汽车两侧车轮安装在一根整体式车轴的两端。一侧车轮上下跳动时,一定会影响到另一侧车轮的定位参数主要是车轮外倾的改变,但车轮距不会变动。而独立悬架结构特点是左右两侧车轮之间没有刚性的车轴,车轮独自通过悬架的弹性元件和导向杆系与车架相连。在左右车轮的运动关系上,当一侧车轮跳动时,对另一侧车轮的定位参数不产生影响。车轮之间没有运动干涉的结构决定了它较非独立悬良好的性能。本次毕业论文所研究的多连杆后独立悬架主要包括上横臂、下前后摆臂、纵向推力杆、减振器、螺旋弹簧等,它们通过橡胶衬套和各种约束连接，其结构如图1所示
开题报告
文献综述
一、概述
中国大学生方程式汽车大赛（Formula Student China,简称：FSC）是一项由高等院校汽车工程或汽车相关专业在校学生组队参加的汽车设计与制造比赛。FSC是一项非盈利社会公益性事业，项目的运营和发展整合了优秀高等院校资源、整车和零部件制造商资源，获得了政府部和社会各界的大力支持以及品牌企业的资助。社会各界对FSC项目投入的人力支持和资金支持将全部用于赛事组织、赛事推广和为参赛学生设立赛事奖金。
FSAE赛车悬架的优化设计及分析
2、阻尼：阻尼的大小直接影响赛车的反弹速度和行驶平顺性。阻尼过大， 赛车反弹过快，会影响赛车的操控性和稳定性；阻尼过小，则会导致赛车行驶平 顺性降低。
3、几何形状：悬架的几何形状决定了赛车在不同行驶状态下的性能表现。 例如，多连杆悬架可以提供更好的操控性和稳定性，但需要更高的技术要求和更 复杂的结构设计。
二、大学生方程式赛车悬架的设 计
1、确定悬架类型：大学生方程式赛车通常采用麦弗逊式独立悬架，这种悬 架具有结构简单、重量轻、占用空间小等优点。
2、选择合适的材料：考虑到赛车的轻量化和刚度需求，通常会选择高强度 铝合金作为悬架的主要材料。
3、确定弹簧刚度和阻尼：弹簧刚度需要根据赛车重量和赛道特性进行选择， 而阻尼则需根据驾驶风格和赛道条件进行调整。
1、按照设计图纸进行前期准备
在制造阶段，首先要按照设计图纸进行前期准备，包括加工制造、组装等。 要确保各个零部件的尺寸和性能符合设计要求，同时要对材料和加工工艺进行严 格把关，确保赛车制造的质量。Biblioteka 2、安装动力装置和其他附件
在制造过程中，要安装发动机、变速器等动力装置，并连接相关管路和附件。 在这个过程中，要保证各个零部件之间的连接牢固可靠，同时要确保管路和线路 的布置合理，不会影响赛车的性能和安全性。
二、FSAE赛车悬架设计
FSAE赛车的悬架设计需要充分考虑赛车性能的要求和实际行驶情况。一般来 说，FSAE赛车的悬架设计需要考虑以下几个方面：
1、刚度：悬架的刚度是决定赛车操控性和舒适性的关键因素。刚度过高会 导致赛车过于僵硬，操控性虽然好，但舒适性会降低；刚度过低则会导致赛车过 于软弱，操控性降低，同时也会影响赛车的稳定性。
2、性能测试与评估：在完成悬架设计后，需要进行实际的性能测试和评估。 这包括在实验室进行振动测试、刚度测试等，以及在赛道上进行实际的驾驶测试。 根据测试结果对设计进行相应的调整和优化。
FSAE赛车车架的结构分析与优化的开题报告
FSAE赛车车架的结构分析与优化的开题报告一、选题背景FSAE（Formula SAE）赛车竞赛是国际汽联主办的一项汽车竞赛项目，旨在培养青年人的汽车设计和制造能力。
赛车要求具备高性能、高可靠性和高安全性，其中车架结构是赛车设计的核心之一，直接影响车辆的性能和操控性。
因此，本课题选取了FSAE赛车车架的结构分析与优化为研究对象，旨在探讨其结构特点及优化方法，提高车辆的性能和竞赛成绩。
二、研究内容和目标（一）研究内容1. FSAE赛车车架的结构特点及材料选择；2. 车架结构的静力学分析，包括力学模型、受力分析等方面；3. 车架结构的动力学分析，包括振动模态、固有频率、模态分析等方面；4. 车架结构的优化方法，包括拓扑优化、结构优化等方面；5. 基于优化后的车架结构设计静态和动态试验，并对试验结果进行分析。
（二）研究目标1. 深入了解FSAE赛车车架的结构特点及其受力情况；2. 通过力学分析和动力学分析，了解车架结构在静态和动态条件下的应力和振动情况，为后续优化提供基础；3. 熟悉车架优化的方法和流程，针对车架结构特点，提出优化方案，提高车辆的性能和竞赛成绩；4. 对优化后的车架设计进行静态和动态试验，验证优化效果，规范车辆设计和制造流程；5. 为FSAE赛车竞赛提供优秀的车辆设计和制造构思和方案，提高中国赛车水平和竞争能力。
三、研究方法和技术路线（一）研究方法1. 理论分析法：通过文献调研和资料收集，深入了解FSAE赛车车架的结构特点及材料选择；2. 数值模拟法：建立车架的静力学和动力学模型，进行数值模拟，分析车架在静态和动态条件下的应力、振动等情况；3. 优化设计法：结合车架的结构特点，采用拓扑优化、结构优化等方法，提出优化方案，提高车辆的性能和竞赛成绩；4. 试验验证法：设计静态和动态试验方案，对优化后的车架进行验证，分析试验结果并对车架设计和制造流程进行规范。
（二）技术路线1. 车架结构特点和材料选择分析；2. 车架静力学分析和动力学分析，并确定车架应力和振动情况；3. 优化方案设计，包括拓扑优化、结构优化等方法；4. 实验设计和试验验证，对优化后车架进行静态和动态试验，分析试验结果。
FSAE电动赛车多连杆式后悬架结构设计与分析
FSAE电动赛车多连杆式后悬架结构设计与分析摘要：本毕业设计对FSAE赛车后悬架的结构及特点进行比较，综合比对选取适合的后悬架类型；我们最后决定FSAE赛车的后悬架选用多连杆结构。
根据赛车参数，进行了大量的计算，根据数据确立了后悬架的尺寸，材料，以及悬架部件的选取以及参数，然后利用 proe 建立 FSAE 赛车后悬架的三维机构仿真模型；在建立三维模型的过程中，根据坐标来建立三维模型，这样的精度高。
将三维模型导入有限元软件ANSYS 中，进行静力学计算，以及动态分析，对后悬架下控制臂的0.5g 加速工况，0.95g转弯工况的应变和应力进行分析，最后证实了设计满足要求，且存在安全富裕度。
然后进行共振分析，分别选取了五种状态下的振型与固有频率进行比较，来判断下控制臂的结构和材料是否满足设计要求，经过比较得出了下控制臂满足设计要求。
关键词：FSAE赛车；悬架；校核；有限元Lightweight Design Light Truck ChassisAbstract:After the graduation design of FSAE car suspension structure and characteristics of comparison, choose the right rear suspension structure types; The FSAE car suspension parameter calculation,then The FSAE car rear suspension was established based on CATIA 3 d model; Establishment of ADAMS/Car suspension and a simulation model of virtual simulation analysis was carried out on the rear suspension of variation is larger suspension parameters optimization using ADAMS/Insight module; The CATIA model into ANSYS, the static calculation, the suspension column under static, steering and braking conditions of strain and stress were analyzed, and to determine whether a column structure and materials meet the design requirements.Under the environment of ADAMS/Car,Control arm to the traditional process of casting or forging, using the casting and forging can not only save costs, and can lay a foundation for parts of the whole control arm design. In addition, the control arm parts are large stamping equipment, although it into during increased manufacturing difficulty, but it makes a connection with the interchangeability, and the loss of castings and forgings connection part after school as soon as possible to replace the entire assembly. This paper discusses the control arm is made of steel plate stamping forming process, and established the virtual simulation model of automobile suspended frame suspension dynamic simulation analysis. Through the finite element software ANSYS finite element theory and method to create the finite element model, 0.5 g acceleration condition, 0.95 g to jump condition on the working condition and 3.5 g. Stress and strain analysis.Key words: finite element method (fem); The frame; Lightweight; check目录摘要 (I)Abstract ............................................................ I I 目录........................................................... I II 1 绪论 (1)1.1 国内研究现状 (1)1.2 国外研究现状 (2)1.3 本章小结 (3)2 FSAE后悬架的建立 (3)2.1 FSAE赛车悬架的选择 (3)2.2 后悬架参数设计 (5)2.2.1 后悬架固有频率的选择 (5)2.2.2 四轮定位参数 (6)2.2.3 FSAE赛车悬架刚度计算 (6)2.3 本章小结 (9)3 对FSAE的后悬架进行三维建模 (10)3.1 悬架运动学特性分析 (13)3.2 本章小结 (16)4 控制臂有限元分析 (16)4.1 有限元法的介绍 (16)4.2 控制臂有限元模型建立 (17)4.2.1 几何模型 (17)4.2.2 网格划分及网格质量控制 (18)4.2.3 材料属性定义 (18)4.2.4 惯性释放及模型的约束与加载 (19)4.3 典型极限工况控制臂结构有限元分析 (19)4.3.1 0.5g加速工况 (19)4.3.2 0.95g转向工况 (20)4.4 共振分析 (22)4.5 本章小结 (25)5 结论 (26)参考文献 (27)致谢 (29)1 绪论FSAE(FSAE)是在社会上的经济的支持下，为我们大学生提供一个发挥长处的平台，经过有关部门的的大力支持，以及大学生踊跃的参加，已经在不断地走向成熟。

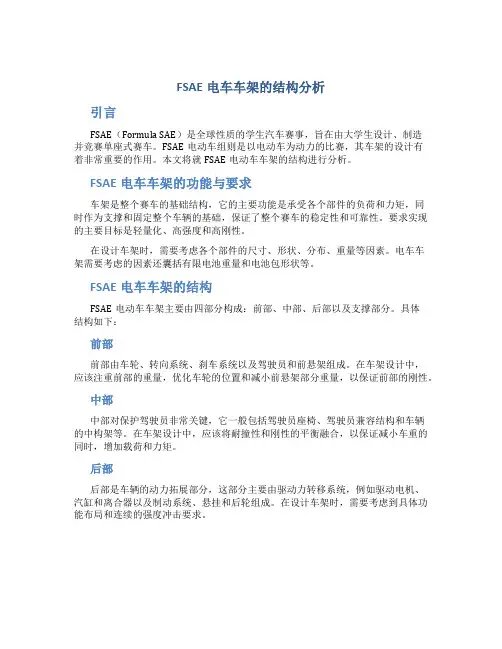

FSAE电车车架的结构分析
FSAE电车车架的结构分析引言FSAE（Formula SAE）是全球性质的学生汽车赛事，旨在由大学生设计、制造并竞赛单座式赛车。
FSAE电动车组则是以电动车为动力的比赛，其车架的设计有着非常重要的作用。
本文将就FSAE电动车车架的结构进行分析。
FSAE电车车架的功能与要求车架是整个赛车的基础结构，它的主要功能是承受各个部件的负荷和力矩，同时作为支撑和固定整个车辆的基础，保证了整个赛车的稳定性和可靠性。
要求实现的主要目标是轻量化、高强度和高刚性。
在设计车架时，需要考虑各个部件的尺寸、形状、分布、重量等因素。
电车车架需要考虑的因素还囊括有限电池重量和电池包形状等。
FSAE电车车架的结构FSAE电动车车架主要由四部分构成：前部、中部、后部以及支撑部分。
具体结构如下：前部前部由车轮、转向系统、刹车系统以及驾驶员和前悬架组成。
在车架设计中，应该注重前部的重量，优化车轮的位置和减小前悬架部分重量，以保证前部的刚性。
中部中部对保护驾驶员非常关键，它一般包括驾驶员座椅、驾驶员兼容结构和车辆的中构架等。
在车架设计中，应该将耐撞性和刚性的平衡融合，以保证减小车重的同时，增加载荷和力矩。
后部后部是车辆的动力拓展部分，这部分主要由驱动力转移系统，例如驱动电机、汽缸和离合器以及制动系统、悬挂和后轮组成。
在设计车架时，需要考虑到具体功能布局和连续的强度冲击要求。
支撑支撑是所有重要部分的基础，它由地面直接接触的部分和支持整个车辆的主要框架组成。
它能够为到处不同部分的能量和力矩提供平衡和平衡，同时尽可能地减少重量，提高整车的灵活性。
FSAE电车车架的材料在车架设计中，材料的选择是至关重要的，因为各个部分的质量和性能都取决于材料的选择。
FSAE车架经常采用碳纤维复合材料或铝合金材料。
1.碳纤维复合材料碳纤维的强度比铝高，密度却比铝低，因此其强度重量比非常优秀。
此外，它还具有优异的抗腐蚀性。
2.铝合金材料铝合金的强度重量比比钢高，但比碳纤维要低。
ChinaFSAE方程式赛车悬架系统设计分析
毕业设计说明书学院：机械工程系(专业)：车辆工程题目：方程式赛车悬架系统设计分析毕业设计（论文）中文摘要目录1 绪论 (1)1.1 引言 (1)1.2 FSAE大学生方程式汽车大赛简介 (1)1.3 赛事意义 (4)1.4 课题的主要任务 (5)2 FSAE悬架设计 (6)2.1 FSAE底盘规则概况 (6)2.2 悬架概述 (8)2.3 悬架设计要求 (9)2.4 悬架结构的选型 (10)2.5 双横臂独立悬架导向机构的设计 (11)2.6 FSAE赛车悬架参数 (15)2.7 车轮定位参数 (23)2.8 弹性元件、减震器的选择与布置 (24)2.9 A臂材料与尺寸 (25)2.10 连接件及轴承的选择 (26)2.11 CAD图与CATIA三维实体图 (29)2.12 主要零件的受力分析 (40)3 方程式悬架的运动仿真 (45)3.1 ADAMS软件简介 (45)3.2 ADAMS基本模块 (46)3.3 前悬架模型的建立 (47)3.4 模型的仿真 (53)3.5 仿真曲线的后期处理 (60)结论 (66)参考文献 (67)致谢................................................. 错误!未定义书签。
1绪论1.1引言悬架是现代汽车上的重要总成之一[1]，由于双横臂悬架有较好的运动特性，因此在越来越多的轿车的前悬上得到应用，特别是在赛车上，更是得到广泛运用，其设计好坏对操纵稳定性、平顺性和安全性有着重要的影响。
操纵稳定性不仅影响到汽车驾驶的操纵方便程度, 而且也是决定汽车高速安全行驶的一个主要性能[2]。
本文根据中国FSC大赛规则对赛车的悬架系统进行了设计与分析。
汽车的四轮定位决定了整车的运动性能，前转向轮的定位整合了转向与悬架系统的所有几何参数[3]。
悬架的运动学性能直接影响操纵稳定性等汽车使用性能，而正确的车轮定位参数能够使赛车的运动性能得到良好地发挥，同时还能够增加赛车的安全性与舒适性提高轮胎的使用寿命[4]，减轻驾驶员的驾驶疲劳。
FSAE方程式赛车车架设计-开题报告
(1)通过此次毕业设计能为FSAE赛车提供出车架的设计方案，能填补学校在这方面的空白之处，也 能为学校组建FSEA方程式赛车作出微薄的贡献。
（2）通过专业综合训练，综合运用汽车设计课程和其他相关的理论与实际知识，掌握汽车设计的一 般规律，学习正确的设计思想，培养分析和解决实际问题能力。
（3）通过汽车设计专业综合训练，使自己掌握运用标准，手册和查阅相关资料的能力，培养专业的 设计能力。
现。在发达国家，很多高校已经从事Formula SAE 超过20 年时间，拥有大量资金和试验基础的情况 下，他们的作品已经基本达到了专业水平，最高时速可达到甚至超过200km/h，0 到100km/h 加速时 间一般都在4.5s 以内。从原先在SAE Mini Baja 比赛中的8hp 发动机到现今Formula SAE 中E 在多方面都取得了惊人的成绩，并且该项比赛一直保持了发 展的态势。
三、技术路线（研究方法）
调研并收集 FSAE 赛车车架资料 对赛车车架进行总体布置 运用 Pro/e 建立初步的模型 有限元模型的建立 NO 对车架进行有限元分析
对 FSAE 车架进行优化设计 Yes
车架定型
总图设计出图 完成设计和设计说明书
四、进度安排
（1）1 周：领取题目，资料收集；调研； （2）2 周：继续调研，整理开题报告，制定完成方案和路线； （3）3 周：开题答辩，设计任务总体方案，草图设计； （4）4 周：总体设计方案，草图的审核与修订和计算； (5) 5-10 周：包括底盘，副车架，专用装置的设计、计算与校核； (6) 11-12 周：总图设计和部件图的修订，整理设计计算说明书； (7) 13 周：整理、修订、审核； (8) 14 周：预答辩； (9) 15 周：修订； (10) 16 周：答辩
学术分析
FSAE方程式赛车后悬架总成设计摘要：悬架系统是汽车车身与车轮之间的传力连接装置的总称，决定汽车的舒适性、稳定性和安全性。
本文介绍FSAE赛车的后悬架的设计原则，方法及相关步骤,根据给定的设计参数，采用双横臂式悬架。
通过已知参数，包括车轮定位参数选定，对悬架未知参数进行设计和计算，求出悬架几何计算、得出各种刚度计算和校核、阻尼系数计算等。
由得出的参数，选择布置方案及零部件方案，设计给出一套完整的后悬架各零部件的设计和装配设计。
关键词：FSAE赛车,后悬架系统,双横臂式悬架,参数设计FSAE formula after the supension assembly designXU Xiao HanChongqing Jiao Tong university Chongqing 400074ABSTRACT: The suspension system is a general term for all power transmission coupling means between the car body and the wheels, So the study FSAE racing suspension remains a very importantissue. This article is to introduce the FSAE car rear suspension design principles, methods and related steps, starting with the use of a given design parameters proposed suspension of three designs to determine the type of suspension structure by comparing the advantages and disadvantages; to overhang frame design parameters, including wheel alignment parameters selected, the suspension geometry calculations, various stiffness calculation, the damping coefficient calculation based on the results of the design parameters。
FSAE电动赛车多连杆式后悬架结构设计与分析答辩PPT
缓冲汽车行驶中由于路面不平所造成的各种制动和冲击,
从而保证乘客乘坐舒适和货物的安全。悬架一般由起着 缓冲作用的弹性元件、减振作用的减振器、导向作用的 导向机构三部分组成。
本次毕业论文所研究的多连杆后独立悬架主要包 括上横臂、下前后摆臂、纵向推力杆、减振器、螺旋 弹簧等,它们通过橡胶衬套和各种约束连接。 赛车悬架应当具备下列条件:
共振分析的主要作用就是能够确定设计中所有部件 的固有频率和振型，因为只要是机械在运作，就肯定会 有动载荷的干扰，如果不进行处理，在行车过程中将会 产生共振，引起巨大的噪声，甚至又可能破坏部件的结 构。
通过分析下推杆的频率在 500Hz 以上，而由于路 面的因素引起车辆共振的频率一般为 1~80Hz。因此， 不会因为路面的因素而使下推杆发生共振现象参考中北大学方程式赛车，确定为FSAE赛车的，外
倾角=-1°，主销后倾角=0°，主销内倾角=0°，前
束=0°。
五、模型的建立及有限元分析及有限
用 proe所建的模型图为： 元分析
1、0.5g 加速工况
对后悬架的推杆进行分析
0.5g加速工况推杆等效位移图
0.5g加速工况推杆等效应力图
0.5g加速工况分析：
（其中E为弹性模量）
后轮距1180mm，初步选取L为800mm，L2为60mm，a
为43mm，b为177mm
l1
2 l2 a2
60 2 43 2 66 mm
L C a b 180 mm 2
Cb 300N / MC
所以d=28.6mm 取29mm
4）四轮定位参数
2.然后利用 proe 建立 FSAE 赛车后悬架的三维 机构模型；将三维模型导入有限元软件中，判断 下控制臂的结构和材料是否满足设计要求。
FSAE电动赛车多连杆式后悬架结构设计与分析中期报告
1)本毕业设计对FSAE赛车后悬架的结构及特点进行比较，综合比对选取适合的后悬架类型；根据赛车参数，进行了大量的计算，根据数据确立了后悬架的尺寸，材料，以及悬架部件的选取，
2)然后利用proe建立FSAE赛车后悬架的三维机构仿真模型；将三维模型导入有限元软件ANSYS中，进行静力学计算.
中期报告
系名
专业
学生姓名
班级
学号
论文（设计）题目：
FSAE电动赛车多连杆式后悬架结构设计与分析
本人在该论文（Βιβλιοθήκη 计）中具体应完成的工作：1.根据赛车参数，进行了大量的计算，根据数据确立了后悬架的尺寸，材料
后利用proe建立FSAE赛车后悬架的三维机构仿真模型；将三维模型导入有限元软件ANSYS中，进行静力学计算。
然后对推杆划分网格，考虑推杆座，球饺接座，安装衬套和推杆的连接因此使用自动网格工具和设置网格大小。
再次对推杆进行约束。在施加约束时，由于没有找好约束点，ansys分析后的结果与现实中的位移不符，且应力也不相同，因此在施加约束这一过程中，存在问题，正在不断实验中。
中期报告
3.指导教师对该学生前期研究工作的评价（是否同意继续研究工作）
3)对后悬架下控制臂的加速工况，转弯工况的应变和应力进行分析，并进行模态分析，判断下控制臂的结构和材料是否满足设计要求。
中期报告
2.目前存在的问题，下一步的主要研究任务，具体设想与安排（要详细内容）
控制臂主要由四部分组成，推杆座，球饺接座，安装衬套和推杆。对推杆进行有限元分析时，首先定义推杆的料厚5mm.材料弹性模量 MPa。泊松比 。密度； 。
指导教师亲笔签字：
年月日
基于FSAE大学生电动方程式赛车的副车架设计与分析
载荷施加主要通过悬架硬点进行。施加方向参考以车架 尾部方向为 x 轴正方向、车架左边为 y 轴正方向、向上为 z 轴正方向的三维坐标系。同时将悬架硬点标号，方便后续约 束讲解。如图 3 所示。
图 3 悬架硬点标号顺序
2.3 4种工况条件的设置和结果分析
