接地装置的安装规定
接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。
一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。
2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀
锌处理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。
最小允许规格、尺寸
.。
2024年煤矿井下电气设备保护接地安装规定
2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。
第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。
第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。
第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。
第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。
第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。
第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。
第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。
第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。
第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。
第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。
第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。
第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。
第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。
第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。
第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。
第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。
第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。
GB50169-92电气装置安装工程 接地装置施工及验收规范
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
接地装置安装
接地装置安装2020-06-1924.1 一般规定24.1.1接地装置安装工程应按已批准的设计进行施工。
24.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。
24.1.3接地装置宜采用钢材。
接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。
24.1.4在地下不得采用裸铝导体作为接地体或接地线。
24.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。
2 使用的材料必须符合国家现行技术标准，并有合格证件。
3 严格按照生产厂家使用说明书规定的操作工艺施工。
24.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。
24.1.7埋置深度。
打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。
防止接地体受机械损伤及受到腐蚀。
24.1.8接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。
接地体通常不小于两根，相互间的距离以2500~3000mm为宜。
24.1.9在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。
在地下的接地体严禁涂刷防腐涂料。
24.2 施工准备24.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。
电气装置安装工程 接地装置施工及验收规程
电气装置安装工程接地装置施工及验收规程电气装置安装工程接地装置施工及验收规程概述：在电气装置的安装工程中，接地装置是非常重要的一项施工工作。
接地装置的良好施工和验收规程能够确保电气设备的安全运行，并保护人身和财产的安全。
本文将深入探讨接地装置的施工及验收规程，并提供个人的观点和理解。
一、接地装置施工规程1. 施工前准备：在进行接地装置的施工前，需要进行充分的准备工作。
明确施工过程中所需的设备和材料，并保证它们的质量和数量符合要求。
另外，还要仔细研读相关的图纸和规范，确保对施工流程有清晰的了解。
2. 接地电极的安装：接地电极的安装是接地装置施工的核心环节。
在进行电极的布置时，应考虑地质条件、电流规模等因素。
电极应垂直埋设于地下，深度应符合规范的要求。
在安装时，应注意电极与其他设备的距离，避免相互干扰。
3. 接地导体的安装：接地导体是将接地电极与电气设备连接起来的关键部分。
在进行导体的安装时，应选择质量良好、导电性能优异的材料，并采用符合规范的连接方式。
导体的固定必须牢固可靠，避免在使用过程中发生松动或脱落。
4. 施工验收及记录：接地装置施工完成后，需要进行验收和记录工作。
验收的内容包括接地电阻的测量、接地性能的检查等。
确保接地装置达到设计要求，并记录下验收结果，作为以后的参考依据。
如有不合格的地方应及时进行修复和整改，直到满足规范的要求为止。
二、接地装置验收规程1. 接地电阻的测量：接地电阻是评价接地装置良好性能的重要指标之一。
在进行验收时，需要使用专业的电阻测量仪器进行测量。
接地电阻的测量应在施工完成后的适当时间进行，以确保土壤的干燥状态。
测量结果应与设计要求进行比对，且不得超过规范规定的允许范围。
2. 接地性能的检查：验收时还需要对接地装置的接地性能进行检查。
可以通过使用万用表等仪器，对接地导体和设备的接地状态进行测试。
确保接地装置与设备之间的导通性良好。
并核对连接件是否紧固可靠，避免在使用过程中出现接触不良或腐蚀现象。
接地装置和室内接地线的施工方法及技术规范
接地装置和室内接地线的施工方法及技术规范接地装置是用来保护电气设备和用户的安全的重要设备。
正确施工和安装接地装置是确保电气系统正常运行的关键。
下面将介绍接地装置和室内接地线的施工方法和技术规范。
1.型号选择：根据电气系统的负载特性和需要保护的设备类型，选择合适的接地装置型号。
常见的接地装置包括接地母线、接地极、接地网等。
2.安装位置选择：接地装置应尽可能靠近主要的电气设备，以最大限度地减小接地电阻。
选择安装位置时应远离辅助设备，避免电磁干扰。
3.接地电极的埋设：接地电极一般使用铜材料制作，埋设时应选择通风、干燥的土壤，避免水分腐蚀。
埋设深度应根据具体地质条件进行合理确定，一般应不少于1.5米，以保证接地电极与土壤有充分接触。
4. 接地电极的连接：接地电极与接地装置之间的连接应选择直径大于25mm的铜排或铜线进行连接。
连接处应采用压接方式，确保接触牢固，并防止氧化。
5.接地电极的测试：接地装置安装完毕后，应进行接地电阻测试。
通常情况下，接地电阻应小于4欧姆，以确保接地系统的正常工作。
1.导线选择：室内接地线一般采用铜芯导线，导线截面积应根据电气系统的负载特性和需要保护的设备类型进行合理选择。
同时，导线的绝缘层应符合国家标准，以保证绝缘性能达标。
2.接地线的铺设：接地线应独立敷设，并不得与其他线路共用管道。
铺设过程中应避免弯曲过度和切割过量，以防绝缘层损坏和导线负载过高。
3.接地线的固定：接地线的固定应采用合适的固定设施，如钉子、挂钩等。
固定点应均匀分布在每个房间，避免接地线松动或摇晃。
4.接地线的接头：接地线与地线之间的连接处应采用合适的接头进行连接，接头应确保接触良好，并防止氧化。
5.接地线的测试：接地线安装完毕后，应进行绝缘电阻测量。
绝缘电阻应大于0.5兆欧姆，以确保接地系统的正常工作。
总结：在进行接地装置和室内接地线的施工时，需要遵守相关的技术规范，并严格按照规范要求进行施工和安装。
只有确保接地系统的质量和可靠性，才能保证电气系统的正常运行和用户的安全。

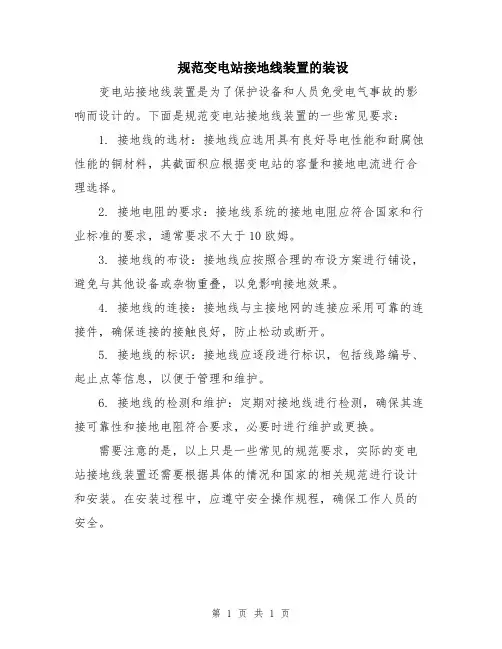

规范变电站接地线装置的装设
规范变电站接地线装置的装设
变电站接地线装置是为了保护设备和人员免受电气事故的影响而设计的。
下面是规范变电站接地线装置的一些常见要求：
1. 接地线的选材：接地线应选用具有良好导电性能和耐腐蚀性能的铜材料，其截面积应根据变电站的容量和接地电流进行合理选择。
2. 接地电阻的要求：接地线系统的接地电阻应符合国家和行业标准的要求，通常要求不大于10欧姆。
3. 接地线的布设：接地线应按照合理的布设方案进行铺设，避免与其他设备或杂物重叠，以免影响接地效果。
4. 接地线的连接：接地线与主接地网的连接应采用可靠的连接件，确保连接的接触良好，防止松动或断开。
5. 接地线的标识：接地线应逐段进行标识，包括线路编号、起止点等信息，以便于管理和维护。
6. 接地线的检测和维护：定期对接地线进行检测，确保其连接可靠性和接地电阻符合要求，必要时进行维护或更换。
需要注意的是，以上只是一些常见的规范要求，实际的变电站接地线装置还需要根据具体的情况和国家的相关规范进行设计和安装。
在安装过程中，应遵守安全操作规程，确保工作人员的安全。
第 1 页共 1 页。
(整理)电气装置安装工程接地装置施工及验收规范GB50169-2006
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。
2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。
3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。
4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。
5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。
6. 接地装置的接地电阻应符合规定标准。
通常，井下设备的接地电阻不得大于规定值（如10欧姆）。
7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。
8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。
9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。
以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。
接地装置安装工艺
接地装置安装工艺19.1 基本规定（1）接地装置的埋设深度其顶部不应小于0.6m，角钢及钢管接地极应垂直配置。
（2）垂直接地极长度不应小于 2.5m，其相互之间的间距如设计无要求，一般不小于5m。
（3）接地装置埋设位置距建筑物不宜小于 1.5m，遇到垃圾灰渣等处理埋设接地装置时，应换土并分层夯实。
（4）当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面0.2m处敷设50～90mm厚的沥青层，其宽度应超过接地装置2m。
通过人行通道的接地装置埋深大于3m时，可不设沥青层。
（5）接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机构强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药处的药皮敲净后，刷净后，刷沥青做防腐处理。
（6）明敷设接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨变补偿。
（7）接地干线跨越门口时应暗敷设于地面内（做地面以前埋设好）。
（8）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×40mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转变部分为0.5m。
（9）明敷设接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不超过10mm。
（10）转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。
（11）全部人工接地装置接地干线支持件等金属钢材一律镀锌，铜材应做涮锡处理。
19.2 施工准备19.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。
19.2.2 材料要求（1）品种规格1）镀锌钢材（角钢、钢管、扁钢、圆钢等）；2）铜材（铜管、铜排等）；3）辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。
（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。
接地装置安装
接地装置施工部分内容1、一般规定2、接地装置选择3、接地装置的敷设4、接地体（线）的连接5、避雷针（线、网、带）的连接6、配电电气装置的接地7、建筑物电气装置的接地一、一般规定电气装置的下列金属部分，均应接地或接零1、电机、变压器、电器、移动电器具等底座、外壳；2、电器设备的转动装置；3、室内、外配电装置的金属及靠近带电部分的金属护栏，金属门；4、电缆接线盒、终端头、电缆保护管；、5、电缆桥架、支架、井架；6、装有避雷线的电力线路杆；7、装在电线杆上的电力设备；8、承载电器设备的构架和金属外壳；9、铠装电缆的金属护套；10、发电机中性电柜外壳、发电机配出线柜、封闭母线的外壳及其他裸露的金属部分。
11、安装在配电屏、控制屏和配电装置上的电器测量仪表、继电器和其他低压电器的外壳；二、接地装置的选择1、各种接地装置应利用直接埋入地中或水中的自然接地体。
2、利用自然接地体：2.1 埋在地下的金属管道，（不包括有可燃或有爆炸物质的管道）；2.2 金属井管；2.3 与大地有可靠连接的建筑物的金属结构；2.4 建筑物的金属管、桩、金属梁、柱，设计规定的混泥土中的钢筋；2.5 生产用起重机的轨道、金属走廊、平台等金属构架；3、人工接地网。
4、除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的采用圆钢、扁钢，垂直敷设的可采用角钢和钢管。
腐蚀严重的地段，应适当加大截面，或采用阴极保护等措施。
5、不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线。
6、在高土壤电阻率的降低接地电阻的措施（常用措施）：6.1 加降阻剂；6.2 采用多层接地措施；三、接地装置的敷设1、接地体顶面埋地深度应符合设计要求，无设计时，不应小于0.6M；2、接地极应垂直配置；接地极引出线的垂直部分与接地装置连接（焊接）部分外侧100mm范围内应做好防腐，防腐前先除锈、残留焊药。
3、垂直接地体的间距不宜小于其长度的2倍，水平接地体无设计要求时不宜小于5米；4、接地线在马路、穿墙等处要有防止机械损伤的措施（保护管、角钢等）；在有化学腐蚀处应有防腐蚀措施；6、接地干线应在不同的两点及以上与接地网相连；7、每个电气设备应以单独的接地线与接地汇流板或接地干线相连接，严禁串联。
