梁平法标注资料
梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1? 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2? 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3? 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d ?纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4? 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5? 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8? 检查楼梯间平台梁、平台板是否没有支座?这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上?在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9? 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等? 10? 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11? 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考? ?12? 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
若有管道穿梁，应预埋套管，并应满足构造要求。
? 这就需要现场工程师懂得，梁得什么区域才可以开洞不得瞎开连梁开洞，《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)53页有框架梁开洞，就要参考构造手册，对照设备图得要求，看看是不是合理，如果不合理，就要提出来13? 看看结构设计，施工有无困难，能不能保证施工质量，提出合理化建议? 着重指出，柱梁中心对称，梁宽度方向奇数根钢筋，柱这侧也是奇数根钢筋柱中间那根钢筋与梁中间那根钢筋顶牛必须建议设计修改为奇偶配，不得奇奇搭配奇奇搭配，施工无法实施奇奇搭配，施工无法实施，不能保证工程质量，必须提出合理化建议设计变更14? 注意梁的预埋件是否有遗漏，特别是公共建筑外墙，装修所要求的埋件。
埋件比植筋好，新建工程，少用或不用植筋。
植筋——是一种加固改造工艺，不是新建工艺，一个管理得好得项目部，应该避免新建植筋。
植筋技术出现在《混凝土结构加固设计规范》（GB 50367-2006）KL1(9)400*700φ8@100/200(4)4Φ20G4Φ14该梁某跨梁支座处原位标注为：梁上部2Φ20+6Φ25 6/2梁下部6Φ25φ8@100/150(4)请问该跨梁跨中的配筋截面图是怎样的集中标注处的4Φ20表示为通长筋，但原位标注处只有2Φ20+6Φ25 6/2，如何保证通长筋配置该跨的架立筋是怎么的问题补充：我理解是不是这样的：根据原位标注，第一排有2根20和4根25的，其中2根20的放置在角部并通长，另外4根25的延伸至梁跨的1/3处，但其中有两根25的在跨中部位要各自分别连接一根20的以保证集中标注的4根通常筋。
第二排有2根25的延伸至梁跨的1/4处，但不知是摆放在角部还是中间不知以上理解是否正确还望高人指点！据说是最佳答案的：该跨梁的配筋是上部上一排纵筋是6Φ25，下一排纵筋是2Φ20，下部纵筋6Φ25，四肢箍8个间距150mm，加密区100mm。
2Φ20放角部，6Φ25放中部，构造筋G4Φ14 ，沿梁高每侧两根。
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，用集中标注，那么集中标注4Φ20适合多数跨。
对于少数不同配筋跨，就用原位标注，那么适合该跨。
此跨梁没有架立钢筋，架立筋在平面表示法中应该写在括号内。
请教下建筑结构梁平法施工图的识图问题~~~一个框架梁上写有:KL9a（1）350*600一级钢10间距100/200（4）4三级钢25；4三级钢25N2三级钢14（-0.260）（抱歉，钢筋等级的符号和间距符号打不出来）然后写的这些东西指到一个框架梁上，请问，这是什么意思在钢筋下料的时候应该如何计算k是框架l是梁9a是编号350*600截面大小（1）跨数1跨箍筋加密区是100mm 非加密区200mm上面四个25圆三级钢；下面四个25圆的三级钢中间抗扭钢筋14mm 括号里是标高也可能是别的图纸说明里有单元4 梁平法施工图井字梁JZL XX （XX）、（XXA）或（XXB）C）梁集中标注的内容，按梁的编号、断面尺寸、箍筋、梁上部通长筋(或架立筋)、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差等内容依次标注。
其中前五项为必注值，最后一项有高差时标注，无高差时不注。
a）梁的编号按表规定标注。
b）断面尺寸，当为等断面梁时，用B*h表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即为，为根部高度，为端部较小的高度；当为加腋梁时，用表示，其中为腋长，为腋宽。
c）梁的箍筋，包括箍筋的钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔，当梁箍筋为同一间距和肢数时不需用斜线；当加密区与非加密区箍筋肢数相同时，则将肢数注写一次；箍筋肢数写在括号内。
例如：Φ8@100/200（2）表示箍筋采用HPB235级钢筋，直径为Φ8，加密区间距为100mm，非加密区间距为200mm，均为双肢箍。
Φ8@100（4）/150（2）表示箍筋采用HPB235级钢筋，直径为Φ8，加密区间距为100mm，四肢箍，非加密区为间距150mm，双肢箍。
当抗震结构中的非框架梁、悬挑梁、井字梁及非抗震结构中的各类梁采用不同箍筋间距及肢数时，也用斜线“/”将其分隔，先注写梁支座端部箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写跨中部分的箍筋间距及肢数。
例如：10Φ8@100（4）/200（2）表示直径为Φ8的箍筋，梁支座两端各有10个四肢箍，间距为100mm；梁跨中部分箍筋为双肢，间距200mm。
d）梁的上部通长筋或架立筋。
所注规格与根数应根据结构受力要求及箍筋肢数等构造要求确定。
当同排纵筋中既有通长筋又有架立筋时，应采用加号“+”将两者相联，注写时须将梁角部纵筋写在加号的前面，架立筋写在加号后面的括号内。
当全部采用架立筋时，则将其全部写入括号内，因为架立筋与支座纵筋的搭接与纵筋之间的搭接长度是不同的。
如2 20+（2Φ12）常用于四肢箍时，2 20为梁角部通长筋，2Φ12为架立钢筋。
单跨非框架梁时的架立筋不必加括号。
当梁上部纵筋和下部纵筋均为通长筋，且多数跨相同时，可同时标注上部与下部通长筋的配筋值，用分号“；”将上部与下部通长筋隔开来，少数跨不同时，采用原位标注。
例如2 18；2 20表示上部配置2 18通长筋，下部配置2 20通长筋。
e）梁侧面纵向构造钢筋或受扭钢筋配置。
当梁腹板高度450mm时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。
此项注写以大写字母G打头，紧跟注写设置在梁两个侧面的总配筋值，且对称配置，如G4Φ12表示梁每侧各配置2Φ12纵向构造钢筋。
当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，紧跟注写配置在梁两个侧面的总配筋值，且对称配置并同时满足梁侧面纵向构造钢筋的间距要求而不重复配置。
如N4 14表示梁每侧各配置2 14受扭纵筋。
受扭纵筋应按受拉考虑锚固与搭接，而架立钢筋锚固与搭接长度可取15 。
f）梁顶面标高相对于该结构楼面标高的高差值，有高差时，将其写入括号内。
如（-0.100）表示梁面标高比该结构层标高低0.1m。
D）梁原位标注内容为梁支座上部纵筋、下部纵筋、附加箍筋或吊筋及对集中标注的原位修正信息等。
a）梁支座上部纵筋，指该部位含通长筋在内的所有纵筋，标注在梁上方该支座处。
当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，角部纵筋写在前面。
如6 22 4/2 表示上排为4 22，下排为2 22；2 22+2 18表示支座上部纵筋一排共4根，角筋为2 22，2 18置于中部。
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的纵筋相同时，可仅在支座的一边标注配筋值。
当梁上部钢筋在某跨通长布置时，应在该跨梁的中间部位标注梁上部钢筋。
b）梁的下部纵筋标注在梁下部跨中位置。
当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开，当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，角部纵筋写在前面。
当下部纵筋均为通长筋，且集中标注中已注写时，则不需在梁下部重复做原位标注。
如图4-3第一跨下部纵筋6 25 2/4，则表示上一排纵筋为2 25，下一排纵筋为4 25，全部伸入支座锚固。
c）附加箍筋或吊筋应直接画在平面图中的主梁上，在引出线上注明其总配筋值（箍筋肢数注在括号内）。
当多数附加横向钢筋相同时，可在图纸上说明，仅对少数不同值在原位引注。
d）当梁上集中标注的内容一项或几项不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬臂部位，根据原位标注优先原则，施工时应按原位标注数值取用。
E）井字梁一般由非框架梁组成，井字梁编号时，无论几根同类梁与其相交，均应作为一跨处理，井字梁相交的交点处不作为支座，如需设置附加箍筋时，应在平面图上注明。
柱上的框架梁作为井字梁的支座，此时井字梁可用单粗虚线表示（当井字梁高出板面时可用单粗实线表示）；作为其支座的框架柱上梁可采用双细虚线表示（当梁高出板面时可用双细实线表示）以便区分。
F）在梁平法施工图中，当局部梁布置过密无法注写时，可将过密区域用虚线框出，放大后再用平面注写方式表示。
2）、断面注写方式断面注写方式，就是在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根用断面剖切符号引出配筋图，并在其上注写断面尺寸和配筋具体数值的方式来表达梁平面整体配筋。
断面注写方式既可单独使用，也可与平面注写方式结合使用。

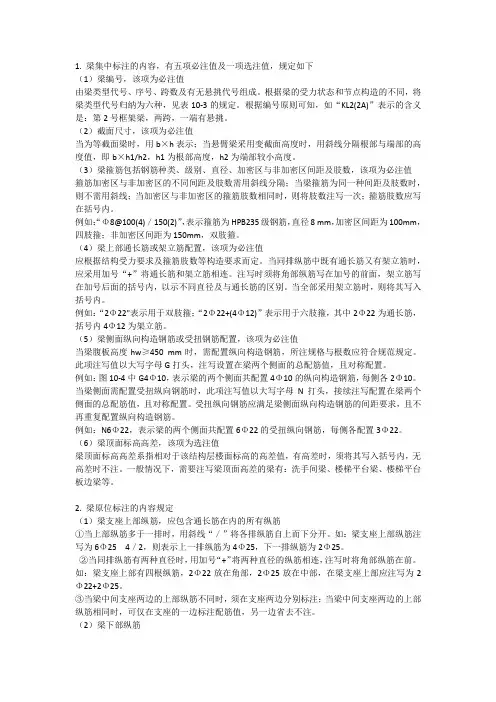

梁平法说明
1. 梁集中标注的内容，有五项必注值及一项选注值，规定如下（1）梁编号，该项为必注值由梁类型代号、序号、跨数及有无悬挑代号组成。
根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。
根据编号原则可知，如“KL2(2A)”表示的含义是：第2号框架梁，两跨，一端有悬挑。
（2）截面尺寸，该项为必注值当为等截面梁时，用b×h表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即b×h1/h2，h1为根部高度，h2为端部较小高度。
（3）梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
“Φ8@100(4)／150(2)”，表示箍筋为HPB235级钢筋，直径8 mm，加密区间距为100mm，例如：四肢箍；非加密区间距为150mm，双肢箍。
（4）梁上部通长筋或架立筋配置，该项为必注值应根据结构受力要求及箍筋肢数等构造要求而定。
当同排纵筋中既有通长筋又有架立筋时，应采用加号“+”将通长筋和架立筋相连。
注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内。
例如：“2Φ22"表示用于双肢箍；“2Φ22+(4Φ12)”表示用于六肢箍，其中2Φ22为通长筋，括号内4Φ12为架立筋。
（5）梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值当梁腹板高度hw≥450 mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。
此项注写值以大写字母G打头，注写设置在梁两个侧面的总配筋值，且对称配置。
例如：图10-4中G4Φ10，表示梁的两个侧面共配置4Φ10的纵向构造钢筋，每侧各2Φ10。
当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。
梁平法施工图原位标注ppt课件
1-1断面图
2-2断面图
5：当梁中间支座两边的上部纵 向钢筋相同时，可仅在支座上 部的一边标注配筋值，另一边
可以6 2省5 4/2去不标注。
12
1-1断面图
2-2断面图
梁的平面注写方式示例（局部）
练习二：画出下列各断 面图
1
2Байду номын сангаас
34
2 25
2 22
2 10
2 10
8100（2）
2 25 8200（2）
位。
作业：
1、知识巩固：根据教材P112页，图5.20模 仿绘制梁的平法施工图，并练习画出各个配
筋断面图
2、预习：梁下部纵向钢筋的标注
回顾旧知
平面注写方式包括： 集中标注：相同数值集中标注 原位标注：不同数值原位标注，主要是钢筋配置
集中标注包括：梁编号 梁截面尺寸 梁箍筋 梁上部纵向钢筋+（架立筋）；梁下部贯通筋 梁侧面纵向构造钢筋或抗扭钢筋配置 梁顶面标高高差（该项为选注内容）
梁的平面注写方式示例（局部）
原位标注包括
本节课的学习任务
有1：不当同梁支的座表上示部方纵向法钢。筋只有一
种直径4，20 并只在同一排布置时
4 20
配筋断面图
原位标注示例（局部）
梁的平面注写方式示例（局部）
2：当梁支座上部纵向钢筋 多余一排时，用斜线“/” 将各排纵筋自上而下分开
配筋断面图
6 25 4/2 原位标注示例（局部）
梁的平面注写方式示例（局部）
1-1断面图 6 25 4/2
2-2断面图 6 25 4/2
2 10
8100（2）
2 10
8200（2）
3-3断面图
梁平法标注资料
梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
梁柱钢筋平法标注图解
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
梁平法标注
梁平法表示简单总结一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200 L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的受扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的受扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25（-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁的平法标注基础
梁中常见钢筋的计算方式
上部跨中筋：
计算公式： 上部跨中筋单长=净跨长度+锚固长度 锚固长度按照受拉钢筋抗震锚固长度表中取值。
梁中常见钢筋的计算方式
腰筋：
计算公式： 构造钢筋单长=净跨长度+锚固长度（20*d） 抗扭钢筋单长=净跨长度+锚固长度（40*d）
梁中常见钢筋的计算方式
拉筋：
计算公式： 拉筋长度=梁宽-2*混凝土保护层 厚度+2*10*d 当梁宽≤350mm时，拉筋直径为 6mm；梁宽＞350mm时，拉筋直径 为8mm。拉筋间距为非加密区箍筋 间距的2倍。当设有多排拉筋时，上 下两排拉筋竖向错开布置。（如设 计图纸中对拉筋有明确要求，则以 图纸为准）
三、影响梁钢筋计算的因素
影响梁钢筋计算的因素
1、结构设计的抗震等级，直接影响梁箍筋的加密区范围。 2、梁钢筋保护层的厚度。 3、结构使用的混凝土标号，直接影响梁钢筋的锚固长度。
四、梁中常见钢筋的计算方式
梁中常见钢筋的计算方式
梁中常见的钢筋形式：
梁中常见钢筋的计算方式
上部贯通筋：
计算公式： 上部贯通筋单长=各跨长之和-左支座-右支座+锚固长度 端支座锚固长度取值： 1.纵向受拉钢筋抗震锚固长度LaE 2.支座宽度-混凝土保护层厚度+15*d
谢谢！
梁平法标注基础介绍中铁四局集团厦门市轨道交通2号线3标一工区制图规则标准化结构设计图纸数字化符号化结构构造标准化构造详图形象化直观化施工易懂易操作分结构层设计的图纸与水平逐层施工的顺序完全一致施工识图记忆查找均方便施工工程师对结构易形成整体概念监理方便可以实现高效率地对所有构件逐一进行全面质量检查梁的平法标注基本制图规则梁的平面标注包括集中标注和原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值
梁平法标注资料
梁平法标注资料梁平法施⼯图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝⼟强度等级等看图要点：1 根据相应的建筑平⾯图，校对轴线⽹、轴线编号、轴线尺⼨；2 根据相应的建筑平⾯图的房间分隔、墙柱布置，检查梁的平⾯布置是否合理，梁轴线定位尺⼨是否齐全正确。
3 仔细检查每⼀根梁的编号、跨数、截⾯尺⼨、配筋、箍筋、相对标⾼。
⾸先根据梁的⽀承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密⽽且间距不是100，⽽是5d纵向钢筋连接区域的箍筋加密，与抗震⾮抗震⽆关4 若为主梁时，检查附加横向钢筋有没有遗漏，截⾯尺⼨、梁的标⾼是否满⾜次梁的⽀承要求。
5 检查梁的截⾯尺⼨及梁的相对标⾼与建筑图洞⼝尺⼨、洞顶标⾼、节点详图等有⽆⽭盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；问清楚往往某些图纸出现⼀些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有⽀座这是很普遍的设计通病楼梯间平台梁、平台板没有⽀座，是很普遍的设计通病因为楼梯梁、平台板⼀般搁置在后砌填充墙上在施⼯主题需要⼈员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有⽀座的问题发⽣9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 ⾮矩形截⾯梁，还得结合截⾯详图看图，且应看与建筑图中的详图有没有⽭盾⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要剖⾯详图——因为⾮矩形截⾯梁——平法写不到家——唯有画图，才可以看出那个⾓⾓落落有或者没有钢筋这主要是⼀些装饰线条等⾮矩形截⾯类梁构件11 初学者可以通过亲⾃翻样，画出梁的配筋⽴⾯图、剖⾯图、模板图、甚⾄画出各个钢筋的形状和尺⼨动⼿画画，看图识图，⽤图来配合思考12 检查各设备专业的管道、设备安装与梁平法施⼯图有⽆⽭盾，楼层较⼤设备基础下⽅，⼀般应设置梁。
梁平法标注
原位标注——梁下部纵筋
• 梁下部纵筋：
• 1． “/”分隔——当下部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。
• 2． “+”相联——当同排纵筋有两种直径时，用 加号“+”将两种直径的纵筋相联，注写时角筋写在 前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 6Φ25 2（-2）/4，
梁钢筋的标注方法
梁编号
截面尺寸 箍筋 上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。 • 原位标注： • 1、梁支座上、下部纵筋 • 2、吊筋、附加箍筋
梁钢筋的标注方法
上部受力筋
下部受力筋
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋： • 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号 “+”将两种直径的纵筋相联，注写时将角部纵筋写 在前面。 • 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 • 例 6Φ25 4/三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 • 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； • 当梁箍筋为同一种间距及肢数时，则不需用斜线； • 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
建筑设计图纸——梁的平法标注
（四）、吊筋长度
1、当梁高hb≤800时 当梁高hb≤800时,吊筋斜度为45度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin45×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径） 2、当梁高hb＞800时 2、当梁高hb＞800时,吊筋斜度为60度。吊筋长度公式推导为： 吊筋长度＝b＋50×2＋（hb－2C）/sin60×2＋20d×2 （式中b为次梁的宽度,hb为框架梁的高度,C为框架梁的保护层厚度,d为吊筋 钢筋直径）
2、支座负筋 （1）第一排支座负筋
楼层框架梁第一排支座负筋包括端支座负筋和中间支座负筋
端支座 中间支 座
左端支座第一排负筋长度＝伸入左端支座内长度+伸入首跨内长度
右端支座第一排负筋长度＝伸入右端支座内长度+伸入尾跨内长度
中间支座第一排负筋长度＝伸入中间支座左跨长度+中间支座宽+伸入中间支座右跨长度
架立筋3：
[ln尾-max(ln中2，ln尾）/3 - ln尾 /3]+150*2
5、下部非贯通筋
1）、抗震情况
下部非贯通钢筋 一、在端跨： （一） 判断直锚或弯锚
hc-C>=LaE(或la)
hc-C<LaE(或la) （二）计算公式：
直锚
弯锚
1. 直锚： max(laE,hc首/2+5d）+ln首（或尾）+max(laE,hc中/2+5d） 2. 弯锚：15d+(hc首-C)+ln首（或尾） +max(laE,hc中/2+5d） 二、在中间跨：
表示1号框架梁、两跨、截面宽为300，截面高为700 表示箍筋为圆10的钢筋，加密区间距为100，非加密区间距为200，4肢箍 前面的2B25表示梁的上部贯通筋为两根二级25的钢筋，（2B12）表示两跨的上部无负筋区布置两根圆12的架立筋，后面的 2B25表示梁的下部贯通筋为两根二级25的钢筋 表示梁的侧面设置4根二级16的构造纵筋，两侧各为2根。 表示梁的端支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有两 根二级25的属于支座负筋。 表示梁的中间支座有6根二级25的钢筋，分两排布置，其中上排为4根，下排为2根，因为上排有两根贯通筋，所有上排只有 两根二级25的属于支座负筋。，中间支座如果只标注一边另一边不标，说明两边的负筋布筋一致。
梁平法标注知识
N4C14 ; ：这里表示的是梁的侧面纵筋采用4根直径为14MM的三级钢筋，受力类型为抗扭设计，N：代表抗扭的意思，如果是G则代表构造腰筋；
XQJ9 W5CK HJ3T R5P3 ZFZR DS63 VD0V 0ZGX T4DR KFJW QEA3 Z8E1 H51P 2HLW FGS5 TUXC X4F4
HG70 EJY9 0217 8W53 YFRW 9HJW Y53W JZKD 4GWU PJU0 KLR3 GDZY A1P8 AWGV EL98 63QE 82QD
最后提供一组CAD2008激活码
产品: AutoCAD 2008
序列号: 666-66666666
申请号: S4UE 0X8R WRS9 VFP3 YH2K 288H
注册激活码：
HZQ6 9YD4 ZVKV RTP3 KS3E DZH2 JD48 EGXX L4WJ AXGR 7HNY DVL8 5RF3 R44D 3428 G5GA KFHGX9AE 1AGZ QARY VJP3 NU6K CRNZ FT5Q 5DEH QHPG T629 LXYR K2VD VQHU AE99 1GGC VHH4 N0LS

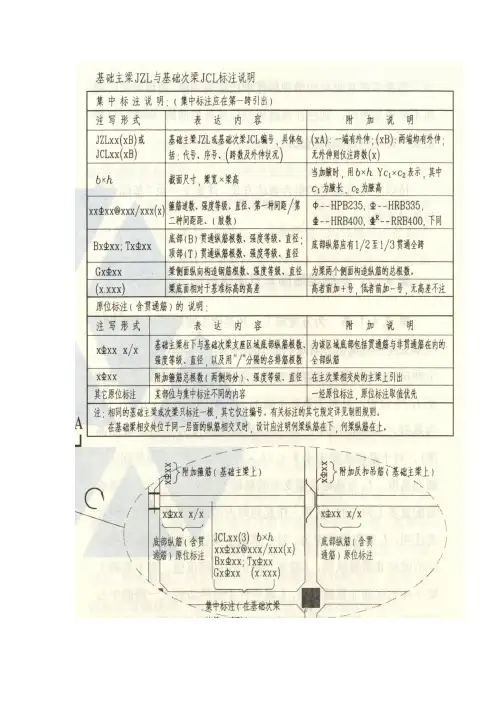

JL1(7B):400*900 B8@200(4) B:4C25 ; T:4C20 ; N4C14 ;LA8@400
JL1(7B):400*900 ：表示基础梁7跨，两端有悬挑 梁截面宽400高900；
B8@200(4) ：表示箍筋是B一般代表2级钢筋也有可能图纸上表示不一样，这个你要看一下图纸下的说明；B8：表示B级钢筋直径8MM的，＠200(4)：表示间距200，使用4肢箍形式；
