德尔格麻醉机三种故障及维修方法
德尔格麻醉机常见故障解析
此故障出现时，显示屏也显示器件出错。一般来说，马达无动作是马达冲顶造成的，所以应先按上述更换测速传感器件，避免马达再次冲顶。马达无动作，一般有两种情况，一是马达冲顶时，马达丝杆卡住，马达无法动作，此故障比较好判断，用手扳动呼吸器囊，扳不动则马达卡死。这时可以拆开马达，重新组装马达丝杆。二是由于马达连续冲顶，造成内部驱动电路损坏，此时可以测量马达驱动电压，如无电压，则内部电路损坏，马达驱动电路上有四只大功率三极管，通过控制三极管的通断来控制马达的运转。经测量有两只三极管断路，更换同型号三极管后，开机实验，马达工作正常。
德尔格麻醉机常见故障解析
更新时间：2011-1-器出现负压高报警时，要特别注意仪器内负压泵的声音，可以听到负压泵负荷很大，并且声音低沉。这时，打开仪器盖后，看到负压泵上接着一个白色的空气过滤器，过滤器发黑，证明空气过滤器已堵塞，更换空气过滤器，故障排除。
2、 呼吸器马达冲顶
当仪器出现此故障时，显示屏上出现器件出错。马达冲顶，说明马达转速失控，怀疑马达测速电路故障。这时，可以将呼吸器外罩打开，可以看到，马达下部带有一测速光栅和一个光电感受器，打开机器观察，光电器件的发光管是否有红光，无则损坏，更换光栅和光电器件，仪器恢复正常。
3、 呼吸器马达无动作
麻醉机的常见故障维修及日常维护保养

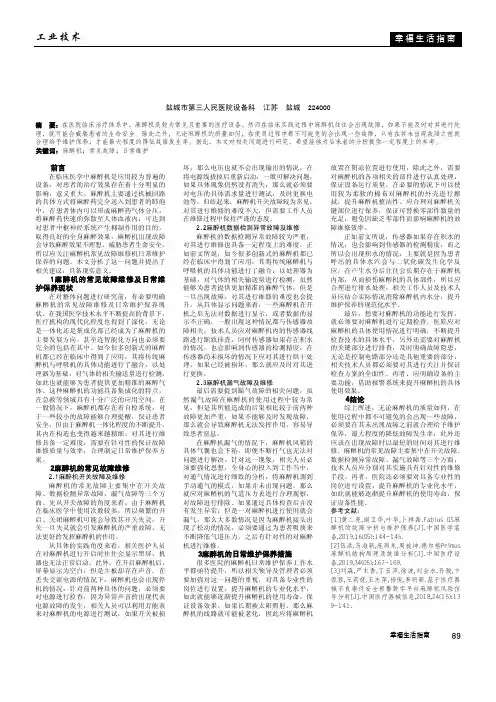

工业技术幸福生活指南89幸福生活指南麻醉机的常见故障维修及日常维护保养张 军盐城市第三人民医院设备科 江苏 盐城 224000摘 要：在医院临床治疗体系中，麻醉机是较为常见且重要的医疗设备，然而在临床实践过程中麻醉机往往会出现故障，如果不能及时对其进行处理，就可能会威胁患者的生命安全。
除此之外，无论麻醉机的质量如何，在使用过程中都不可避免的会出现一些故障，只有在其未出现故障之前就合理给予维护保养，才能最大程度的降低故障发生率。
据此，本文对相关问题进行研究，希望能够为后来者的分析提供一定程度上的参考。
关键词：麻醉机；常见故障；日常维护前言在临床医学中麻醉机是应用较为普遍的设备，对患者的治疗效果存在着十分明显的影响，意义重大。
麻醉机主要通过机械回路的具体方式将麻醉药完全送入到患者的肺泡中，在患者体内可以形成麻醉药气体分压，将麻醉药快速的弥散至人体血液内，可达到对患者中枢神经系统产生抑制作用的目的，取得良好的全身麻醉效果，麻醉机出现故障会导致麻醉效果不理想，威胁患者生命安全，所以应关注麻醉机常见故障维修机日常维护保养的问题。
本文分析了这一问题并提出了相关建议，具备现实意义。
1麻醉机的常见故障维修及日常维护保养现状在对整体问题进行研究前，有必要明确麻醉机的常见故障维修及日常维护保养现状。
在我国医学技术水平不断提高的背景下，医疗机构的现代化程度也得到了深化，无论是一体化还是集成化都已经成为了麻醉机的主要发展方向，甚至连智能化方向也必须要完全的包括在其中。
如今很多创新式的麻醉机都已经在临床中得到了应用，其将传统麻醉机与呼吸机的具体功能进行了融合，以处理器为基础，对气体的相关输送量进行检测，如此也就能够为患者提供更加精准的麻醉气体。
这种麻醉机的功能具备集成化的特点，在急救等领域具有十分广泛的应用空间。
在一般情况下，麻醉机都存在着自检系统，对于一些较小的故障能够合理提醒，保证患者安全，但由于麻醉机一体化程度的不断提升，其内在构造也变得越来越精细，对其进行维修具备一定难度，需要有针对性的保证故障维修质量与效率，合理制定日常维护保养方案。
麻醉机常见故障及排除方法
麻醉机常见故障及排除方法一）检测故障的步骤1、先检查各部件的连接是否有问题。
（包括各种管路、储气囊、碱石灰罐、蒸发器等）。
2、检查换向阀、排气阀等转动灵活不灵活。
3、检查流量计性能正常不正常。
4、气路渗漏检查。
（二）维修实例1、换向阀现象：换向阀的手柄转不动。
判断：换向阀芯锈死。
维修：拆下换向阀的手钮及前后板，再小心的拆下阀芯，用细纱纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。
2、排气阀现象：排气阀手柄转不动。
判断：排气阀阀芯锈死。
维修：拆开排气阀，小心的拆下阀芯，用细砂纸打磨掉阀芯及阀套的锈迹，再在阀芯及阀套上涂凡士林，按原位置装好，保证其转动灵活。
3、快速供氧阀现象：在没有打开流量计的情况下，气体出气口有气流。
判断：快速供氧阀坏。
维修：拆开快速供氧阀，换O型圈或弹簧。
4、流量计现象：O2，N2O比例低于1.5：3.5 判断：齿轮调节装置松动。
维修：将N2O齿轮顶丝松开，使齿轮轴可自由转动，旋转O2、N2O旋钮，使O2、N2O比例为1.5：3.5。
固定O2旋钮，用手转动O2齿轮，使O2齿轮与挡轮卡死，将N2O齿轮顶丝拧紧。
5、N2O安全阀现象：N2O流量计浮子不动。
判断：若流量计没问题，则为N2O安全阀有问题。
维修：拆开N2O安全阀，更换N2O安全阀的膜片。
6、呼吸回路现象：呼吸回路漏气。
判断：将换向阀手钮置于“成人手动”位置，用手堵住Y形接头，打开快速供氧阀开关充气，气道压力应达到3kPa。
若1分钟后，压力下降到0.1kPa，为漏气。
维修：检查各接口，并保证它们的连接良好。
如发现橡胶垫，储气囊，波纹管损坏或老化，更换后再试漏。
7、蒸发器（1）现象：麻醉机周围有药味。
判断：蒸发器注药口和排药口漏药。
维修：检查蒸发器注药口和排药口的密封圈、垫有无损坏。
如有，更换之。
（2）浓度不准现象：蒸发器输出浓度与刻度差别很大。
判断：蒸发器内部故障。
维修：寄回厂家，由厂家维修。

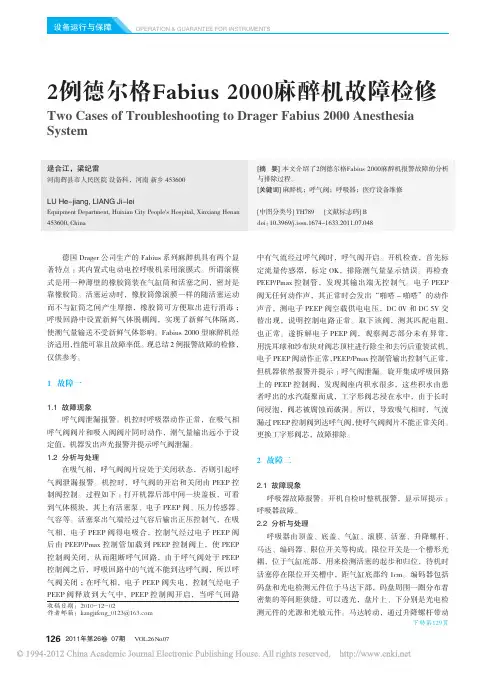

2例德尔格Fabius2000麻醉机故障检修
2011年第26卷 07期 V OL.26 No.07126OPERATION & GUARANTEE FOR INSTRUMENTS德国Drager 公司生产的Fabius 系列麻醉机具有两个显著特点：其内置式电动电控呼吸机采用滚膜式。
所谓滚模式是用一种薄壁的橡胶筒装在气缸筒和活塞之间，密封是靠橡胶筒。
活塞运动时，橡胶筒像滚膜一样的随活塞运动而不与缸筒之间产生摩擦，橡胶筒可方便取出进行消毒；呼吸回路中设置新鲜气体脱耦阀，实现了新鲜气体隔离，使潮气量输送不受新鲜气体影响。
Fabius 2000型麻醉机经济适用，性能可靠且故障率低。
现总结2例报警故障的检修，仅供参考。
1 故障一1.1 故障现象呼气阀泄漏报警。
机控时呼吸器动作正常，在吸气相呼气阀阀片和吸入阀阀片同时动作，潮气量输出远小于设定值，机器发出声光报警并提示呼气阀泄漏。
1.2 分析与处理在吸气相，呼气阀阀片应处于关闭状态，否则引起呼气阀泄漏报警。
机控时，呼气阀的开启和关闭由PEEP 控制阀控制。
过程如下：打开机器后部中间一块盖板，可看到气体模块，其上有活塞泵、电子PEEP 阀、压力传感器、气容等。
活塞泵出气端经过气容后输出正压控制气，在吸气相，电子PEEP 阀得电吸合，控制气经过电子PEEP 阀后由PEEP/Pmax 控制管加载到PEEP 控制阀上，使PEEP 控制阀关闭，从而阻断呼气回路，由于呼气阀处于PEEP 控制阀之后，呼吸回路中的气流不能到达呼气阀，所以呼气阀关闭；在呼气相，电子PEEP 阀失电，控制气经电子PEEP 阀释放到大气中，PEEP 控制阀开启，当呼气回路中有气流经过呼气阀时，呼气阀开启。
开机检查，首先标定流量传感器，标定OK，排除潮气量显示错误。
再检查PEEP/Pmax 控制管，发现其输出端无控制气。
电子PEEP 阀无任何动作声，其正常时会发出“啪嗒-啪嗒”的动作声音，测电子PEEP 阀空载供电电压，DC 0V 和DC 5V 交替出现，说明控制电路正常。
麻醉机的常见故障维修及日常维护保养研究
麻醉机的常见故障维修及日常维护保养研究摘要：麻醉机属于现代医疗设备，主要用于手术室。
麻醉机由多个系统、多个部件组成，需定时维修保养。
但在机体一体化水平持续提升后，各种电子元件以及集成电路的故障发生率下降。
但在外科手术频率日益升高的背景下，必须保证麻醉机性能，做好麻醉机日常维护保养，确定麻醉机可始终稳定运行，最大程度上规避故障发生。
关键词：麻醉机；常见故障；日常维护保养麻醉机属于现代医疗服务中常用的一种医疗设备，承担着为患者提供氧气、全身麻醉等重任。
该仪器可有效控制麻醉药物吸入量以及氧气吸入量，保证取得最佳麻醉效果，保证用药及用氧的均衡性及稳定性，辅助临床救治患者。
若麻醉机发生故障无法正常工作，不仅会导致麻醉工作难以正常进行，甚至会导致患者昏迷或死亡。
为最大化麻醉机的应用价值，明确常见仪器故障并制定有效维修方案，做好仪器日常维护保养，保证仪器性能是非常有必要的[1]。
1.常见故障维修1.1漏气故障及维修漏气属于麻醉机常见故障，主要在仪器内、外部高压气路部位发生。
在高压作用影响下发生的漏气现象会有气流声产生，所以该故障多可及时发现并确定故障部位。
若属于气路管漏气，则需及时进行气路管更换或气路管加固操作，但在维修处理之前必须重点分析气路管的气体高压耐受度。
实际进行漏气问题查找时，可通过手动检测方法及设备自检方法达到查找目的。
若进行手动查找，需充满皮囊气体，用手握住皮囊。
若有漏气现象，压力维持时间多在10秒以内。
若不能维持风向压力，系统频率自行补充新鲜气体或增加气体流量，也代表有漏气发现。
若进行仪器自检，仪器发现漏气现象后，会第一时间发出警报，提醒工作人员[2]。
确定漏气问题存在后，需第一时间进行检修工作。
若因吸收罐密封圈、胶垫磨损或油污导致的漏气现象，需第一时间进行清洗或更换操作；若因拆装操作频繁进行，降低二氧化碳吸收罐密封性导致漏气问题发生，第一时间检查漏气部位，尝试吸收罐重新安装；若因挥发罐、麻醉机不匹配导致的漏气，需及时检查挥发罐是否锁紧，或及时更换匹配挥发罐。
德尔格麻醉机常见故障的维修处理
马达出现故障的表现形式主要马达冲顶或马达不运行等故障。如果故障属于马达不运行情况，大多数都是由供电故障造成的，需要检查马达或者麻醉机供电情况，查看其是否存在供电中断或者接触不良等情况。如果经过检测之后，机体内部和马达都处于正常供电情况下，则需要对控制箱驱动板的电压进行全面检查，该检查方式为电路回路检查。如果麻醉机的电压和电流都属于正常情况下，应该对滚膜气压进行检查，需要将气缸和滚膜之间的气压进行适当调节，这样就能够解除故障。如果出现马达冲顶情况，首先需要辨别故障产生之前是否出现报警情况。麻醉机主要借助马达活塞运动技术，这样能够设置呼吸频率以及潮气量等，维持患者呼吸状态。如果呼吸机出现冲顶情况，可能是由于光栅计数器挥着终止开关出现问题，这主要是由于马达需要依赖于控制指令运行，在运行期间如果马达无法接收到操作指令，就可能出现失控问题，此时需要更换故障部件。在通电之后如果马达能够正常运行，然而在短时间内风箱出现响声异常情况，马达卡机，该类故障主要是马达冲顶之后导致丝杆出现变形情况造成的。在拆卸马达之后，矫正丝杆位置，之后再安装马达，这样就能够正常运行。
麻醉机属于现代化科技发展的产物，其工作状态的正常化能够在较大程度上影响患者的生命安全。所以在麻醉机出现故障之后需要对其进行全面排查，并且采取有效措施排除故障。在实际应用麻醉机时有助于麻醉师精确提升麻醉效果，还能够同时设置呼吸机功能，完成麻醉师设定的呼吸频率和潮气量维持患者呼吸，确保患者生命安全。其次，不仅需要对呼吸机进行定期检修和测试，更换陈旧零件，还需要麻醉机使用人员和科室注重日常保养和清洁麻醉机。定期检查电路回路情况，及时更新老化电路，清洗钠石灰垢，二氧化碳浓度以及脉搏氧饱和情况，监测呼吸机容量等。过滤器异物定期排除以及检测设备整体密封性，设定各类传感指标等。在使用麻醉机期间，需要注重维修，保养和检测，这样能够全面提升麻醉机的使用寿命，为患者提供较好的医疗服务。
Dr(a)ger Fabius麻醉机常见故障分析及检修2例
Dr(a)ger Fabius麻醉机常见故障分析及检修2例
牟强善;朱继军;李英
【期刊名称】《现代医学仪器与应用》
【年(卷),期】2007(000)005
【摘要】Dr(a)ger Fabius麻醉机是上海德尔格医疗器械公司的产品,整机性能优良,操作方便,使用可靠.一般使用几年后会出现以下故障:负高压报警,伺服电动机冲顶和背光灯不亮等故障.本文针对这些故障进行了具体分析,并记录实际故障检修过程,现将维修过程总结如下,供使用该机型的同行参考.
【总页数】2页(P74-75)
【作者】牟强善;朱继军;李英
【作者单位】山东省日照市东港医院设备科,山东,日照,276800;山东省日照市东港医院设备科,山东,日照,276800;山东省日照市东港医院设备科,山东,日照,276800【正文语种】中文
【中图分类】TH77
【相关文献】
1.Drager-Fabius麻醉机常见故障的检测与维修 [J], 李伯彬;侯利平
2.医用Drager Fabius麻醉机的常见故障及维护 [J], 程清源
3.Drager Fabius麻醉机的常见故障及维修 [J], 黄祺祥
4.Drager Fabius麻醉机的常见故障及维修 [J], 冯元元
5.Dr ger Fabius麻醉机常见故障分析及检修2例 [J], 牟强善;朱继军;李英
因版权原因，仅展示原文概要，查看原文内容请购买。
德尔格FabiusCE麻醉机呼吸器故障分析与维修
2010年第25卷 08期 V OL.25 No.08128OPERATION & GUARANTEE FOR INSTRUMENTSFabius CE 麻醉机是德国德尔格公司生产的一款电控麻醉机，其设计原理决定了故障的特殊性。
本文就“呼吸器故障”报警的3种情况进行分析，并总结了维修方法。
1 故障一故障现象：膜压偏出正常范围。
分析与维修：电控的呼吸机在工作的时候需要一个由泵产生的膜压作为工作基础。
这个压力值的常规范围是180~220mbar 之间，在维修模式中可以看到这个值。
一般情况下是膜压偏高。
因为在泵的进气口有一个过滤器，如果工作环境达不到标准或者长时间没有对机器进行保养，在工作一段时间后这个过滤器会脏堵，膜压会高于220mbar(有时候到250mbar 时也能正常工作)。
呼吸器没有这个膜压的支持就不会工作。
临时取下过滤器判断，通常膜压值会恢复正常，比较少见膜压偏低或者不稳。
膜压恒定偏低一般是管道连接问题。
膜压不稳一般都是低压阀下面的密封圈老化泄漏引起的。
2 故障二故障现象：马达不工作。
分析与维修：检查供给呼吸机马达的电压是否正确。
可以从电源支持板（Power Supply PCB，图1中的X1）找到测量端口。
它的2脚就是供给马达的28V 电源端口。
如果没有这个电压，再测量如图3所示的1~2脚，看看有无1 CPU 模块；2 EPROM 图 1 驱动板结构图1 电源模块；2 滤波保护器；3 变压器；4 控制面板5 中央调节器；6 驱动板；7 显示屏；8 主板9 可充电电池；10～11 压力传感器图 2 控制箱结构图德尔格Ｆａｂｉｕｓ ＣＥ麻醉机呼吸器故障分析与维修Failure Analysis and Troubleshooting of Drager Fabius CE Anesthesia System[摘 要] 本文介绍了德尔格Fabius CE麻醉机有关呼吸器的三种常见报警故障的分析及解决办法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德尔格麻醉机三种故障及维修方法
更新时间：2014-07-09 08:49:04 点击次数：123
关于德尔格麻醉机维修的三种方法：
故障现象一：呼吸器工作正常，但无潮气量输出，例如潮气量设置60OmL时无呼出潮气量。
故障维修：由于fabius列麻醉机均具有自检功能，在待机状态时，进行开机前的自检，首先连接好完整的呼吸回路，检测无泄漏时，接通控制箱，在menu选单下，选择eonfiqm-ation配置选择中的keycode 将数字选择至112时确认，会出现一个选单。
在此选单中选择nlon+vent模式，然后进行PEEP阀的标定，整个标定大约需耗时3~5min，若标定完成后无ok信息提示时，证明PEEP阀部分故障，需进行更换或维修。
进行维修PEEP阀时，先打开机器后盖，在负压板上找到电子PEEP 阀，将PEEP阀取下，检测PEEP 阀上的匹配电阻(50-60Ω)是否损坏，若损坏请更换一适当电阻，将PEEP 阀重新装入电路板后开机调试。
若上述维修无法令PEEP阀恢复到正常工作状态，需联系售后进行更换。
故障现象二：呼吸器工作异常，呼吸机活塞只在马达传动杆的推动下作小幅往返运动，潮气量远小于设定值。
例如潮气量设为600mL时，输出只有100-200mL。
故障维修：在维修模式下（在menu选单下，选择eorrfiquration配置选择中的keyeode将数字选择至1时确认，然后按下主屏幕按键出现一个界面），检测其中负压泵的负压值（正常值为180~220mba），若泵压值远小于正常值，则为负压泵出现故障，无法为呼吸器提供正常的工作状态。
此时打开后盖，检查负压泵外部是否过脏，用干净棉布清洁外部后，打开负压泵体，检查内部活塞是否破损，以便及时更换活塞或负压泵，如无破损请清洁活塞后重新安装好负压泵，在开机调试状态下，调动负压泵泵头的调压旋钮，将负压值调至180mba左右，此时呼吸器将恢复正常工作，故障排除。
若泵压值在正常范围内，则可以排除是泵的问题，应对麻醉机的呼吸器部分进行检查。
故障现象三：呼吸器马达冲顶或马达卡死。
故障维修：一般马达冲顶是由于马达转速失控造成，马达转动由编码盘问接控制，编码器盘片周围一圈有密集的小孔，可以通过光束，编码器盘片的上下分别是发光管和光电接受器，马达和编码器转动造成光路的通断，实现计数功能从而能够控制马达的转动圈数。
比如说我们设定100mL潮气量，那么编码器控制马达转10圈，由马达转动推动上面的呼吸机活塞向上推5cm，就能精确打出100mL的潮气量。
出现故障后，将呼吸器外罩打开，可以用一张纸片挡住光束，看呼吸器马达是否仍然冲顶，若是，则发光管与光电耦合器损坏，需更换一组光电耦合器和发光管。
若挡住光束后马达停止转动，请检查马达的控制电路部分。
若由于马达冲顶造成的马达连杆卡死，可以先拆开马达重新组装马达连杆即可解决。
此外，由于马达的连续冲顶也可以造成马达驱动电路的损坏，可以通过测量有无电压输出来判断，无电压输出时，请检测驱动电路板上的四个大功率三极管的通断，更换同型号的三极管后马达可恢复正常工作。
