CAD基础知识大全
CAD基础知识课件
CAD的应用领域
机械设计
CAD在机械设计领域应用广泛，涉及零件设计、装配设计、工程图绘制等方面。
建筑设计
CAD用于建筑设计领域的方案设计、施工图绘制、建筑模型渲染等。
电子设计
在电子设计领域，CAD用于电路板设计、集成电路设计、FPGA设计等。
动画与游பைடு நூலகம்设计
利用CAD技术，可以制作逼真的3D模型和场景，广泛应用于动画制作和游戏开发。
编辑命令
介绍常用的编辑命令，如移动（MOVE）、 复制（COPY）、修剪（TRIM）等。
视图控制
缩放和平移
解释如何使用缩放和平移工具查看和调整视图。
视图设置
介绍如何设置视图方向、视觉样式和相机视图等。
03 绘制二维图形
线条绘制
01
直线绘制
曲线绘制
02
03
折线绘制
使用CAD软件中的直线工具，选 择起点和终点，绘制出所需的直 线。
THANKS FOR WATCHING
感谢您的观看
高级建模包括曲面建模、实体建模和参数化建模等。
曲面建模是通过绘制曲线的网格来构建曲面，实体建 模是通过绘制截面和高度来构建实体，参数化建模是
通过定义参数和关系来构建模型。
布尔运算
01
布尔运算是一种基于集合论的数学运算，用于处理 几何对象之间的逻辑关系。
02
在CAD中，布尔运算包括并集、交集和差集等操作。
，以满足不同的需求。
导出为其他格式
DWG/DXF格式
CAD软件通常将模型导出为DWG或DXF格式，这是 一种标准的CAD文件格式，可用于在不同的CAD软件 之间共享和交换设计数据。导出DWG/DXF文件时， 可以选择不同的版本和精度，以满足不同的需求。

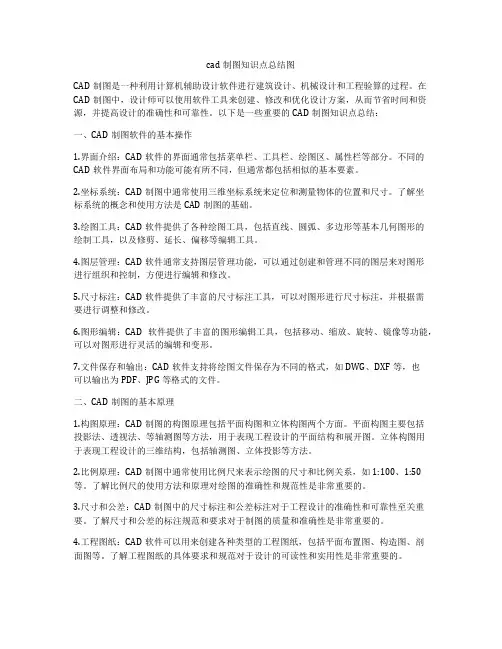

cad制图知识点总结图
cad制图知识点总结图CAD制图是一种利用计算机辅助设计软件进行建筑设计、机械设计和工程验算的过程。
在CAD制图中，设计师可以使用软件工具来创建、修改和优化设计方案，从而节省时间和资源，并提高设计的准确性和可靠性。
以下是一些重要的CAD制图知识点总结：一、CAD制图软件的基本操作1.界面介绍：CAD软件的界面通常包括菜单栏、工具栏、绘图区、属性栏等部分。
不同的CAD软件界面布局和功能可能有所不同，但通常都包括相似的基本要素。
2.坐标系统：CAD制图中通常使用三维坐标系统来定位和测量物体的位置和尺寸。
了解坐标系统的概念和使用方法是CAD制图的基础。
3.绘图工具：CAD软件提供了各种绘图工具，包括直线、圆弧、多边形等基本几何图形的绘制工具，以及修剪、延长、偏移等编辑工具。
4.图层管理：CAD软件通常支持图层管理功能，可以通过创建和管理不同的图层来对图形进行组织和控制，方便进行编辑和修改。
5.尺寸标注：CAD软件提供了丰富的尺寸标注工具，可以对图形进行尺寸标注，并根据需要进行调整和修改。
6.图形编辑：CAD软件提供了丰富的图形编辑工具，包括移动、缩放、旋转、镜像等功能，可以对图形进行灵活的编辑和变形。
7.文件保存和输出：CAD软件支持将绘图文件保存为不同的格式，如DWG、DXF等，也可以输出为PDF、JPG等格式的文件。
二、CAD制图的基本原理1.构图原理：CAD制图的构图原理包括平面构图和立体构图两个方面。
平面构图主要包括投影法、透视法、等轴测图等方法，用于表现工程设计的平面结构和展开图。
立体构图用于表现工程设计的三维结构，包括轴测图、立体投影等方法。
2.比例原理：CAD制图中通常使用比例尺来表示绘图的尺寸和比例关系，如1:100、1:50等。
了解比例尺的使用方法和原理对绘图的准确性和规范性是非常重要的。
3.尺寸和公差：CAD制图中的尺寸标注和公差标注对于工程设计的准确性和可靠性至关重要。
了解尺寸和公差的标注规范和要求对于制图的质量和准确性是非常重要的。
cad画图知识点总结
cad画图知识点总结一、CAD绘图的基本原理和概念1. CAD的定义与概念CAD是计算机辅助设计（Computer Aided Design）的缩写，是一种利用计算机来辅助设计和绘图的技术。
CAD可以用于绘制二维图形和三维实体模型，并且可以进行图形编辑、布局设计、尺寸标注等功能。
2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行图形绘制和编辑，其中包括了图形生成、图形编辑、图形修正、图形转换和图形显示等基本功能。
CAD软件通常包括了绘制工具、编辑工具、标注工具、布局工具等功能模块，用于完成各种绘图任务。
3. CAD绘图的基本概念在CAD绘图中，有一些基本概念是需要掌握的，包括图层、坐标系、实体、属性、图形类型等。
图层可以用于组织和管理图形元素，坐标系用于确定图形位置和大小，实体是指绘图中的基本要素，属性是指实体的特性，图形类型是指CAD绘图中的基本形状。
二、CAD绘图的基本操作和工具1. CAD软件的常见操作界面CAD软件通常具有菜单栏、工具栏、命令行、绘图区等常见的操作界面，不同的CAD软件可能界面略有不同，但是基本功能和操作方式是相似的。
2. CAD绘图的基本工具CAD绘图的基本工具包括绘制工具、编辑工具、选择工具、标注工具等。
绘制工具用于绘制各种图形，编辑工具用于对图形进行编辑和修正，选择工具用于选择和操作图形，标注工具用于添加尺寸标注和文字注释。
3. CAD绘图的基本操作流程CAD绘图的基本操作流程包括新建绘图、绘制图形、编辑图形、标注尺寸、布局设计、输出绘图等步骤。
在实际绘图中，根据实际需求和设计要求，可以灵活调整和组织绘图流程。
三、CAD绘图的基本技巧和注意事项1. CAD绘图的基本技巧CAD绘图的基本技巧包括掌握绘图工具的使用方法，熟悉CAD软件的快捷键和命令，灵活运用图层和坐标系，合理组织和管理绘图元素等。
2. CAD绘图的常见问题和解决方法在CAD绘图过程中，可能会遇到一些常见问题，如图形不精确、尺寸标注错误、图层混乱等，需要通过合适的解决方法来解决这些问题，如调整绘图精度、重新标注尺寸、整理图层结构等。
CAD设计入门必备知识
CAD设计入门必备知识CAD（计算机辅助设计）是一种利用计算机技术进行设计和制图的工具，广泛应用于工程设计、建筑设计、制造业等领域。
想要成为一名优秀的CAD设计师，必须掌握一定的基础知识。
本文将从基本概念、常用工具、技巧要点等方面介绍CAD设计的入门必备知识。
一、CAD概念及分类CAD是Computer Aided Design的缩写，意为计算机辅助设计。
它主要用于辅助工程师、设计师进行设计、制图、分析等工作。
CAD软件根据功能和应用领域的不同，可以分为2D CAD和3D CAD两大类。
2D CAD主要用于平面设计和绘图，如AutoCAD；3D CAD则可以实现物体的三维建模和渲染，如SolidWorks、CATIA等。
二、CAD常用工具1. 绘图工具：包括直线、圆弧、多边形等基本绘图工具，可用于创建几何形状。
2. 修改工具：包括移动、复制、缩放、旋转等修改工具，可对绘图对象进行编辑。
3. 尺寸标注工具：用于标注图纸上的尺寸大小，包括线性尺寸、半径尺寸、直径尺寸等。
4. 图层管理工具：用于管理绘图中的各个图层，可以设置显示隐藏、锁定解锁等属性。
5. 切割工具：用于将图形进行切割、分割，方便对绘图对象进行精确编辑。
6. 渲染工具：用于给绘制的模型添加材质、光照效果，使其看起来更加逼真。
三、CAD设计技巧1. 学会使用快捷键：熟练掌握CAD软件的快捷键可以大大提高工作效率，减少不必要的鼠标操作。
2. 注意图层设置：合理设置图层可以更好地组织绘图内容，方便后续编辑和管理。
3. 多练习实战：通过不断练习CAD软件，逐渐熟悉各种工具的使用方法，提升自己的设计水平。
4. 注重细节：CAD设计要求精度高，注重细节，注意尺寸、比例、对齐等方面的准确性。
5. 善用参考线：在绘制复杂结构时，可以借助参考线进行辅助，保证设计的准确性和一致性。
四、总结以上就是CAD设计入门必备知识的介绍，希望能够对初学者有所帮助。
CAD设计是一个需要不断学习和提升的过程，只有不断积累经验和掌握技巧，才能设计出高质量的作品。
CAD基础知识一览
CAD基础知识一览CAD（计算机辅助设计）是一种广泛应用于工程、制造和建筑领域的技术，它的存在让设计师们能够更高效地创建、编辑和分享设计图纸。
本文将为你提供有关CAD软件的基础知识，帮助你快速入门并提高你的设计技巧。
1. 坐标系和画布在使用CAD软件之前，了解坐标系和画布的概念非常重要。
坐标系是一个二维或三维的数学体系，用于确定图形中每个点的具体位置。
画布则是设计师可以在其上创建和编辑图形的区域。
通常，二维CAD软件使用笛卡尔坐标系，而三维CAD软件则使用笛卡尔坐标系的扩展版本。
2. 绘图和编辑工具在CAD软件中，绘图和编辑工具是最核心的功能。
绘图工具包括线条、圆圈、矩形和多边形等，它们用于创建基本的图形元素。
编辑工具则用于修改和调整已经创建的图形。
常用的编辑工具包括移动、旋转、缩放和镜像等。
3. 尺寸和约束在设计过程中，确保尺寸的准确性和保持图形约束的一致性非常重要。
CAD软件提供了丰富的尺寸和约束工具，帮助设计师轻松地添加和修改尺寸参数。
通过约束，设计师可以确保图形的各个元素之间的关系得到维持，例如保持两条直线平行或垂直。
4. 图层管理图层管理是CAD软件中的一个重要概念，它允许设计师将图形元素分类和组织。
通过使用不同的图层，设计师可以对不同的图形元素进行独立的编辑和控制。
例如，可以将建筑平面图的墙壁、家具和门窗分别放置在不同的图层上，以方便后续的修改和管理。
5. 组装和布局对于大型和复杂的设计项目，设计师通常需要将多个图形元素组装在一起，并进行适当的布局。
CAD软件提供了各种工具和命令，使设计师能够轻松地进行组装和布局操作。
例如，可以使用阵列命令来复制和排列相同的图形元素，以加快设计速度。
6. 图形导出和共享完成设计后，设计师通常需要将其导出为不同的文件格式，并与他人进行共享。
CAD软件允许设计师将设计图纸导出为常见的文件格式，如DWG、DXF和PDF等。
这些文件可以在不同的CAD软件和计算机上打开和编辑，以便与其他设计师、制造商或客户进行交流。
CAD基础知识及入门教程
CAD基础知识及入门教程CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种利用计算机技术进行设计和制图的方法。
它广泛应用于工程设计、建筑设计、机械设计等领域。
本文将介绍CAD的基础知识及入门教程，帮助初学者尽快上手使用AE软件。
一、CAD的基础知识1. 坐标系：CAD软件使用一个三维坐标系来定位和描述物体的位置。
坐标系一般包括X轴、Y轴和Z轴，分别代表长度、宽度和高度。
2. 实体和曲面：CAD软件中的物体可以是实体或曲面。
实体是由有限数目的面组成的物体，例如立方体、圆柱体等。
曲面是由无限多个面组成的物体，例如球体、圆锥体等。
3. 图层：CAD软件中的图层用于组织和管理不同元素。
用户可以将不同类型的物体放在不同的图层上，并对图层进行显示和隐藏操作，以便更好地进行设计工作。
二、CAD的入门教程1. 创建新图纸：打开AE软件，选择“新建”命令。
在弹出的窗口中，选择合适的图纸大小和单位。
一般情况下，选择标准的ISO图纸大小即可。
2. 绘制基本几何图形：选择绘图工具，例如直线工具、矩形工具或圆形工具。
按住鼠标左键，拖动鼠标来绘制基本几何图形。
3. 编辑图形：选中已绘制的图形，可以对其进行平移、旋转、缩放等操作。
通过菜单或快捷键，选择相应的编辑命令即可。
4. 添加文本：选择文本工具，在图纸上点击鼠标，输入所需的文本。
可以调整文本的字体、大小和对齐方式。
5. 画图命令：CAD软件还提供了一些特殊的绘图命令，例如画弧、画多段线、画样条线等。
可以根据具体需求使用这些命令来创建更复杂的图形。
6. 图形编辑：CAD软件还提供了一些图形编辑工具，例如修剪、延伸、偏移等。
通过选择相应的工具，可以对已有图形进行编辑和修改。
7. 图层管理：通过图层管理器可以添加、删除、隐藏或修改图层的属性。
可以将不同类型的图形放在不同的图层上，以便更好地管理和控制。
8. 注释和标注：在设计过程中，可以添加注释和标注来说明设计意图和细节。
cad绘图精华知识点总结
cad绘图精华知识点总结一、CAD绘图基础知识1. 认识CAD软件CAD软件是一种专门用于进行工程设计和制图的计算机辅助设计软件。
常见的CAD软件有AutoCAD、SolidWorks、CATIA等。
2. CAD绘图的基本原理CAD绘图的基本原理是利用计算机来进行设计和制图，通过鼠标、键盘等输入设备来进行图形的绘制和编辑。
3. CAD绘图的基本操作CAD绘图的基本操作包括绘图、编辑、修边、复制、移动、旋转、缩放等，可以通过工具栏、菜单栏、命令栏来完成。
4. CAD绘图的坐标系统CAD绘图使用笛卡尔坐标系来描述图形的位置和大小，通常以原点为参考点，使用X、Y、Z轴来描述图形的位置。
5. CAD绘图的单位CAD绘图的单位有毫米、厘米、米等，要根据实际情况选择合适的单位，以保证绘图的精度。
6. CAD绘图的图层CAD绘图可以使用图层来分组和管理图形，可以对不同的图形进行不同的设置，便于调整和编辑。
7. CAD绘图的对象CAD绘图的对象有点、直线、圆、多边形等，可以通过不同的工具来进行创建和编辑。
8. CAD绘图的尺寸标注CAD绘图可以使用尺寸标注工具来添加尺寸标注，便于进行尺寸的测量和检查。
二、CAD绘图的进阶知识1. CAD绘图的实体建模CAD绘图可以使用实体建模来进行三维建模，通过立方体、球体、圆柱体、圆锥体等来进行构建。
2. CAD绘图的参数化设计CAD绘图可以使用参数化设计来实现图形的自动调整，通过定义参数和公式来实现图形的变化。
3. CAD绘图的曲线和曲面CAD绘图可以使用曲线和曲面来进行复杂图形的设计，可以使用贝塞尔曲线、样条曲线、NURBS曲线等。
4. CAD绘图的图形转换CAD绘图可以进行图形的转换，可以进行图形的平移、旋转、缩放、镜像等操作，使得图形更加灵活和多样化。
5. CAD绘图的图像处理CAD绘图可以进行图像的处理，可以进行图像的裁剪、修饰、填充、配色等操作，使得图像更加美观和生动。
常考cad知识点总结
常考cad知识点总结CAD（计算机辅助设计）是一种使用计算机来辅助进行设计和绘图的技术。
它是现代工程设计和制造中不可或缺的一部分，能够大大提高设计师和工程师的工作效率和精度。
在工程设计和制造领域，CAD软件已经成为一种标准工具，因此掌握CAD知识非常重要。
本文将总结常考的CAD知识点，包括软件基础知识、绘图基础、三维建模、装配与注释等内容。
1. 软件基础知识CAD软件有许多种类，常见的有AutoCAD、SolidWorks、CATIA、Pro/E等。
不同的软件具有不同的界面和操作方式，但它们都有一些共通的基础知识。
比如，CAD软件中常用的命令包括绘图命令、编辑命令、模型构建命令等。
掌握这些命令的使用方法是使用CAD 软件的基础。
此外，还有CAD软件的文件格式、图纸标准、单位设定等知识。
在实际设计中，不同的CAD软件支持不同的文件格式，因此需要了解文件格式之间的转换方法。
而图纸标准和单位设定对于设计的准确性也非常重要，设计师需要明确所使用的标准和单位，并且能够正确设置CAD软件的单位。
2. 绘图基础CAD软件可以用来进行二维绘图和三维建模，而二维绘图是建立在三维坐标系基础上的。
因此，掌握二维绘图的基础知识对于理解三维建模非常重要。
二维绘图中常见的绘图命令包括绘制直线、圆弧、矩形、多边形等。
此外，还有修剪、延伸、偏移、镜像等编辑命令。
这些命令是用来构建二维线框图的基础，设计师需要熟练掌握它们的使用方法。
在二维绘图中，还有常见的绘图对象包括线、圆、弧、多段线、文本等。
掌握这些绘图对象的特性和用法也是二维绘图的基础。
3. 三维建模三维建模是CAD软件的核心功能之一，它作为设计与制造的基础，对于工程设计和制造具有至关重要的作用。
在三维建模中，常见的建模操作包括拉伸、旋转、放样、倒角、镜像等。
这些操作用来实现三维实体的构建和编辑。
设计师需要熟练掌握这些操作并理解它们的原理，以便能够有效地进行三维建模工作。
在建模过程中，还需要了解三维模型的特性，比如体积、质心、截面特性等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一篇Auto CAD 的基本知识CAD基础教程 .docin./p-2349432.htmlCAD绘图规范 .docin./p-68893841.htmlCAD作图心得和作图布置 .docin./p-154907471.html79种CAD小问题解决办法 .docin./p-68890904.htmlCAD零件图练习 .docin./p-68893940.html第一节 Auto CAD 简介Auto CAD是美国AUTODESK 公司1982年在微机上开发的绘图软件包，从第一版Auto CADR1.0开始，Auto CAD不断更新，更新的版本功能逐步增加，现已成为强有力绘图工具，在国际上广为流传。
Auto CAD 广泛应用于建筑、机械、电子、艺术造型及工程管理等领域，是微机上最为流行的绘图软件之一。
使用Auto CAD对用户的计算机和英语不作要求，现在已有了中文版的Auto CAD 软件，可应用中文直接与软件对话，使用相当方便，掌握好Auto CAD 的关键就是实践，通过实践掌握各种命令的应用，技巧绘图以提高绘图的速度。
第二节Auto CAD 2004的主要功能一、二维绘图与编辑可以方便地创建各种基本二维对象，如直线、射线、构造线、圆、圆环、圆弧、椭圆、矩形、等边多边形、样条曲线、多段线、云线等；可以为指定的区域填充图案，且填充时可以忽略填充边界之间的间隙；可以将常用图形创建成块，需要这些图形时直接插入即可。
Auto CAD2004提供的二维编辑功能有删除、移动、复制、旋转、缩放、偏移、镜像、阵列、拉伸、修剪、延伸、对齐、打断、到角、创建圆角等。
将绘图命令与编辑命令结合使用，可以快捷、准确地绘制出各种复杂图形。
二、文字标注可以为图形标注文字，如标注说明、技术要求。
用户可以设置文字样式，以便用不同的字体、大小等设置标注。
三、尺寸标注可以以北图形对象标注各种形式的尺寸;可以设置尺寸样式,以满足不同行业,不同国家对尺寸标注样式的要求;可以随时更改已有标注值或标注样式.四、三维绘图与编辑Auto CAD2004允许用户创建各种形式的基本曲面模型和实体模型。
其中，可创建的曲面模型包括长方体表面、棱锥面、楔体表面、球面、圆锥面、圆环面、旋转曲面等；可以创建的基本实体模型有长方体、球体、圆柱体、圆锥体、楔体、圆环体等，还可以通过拉伸或旋转二维对象来创建三维实体。
Auto CAD2004提供了专门用于三维编辑的功能，如三维旋转、三维镜像、三维阵列；对实体模型的边、面以及体进行编辑；对基本实体进行布尔操作等。
通过这些编辑功能，可以由基本实体模型创建出复杂的模型，还能够通过实体模型直接生成二维多视图等。
五、视图显示控制可以方便地以多种方式放大或缩小所绘图形、改变图形显示位置。
对于三维图形，可以改变观察视点，以便从不同观看方向显示图形；也可以将绘图区域分成多个视区，从而能够在各个视区中从不同方位显示同一图形。
对于曲面模型或实体模型，可以对他们以消隐、着色或渲染方式显示，还可以设置渲染时的光源、场景、材料、背景等。
此外，Auto CAD2004提供有三维动态观察器，利用该观查器可以动态地观察三维图形。
六、绘图实用工具可以方便地设置绘图图层、线型、线宽、颜色。
可通过各种形式的绘图辅助工具设置绘图方式，以提高绘图效率与准确性。
利用特性选项板，能够方便地查询、编辑所选择对象的特性。
用户可以将常用的块、填充图案、表格等命名对象或Auto CAD命令等放到工具选项板，通过执行其相应的操作。
利用标准文件功能，可以队诸如图层、文字样式、线型这样的命名对象定义标准的设置，以保证同一单位、部门、行业以及合作伙伴在所绘图形中对这些命名对象设置的一直性。
利用图层转换器，能够将当前图形图层的名称和特性转换成已有图形或标准文件对图层的设置，即将不符合本部门图层设置要求的图形进行快速转换。
七、数据库管理可以将图形对象与外部数据库中的数据进行关联，而这些数据库是由独立于Auto CAD的其他数据库应用程序（如Access、Oracle、FoxPro等）建立的。
八、图形的输入、输出用户可以将不同格式的图形导入Auto CAD或将Auto CAD图形以其他格式输出。
Auto CAD2995允许将所绘图形以不同样式通过绘图仪或打印机输出，允许后台打印。
九、开发的体系结构作为通用CAD绘图软件包，提供了开放的平台，允许用户对其进行二次开发，以满足专业设计要求。
Auto CAD2005允许用Visual LISP、VISUAL Basic、VBA、Visual C++等多种工具对其进行开发。
第三节 Auto CAD 2004的工作界面下图是Auto CAD2004的工作界面，它由标题栏、菜单栏、工具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、“模型”/“布局”选项卡、滚动条等组成。
光标菜单栏标题栏工具栏命令窗口坐标系图标状态栏滚动条“模型”/“布局”选项卡一、标题栏标题栏位于工作界面的最上方，其功能与其他Windows应用程序类似，用于显示Auto CAD2004的程序图标以及当前所操作图形文件的名称。
位于标题栏右侧的窗口管理按钮分别用于实现Auto CAD2004窗口的最小化、向下还原（或最大化）、关闭Auto CAD2004等操作。
二、菜单栏菜单栏是Auto CAD2004的主菜单。
利用Auto CAD2004提供的菜单可执行Auto CAD的大部分命令。
单击菜单栏中的某一项，会引出相应的下拉菜单如图所示为“视图”下拉菜单。
Auto CAD2004的下拉菜单有以下特点：1．下拉菜单中，右面有小黑三角的菜单项，表示他还有子菜单。
2．下拉菜单中，右面有省略号的菜单项，表示单击该菜单项后要显示出一个对话框。
3．右边没有内容的菜单项，单击它后会执行对应AutoCAD命令。
三、工具栏Auto CAD2004提供了近30个工具栏，每一个工具栏上均有一些形象化的按钮，单击某一按钮可以方便地启动Auto CAD的对应命令。
下图所示工作界面中显示出了Auto CAD默认打开的一些工具栏。
用户可以根据需要打开或关闭任一工具栏，具体方法是：选择菜单“视图”/“工具栏”命令，Auto CAD弹出“自定义”对话框，通过该对话框中：工具栏选项卡内的“工具栏”列表框（如下图所示），就可以在绘图环境中打开或关闭某一工具栏。
Auto CAD的工具栏是浮动的，用户可以将各工具栏拖放到工作界面的任意位置。
绘图时，可根据需要打开当前常用的工具栏，并将其放到绘图窗口四周的适当的位置。
四、绘图窗口绘图窗口类似于手工绘图时的图纸，是用户使用Auto CAD绘图并显示所绘图形的区域。
五、光标当光标位于Auto CAD的绘图窗口时为十字形状，故又称其为十字光标，十字线的交点为光标的当前位置。
Auto CAD的光标用于绘图、选择对象等操作。
六、坐标系图标坐标系图标通常位于绘图窗口的左下角，表示当前绘图使用的坐标系的形式以及坐标方向等。
Auto CAD提供有用户坐标系（User Coordinate System，UCS）和世界坐标系（World Coordinate System，ws）两种坐标系，世界坐标系为默认坐标系，且默认时水平向右为X轴的正方向，垂直向上为 Y轴的正方向。
七、命令窗口命令窗口是Auto CAD显示用户从键盘键入的命令和显示Auto CAD提示信息的地方。
默认时，Auto CAD在命令窗口保留最后3行所执行的命令或提示信息。
用户可以通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于3行过少于3行的信息。
八、状态栏状态栏用于显示或设置当前的绘图状态。
状态栏上位于左面的一组数字反映当前光标的坐标，其余8个按钮从左到右分别表示当前是否启用了栅格捕捉、栅格显示、正交模式、极轴追踪、对象捕捉、对象追踪、以及是否显示线宽、当前绘图空间等信息。
单击某一按钮可实现对应功能的切换。
九、“模型”/“布局”选项卡“模型”/“布局”选项卡用于实现模型空间与图纸空间的切换。
十、滚动条利用水平和垂直滚动条，可以使图纸沿水平或垂直方向移动，即平移绘图窗口中显示的内容。
第四节 Auto CAD 命令输入方式在Auto CAD 中，用户选择某一项或单击某个工具，在大多数情况下都相当于执行了一个带选项的命令（通常情况下，每个命令都不止一个选项）。
因此，命令是Auto CAD 的核心，在绘图中，基本上都以命令形式来进行的。
一、使用鼠标输入命令Auto ACD 光标通常为“+”字形式。
而当光标移至菜单选项，工具或对话框内时，它会变成一个箭头。
不管鼠标光标是“+”字线形式还是箭头形式，当单击或者按动鼠标键时，都会执行相应的命令或动作。
鼠标按钮通常是这样定义的：1、左键为拾取按钮。
用于单击窗口对象，Auto CAD对象工具栏和菜单项。
2、右键为回车按钮。
即结束命令。
3、中为键为单击按钮，是Shift 键和鼠标右按钮的组合，此时系统将弹出一个光标菜单，用于指明将光标定位至已有对象的何出（如中点、终点、中心）。
对于3键鼠标，弹出按钮通常是鼠标的中间按钮。
二、使用键盘输入命令与参数大部分的Auto CAD 功能都可以通过键盘在命令行输入命令完成，而且键盘是输入文本对象、坐标以及各种参数的唯一方法。
我们可以在命令: 提示处通过键盘输入命令名，以调用任一Auto CAD 命令。
之后按Enter 键。
在键入一个命令之前，一定要确保命令：提示处于命令提示区的最后一行。
如果命令：提示尚未被显示，那么必须通过esc 键取消前一个命令。
如果我们键入一个命令后，需要重复这个命令，可直接按空格键或Enter 键即可。
三、透明命令透明命令是指在其它命令执行时可以输入的命令，当透明命令执行完毕，Auto CAD 将继续运行当前命令。
例如：用户画一条直线时，这时希望缩放视图，则可以透明地激活Zoom 命令（在它前面加一个‘号）。
许多命令和系统变量都可以透明地使用。
透明命令在编辑和修改大图形是特别有用。
如果是用鼠标输入命令，可直接用鼠标的光标单击透明命令。
四、数据的输入方法当执行一个命令是，有时还要为命令的执行提供附加数据（如：点的坐标、角度、距离等）。
如果输入数据不符合要求，Auto CAD 会提示用户重新输入。
1、点的输入（1）绝对坐标：即键入X，Y和Z坐标的实际数值，中间用逗号隔开，如：5，7，9。
（2）相对坐标：在输入点的坐标时，可以通过指定某一点的相对位移来表示。
此时需在相对位移的前面加上一个·符号，如：·2，5 ，如果前一点的坐标为（5，11），输入·3，7 则后指定点的绝对坐标为（8，18）（3）极坐标格式为“·距离〈角度”，如输入“·10〈45”表示该点位置相对前一点的距离为10，与前一点连线相对水水平线的夹角为45°。
