北师大版九年级全册物理章节练习题：第十二章欧姆定律
第十二章欧姆定律
一、选择题
1.如图所示的电路中，小灯泡L恰能正常发光、若电源电压U保持不变，当开关S闭合时，则：( )．
A. 灯变亮，电流表读数变大
B. 灯变暗，电流表读数变小
C. 灯亮度不变，电流表读数变大
D. 灯亮度不变，电流表读数变小
2.某同学列出伏安法测电阻实验几点注意事项，其不必要的是（）
A. 在连接电路过程中，开关始终是断开的
B. 连接电路应从电源正极开始，开关应靠近电源正极
C. 使用电流表和电压表前要选择合适的量程
D. 开关闭合通电前，先将变阻器调到电阻最大的位置上
3.如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将
（）
A. 电流表的示数变大，电压表的示数变大
B. 电流表的示数变小，电压表的示数不变
C. 电流表的示数变大，电压表的示数不变
D. 电流表的示数变小，电压表的示数变小
4.如图所示电路中，电源电压保持不变，闭合开关S 后，下列说法正确的是( )
A. 电压表的示数变大
B. 电流表的示数变大
C. 电路中的总电阻变大
D. 电路消耗的总功率变小
5.如图所示，电源电压为10V，R′的最大电阻值是R的3倍，滑片P在b点时电流表的示数比P在ab中点时减小了0.1A，那么R的值为（）
A. 3Ω
B. 9Ω
C. 15Ω
D. 25Ω
6.关于家庭电路，下列说法正确的是（）
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 在家庭电路中，空气开关跳闸一定是工作的电器总功率过大
C. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D. 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很
多
第 1 页。

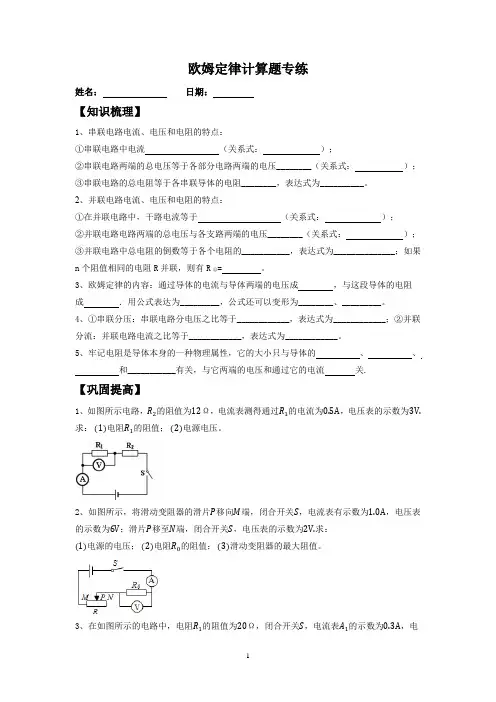

北师大版物理九年级上册第12章欧姆定律计算题专练含答案
欧姆定律计算题专练姓名：日期：【知识梳理】1、串联电路电流、电压和电阻的特点：①串联电路中电流（关系式：）；②串联电路两端的总电压等于各部分电路两端的电压________（关系式：）；③串联电路的总电阻等于各串联导体的电阻________，表达式为__________。
2、并联电路电流、电压和电阻的特点：①在并联电路中，干路电流等于（关系式：）；②并联电路电路两端的总电压与各支路两端的电压________（关系式：）；③并联电路中总电阻的倒数等于各个电阻的___________，表达式为______________；如果n个阻值相同的电阻R并联，则有R总= 。
3、欧姆定律的内容：通过导体的电流与导体两端的电压成，与这段导体的电阻成．用公式表达为_________，公式还可以变形为________、_________。
4、①串联分压：串联电路分电压之比等于____________，表达式为____________；②并联分流：并联电路电流之比等于____________，表达式为____________。
5、牢记电阻是导体本身的一种物理属性，它的大小只与导体的、、和___________有关，与它两端的电压和通过它的电流关.【巩固提高】1、如图所示电路，R2的阻值为12Ω，电流表测得通过R1的电流为0.5A，电压表的示数为3V.求：(1)电阻R1的阻值；(2)电源电压。
2、如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，电流表有示数为1.0A，电压表的示数为6V；滑片P移至N端，闭合开关S，电压表的示数为2V.求：(1)电源的电压；(2)电阻R0的阻值；(3)滑动变阻器的最大阻值。
3、在如图所示的电路中，电阻R1的阻值为20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.8A.求：(1)电源电压；(2)电阻R2的阻值。
4、如图所示，电源两端电压U保持不变。
闭合开关S、S1，电压表示数为3V，电流表示数为0.3A.闭合开关S，断开开关S1，电压表示数为2V。

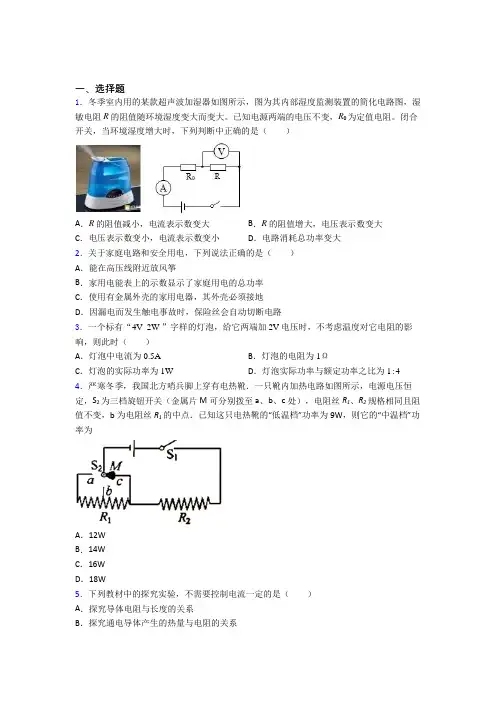

(常考题)北师大版初中物理九年级全册第十二章《欧姆定律》测试(含答案解析)
一、选择题1．冬季室内用的某款超声波加湿器如图所示，图为其内部湿度监测装置的简化电路图，湿敏电阻R的阻值随环境湿度变大而变大。
已知电源两端的电压不变，R0为定值电阻。
闭合开关，当环境湿度增大时，下列判断中正确的是（）A．R的阻值减小，电流表示数变大B．R的阻值增大，电压表示数变大C．电压表示数变小，电流表示数变小D．电路消耗总功率变大2．关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路3．一个标有“4V 2W ”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则此时（）A．灯泡中电流为0.5A B．灯泡的电阻为1ΩC．灯泡的实际功率为1W D．灯泡实际功率与额定功率之比为1:4 4．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．已知这只电热靴的“低温档”功率为9W，则它的“中温档”功率为A．12WB．14WC．16WD．18W5．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系6．如图所示电路，下列有关说法正确的是（）A．断开S，通过L1的电流比L2大B．断开S，L1与L2两端的电压一样大C．闭合S， L2电阻为零D．闭合S，L1会更亮，电流变大7．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象下列说法错误的是（）A．导体a的电阻大于导体b的电阻B．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2AC．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．通过导体a的电流与其两端的电压成正比8．在探究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻两端的电压出现变化B．均使电阻两端的电压保持不变C．前次使电阻两端的电压保持不变，后次使电阻两端的电压出现变化D．前次使电阻两端的电压出现变化，后次使电阻两端的电压保持不变9．将两只不同规格的灯泡L1、L2接在如图所示的电路中，电源电压不变，闭合开关 S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2两端电压一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1可能被烧毁10．地磅工作时，重物越重，电表的示数就越大。
新北师大版初中物理九年级全册第十二章《欧姆定律》测试题(含答案解析)
一、选择题1．将“12V6W”的灯泡L1和“12V4W”的灯泡L2串联后接在电压是12V的电路中，则：（）A．L1和L2均正常发光 B．L1比L2亮C．L1比L2暗D．L1和L2一样亮2．额定电压相间的电热水壶甲、乙。
额定功率分别为1600W、1000W，它们都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内两个电热水壶消耗的电能一样多3．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光4．在图所示的电路中，电源两端电压不变，电流表和电压表选择的量程分别为0~0.6A和0~3V．闭合开关S，在滑动变阻器滑片P从一端移到另一端的过程中，电压表和电流表的示数均可达到各自的最大测量值（且不超过量程），在上述过程中，通过电阻1R的最大电流和最小电流之比为3:1．则当滑片P移至滑动变阻器的中点时A．滑动变阻器接在电路中的电阻为15 B．此电路中电源电压为6VC．电路中的电流为0.6A D．滑动变阻器两端电压为2.25V5．电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格“20Ω 2A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断不正确的是A．滑动变阻器入电路的阻值变化的范围是3Ω～12ΩB．电路中电流变化的范围是0.25A～0.5AC．灯泡的功率允许的变化范围是0.375W～1.5WD．电路消耗总功率允许的变化范围为1.35W～2.25W6．如图所示的电路，电阻阻值R1<R2。
闭合开关S 后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。
下列判断中正确的是（）A．U1=U2B．U1>U2C．I1=I2D．I1<I27．在探究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻两端的电压出现变化B．均使电阻两端的电压保持不变C．前次使电阻两端的电压保持不变，后次使电阻两端的电压出现变化D．前次使电阻两端的电压出现变化，后次使电阻两端的电压保持不变8．如图为小明探究“电流跟电阻的关系”实验电路图。
北师大版九年级全册物理 第十二章 欧姆定律 单元练习题
北师大版九年级全册物理第十二章欧姆定律单元练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 根据U﹣I图象判断，下列说法的正确的是（）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V，其电阻值为10ΩC．将甲和乙并联，若电压为1V，则干路电流为0.4AD．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V2 . 如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小3 . 如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P 自b向a移动的过程中A．电压表V1的示数不变，电路消耗的总功率变大B．电压表V2的示数变小，电路消耗的总功率变小C．电流表A的示数变大，电压表 V1的示数与电流表A的示数之比变小D．电流表A的示数变大，电压表 V2的示数与电流表A的示数之比变小4 . 如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W5 . 如图所示，电源电压不变，开关闭合，当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是（）A．V的示数不变，A1的示数变大，A2的示数变小；B．V的示数变大，A1的示数变小，A2的示数变小；C．V的示数变小，A1的示数变大，A2的示数变大；D．V的示数不变，A1的示数不变，A2的示数变小；6 . 由I＝U/R变形得R＝U/I，对此，下列说法正确的是A．导体的电阻跟导体两端的电压和通过导体的电流无关B．加在导体两端的电压越大，则导体的电阻越大C．通过导体的电流越大，则导体的电阻越小D．当导体两端电压为零时，导体的电阻也为零7 . 图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电压表的示数变小，灯L变亮B．电压表的示数变大，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮8 . 如图所示电路，电压表和电流表分别测量小灯泡L1和L2，开关闭合灯泡均能发光，L1的电阻比L2的大，则A．V1示数小于V2B．V示数等于V1C．A示数大于A1D．A1示数大于A29 . 一位同学用电压表与电流表测甲、乙两个电阻阻值时作出了如图所示I－U图象，由图象可判断这两个电阻（）A．R甲＝R乙B．R甲＜R乙C．R甲＞R乙D．无法判断10 . 如图，电源电压18V保持不变，电流表量程是0﹣0．6A，电压表量程是0﹣15V，小灯泡上标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（）A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B．当电流表示数为0．4A时，电压表示数为12VC．该电路的最大功率为9WD．滑动变阻器允许调节的范围是18Ω﹣60Ω11 . 如图所示，当开关闭合后，灯泡不发光。
北师大版九年级物理全册第十二章欧姆定律测试题
北师大版九年级物理全册第十二章欧姆定律测试题一、选择题(每题4分，共40分)1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，以下说法正确的选项是( )A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成正比C．在电压一定时，导体中的电流跟这段导体的电阻成正比D．导体的电阻与导体中的电流成正比，跟导体两端的电压成正比2．如图1所示，电路中R1的阻值为6 Ω，闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3 A，那么R2的阻值是( )图1A．18 ΩB．24 ΩC．6 ΩD．3 Ω3．如图2所示是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，以下说法正确的选项是( )图2A．经过甲的电流大于经过乙的电流B．经过甲的电流小于经过乙的电流C．甲、乙并联的总电阻随它们两端电压的降低而减小D．甲、乙并联的总电阻随它们两端电压的降低而增大4．如图3所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP(左端P是滑片)与电路接触良好，杆cd和MP的电阻不计。
当被测身高添加时，电压表的示数( )图3A．变大 B．变小 C．不变 D．无法确定5．经过定值电阻甲、乙的电流与其两端电压的关系图像如图4所示。
现将甲和乙并联后接在电压为3 V的电源两端。
以下剖析正确的选项是( )图4A. R甲∶R乙＝2∶1B. U甲∶U乙＝2∶1C. I甲∶I乙＝2∶1D. I乙∶I甲＝2∶16．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同窗区分设计了如图5所示的四种电路，其中不可行的是( )图57．如图6所示电路中(R0)，不能测出R x阻值的是( )图68．如图7所示的电路，电源电压坚持不变。
当开关S闭合时，滑动变阻器的滑片由中点向右滑动的进程中，以下说法正确的选项是( )图7A．电流表A1示数变小，电流表A2示数不变B．电流表A1示数不变，电流表A2示数变小C．电流表A1示数变大，电流表A2示数变小D．电流表A1示数变小，电流表A2示数变大9．在如图8所示的电路中，闭合开关S，灯L不亮，电压表有示数，假定电路缺点在灯L或电阻R上某一处，关于缺点的剖析，以下判别正确的选项是( )图8A．一定是电阻R断路B．用导线衔接R两端，依据灯的亮暗可以检测出缺点缘由C．在电路中再串联一个电流表，依据电流表有无示数可以检测出缺点缘由D．在L两端再并联一个电压表，依据电压表有无示数可以检测出缺点缘由10．如图9甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U ＝4.5 V且坚持不变，电压表量程为0～3 V，R0是300 Ω的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图乙所示。

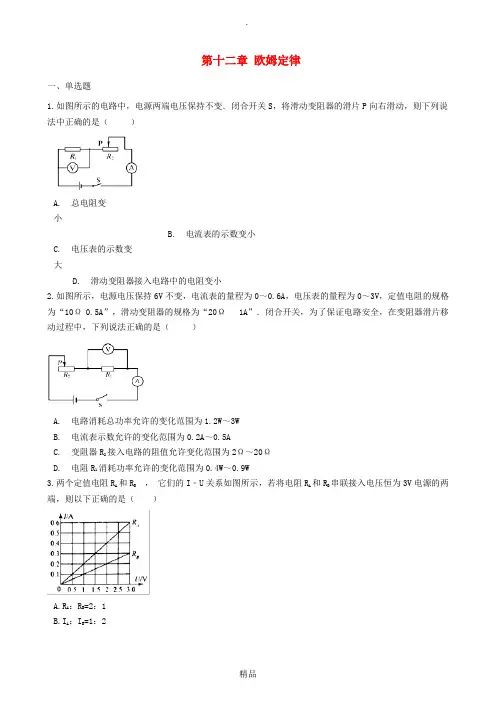

九年级物理全册 第十二章 欧姆定律章节测试 北师大版
第十二章欧姆定律一、单选题1.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小2.如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A. 电路消耗总功率允许的变化范围为1.2W～3WB. 电流表示数允许的变化范围为0.2A～0.5AC. 变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD. 电阻R1消耗功率允许的变化范围为0.4W～0.9W3.两个定值电阻R A和R B，它们的I﹣U关系如图所示，若将电阻R A和R B串联接入电压恒为3V电源的两端，则以下正确的是（）A.R A：R B=2：1B.I A：I B=1：2C.U A：U B=1：2D.P A：P B=2：14.灯泡L1和L2上分别标有“6V6W”和“6V9W”字样，把他们先后接在如图所示电路的a、b两端（电源电压不变），L1消耗的功率刚好为6W，L2消耗的功率为（）A. 一定等于9WB. 一定小于9W C. 一定大于9W D. 条件不足，无法确定5.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A. 灯L变亮，电压表V1的示数不变B. 灯L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V2的示数变大6.ab和cd是由同种材料制成的长度相同、横截面积不同的两端导体（S ab＜S cd），将它们并联后连入电路中，这两端导体两端的电压及通过它们的电流的大小关系是（）A. U ab＞U cd， I ab＜I cd B. U a =U cd， I ab＞I cdbC. U ab＜U cd， I ab＜I cd D. U a=U cd， I ab＜I cdb7.如图8-82所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求( )A. 保持R′滑片位置不变B . 保持R两端电压不变C. 保持R不变，调节R′的滑片到不同位置D. 保持电路中电流不变8.甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是：( )A.R甲>R乙；B.R甲=R乙；C.R甲<R乙；D.无法比较9.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断不正确的是（）A. 电路中电流变化的范围是0.3A～0.5AB. 滑动变阻器阻值变化的范围是4Ω～10ΩC. 灯泡的最小功率是0.162W D. 该电路的最大功率是2.25W10.只有“6V3W”和“6V6W”的两个小灯泡组成串联电路，此电路两端允许加的最大电压为（）A. 3VB. 6 VC. 9VD. 12V11.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小12.（xx•齐齐哈尔）如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A. 电压表示数不变B. 电流表示数变小C. 电压表与电流表的示数比值不变D. 在相同时间内，电路消耗的电能变小13.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω1A”,灯泡标有“6V 3W”字样。
北师版九年级全册物理 第十二章 欧姆定律 单元测试
北师大版九年级全册物理单元练习题：第十二章欧姆定律一、选择题1.关于公式 R ＝，下列说法中正确的是（）A. 导体电阻由它两端的电压和通过它的电流决定B. 导体电阻等于该导体两端的电压跟通过它的电流的比值C. 导体两端的电压一定时，导体的电阻跟通过它的电流成反比D. 通过导体的电流一定时，该导体两端的电压跟导体电阻成反比2.如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（）A. 2倍B. 3倍C. 4倍D. 5倍3.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由中点滑到b端的过程中（）A. 电路中总电阻先逐渐变大后逐渐变小 B. 电压表V示数与电流表A1示数的比值变大C. 电流表A2示数逐渐变小，电压表V示数不变D. 电流表A1示数逐渐变大，电压表V示数逐渐变大4.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是( )A. 甲和乙均是定值电阻B. 甲的电阻比乙的电阻大C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD. 若甲和乙并联，若电压为1V，则它们的干路电流为0.4A5.如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯和的阻值之比为（）A.B.C.D.6.如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是( )A. 电流表示数不变，电压表示数变大 B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数不变 D. 电流表示数变小，电压表示数变大7.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示，先在AB间接入10Ω的定值电阻R，移动滑片P，使电压表示数为3V，读出电流表示数。
接着取下10Ω的电阻换上15Ω定值电阻，不进行其他操作就闭合开关。
此时电压表示数及应进行的操作是（）A. 大于3V，应将滑片P向左滑B. 大于3V，应将滑片P向右滑C. 小于3V，应将滑片P向左滑D. 小于3V，应将滑片P向右滑8.如图电源电压恒定，R1= 12ΩR2=6ΩR3是定值电阻。
第十二章+欧姆定律+单元练习+2024-2025学年北师大版物理九年级全一册
第十二章 欧姆定律一、选择题1．根据欧姆定律，以下说法中正确的是（ ） A ．导体两端的电压越大，这段导体的电阻就越大 B ．通过导体的电流越大，这段导体的电阻就越小C ．由I =UR 可得R =UI ，可知导体电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，通过这段导体的电流就越大2． 如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器。
闭合开关S ，向右移动滑动变阻器的滑片P 时，下列判断正确的是（ ）A ．电流表的示数变小B ．滑动变阻器R 2的阻值变大C ．电压表的示数不变D ．电压表示数跟电流表示数的比值不变3．在“探究电流与电压的关系”实验中，分别用电阻R 1、R 2进行实验，并根据各自的实验数据绘制出如图所示的I-U 关系图象，由图可知（ ）A ．R 1>R 2B ．R 1<R 2C ．通过导体的电流与导体两端的电压成反比D ．将它们串联接到同一电路中，通过R 1的电流较大4．如图甲所示的电路，电源电压保持不变，R 1、R 2为定值电阻，闭合开关后两电流表的偏转角度相同，如图乙所示，则下列说法正确的是（ ）A．通过R1的电流为1.5A B．通过R2的电流为1.2AC．R1与R2的电阻之比为5：1 D．R1与R2的电阻之比为1：45．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（）A．油位越高，R两端的电压越大B．R、R在电路中是并联的C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的6．如图所示，电源电压为3V且保持不变。
闭合开关S，电流表示数为1A，R1=1Ω。
下列说法正确的是（）A．R2的阻值为3ΩB．电压表的示数为3VC．流过R1的电流为1A D．R1两端电压为2V7．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V8．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
九年级物理全册第十二章《欧姆定律》综合检测卷-北师大版(含答案)
九年级物理全册第十二章《欧姆定律》综合检测-北师大版（含答案）一、选择题(每题3分，共30分)1．关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
比较这两段导体两端的电压及通过它们的电流的大小，有( )A．U AB>U BC，I AB<I BCB．U AB < U BC，I AB＝I BCC．U AB > U BC，I AB＝I BCD．U AB＝U BC，I AB < I BC3．在图甲、乙所示电路中，电源电压相同且不变，电路元件均完好，电阻R2＞R3，关于电流表A1与电流表A2的示数说法正确的是( )A．电流表A1的示数可能小于A2的示数B．电流表A1的示数一定大于A2的示数C．电流表A1的示数可能等于A2的示数D．电流表A1的示数一定小于A2的示数4．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中( )A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变小D．电压表V的示数与电流表A1和A2的示数差的比值不变5．如图所示，开关S闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )A．电流表断路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2断路D．灯泡L1被短路6．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后( ) A．电流表和电压表有示数B．电流表烧毁C．电压表烧毁D．电流表的示数为零7．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )A．I甲＝I乙，U甲＞U乙B．I甲＝I乙，U甲＜U乙C．I甲＜I乙，U甲＞U乙D．I甲＜I乙，U甲＝U乙8．在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。
北师大版初中物理九年级全册第十二章《欧姆定律》测试(含答案解析)
一、选择题1．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。
则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W甲>W丙>W丁>W乙C．W乙>W丙>W丁>W甲D．W丙>W丁>W乙>W甲2．下列电学基础知识说法错误的是（）A．蓄电池对外供电时，化学能转化为电能B．调节耳机音量的电位器实质是一个变阻器C．千瓦时、度、焦耳都可用作电能单位D．电流做功的过程是其他形式的能转化为电能的过程3．下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源4．有两只分别标有“6V，2W”和“12V，8W”字样的小灯泡，如果将它们串联在电路中，则加在串联电路两端的电压不得超过( )A．6V B．12V C．18V D．24V5．如图甲所示电路中，电源电压为6V不变，电流表量程为0～0.6A，电压表量程为0～3V．乙图是定值电阻R1的I-U图象．闭合开关后，下列说明不正确的是A．R1的阻值为10ΩB．当电压表的示数为2.5V时，通过R1的电流为0.2AC．当电流表的示数为0.2A，R2连入电路的阻值为20ΩD．在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8W6．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是A．2：3 B．3：2 C．5：2 D．1：27．小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，闭合开关S后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数8．如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表无示数B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏9．如图所示，将两个电阻R1、R2（R1>R2）组成的四种电路先后接在同一电源两端，电路中电流最大的是（）A．B．C．D．10．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
