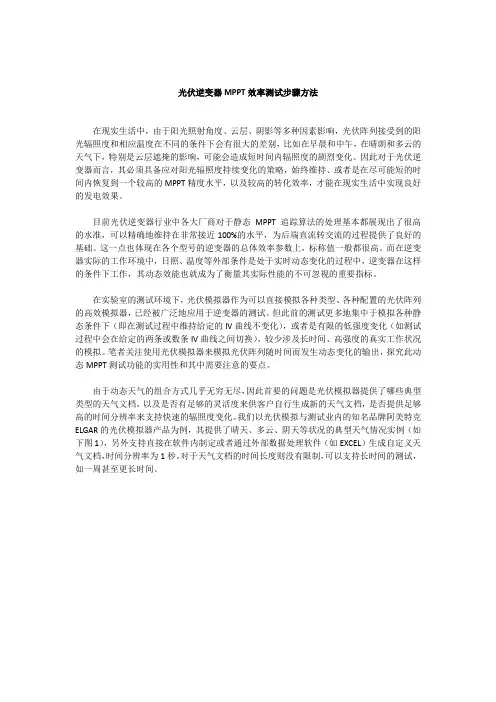

(完整版)光伏逆变器MPPT效率测试步骤方法
光伏逆变器MPPT效率测试步骤方法在现实生活中，由于阳光照射角度、云层、阴影等多种因素影响，光伏阵列接受到的阳光辐照度和相应温度在不同的条件下会有很大的差别，比如在早晨和中午，在晴朗和多云的天气下，特别是云层遮掩的影响，可能会造成短时间内辐照度的剧烈变化。
因此对于光伏逆变器而言，其必须具备应对阳光辐照度持续变化的策略，始终维持、或者是在尽可能短的时间内恢复到一个较高的MPPT精度水平，以及较高的转化效率，才能在现实生活中实现良好的发电效果。
目前光伏逆变器行业中各大厂商对于静态MPPT追踪算法的处理基本都展现出了很高的水准，可以精确地维持在非常接近100%的水平，为后端直流转交流的过程提供了良好的基础。
这一点也体现在各个型号的逆变器的总体效率参数上，标称值一般都很高。
而在逆变器实际的工作环境中，日照、温度等外部条件是处于实时动态变化的过程中，逆变器在这样的条件下工作，其动态效能也就成为了衡量其实际性能的不可忽视的重要指标。
在实验室的测试环境下，光伏模拟器作为可以直接模拟各种类型、各种配置的光伏阵列的高效模拟器，已经被广泛地应用于逆变器的测试。
但此前的测试更多地集中于模拟各种静态条件下（即在测试过程中维持给定的IV曲线不变化），或者是有限的低强度变化（如测试过程中会在给定的两条或数条IV曲线之间切换），较少涉及长时间、高强度的真实工作状况的模拟。
笔者关注使用光伏模拟器来模拟光伏阵列随时间而发生动态变化的输出，探究此动态MPPT测试功能的实用性和其中需要注意的要点。
由于动态天气的组合方式几乎无穷无尽，因此首要的问题是光伏模拟器提供了哪些典型类型的天气文档，以及是否有足够的灵活度来供客户自行生成新的天气文档，是否提供足够高的时间分辨率来支持快速的辐照度变化。
我们以光伏模拟与测试业内的知名品牌阿美特克ELGAR的光伏模拟器产品为例，其提供了晴天、多云、阴天等状况的典型天气情况实例（如下图1），另外支持直接在软件内制定或者通过外部数据处理软件（如EXCEL）生成自定义天气文档，时间分辨率为1秒。

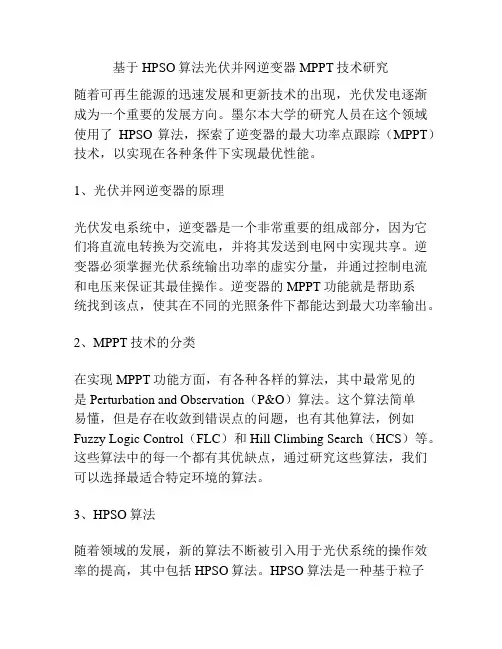

基于HPSO算法光伏并网逆变器MPPT技术研究
基于HPSO算法光伏并网逆变器MPPT技术研究随着可再生能源的迅速发展和更新技术的出现，光伏发电逐渐成为一个重要的发展方向。
墨尔本大学的研究人员在这个领域使用了HPSO算法，探索了逆变器的最大功率点跟踪（MPPT）技术，以实现在各种条件下实现最优性能。
1、光伏并网逆变器的原理光伏发电系统中，逆变器是一个非常重要的组成部分，因为它们将直流电转换为交流电，并将其发送到电网中实现共享。
逆变器必须掌握光伏系统输出功率的虚实分量，并通过控制电流和电压来保证其最佳操作。
逆变器的MPPT功能就是帮助系统找到该点，使其在不同的光照条件下都能达到最大功率输出。
2、MPPT技术的分类在实现MPPT功能方面，有各种各样的算法，其中最常见的是Perturbation and Observation（P&O）算法。
这个算法简单易懂，但是存在收敛到错误点的问题，也有其他算法，例如Fuzzy Logic Control（FLC）和Hill Climbing Search（HCS）等。
这些算法中的每一个都有其优缺点，通过研究这些算法，我们可以选择最适合特定环境的算法。
3、HPSO算法随着领域的发展，新的算法不断被引入用于光伏系统的操作效率的提高，其中包括HPSO算法。
HPSO算法是一种基于粒子群优化的算法，其基本思想是通过所有粒子的协作优化来达到全局最优解。
HPSO算法随机初始化一组粒子，然后执行对每个粒子的权重的计算。
这个过程需要让每个粒子扫描解域，同时监测所有粒子的最优解，并将其使用在进一步的搜索中，以实现更深入的优化，最终达到全局最优解。
通过使用HPSO算法对光伏逆变器进行目标功率点跟踪（PPT）的研究，与其他算法相比HPSO算法展现出许多优势。
例如，HPSO算法能够有效地避免被他处峰值或秒级短周期波动打断的问题，这是可靠和可重复的PMPT技术非常重要的因素。
4、实验为了研究HPSO算法的应用，研究人员设计了一种具有MPPT功能的光伏并网逆变器。
光伏并网逆变器的逆变效率试验
实验名称：光伏并网逆变器的逆变效率试验一、实验目的：光伏并网逆变器的效率是决定光伏并网发电系统整体效率的重要参数。
对其进行全面、有效的评估与测定，无论是对于光伏并网工程设计中逆变器的选取还是对于科研中逆变器的研究都具有重要的意义。
二、实验原理：一个光伏并网逆变器由两部分组成，最大功率点追踪部分（从光伏阵列获得最大功率MPP P ），和DC-AC 变换部分（将直流电dc P 变换为交流电ac P ）。
（一）最大功率点跟踪效率（MPP-tracking efficiency ）MPPT 效率，包括MPPTstat η与MPPTdyn η，指一段时间内，逆变器从太阳能电池组件获得的直流电能与理论上太阳能电池组件工作在最大功率点在该时段输出的电能的比值。
静态最大功率点跟踪效率MPPTstat η，表征当太阳能电池输出特性曲线一定时，逆变器在多大程度上可以跟踪到太阳能电池的最大输出功率。
而动态最大功率点跟踪效率MPPTdyn η可以用来衡量当太阳能电池输出曲线复杂多变情况下，逆变器对最大功率点跟踪的响应速度。
MPPT 效率的数学计算公式为：00()()MM T dc MPPT T MPPP t dtPt dt η=⎰⎰ 其中，()dc P t 表示逆变器从太阳能电池获得的实时功率；()MPP P t 表示太阳能电池理论上提供的实时的最大功率点功率。
（二）转换效率（Conversion efficiency ）转换效率concv η是指，一段时间内。
逆变器交流输出端输出的电能与直流输入端输入的电能的比值。
其数学表达式为：0()()MM T ac conv T dcPt dt Pt dt η=⎰⎰ 其中，()ac P t 表示逆变器AC 输出端子输出的实时功率；()dc P t 表示逆变器DC 输入端子输入的实时功率。
（三）总效率（Overall efficiency ）总效率t η表示，一段时间内．逆变器交流输出端输出的电能与理论上太阳能电池组件工作在最大功率点在该时间段输出的电能的比值，从定义可知：00()()MM T ac t conv MPPT T MPP P t dtP t dt ηηη=⋅=⎰⎰ 理论上的最大功率点跟踪效率、转换效率和总效率的计算公式如上所示，但是在实验过程中，无法得到()ac P t ()dc P t ()MPP P t 的表达式，只能测得其瞬时值，因此无法通过以上表达式计算出各个效率。
MPPT讲解
对MPPT和孤岛检测设备的要求一、概述n在光伏逆变电源的研发过程中，有多个关键技术点都是容易算法实现但难于验证，例如MPPT和孤岛。
n为了验证算法有效性和可靠性，通常需要外部的辅助设备进行测试。
MPPT什么是最大功率点MPPn太阳能光伏阵列的输出特性具有非线性的特点，并且输出受太阳幅照度，环境温度和负载影响，只有在某一输出电压值时，光伏阵列的输出功率才能达到最大值，这时光伏阵列的工作点就达到了输出功率电压曲线的最高点，称之为最大功率点（MPP-maximum power point）。
为了有效的利用光伏电池，对光伏发电进行最大功率点的跟踪就显得尤为重要。
MPPT-最大功率点追踪n MPPT的工作原理为:在一个规定的周期内，微处理器定期地主动调节PWM的占空比D，改变太阳能电池的输出电流，从而引起太阳能电池的输出电压变化，检测太阳能电池输出电压及输出电流，计算出太阳能电池阵列的输出功率，然后根据最大功率点跟踪策略寻找最大功率点的位置。
最大功率点的追踪算法一般采用搜索算法追踪最大功率点，通过直接测量得到的电信号判断最大功率点的位置，从而进行追踪。
包括：n扰动观察法--通过不断扰动太阳能光伏系统的工作点来许找最大功率点的方向，先扰动输出电压值然后测量其功率变化，与扰动前的功率相比，如果功率值增加，则表示扰动方向正确，否则则重新设置扰动电压值。
n增量电导法--dP/dV=0 时为最大功率点n恒定电压法—Vmpp/Voc=常数n短路电流法—Impp/Isc=0.91n扰动观察法的改进自适应算法—传统的扰动观察法容易使系统产生振荡，难以选择合适的步长来进行扰动，步长小跟踪时间长影响系统的动态响应特性，步长过大输出功率波动变大，稳态误差变大，所以通过加入步长自动在线调整器来保证系统的动，稳态性能。
太阳能电池阵的特性n太阳能电池阵的输出特性与标准直流电源输出特性的不同之处在于，太阳能电池的输出曲线是圆滑的曲线，而标准电源输出曲线是矩形。
光伏并网逆变器最大功率点跟踪MPPT
2.控制方法的特点
(1)控制简单，控制易实现; (2)系统不会出现因给定的控制电压剧烈变化而引起 振荡，具有良好的稳定性; (3)控制精度差，系统最大功率跟踪的精度取决于给 定电压值选择的合理性; (4)控制的适应性差，当系统外界环境，如太阳辐射 强度，太阳能电池板温度发生改变时系统难以进行 准确的最大功率点跟踪。
最大功率点跟踪
太阳能电池由于受外界因素(温度、日照强度等)影响很多，因 此其输出具有明显的非线性，图a和图b分别给出了太阳能电池 在不同的温度，日照强度下的I-V特性曲线。
由以上两图可知，光伏电池既非恒压源，也非恒流源， 是一种非线性直流源。输出电流在大部分工作电压范围内相对 恒定，最终在一个足够高的电压之后，电流迅速下降至零。光 伏电池的输出特性近似为矩形，即低压段近似为恒流源，接近 开路电压时近似为恒压源；温度相同时，随着日照强度的增加， 太阳能光伏电池的开路电压几乎不变，短路电流有所增加；日 照强度相同时，随着温度的升高，太阳能光伏电池的开路电压 下降，短路电流有所增加。 下图a和b分别为光伏电池在温度变化和日照强度变化下 的P-V特性曲线。从图中可以看出，在一定的温度和日照强度 下，光伏电池具有惟一的最大功率点，当光伏电池工作在该点 时，能输出当前温度和日照条件下的最大功率。在最大功率点 左侧，光伏电池的输出功率随着工作点电压的增加而增大；在 最大功率点右侧，光伏电池的输出功率随着工作点电压的增加 而减小。当结温增加时，光伏电池的开路电压下降，短路电流 略有增加，最大输出功率减小, 当日照强度增加时，光伏电池 的开路电压变化不大，短路电流增加明显，最大输出功率增加。
1. U 初值的取定，原则是使它处于最大功率点附近，有两种方法确定:一是 根据光伏系统所在地年光强和气温随机测量记录，采用数学统计方法可得出 光强，温度特性，进而结合光伏电池的伏安特性可判断最大功率点的大概位 置:该法需要大量实测数据，应用性不强;二是根据前人对各种条件下I-U特性 曲线分析，发现最大功率点电压位于开路电压的80%附近，因此可取 U B 的初值为开路电压的80%。 2.电压调整步长△U，电压调整常量U D 和阀值 的选取。 (1)△U初值的选取:若选值过小，系统无法快速应对外部环境的变化，反应速 度过慢;若选值过大，系统精度不够。对输出电压在1~5伏的单片机实验室电 池而言，由于 U B 的初值已经定在开路电压的80%，建议△u的初值范围定 在 1 102 伏。 (2) U D 是一个正数，其值比△U小，作为电压微调量，若 U D 的值非常接 近△U，会造成调整后的△U过小而使系统在以后的跟踪中长期徘徊在低功 率点。根据“二分法”原则，可取U D 0.5U 。 (3) 的值作为一个控制程序结束的参量，可根据系统精密度要求来确定 ： 越大，精密度越低，导致部分功率损失; 越小，MPPT跟踪越精 确，但是跟踪时间会更长，需要处理的数据越大对硬件的要求越高，难 以实现快速实时跟踪。对实验室开路电压4~5伏的单片机电池而言，建 议 取值为102 1 伏。
MPPT测量
1.4.5 MPPT 跟踪效率与转换效率测量光伏系统工作时，太阳电池在一定的温度和日照强度下具有唯一的最大功率点，当太阳电池工作在该点时能输出当前温度和日照条件下的最大功率。
但由于太阳电池的输出特性受负荷状态、日照量、环境温度等因素的影响、太阳电池阵列的电压和电流均发生很大的变化，从而使输出功率不稳定，即最大功率点时刻变化。
为了充分利用太阳能以获取最大功率输出，必须跟踪、控制太阳电池的最大功率点、最大限度地利用太阳能。
逆变器转换效率是选购光伏逆变器的核心参数之一，转换效率的高低决定了逆变器的品质,对新能源产业的发展起着不可小觑的作用。
目前，大多是太阳能电池的转换效率仅有10%-20%左右，在此背景下，提升光伏逆变器的效率，对于提升太阳能并网发电系统的整体效率显得至关重要。
高效率且具有低成本效益的逆变器成为评定太阳能发电系统优劣的关键指标。
1． NB/T 32004-2013测试标准根据NB/T 32004-2013的要求，MPPT 效率包括动态MPPT 效率和静态MPPT 效率，测量方法按EN 50530-2010的要求进行或参见NB/T 32004-2013附录K 。
●静态最大功率点跟踪效率的测试要求根据NB/T 32004-2013标准，静态最大功率跟踪效率计算公式如下MPVS MPP DC DC MPPT T P TI U ，∑=∆=n 1i i ,i ,sta ,η式中：值；逆变器输入电压的采样—i ,DC U值；逆变器输入电流的采样—i ,DC I大功率输出；从光伏方阵中得到的最—PVS MPP P ,）；周期（不大于连续两个采样值之间的—ms 20T ∆）。
总采样周期（不小于—min 10M T 静态最大功率点跟踪效率反应的是在给定静态PV 组件的特性曲线上，逆变器调节跟踪最大功率点的精度。
注:i ,DC U 和i ,DC I 必须是同一时间的采样值。
●动态最大功率点跟踪效率的测试要求根据NB/T 32004-2013标准，动态最大功率跟踪效率计算公式如下∑∑∆∆=ii ,i ,j i ,,1T I U T ηDC DC PVS MPP MPPT,dyn P 式中：的采样间隔；—j ,,j PVS MPP P T ∆值逆变器输入电压的采样—i ,DC U的采样间隔；、—i ,i ,i DC DC I U T ∆值逆变器输入电流的采样—i ,DC I大的功率输出从光伏方阵中得到的最—，i ,PVS MPP P所以MPPT 动态最大功率跟踪效率测量，我们应该测出太阳电池输出的电压电流及最大功率输出，并进行上述公式的计算，才能得出结论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【干货】光伏逆变器动态MPPT效率测试详解
在现实生活中，由于阳光照射角度、云层、阴影等多种因素影响，光伏阵列接受到的阳光辐照度和相应温度在不同的条件下会有很大的差别，比如在早晨和中午，在晴朗和多云的天气下，特别是云层遮掩的影响，可能会造成短时间内辐照度的剧烈变化。
因此对于光伏逆变器而言，其必须具备应对阳光辐照度持续变化的策略，始终维持、或者是在尽可能短的时间内恢复到一个较高的MPPT精度水平，以及较高的转化效率，才能在现实生活中实现良好的发电效果。
目前光伏逆变器行业中各大厂商对于静态MPPT追踪算法的处理基本都展现出了很高的水准，可以精确地维持在非常接近100%的水平，为后端直流转交流的过程提供了良好的基础。
这一点也体现在各个型号的逆变器的总体效率参数上，标称值一般都很高。
而在逆变器实际的工作环境中，日照、温度等外部条件是处于实时动态变化的过程中，逆变器在这样的条件下工作，其动态效能也就成为了衡量其实际性能的不可忽视的重要指标。
在实验室的测试环境下，光伏模拟器作为可以直接模拟各种类型、各种配置的光伏阵列的高效模拟器，已经被广泛地应用于逆变器的测试。
但此前的测试更多地集中于模拟各种静态条件下(即在测试过程中维持给定的IV曲线不变化)，或者是有限的低强度变化(如测试过程中会在给定的两条或数条IV曲线之间切换)，较少涉及长时间、高强度的真实工作状况的模拟。
笔者关注使用光伏模拟器来模拟光伏阵列随时间而发生动态变化的输出，探究此动态MPPT测试功能的实用性和其中需要注意的要点。
由于动态天气的组合方式几乎无穷无尽，因此首要的问题是光伏模拟器提供了哪些典型类型的天气文档，以及是否有足够的灵活度来供客户自行生成新的天气文档，是否提供足够高的时间分辨率来支持快速的辐照度变化。
以光伏模拟与测试业内的知名品牌的光伏模拟器产品为例，其提供了晴天、多云、阴天等状况的典型天气情况实例(如下图1)，另外支持直接在软件内制定或者通过外部数据处理软件(如EXCEL)生成自定义天气文档，时间分辨率为1秒。
对于天气文档的时间长度则没有限制，可以支持长时间的测试，如一周甚至更长时间。
光伏逆变器
图1 晴天和阴天的辐照度及温度变化情况，横轴为时间，黄线为辐照度，紫线为温度
业内部分组织也定义了一些“标准”的测试形态，以便对不同的逆变器按照相同标准来做比对。
例如：
1. Sandia National Laboratory定义了辐照度和温度变化的几种不同模式。
-- 快速变化(辐照度3秒钟从100W/m2线性升至800W/m2及反向下降)
-- 慢速变化(辐照度半小时从0W/m2线性升至1000W/m2然后相同速率下降回0，同期温度从5度到60度再回到5度)
-- 三角变化(辐照度30秒从100W/m2线性升至800W/m2然后相同速率下降回100W/m2，重复60次)
-- 温度变化(10秒从35度线性升温至75度然后相同速率下降回35度，重复15次)
2. IEC/EN50530在附录B中定义了不同的测试模式。
-- 低辐照度到中辐照度的不同速率往复变化(从100W/m2到500W/m2的变化，11种不同速率，最慢800秒，最快8秒)
-- 中辐照度到高辐照度的不同速率往复变化(从300W/m2到1000W/m2的变化，6种不同速率，最慢70秒，最快7秒)
3. 鉴衡CGC/GF004对于动态效率的测试模式定义与EN50530相同。
应该说这些标准提供了很好的参考条件，便于各逆变器厂商进行针对性的改善动态MPPT性能的研究。
这些标准更多的是关注辐照度的变化而非温度的变化，这是由于光伏组件的输出功率受辐照度影响特别剧烈，而温度的影响则相对较小。
需要注意的是，这些标准对于辐照度变化的时间分辨率并没有给出强制性的要求，但是其本质上会要求在以秒为基础单位的同时进行进一步的线性内插，以满足该种测试形态。
以EN50530为例，其对于辐照度变化速率的最快的要求是100W/m2/s，以7秒钟实现从300W/m2到1000W/m2的变化。
如果我们只是采纳1秒钟变化一次辐照度的方法，则将得到如下的以1秒为步进的阶梯状辐照度变化图档(图2)，而非标准所要求的线性变化状辐照度图档(图3)。
通过简单的数学计算，以一个在标准测试状态下(STC，1000W/m2，25摄氏度)标称为1KW的逆变器为例，来评估这种阶梯状变化方式的影响能有多大。
按照EN50530附录C中定义的光伏阵列I/V曲线拟合公式，相应的晶硅模型和薄膜模型在对应辐照度下的理论最大功率点列表如下。
辐照度(W/M2)晶硅Pmp(W)薄膜Pmp(W)
300291.6300.7
400394.3404.8
500497507.9
600599.3609.9
700700.8710.3
800801.4808.9
900900.9905.7
1000999.31000.3
也就是说每次100W/m2的辐照度变化会导致光伏模拟器的输出IV曲线的最大功率点(以下简称Pmp)有一个大约10%标称功率的跳变。
另外通过简单的数学计算便可得出此种阶梯状变化方式与理想情况间会造成的实际给逆变器供应功率的差异，在这辐照度线性增大的7秒内对于晶硅模型是少了707W，对于薄膜模型是少了700W，也就是大约每秒少供应100W，约10%标称功率的供应不足。
同理当辐照度线性减少的时候就会是大约每秒多供应100W，约10%标称功率的供应过量。
这种高达10%的供应功率差异完全是由于光伏模拟器本身的算法导致的。
对于高速逆变器来说，这种差异可能严重影响其性能表现，使其无法发挥出自己的真实能力，无法与其他的相对低速的逆变器区分开来。
解决此问题的方法就是在每秒间进行线性内插，使得光伏模拟器给出的IV曲线尽可能地贴合理想的线性变化。
例如阿美特克ELGAR的光伏模拟器可以在每秒之间线性内插128次，也就是每7.8毫秒就会自动变更一条新的IV曲线，这样一来就相当于曲线之间几乎是无缝切换。
但是这样高速的变化会引入另一个问题，即MPPT追踪精度的计算问题。
目前各厂家基本上都是依靠光伏模拟器本身提供的MPPT精度测量功能来直接计算逆变器的MPPT效率，计算方法是将当前时刻的输出电压乘以输出电流，得到当前的实际输出功率，然后除以当前IV曲线的Pmp。
这其中当前的实际输出电压和电流值的获取是需要进行实时测量的，有一个测量时间窗口长度的问题，理论上是时间长度长一些比较好，例如20ms或以上，以便于滤除纹波干扰以获得高精度的读数;而另一个更重要、影响也更大的问题是同步问题。
当IV曲线处于高速自动线性内插的状况(例如每7.8毫秒更新一次)时，很显然常规的20ms测量窗口无法与之匹配，当20ms的测量采样时间完成并得到一个输出功率值时，此时的IV曲线已经更新了二至三次，我们拿这个测量值除以当前使用的IV曲线的Pmp值，得到的MPPT效率显然会存在失真。
于是当辐照度处于上升状态时，此时光伏模拟器报告的MPPT效率会偏低;当辐照度处于下降状态时，光伏模拟器报告的MPPT 效率会偏高。
如下图(图4)是一个辐照度以100W/m2的速率从1000W/m2下降至300W/m2，同时光伏模拟器进行每秒128次内插的测试结果。
我们可以清楚地看到，红色线代表的光伏模拟器报告的实际输出功率高出蓝色线代表的线性下降的理想IV曲线的Pmp，以至于计算得到的MPPT效率会出现超过100%的情况。
图4 100W/m2/s的辐照度线性下降情况下，带高速线性内插功能的光伏模拟器报告的MPPT效率存在较大的误差
为了解决此一问题，我们需要选取适当的IV曲线更新速率以及测量时间窗口。
例如阿美特克ELGAR光伏模拟器允许用户设置禁用每秒128次的仪器自动内插更新IV曲线功能，而启用软件统一控制的每100毫秒更新一次IV曲线的方法，而同样由软件来操作在此期间的输出功率回读，这样就可以确保当前输出功率的测量与IV曲线更新的同步问题。
这样IV曲线的更新速率为每秒10次，可以使得供应给逆变器的功率跳变、以及供应能量与理想情况的差异均缩减为1%的量级，无疑是目前市面上性能表现最为优秀的光伏模拟器。
如下图5是采用该方式后的测试结果。
我们可以看到代表实际输出功率测量结果的红色轨迹极好地匹配了代表理想Pmp变化的蓝色轨迹。
图6是更长时间上的测试结果图示，包含辐照度下降和上升的两种情况。
说明当前这款逆变器可以非常良好地适应这种1000W/ m2的辐照度变化速率，维持99%以上的MPPT效率。
图5 100W/m2/s的辐照度线性下降情况下，开启软件10次/秒线性内插功能的光伏模拟器报告的MPPT效率
图6 更长时间的100W/m2/s的辐照度线性下降情况下，开启软件10次/秒线性内插功能的光伏模拟器报告的MPPT
综上所述，当我们需要在实验室里进行动态的天气状况模拟时，需要能够构建或加载各种复杂天气状况以及国际规范定义的典型测试模式，构建的天气文档的时间分辨率达到秒级，而实际的IV曲线更新速率需要更快(如每秒10次)以满足平滑变化及符合实际状况的要求，同时在高速的IV曲线更新时还务必要确保输出采样数据的同步性，只有这样，我们才能得到足够精确、可信赖的测试结果。
