基坑安全等级划分及常见支护形式(标准版)
基坑支护安全技术

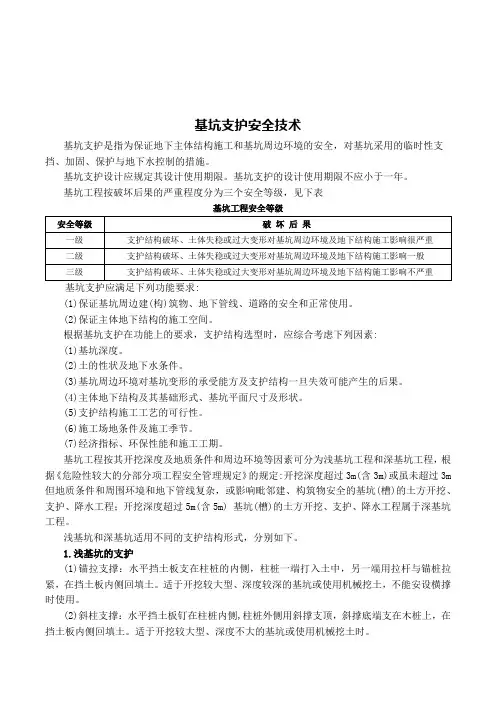

基坑支护安全技术基坑支护是指为保证地下主体结构施工和基坑周边环境的安全，对基坑采用的临时性支挡、加固、保护与地下水控制的措施。
基坑支护设计应规定其设计使用期限。
基坑支护的设计使用期限不应小于一年。
基坑工程按破坏后果的严重程度分为三个安全等级，见下表基坑工程安全等级基坑支护应满足下列功能要求:(1)保证基坑周边建(构)筑物、地下管线、道路的安全和正常使用。
(2)保证主体地下结构的施工空间。
根据基坑支护在功能上的要求，支护结构选型时，应综合考虑下列因素:(1)基坑深度。
(2)土的性状及地下水条件。
(3)基坑周边环境对基坑变形的承受能方及支护结构一旦失效可能产生的后果。
(4)主体地下结构及其基础形式、基坑平面尺寸及形状。
(5)支护结构施工工艺的可行性。
(6)施工场地条件及施工季节。
(7)经济指标、环保性能和施工工期。
基坑工程按其开挖深度及地质条件和周边环境等因素可分为浅基坑工程和深基坑工程，根据 危险性较大的分部分项工程安全管理规定》的规定:开挖深度超过3m(含3m)或虽未超过3m 但地质条件和周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑(槽)的土方开挖、支护、降水工程；开挖深度超过5m(含5m) 基坑(槽)的土方开挖、支护、降水工程属于深基坑工程。
浅基坑和深基坑适用不同的支护结构形式，分别如下。
1.浅基坑的支护(1)锚拉支撑：水平挡土板支在柱桩的内侧，柱桩一端打入土中，另一端用拉杆与锚桩拉紧，在挡土板内侧回填土。
适于开挖较大型、深度较深的基坑或使用机械挖土，不能安设横撑时使用。
(2)斜柱支撑：水平挡土板钉在柱桩内侧,柱桩外侧用斜撑支顶，斜撑底端支在木桩上，在挡土板内侧回填土。
适于开挖较大型、深度不大的基坑或使用机械挖土时。
(3)型钢桩横挡板支撑：沿挡土位置预先打入钢轨、工字钢或H型钢桩，间距1.0~1.5m,然后边挖方边将3~6cm 厚的挡土板塞进钢桩之间挡土，并在横向挡板与型钢桩之间打上楔子，使横板与土体紧密接触。
基坑支护侧壁安全等级
基坑支护侧壁安全等级
【最新版】
目录

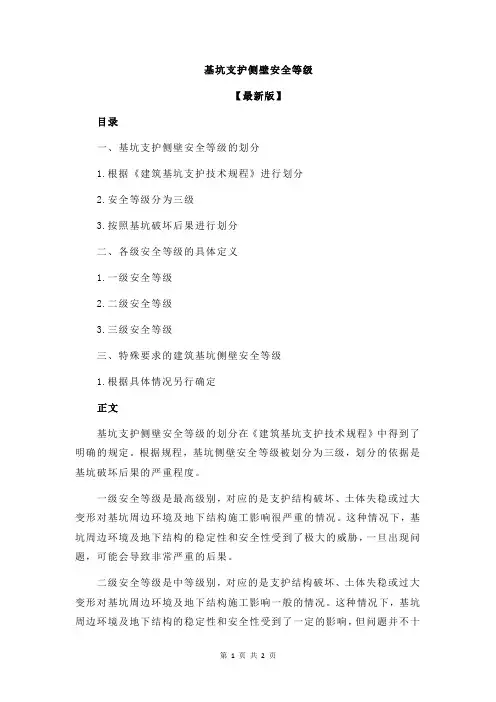

一、基坑支护侧壁安全等级的划分
1.根据《建筑基坑支护技术规程》进行划分
2.安全等级分为三级
3.按照基坑破坏后果进行划分
二、各级安全等级的具体定义
1.一级安全等级
2.二级安全等级
3.三级安全等级
三、特殊要求的建筑基坑侧壁安全等级
1.根据具体情况另行确定
正文
基坑支护侧壁安全等级的划分在《建筑基坑支护技术规程》中得到了明确的规定。
根据规程，基坑侧壁安全等级被划分为三级，划分的依据是基坑破坏后果的严重程度。
一级安全等级是最高级别，对应的是支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响很严重的情况。
这种情况下，基坑周边环境及地下结构的稳定性和安全性受到了极大的威胁，一旦出现问题，可能会导致非常严重的后果。
二级安全等级是中等级别，对应的是支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响一般的情况。
这种情况下，基坑周边环境及地下结构的稳定性和安全性受到了一定的影响，但问题并不十
分严重。
三级安全等级是最低级别，对应的是支护结构破坏、土体失稳或过大变形对基坑周边环境及地下结构施工影响不严重的情况。
这种情况下，基坑周边环境及地下结构的稳定性和安全性基本得到了保障，问题并不重要。
在实际的工程中，如果遇到了特殊要求的建筑基坑侧壁，其安全等级可以根据具体情况另行确定。
基坑的分级与11种深基坑支护方式
基坑的分级与11种深基坑支护方式一、基坑的分级一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；三级基坑：开挖深度＜7m，且无特别要求的基坑；二级基坑：不属于一级或三级的其它基坑。
二、一般基坑的支护方式深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。
连续式水平挡土板支撑间断式水平挡土板支撑垂直挡土板式支撑2、简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工。
短柱横隔板支撑仅适用于部分地段放坡不够、宽度较大的基坑使用。
临时挡土墙支撑仅适用于部分地段下部放坡不够、宽度较大的基坑使用。
3、斜柱支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场，基坑打设柱桩斜柱支撑4、锚拉支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
锚拉支撑三、深基坑的支护方式深基坑支护的基本要求：a、确保支护结构能起挡土作用，基坑边坡保持稳定；b、确保相邻的建(构)筑物、道路、地下管线的安全；c、不因土体的变形、沉陷、坍塌受到危害；d、通过排降水，确保基础施工在地下水位以上进行。
5、排桩支护开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。
基坑支护分类
土钉成孔： 根据土层性状选成孔机械 保证孔壁稳定， 减少孔壁扰动 对易塌孔的松散土层 宜采用机械成孔。
钢筋土钉杆体制作与安装
1、调直、除锈
2、钢筋连接（焊接）
双面焊搭接长度、帮条长度≥主筋直径的5 倍
3、对中支架截面尺寸应保证土钉杆体保护层 厚度的要求，对中支架可选用直径6mm8mm的钢筋焊制。
浅基坑的支护形式
斜柱支撑：适于开挖较大型、深度不大的基坑或使用机械挖 土时。
锚拉支撑：适于开挖较大型、深度不大的基坑或使用机械挖 土时，不能安设横撑时使用。
型钢桩横挡板支撑：适于地下水位较低，深度不很大的一般 黏性土层或砂土层中使用。
短桩横隔板支撑：适于开挖宽度大的基坑，部分地段下部放 坡不够时使用。

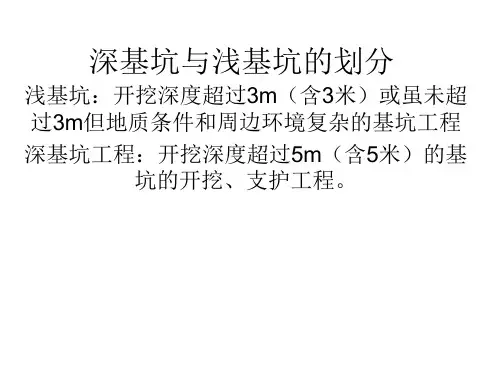

深基坑与浅基坑的划分
浅基坑：开挖深度超过3m（含3米）或虽未超 过3m但地质条件和周边环境复杂的基坑工程
深基坑工程：开挖深度超过5m（含5米）的基 坑的开挖、支护工程。
建筑基坑支护工程
边坡支护设计使用年限
永久性边坡：设计使用年限超过2年的边坡。 临时性边坡：设计使用年限不超过2年的边坡。
支挡式结构:
以挡土构件和锚杆或支撑为主 的，或仅以挡土构件为主的支护 结构
支 锚拉式支挡结构：以挡土构件和锚杆为主的支挡
护 结
式结构
构 的
支撑式支挡结构：以挡土构件和支撑为主的支挡
分 类
式结构
悬臂式支挡结构：仅以挡土构件为主的支挡式结
构
土钉墙支护结构：由随基坑开挖分层设置的、纵
横向密布的土钉群、喷射混凝土面层及原位土体所组成的支 护结构
4、土钉成孔后应及时插入土钉杆体，遇塌孔、 缩径时应在处理后再插入土钉杆体。
土钉注浆：
基坑的分级与11种深基坑支护方式
基坑的分级与11种深基坑支护方式一、基坑的分级一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；三级基坑：开挖深度＜7m，且无特别要求的基坑；二级基坑：不属于一级或三级的其它基坑。
二、一般基坑的支护方式深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。
连续式水平挡土板支撑间断式水平挡土板支撑垂直挡土板式支撑2、简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工。
短柱横隔板支撑仅适用于部分地段放坡不够、宽度较大的基坑使用。
临时挡土墙支撑仅适用于部分地段下部放坡不够、宽度较大的基坑使用。
3、斜柱支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场，基坑打设柱桩斜柱支撑4、锚拉支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
锚拉支撑三、深基坑的支护方式深基坑支护的基本要求：a、确保支护结构能起挡土作用，基坑边坡保持稳定；b、确保相邻的建(构)筑物、道路、地下管线的安全；c、不因土体的变形、沉陷、坍塌受到危害；d、通过排降水，确保基础施工在地下水位以上进行。
5、排桩支护开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。
11种深基坑支护方式
11种深基坑支护方式一、基坑的分级一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；三级基坑：开挖深度＜7m，且无特别要求的基坑；二级基坑：不属于一级或三级的其它基坑。
二、一般基坑的支护方式深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。
连续式水平挡土板支撑间断式水平挡土板支撑垂直挡土板式支撑2、简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工。
短柱横隔板支撑仅适用于部分地段放坡不够、宽度较大的基坑使用。
临时挡土墙支撑仅适用于部分地段下部放坡不够、宽度较大的基坑使用。
3、斜柱支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场，基坑打设柱桩斜柱支撑4、锚拉支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
锚拉支撑三、深基坑的支护方式深基坑支护的基本要求：a、确保支护结构能起挡土作用，基坑边坡保持稳定；b、确保相邻的建(构)筑物、道路、地下管线的安全；c、不因土体的变形、沉陷、坍塌受到危害；d、通过排降水，确保基础施工在地下水位以上进行。
1、排桩支护开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。
基坑等级分级划分标准
基坑等级分级划分标准
一、按照支护结构的安全等级划分如下：
一级：支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响很严重。
二级：支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响严重。
三级：支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响不严重。
二、按照施工质量验收规范划分如下：
符合下列情况之一的基坑，定为一级基坑：
1.重要工程或支护结构作为主体结构的一部分；
2.开挖深度大于10m；
3.与邻近建筑物、重要设施的距离在开挖深度以内的基坑；
4.基坑范围内有历史文物、近代优秀建筑、重要管线等需要严加保护的基坑。
三级基坑为开挖深度小于7m，且周围环境无特别要求的基坑。
5.除一级基坑和三级基坑外的基坑均属二级基坑。
三、按照岩土工程勘察规程划分如下：
一级：周边环境条件很复杂；破坏后果很严重；基坑深度h>12m；工程地质条件复杂；地下水位很高、条件复杂、对施工影响严重。
二级：周边环境条件较复杂；破坏后果严重；基坑深度6m<h≤12m；工程地质条件较复杂；地下水位较高、条件较复杂，对施工影
响较严重。
三级：周边环境条件简单；破坏后果不严重；基坑h≤6m；工程地质条件简单；地下水位低、条件简单，对施工影响轻微。
基坑安全等级划分
基坑安全等级划分
在施工工地中，基坑开挖是非常关键的一步，不仅涉及到施工进度，还与现场的安全性密切相关。
因此，在基坑开挖前，必须对基坑安全等级进行划分，以确保工人的人身安全和材料财产安全。
一般来说，基坑安全等级的划分主要以开挖深度和斜坡坡度为基础，分为一至四级。
具体如下：
一级基坑：开挖深度不超过1.5米，斜坡坡度为1:1，无需加强支撑。
可以用塑料网格或钢筋网格等简易防护措施进行固定。
二级基坑：开挖深度在1.5米至3米之间，斜坡坡度为1:1，需要进行简单的加强支撑，如管杆、木杆等。
同时需加强淤泥池与水泥池等的警示标示。
三级基坑：开挖深度在3米至5米之间，斜坡坡度为1:0.75或1:0.5，需要进行深挖加强支撑，如加设支撑钢架等。
同时需要对周边环境进行安全隔离，增加工人防护设备。
四级基坑：开挖深度大于5米，斜坡坡度为1:0.5或1:0.25。
需要进行强力加固和支撑，如预制钢筋混凝土板等。
此外，设施必须设置安全警示标志、防护网和安全防护设备，防止坑内积水、堆积物挤压及采光措施的实施。
总之，在基坑开挖前，建设单位应对基坑进行详细的安全评估，根据开挖深度和斜坡坡度等因素划分基坑安全等级，并进行相应的加固措施，以确保现场工人的安全和机器设施的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑安全等级划分及常见支护
形式(标准版)
Safety management is an important part of production management. Safety and production are in
the implementation process
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
基坑安全等级划分及常见支护形式(标准
版)
基坑工程安全等级划分根据支护结构及周边环境对变形的适应能力和基坑工程对周边环境可能造成的危害程度，基坑工程划分为三个安全等级。
即一级、二级和三级深基坑工程，其对应的重要性系数分别取1.1、1.0、0.9。
一级
★周边环境条件很复杂
★破坏后果很严重
★基坑深度大于12m
★工程地质条件复杂
★地下水水位很高、条件复杂、对施工影响严重
二级
★周边环境条件较复杂
★破坏后果严重
★基坑深度小于等于12m，大于6m
★工程地质条件较复杂
★地下水水位较高、条件较复杂、对施工影响较严重
三级
★周边环境条件简单
★破坏后果不严重
★基坑深度小于等于6m
★工程地质条件简单
★地下水水位低、条件简单、对施工影响轻微不同基坑支护技术的适用范围
常见支护形式
1.钢板桩这种建筑施工技术是一种相对比较简单的支护的设计方法，而且投资比较低。
这种设计方法通常用于软地层。
2.地下连续墙这种墙体结构的设计能够有效地提高整个建筑的
刚度，提高整个建筑的防渗性。
此结构通常情况下，用于软粘土及沙土等各种地质结构比较复杂的施工环境中。
3.柱列式的灌注桩的排桩支护
这种支护技术的设计方式主要分为疏排设计和密排设计两种形式。
这种支护的设计在桩顶的设计过程中一定要注意浇注相对比较大的截面的钢筋，并且一定要确保混凝土梁帽连接的可靠性。
为了防止地下水及其杂质在空隙内流入深基坑内，在建筑过程中应该使用高压注浆的操作方法。
除此之外，在建筑的深基坑支护的设计中还有土钉墙支护、锚杆喷射支护、锚索支护、桩锚支护、锚板墙支护、水泥土桩的深层搅拌支护等各种不同的施工技术。
常见基坑支护结构的类型及其适用条件
1.放坡开挖
优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土
深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土;具有挡土、止水的双重功能;一般情况下较经济;施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩
高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动的影响
和产生噪声等公害。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：可用于施工空间较小的工程。
4.槽钢钢板桩
这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m,型号由计算确定。
优势:耐久性良好,二次利用率高;施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;抗弯能力较弱，支护刚度小,开挖后变形较大。
适用：多用于深度≤4m的较浅基坑或沟槽。
5.钻孔灌注桩
优势:施工时无振动、无噪声等环境公害,无挤土现象,对周围环境影响小;墙身强度高,刚度大,支护稳定性好,变形小;当工程桩也为灌注桩时,可以同步施工,从而施工有利于施工组织、工期短。
劣势：桩间缝隙易造成水土流失,特别是在高水位软粘土质地区,需根据工程条件采取注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题。
适用：排桩式中应用最多的一种,多用于坑深7～15m的基坑工程,适用于软粘土质和砂土地区。
6.地下连续墙
优势：刚度大，止水效果好，是支护结构中最强的支护型式。
劣势：造价较高，施工要求专用设备。
适用：地质条件差和复杂，基坑深度大，周边环境要求较高的基坑。
7.土钉墙
土钉墙是一种边坡稳定式的支护,其作用与被动的具备挡土作用的上述围护墙不同,它是起主动嵌固作用,增加边坡的稳定性,使基坑开挖后坡面保持稳定。
优势：稳定可靠、施工简便且工期短、效果较好、经济性好、在土质较好地区应积极推广。
劣势：土质不好的地区难以运用。
适用：主要用于土质较好地区。
8.SMW工法
SMW工法亦称劲性水泥土搅拌桩法,即在水泥土桩内插入H型钢等(多数为H型钢,亦有插入拉伸式钢板桩、钢管等),将承受荷载与防渗挡水结合起来,使之成为同时具有受力与抗渗两种功能的支护结构的围护墙。
施工时基本无噪声,对周围环境影响小;结构强度可靠,凡是适合应用水泥土搅拌桩的场合都可使用;挡水防渗性能好,不必另设挡水帷幕;可以配合多道支撑应用于较深的基坑;此工法在一定条件下可代替作为地下围护的地下连续墙,在费用上如果能够采取一定施工措施成功回收H型钢等受拉材料;则大大低于地下连续墙,因而具有较大发展前景。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
