【CN210095558U】一种多功能锅边托架【专利】

合集下载

锅盖挂架专利申请书范本

锅盖挂架专利申请书范本

锅盖挂架专利申请书范本尊敬的专利局:我司特此提交一项实用新型专利申请,该专利名为“一种锅盖挂架”。

我们相信该发明将解决烹饪过程中锅盖放置问题,为用户提供便利和安全性。

【技术领域】本发明涉及厨房用品领域,具体是一种锅盖挂架。

【背景技术】在家庭烹饪过程中,锅盖放置一直是一个令人困扰的问题。

锅盖放置不当可能会导致锅盖滚动、碰撞,甚至烫伤用户。

目前市场上虽有部分锅盖存放架,但存取不便,容易造成空间浪费,且无法有效防止锅盖碰撞。

【发明内容】本发明的目的在于提供一种锅盖挂架,能有效解决锅盖放置问题,提高用户烹饪体验。

本发明的技术方案如下:1. 一种锅盖挂架,包括支架,支架设有横梁,横梁上设有多个锅盖挂扣;2. 所述锅盖挂扣包括挂钩和固定板,挂钩设有弧形凹槽,固定板设有贯穿孔;3. 所述支架的横梁两端设有滑轮,滑轮与支架的支撑柱配合,使横梁可在支撑柱上滑动;4. 所述支架设有收纳盒,收纳盒用于存放烹饪工具,所述收纳盒与支架之间设有密封条,保证烹饪工具存放安全;5. 所述支架设有排水孔,排水孔位于支架的底部,用于排除支架内部积水。

【有益效果】与现有技术相比,本发明具有以下有益效果:1. 本发明提供的锅盖挂架结构简单,易于安装和拆卸,用户可轻松存放和取出锅盖,提高烹饪便利性;2. 锅盖挂扣的设计能有效防止锅盖碰撞,降低锅盖损坏的风险;3. 锅盖挂架的滑轮设计使横梁可在支撑柱上滑动,节省厨房空间,提高厨房整洁度;4. 收纳盒的设置方便用户存放烹饪工具,密封条保证烹饪工具存放安全,防止工具受潮;5. 排水孔的设计能及时排除支架内部积水,防止支架生锈,延长使用寿命。

【附图说明】图1为本发明一种锅盖挂架的主视图;图2为本发明锅盖挂扣的立体结构示意图;图3为本发明锅盖挂架的侧视图。

图中:1. 支架;2. 横梁;3. 锅盖挂扣;4. 滑轮;5. 支撑柱;6. 收纳盒;7.密封条;8. 排水孔。

【具体实施方式】以下结合附图和实施例对本发明进行详细说明:实施例1:如图1-3所示,本发明提供了一种锅盖挂架,包括支架1,支架1设有横梁2,横梁2上设有多个锅盖挂扣3。

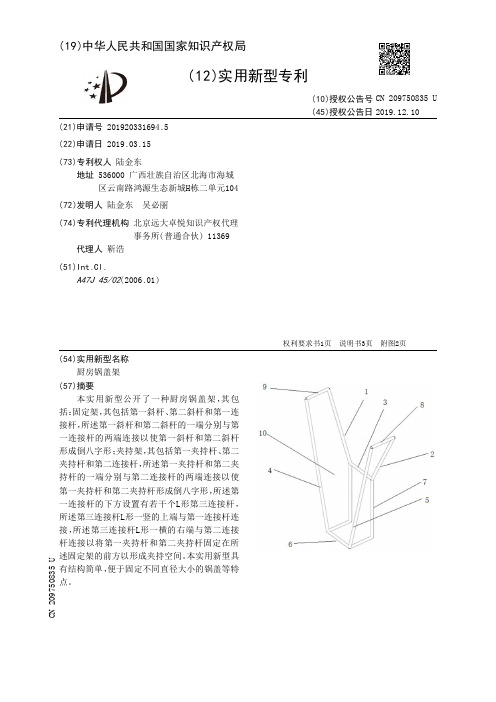

【CN209750835U】厨房锅盖架【专利】

【CN209750835U】厨房锅盖架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331694.5(22)申请日 2019.03.15(73)专利权人 陆金东地址 536000 广西壮族自治区北海市海城区云南路鸿源生态新城H栋二单元104(72)发明人 陆金东 吴必丽 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 靳浩(51)Int.Cl.A47J 45/02(2006.01)(54)实用新型名称厨房锅盖架(57)摘要本实用新型公开了一种厨房锅盖架,其包括:固定架,其包括第一斜杆、第二斜杆和第一连接杆,所述第一斜杆和第二斜杆的一端分别与第一连接杆的两端连接以使第一斜杆和第二斜杆形成倒八字形;夹持架,其包括第一夹持杆、第二夹持杆和第二连接杆,所述第一夹持杆和第二夹持杆的一端分别与第二连接杆的两端连接以使第一夹持杆和第二夹持杆形成倒八字形,所述第一连接杆的下方设置有若干个L形第三连接杆,所述第三连接杆L形一竖的上端与第一连接杆连接,所述第三连接杆L形一横的右端与第二连接杆连接以将第一夹持杆和第二夹持杆固定在所述固定架的前方以形成夹持空间。

本实用新型具有结构简单,便于固定不同直径大小的锅盖等特点。

权利要求书1页 说明书3页 附图2页CN 209750835 U 2019.12.10C N 209750835U权 利 要 求 书1/1页CN 209750835 U1.一种厨房锅盖架,其特征在于,包括:固定架,其包括第一斜杆、第二斜杆和第一连接杆,所述第一斜杆和第二斜杆的一端分别与第一连接杆的两端连接以使第一斜杆和第二斜杆形成倒八字形;夹持架,其包括第一夹持杆、第二夹持杆和第二连接杆,所述第一夹持杆和第二夹持杆的一端分别与第二连接杆的两端连接以使第一夹持杆和第二夹持杆形成倒八字形,所述第一连接杆的下方设置有若干个第三连接杆,所述第三连接杆形状为L形,所述第三连接杆L 形一竖的上端与第一连接杆连接,所述第三连接杆L形一横的右端与第二连接杆连接以将第一夹持杆和第二夹持杆固定在所述固定架的前方以形成夹持空间。

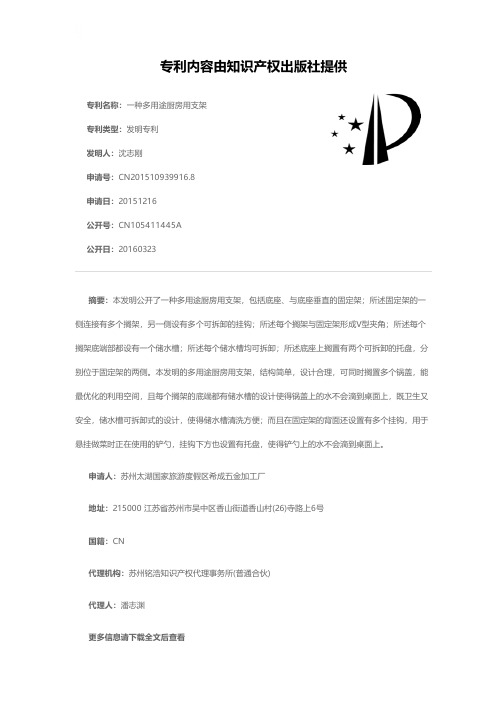

一种多用途厨房用支架[发明专利]

一种多用途厨房用支架[发明专利]

专利名称:一种多用途厨房用支架专利类型:发明专利
发明人:沈志刚
申请号:CN201510939916.8申请日:20151216
公开号:CN105411445A
公开日:
20160323
专利内容由知识产权出版社提供
摘要:本发明公开了一种多用途厨房用支架,包括底座、与底座垂直的固定架;所述固定架的一侧连接有多个搁架,另一侧设有多个可拆卸的挂钩;所述每个搁架与固定架形成V型夹角;所述每个搁架底端部都设有一个储水槽;所述每个储水槽均可拆卸;所述底座上搁置有两个可拆卸的托盘,分别位于固定架的两侧。

本发明的多用途厨房用支架,结构简单,设计合理,可同时搁置多个锅盖,能最优化的利用空间,且每个搁架的底端都有储水槽的设计使得锅盖上的水不会滴到桌面上,既卫生又安全,储水槽可拆卸式的设计,使得储水槽清洗方便;而且在固定架的背面还设置有多个挂钩,用于悬挂做菜时正在使用的铲勺,挂钩下方也设置有托盘,使得铲勺上的水不会滴到桌面上。

申请人:苏州太湖国家旅游度假区希成五金加工厂
地址:215000 江苏省苏州市吴中区香山街道香山村(26)寺路上6号
国籍:CN
代理机构:苏州铭浩知识产权代理事务所(普通合伙)
代理人:潘志渊
更多信息请下载全文后查看。

【CN209825608U】一种点餐台用支撑装置【专利】

【CN209825608U】一种点餐台用支撑装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315236.2(22)申请日 2019.03.13(73)专利权人 卡波兔信息技术(成都)股份有限公司地址 610041 四川省成都市高新区吉泰五路118号2栋10层2号(72)发明人 吴海 (51)Int.Cl.A47B 9/14(2006.01)A47B 9/20(2006.01)A47B 95/04(2006.01)(54)实用新型名称一种点餐台用支撑装置(57)摘要本实用新型公开了一种点餐台用支撑装置,包括支撑台,所述支撑台的顶端设置有点餐台,所述点餐台的表面一侧固定连接有防撞条,所述点餐台的表面一端嵌接有控制电源。

该种实用新型设计合理,使用方便,通过设置有传动气缸、升降杆和内置台,方便通过传动气缸带动升降杆实现上下移动,从而使得升降杆顶端的内置台上下升降,便于能够调节点餐台的高度,通过设置有限位孔、定位圆台和定位销,方便定位圆台内部的卡块松动后使弹簧带动定位销弹出,从而卡入限位孔内部,实现升降杆的固定,防止升降杆移动,通过设置有限位挡条和防撞条,方便通过限位挡条能够有效地起到限位的效果,防撞条能够起到防护的效果,该实用新型简单方便,适合广泛推广。

权利要求书1页 说明书3页 附图2页CN 209825608 U 2019.12.24C N 209825608U权 利 要 求 书1/1页CN 209825608 U1.一种点餐台用支撑装置,包括支撑台(5),其特征在于:所述支撑台(5)的顶端设置有点餐台(2),所述点餐台(2)的表面一侧固定连接有防撞条(3),所述点餐台(2)的表面一端嵌接有控制电源(1),所述支撑台(5)的底端表面固定连接有垫块(4),所述支撑台(5)的内部底端通过螺钉固定连接有承压板(10),所述承压板(10)的内部两端通过螺钉固定连接有传动气缸(11),所述传动气缸(11)的顶端通过升降杆(12)与内置台(7)传动连接,所述内置台(7)与点餐台(2)固定连接,所述内置台(7)的一侧固定连接有限位挡条(6),所述升降杆(12)的表面一侧开有限位孔(8),所述升降杆(12)的底端设置有定位圆台(9),所述定位圆台(9)的内部一端通过卡块(15)卡接有弹簧(14),所述弹簧(14)的一端设置有定位销(13),所述定位圆台(9)通过定位销(13)与限位孔(8)相卡接,所述控制电源(1)的输入端外接电源,所述控制电源(1)的输出端与传动气缸(11)的输入端电性连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920442985.1
(22)申请日 2019.04.03
(73)专利权人 欧阳再元
地址 422317 湖南省邵阳市洞口县山门镇
松坡居委会
(72)发明人 欧阳再元 向小云 阳素一
(74)专利代理机构 长沙正奇专利事务所有限责
任公司 43113
代理人 马强 李发军
(51)Int.Cl.
A47J 47/16(2006.01)
(54)实用新型名称
一种多功能锅边托架
(57)摘要
本实用新型公开了一种多功能锅边托架。


述多功能锅边托架包括底架,装在底架上的接水
盘,所述底架上设有用于放置锅盖的锅盖放置
架、用于放置饭勺的第一立架、以及用于放置锅
铲的第二立架;所述第一立架上设有两根间隔设
置的第一压杆和第一托杆;所述第二立架上设有
两根间隔设置的第二压杆和第二托杆。

本实用新
型的多功能锅边托架结构简单,
且功能丰富。

权利要求书1页 说明书3页 附图2页CN 210095558 U 2020.02.21
C N 210095558
U
权 利 要 求 书1/1页CN 210095558 U
1.一种多功能锅边托架,包括底架(1),装在底架(1)上的接水盘(7),其特征在于,所述底架(1)上设有用于放置锅盖(8)的锅盖放置架(2)、用于放置饭勺(9)的第一立架(3)、以及用于放置锅铲(10)的第二立架(4);
所述锅盖(8)放置在托架上时位于接水盘(7)正上方;
所述第一立架(3)上设有两根间隔设置的第一压杆(31)和第一托杆(32),当所述饭勺(9)穿过第一压杆(31)和第一托杆(32)之间的空间放置时,所述第一托杆(32)位于饭勺(9)下方且支撑所述饭勺(9)的勺柄处,所述第一压杆(31)位于饭勺(9)上方且作为饭勺(9)勺柄的止挡,所述饭勺(9)的勺头位于接水盘(7)正上方;
所述第二立架(4)上设有两根间隔设置的第二压杆(41)和第二托杆(42),当所述锅铲(10)穿过第二压杆(41)和第二托杆(42)之间的空间放置时,所述第二托杆(42)位于锅铲(10)下方且支撑所述锅铲(10)的铲柄处,所述第二压杆(41)位于锅铲(10)上方且作为锅铲(10)铲柄的止挡,所述锅铲(10)的铲头位于接水盘(7)正上方。

2.根据权利要求1所述的多功能锅边托架,其特征在于,所述第二立架(4)上设有锅刷支架(6),该锅刷支架(6)用于悬挂锅刷(11)。

3.根据权利要求1所述的多功能锅边托架,其特征在于,所述锅盖放置架(2)包括位于接水盘(7)上方的挡台(21)和靠架(22);所述靠架(22)的高度大于锅盖(8)的半径。

4.根据权利要求1-3中任一项所述的多功能锅边托架,其特征在于,所述底架(1)、锅盖放置架(2)、第一立架(3)和第二立架(4)均由钢丝绕制形成。

5.根据权利要求1-3中任一项所述的多功能锅边托架,其特征在于,所述第二压杆(41)和第二托杆(42)的高程高于第一压杆(31)和第一托杆(32)的高程。

6.根据权利要求1-3中任一项所述的多功能锅边托架,其特征在于,所述接水盘(7)可拆卸地设置在所述底架(1)上。

7.根据权利要求1-3中任一项所述的多功能锅边托架,其特征在于,所述接水盘(7)上放置有沥水网。

2。
