幕墙完整资料
幕墙竣工资料完整版
幕墙竣工资料完整版背景介绍幕墙作为建筑外立面的重要组成部分，不仅能美化建筑外观，还能为室内提供光线和保温效果。
随着科技的发展，幕墙的种类和材料也越来越多样化，而幕墙的竣工资料则是记录这些幕墙工程建设历程和质量的重要文件。
本文档将详细介绍幕墙竣工资料的内容、形式、规范和作用等方面。
竣工资料的内容幕墙竣工资料是指在幕墙工程完工后，施工单位向业主交付的记录资料。
竣工资料的内容一般包括以下几个方面：1. 幕墙材料和构件的型号、规格和供货证明。
幕墙材料和构件是幕墙工程的基础，其质量的好坏直接影响幕墙的整体性能和寿命。
因此，在竣工资料中必须包含幕墙材料和构件的型号、规格和供货证明等信息，以便于今后的维护和更新。
2. 幕墙工程图纸、设计文件、图样和技术文件。
幕墙工程图纸、设计文件、图样和技术文件是幕墙工程的依据和指导文件，记录着幕墙工程的设计和施工过程。
其中，图纸和设计文件包括幕墙构件的尺寸、位置、型号等详细信息，以及幕墙附件的安装方式、固定方式等要求；技术文件包括幕墙工程施工的工艺流程、操作细节和安全注意事项等。
3. 幕墙工程验收记录和竣工报告。
幕墙工程竣工后，必须进行验收，以确保幕墙的质量符合国家和行业标准要求。
幕墙工程验收记录包括验收日期、验收结果、验收人员的签字等信息。
竣工报告则是对幕墙工程的和评价，包括工程完成情况、存在的问题和改进措施等。
竣工资料的形式和规范幕墙竣工资料的形式必须符合国家和行业的规范要求，以便于今后的查看和使用。
一般来说，幕墙竣工资料的形式包括以下几个方面：1. 纸质档案纸质档案是目前较为普遍的竣工资料形式。
它的优点是易于存储和查看，并且有较强的可读性和可靠性。
但是，随着幕墙工程的不断发展和升级，纸质档案已经无法满足今后的维护和更新需求，需要逐步向电子档案转变。
2. 电子档案电子档案是指将幕墙竣工资料数字化并存储在计算机中。
它的优点是便于迅速查找和检索，可以实现信息的无纸化管理，同时也与现代化的信息化要求相适应。
幕墙资料目录
幕墙资料目录幕墙是建筑外墙的重要组成部分，其主要功能是隔绝室外的风、雨、光、气、噪音等对建筑物室内的影响。
幕墙的材料、设计、安装、运用等方面各不相同，因此，建筑设计师、施工工程师和维护工程师需要收集、整理和学习相关的各种幕墙资料。
本文将为大家提供一份幕墙资料目录，希望能帮到大家。
一、幕墙设计资料幕墙的设计是保证其质量和安全的关键，以下为需要了解的幕墙设计资料：•幕墙设计规范（如GB/T 8478-2008《建筑幕墙》、GB 50009-2012《建筑结构荷载规范》等）；•幕墙设计图纸（平面布置、各种分布图、剖面和拼装图、施工图等）；•幕墙相关技术手册和规范性文件（如昆明建筑科技学院幕墙学院出版的《现代幕墙设计》等）；•幕墙设计相关软件（如分析和设计软件、CAD设计软件、3D模型软件等）。
二、幕墙材料资料幕墙材料的选用直接影响幕墙的质量和使用寿命。
以下为需要了解的幕墙材料资料：•幕墙玻璃（如钢化玻璃、夹层玻璃、单片玻璃等）；•幕墙型材（如铝合金型材、钢型材、不锈钢型材等）；•幕墙密封材料（如三合一密封胶、硅酮密封胶、丙烯酸胶等）；•幕墙填充材料（如聚氨酯泡沫、岩棉、挤塑聚苯板等）；•幕墙连接件（如幕墙定位钢、幕墙定位铆钉、幕墙支架等）；•幕墙保温材料（如保温棉、泡沫塑料等）。
三、幕墙制作安装资料幕墙的制作与安装是幕墙工程中至关重要的环节，以下为需要了解的幕墙制作和安装资料：•幕墙制作图纸和工程总平面图；•幕墙制作方案和工艺流程；•幕墙安装图纸和施工方案；•幕墙施工工具和现场设备；•幕墙安装技术交底和操作规程。
四、幕墙监理和验收资料幕墙监理和验收是保证其质量和安全的关键环节，以下为需要了解的幕墙监理和验收资料：•幕墙监理方案和监理规范文件；•幕墙施工和监理会议记录；•幕墙现场监理和质量检测记录；•幕墙验收标准和方法；•幕墙维护和保养指南。
五、幕墙案例和经验分享除了资料，幕墙案例和经验分享也是非常有价值的。
墙体—幕墙(建筑构造)
幕墙
幕墙悬挂于骨架结构上，承受着风荷载，并通过连接固定体系 将其自重和风荷载传递给骨架结构；同时，幕墙还控制着光线、 空气、热量等的内外交流。 幕墙按材料分玻璃幕墙、金属幕墙和石材幕墙等类型。
玻璃幕墙
一、明框玻璃幕墙
明框玻璃幕墙是金属框架 构件显露在外表面的玻璃 幕墙，由立柱、横梁组成 框格，并在幕墙框格的镶 嵌槽中安装固定玻璃。
玻璃幕墙
二、隐框玻璃幕墙
隐框玻璃幕墙是将玻璃用硅酮 结构胶粘结于金属附框上，以 连接件将金属附框固定于幕墙 立柱和横梁所形成的框格上的 幕墙形式。因其外表看不见框 料，故称为隐框玻璃幕墙 。
玻璃幕墙
三、全玻幕墙
全玻幕墙是由玻璃板和玻璃肋制作 的玻璃幕墙。来自 玻璃幕墙四、点式玻璃幕墙
点式玻璃幕墙是用金属骨架或玻璃肋形成支撑受力体系，安装连接板或钢 爪，并将四角开圆孔的玻璃用螺栓安装于连接板或钢爪上的幕墙形式。
金属幕墙
金属幕墙是金属构架与金属板材组成的，不承担主体结构荷载与 作用的建筑外围护结构。金属板一般包括单层铝板、铝型复合板、 蜂窝铝板、不锈钢板等。
石材幕墙
石材幕墙是由金属构架与建筑石板组成的，不承担主体结构荷载 与作用的建筑外围护结构。
建筑幕墙施工质量验收资料(全套表格)
建筑幕墙施工质量验收资料(全套表格)一、验收资料清单序号验收资料名称1 幕墙施工图2 幕墙产品质量检验报告3 幕墙构件成品检验记录4 幕墙单位工程施工记录5 幕墙安装质量验收记录6 幕墙竣工验收记录7 幕墙维修保养记录二、验收标准建筑幕墙的验收应符合国家有关建筑幕墙质量验收标准的规定，主要包括以下几个方面：1.幕墙构件应符合相应的标准和规范要求，构件表面不得有明显的污染、损伤等缺陷；2.幕墙施工应符合施工图纸要求，构件间隙应均匀，安装位移应符合要求；3.幕墙应按设计要求进行密封、防水、隔音、保温等处理；4.幕墙施工应符合相关的安全规范，幕墙安装连接件应符合相关的规定；5.幕墙应具有较好的气密性、水密性和抗风压性等能力，对外保温不漏风，不渗水，不漏气。
三、验收流程建筑幕墙的验收流程一般分为前验、中验和后验三个阶段。
1. 前验前验主要包括以下几个方面：1.确认施工单位和质量检验人员是否具备相应的资质和证书；2.确认幕墙产品的质量文件是否齐全，是否符合要求；3.确认幕墙构件的成品检验记录是否符合要求；4.确认幕墙施工图是否符合实际情况。
2. 中验中验主要包括以下几个方面：1.检查幕墙施工过程中的质量记录，确认工程施工过程符合要求；2.检查幕墙安装质量，如垂直度、水平度、安装位置等是否符合要求；3.检查幕墙密封处理是否符合要求；4.测量幕墙构件及其连接件的尺寸、平直度、弯曲度等是否符合要求。
3. 后验后验主要包括以下几个方面：1.对建筑幕墙进行全面的外观检查，判定外观质量是否符合要求；2.对幕墙的气密性、水密性、抗风压性能等进行全面的检测，确认符合要求；3.完成幕墙维修保养记录，记录开启限制以及风压等级、雨水等级、外力荷载等重要内容。
四、建筑幕墙施工质量验收注意事项建筑幕墙施工质量验收是建筑幕墙工程的重要环节，因此，在施工过程中需要特别注意以下几个方面：1.施工前应做好各项施工准备工作，如组织人员、准备材料等；2.施工过程中要注意安全，对高空作业要严格按照相关规定执行；3.幕墙构件的安装要求严格，尤其是安装位置、水平度、垂直度、间隙等方面不容有误；4.在幕墙安装完成后，需要进行全面的密封、防水等处理；5.验收过程中要注意记录验收过程，便于后续的管理和维护。
石材幕墙完整检验批资料
石材幕墙完整检验批资料一、概述石材幕墙是一种常见的外墙装饰材料，广泛应用于商业建筑、住宅小区等地方。
为了确保石材幕墙施工质量，保障建筑物的安全和可持续使用，需要进行完整的检验批资料记录。
二、检验批资料内容1. 工程项目检验记录工程项目检验记录是对石材幕墙施工过程的全面检查记录。
包括检验批编号、检查项目、检查内容详细描述、检查结果、不合格项处置情况等内容。
每个检验项目的检查记录都应包括日期、时间、检验员和监理人员签字。
2. 质量检验记录质量检验记录是对石材幕墙使用的材料和产品的全面检查记录。
需要对材料、墙板、保温层、石材、支架等进行检查，具体项目可根据设计方案和施工要求进行确认。
每个检验项目的检查记录都应包括日期、时间、检验员和监理人员签字，并附上各种材料的样品记录。
3. 安全生产检查记录安全生产检查记录是对石材幕墙施工现场的安全检查记录。
需要对施工现场的安全、文明施工、劳动保护等方面进行检查。
每个检验项目的检查记录都应包括日期、时间、检验员和监理人员签字。
4. 成品检验记录成品检验记录是对完成的石材幕墙的全面检查记录。
包括检查批次号、检查项目、检查内容详细描述、检查结果、不合格项处置情况等内容。
每个检验项目的检查记录都应包括日期、时间、检验员和监理人员签字。
5. 完工联络单完工联络单是对石材幕墙施工的最终确认记录。
包括工程概况、施工单位、监理单位、完工日期、质量保证期限等内容，需要由施工单位和监理单位签字确认。
三、检验批资料的重要性对石材幕墙进行完整的检验批资料记录是非常重要的，有以下几个原因：1. 保障建筑物的安全和可持续使用石材幕墙作为外墙装饰材料，不仅需要具备美观性，更需要具备安全性和可持续性。
进行完整的检验批资料记录能够确保石材幕墙的施工质量符合设计要求，从而保障建筑物的安全和可持续使用。
2. 保证施工质量完整的检验批资料记录可以清晰地记录每个检验项目的检查记录和结果，从而明确各项工作是否已按照设计方案和施工要求进行。

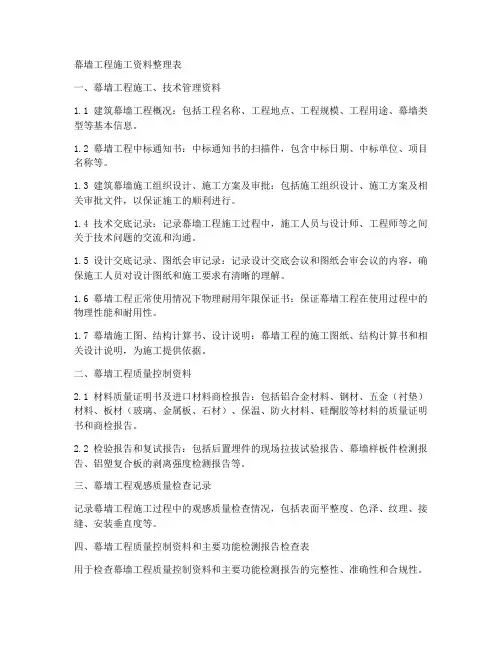

幕墙工程施工资料整理表
幕墙工程施工资料整理表一、幕墙工程施工、技术管理资料1.1 建筑幕墙工程概况：包括工程名称、工程地点、工程规模、工程用途、幕墙类型等基本信息。
1.2 幕墙工程中标通知书：中标通知书的扫描件，包含中标日期、中标单位、项目名称等。
1.3 建筑幕墙施工组织设计、施工方案及审批：包括施工组织设计、施工方案及相关审批文件，以保证施工的顺利进行。
1.4 技术交底记录：记录幕墙工程施工过程中，施工人员与设计师、工程师等之间关于技术问题的交流和沟通。
1.5 设计交底记录、图纸会审记录：记录设计交底会议和图纸会审会议的内容，确保施工人员对设计图纸和施工要求有清晰的理解。
1.6 幕墙工程正常使用情况下物理耐用年限保证书：保证幕墙工程在使用过程中的物理性能和耐用性。
1.7 幕墙施工图、结构计算书、设计说明：幕墙工程的施工图纸、结构计算书和相关设计说明，为施工提供依据。
二、幕墙工程质量控制资料2.1 材料质量证明书及进口材料商检报告：包括铝合金材料、钢材、五金（衬垫）材料、板材（玻璃、金属板、石材）、保温、防火材料、硅酮胶等材料的质量证明书和商检报告。
2.2 检验报告和复试报告：包括后置埋件的现场拉拔试验报告、幕墙样板件检测报告、铝塑复合板的剥离强度检测报告等。
三、幕墙工程观感质量检查记录记录幕墙工程施工过程中的观感质量检查情况，包括表面平整度、色泽、纹理、接缝、安装垂直度等。
四、幕墙工程质量控制资料和主要功能检测报告检查表用于检查幕墙工程质量控制资料和主要功能检测报告的完整性、准确性和合规性。
五、其他相关资料包括与幕墙工程施工相关的合同、协议、变更记录、施工日志、工程照片等资料。
以上是幕墙工程施工资料整理表的基本内容，通过整理和归档这些资料，可以有效地管理和控制幕墙工程施工过程，确保工程质量的稳定和可靠。
同时，这些资料也为工程验收、维护和改造提供了重要的参考依据。
建筑幕墙要哪些资料
建筑幕墙要哪些资料
一、前期准备资料：
1、施工合同或分包合同或协议书
2、施工计划或施工组织设计
3、施工器具报验。
（或施工工具：比方电焊机，手工切割机等属中型以上都需要，报验时只要提供有效的合格证及复检证明即可）
4、施工管理人员报验（包含，项目经理，工程师，施工员，资料员等五年夜员）
5、施工特种人员（包含，电工，焊工等属于建设厅允许上岗的特人员）
二、进场资料报验：必须报验给监理审批，与图纸相合的资料
1、后置锚件与药剂报验。
2、不锈钢锚固铁件报验
3、石材报验
4、焊剂报验
5、石材A B胶、硅酮结构胶报验
6、玻璃胶报验（注胶用的）
7、防锈漆报验，铝锈漆报验
8、角钢报验，扁铁报验
9、工字型报验
10、不锈钢挂件报验
11、螺丝与螺帽报验
三、监理单位见证送检资料：
1、石材A B胶
2、不锈钢锚固铁件
3、石材的三性试验
4、在室内的石材必须有放射性试验
5、在南方地区必须有抗冻性试验；
6、工字型钢拉伸试验（若监理与业主不要求时，可选择不做）
7、角钢，扁铁拉伸试验（若监理与业主不要求时，可选择不做）
四、隐蔽资料
1、后置锚件隐蔽
2、主体与立柱节点连接隐蔽
3、立柱与横梁节点连接隐蔽
4、防火隐蔽
5、防腐（油漆）隐蔽
6、防雷隐蔽
7、保温法子隐蔽
8、立柱与空中节点隐蔽
9、其它
五、现场试验：
1、后置锚件拉伸试验，
2、立柱与主体连接的探伤试验。
幕墙资料汇总
幕墙资料汇总导读：幕墙是建筑物的外墙护围，不承重，像幕布一样挂上去，故又称为悬挂墙，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
由结构框架与镶嵌板材组成，不承担主体结构载荷与作用的建筑围护结构。
玻璃幕墙，是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。
墙体有单层和双层玻璃两种。
玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。
玻璃幕墙玻璃幕墙，是指由支承结构体系与玻璃组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。
墙体有单层和双层玻璃两种。
玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。
现代化高层建筑的玻璃幕墙采用了由镜面玻璃与普通玻璃组合，隔层充入干燥空气或惰性气体的中空玻璃。
中空玻璃有两层和三层之分，两层中空玻璃由两层玻璃加密封框架，形成一个夹层空间；三层玻璃则是由三层玻璃构成两个夹层空间。
中空玻璃具有隔音、隔热、防结霜、防潮、抗风压强度大等优点。
据测量，当室外温度为－10℃时，单层玻璃窗前的温度为－2℃，而使用三层中空玻璃的室内温度为13℃。
而在炎热夏天，双层中空玻璃可以挡住90%的太阳辐射热。
阳光依然可以透过玻璃幕墙，但晒在身上大多不会感到炎热。
使用中空玻璃幕墙的房间可以做到冬暖夏凉，极大地改善了生活环境。
1.全玻璃幕墙①吊挂式玻璃幕墙②座地式玻璃幕墙2.玻璃砖幕墙①框架式玻璃砖幕墙②填充式玻璃砖幕墙3.点接驳式玻璃幕墙①拉杆式玻璃幕墙②拉索式玻璃幕墙③桁架式玻璃幕墙4.框架式(元件式)幕墙①明框式幕墙②隐框式玻璃幕墙③横明竖隐式玻璃幕墙④横隐竖明式玻璃幕墙5.单元式玻璃幕墙6.6.半单元式玻璃幕墙7.小单元式玻璃幕墙8.呼吸式幕墙（双层动态节能幕墙）石材幕墙一般采取干挂的安装方式，因为干挂相对于湿贴造价稍高，但是有一些好处。
幕墙工程施工资料目录
一、工程概况1.1 工程名称1.2 工程地点1.3 工程规模1.4 工程概况二、施工组织与管理2.1 施工组织设计2.2 施工方案及审批2.3 施工进度计划2.4 施工人员组织2.5 施工机械设备2.6 施工安全措施2.7 施工质量管理措施2.8 施工现场管理措施三、施工技术资料3.1 设计文件3.1.1 建筑设计图3.1.2 结构设计图3.1.3 幕墙设计图3.1.4 防雷接地设计图3.1.5 电气设计图3.1.6 水暖设计图3.1.7 照明设计图3.2 材料与设备3.2.1 材料清单3.2.2 材料质量证明书3.2.3 设备清单3.2.4 设备质量证明书3.3 施工工艺3.3.1 施工工艺流程3.3.2 施工工艺要点3.3.3 施工工艺难点3.4 施工验收标准3.4.1 工程质量验收标准3.4.2 安全文明施工验收标准3.4.3 环境保护验收标准四、施工记录4.1 施工日志4.2 施工班组长会议记录4.3 施工现场巡查记录4.4 施工事故处理记录4.5 施工变更记录4.6 施工签证记录4.7 施工质量检查记录4.8 施工安全检查记录五、质量控制资料5.1.1 材料进场检验报告5.1.2 材料复验报告5.2 施工过程检验报告5.2.1 施工过程检验记录5.2.2 施工过程检验报告5.3 工程质量验收记录5.3.1 分项工程质量验收记录5.3.2 分部工程质量验收记录5.3.3 单位工程质量验收记录5.4 工程质量评定报告5.5 工程质量事故处理记录六、安全文明施工资料6.1 施工安全措施6.2 施工安全检查记录6.3 施工安全事故处理记录6.4 施工文明施工措施6.5 施工文明施工检查记录七、环境保护资料7.1 环境保护措施7.2 环境保护检查记录7.3 环境保护事故处理记录八、竣工验收资料8.2 竣工验收资料8.3 竣工验收备案表九、其他资料9.1 设计变更洽商记录9.2 施工合同及附件9.3 施工组织设计变更9.4 施工图设计变更9.5 施工技术交底记录9.6 施工图纸会审记录9.7 施工签证记录9.8 施工验收记录9.9 施工结算资料9.10 施工资料归档目录以上为幕墙工程施工资料目录，根据实际情况，可能需要进行调整和补充。
幕墙规范培训资料
幕墙规范培训资料1、建筑幕墙：由支承结构体系与面板组成的、可相对主体结构有一定位置能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构。
2、幕墙分类：按面板材料：玻璃幕墙：面板材料为玻璃的建筑幕墙；金属幕墙：板材为金属板材的建筑幕墙；石材幕墙：板材为建筑石材的建筑幕墙；按幕墙安装施工方法：单元式幕墙：将面板和金属框架在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承幕墙；构件式幕墙：在现场依次安装立柱、横梁和面板的框支承幕墙；框式玻璃幕墙：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙；3、玻璃幕墙应选用耐气候性的材料。
金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面热浸镀锌处理、无机富锌涂料处理或采取其他有效的防腐措施，玻璃幕墙用铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理。
4、隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶；全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘接。
5、硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。
6、铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂进行表面处理时，应符合现行国家标准《铝合金建筑型材》GB/T 5237规定的质量要求，表面处理层的厚度应满足下表要求：7、用穿条工艺生产的隔热铝型材，其隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，不得采用PVC材料。
用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙酯）材料。
连接部位的抗剪强度必须满足设计要求。
8、玻璃幕墙用不锈钢材宜采用奥氏体不锈钢，且含镍量不低于8%。
9、玻璃幕墙用碳素结构钢和低合金高强度结构钢应采取有效的防腐处理，当采用热浸镀锌防腐蚀处理时，锌膜厚度应符合现行国家标准《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912的规定。
GB/T1391210、支承结构用碳素钢和低合金高强度结构钢采用氟碳喷涂或聚氨酯漆喷涂时，涂膜的厚度不宜小于35μm；在空气污染严重及海滨地区，涂膜厚度不宜小于45μm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录序号编号名称页码备注MQ1幕墙工程施工、技术管理资料MQ1.1建筑幕墙工程概况MQ1.2幕墙工程中标通知书MQ1.3建筑幕墙施工组织设计、施工方案及审批MQ1.4技术交底记录MQ1.5设计交底记录、图纸会审记录MQ1.6设计变更、洽商记录幕墙工程质量事故处理记录幕墙工程正常使用情况下物理耐用年限保证书幕墙施工图、结构计算书、设计说明建筑设计单位对幕墙工程设计的确认文件MQ1.7幕墙工程观感质量检查记录MQ1.8幕墙工程质量控制资料和主要功能检测报告检查表MQ2幕墙工程质量控制资料MQ2.1材料质量证明书及进口材料商检报告MQ2.1.1铝合金材料产品合格证书、性能检测报告汇总表铝合金材料产品合格证书、性能检测报告MQ2.1.2幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告MQ2.1.3幕墙板材（玻璃、金属板、石材）合格证书、性能检测报告汇总表幕墙板材（玻璃、金属板、石材）合格证书，性能检测报告MQ2.1.4保温、防火材料合格证书、性能检测报告汇总表保温、防火材料合格证书、性能检测报告MQ2.1.5幕墙用硅酮胶质量证明书及性能检测报告汇总表硅酮结构胶及密封材料的质量证明书或合格证序号编号名称页码备注进口硅酮结构胶的商检证明硅酮结构胶相容性和剥离粘结性能试验报告玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度报告石材幕墙硅酮结构密封胶的粘结强度和污染性试验报告MQ2.2检验报告和复验报告后置埋件的现场拉拔强度检测报告幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告室内花岗岩放射性复验报告MQ2.3施工安装质量隐蔽验收记录打胶养护环境的温度、湿度记录；双组分硅硐结构胶的混匀性试验记录及拉断试验记录（自备表）防雷装置测试记录（自备表）MQ2.3.1预埋件或后置埋件隐蔽验收记录MQ2.3.2构件连接节点隐蔽验收记录MQ2.3.3幕墙变形缝及墙面转角处的节点构造隐蔽验收记录MQ2.3.4幕墙防火构造隐蔽验收记录MQ2.3.5幕墙防雷装置隐蔽验收MQ3幕墙子分部工程质量验收资料MQ3.0幕墙子分部工程质量验收记录MQ3.1玻璃幕墙分项工程质量验收记录MQ3.2明框玻璃幕墙分项工程检验批质量验收记录MQ3.3隐框、半隐框玻璃幕墙分项工程检验批质量验收记录MQ3.4金属幕墙分项工程质量验收记录MQ3.5金属幕墙分项工程检验批质量验收记录MQ3.6石材幕墙分项工程质量验收记录MQ3.7石材幕墙分项工程检验批质量验收建筑幕墙工程概况MQ1.1建设单位工程名称工程地址监理单位结构层次及建筑面积开竣工日期建筑设计单位幕墙设计单位幕墙设计单位资质幕墙类型及面积幕墙面积幕墙制作安装施工单位名称常州华艺铝型材有限公司项目经理高兴国地址常州华艺铝型材有限公司企业资质壹级技术负责人恽雪勇质量检查员承建国幕墙主要材料情况铝型材规格系列140系列主材最小壁厚≥3mm 石材类型产地幕墙玻璃类型镀膜苏州华东金属板材类型结构、密封胶型号产地广州建筑幕墙施工组织设计、施工方案及审批MQ1.3工程名称日期年月日现报上下表中的技术管理文件，请予以审批。
类别编制人册数页数施工组织设计施工方案内容附后申报部门（分包单位）申报人：审核意见：□有□√无附页总承包单位名称：审核人：审核日期：年月日审批意见：审批结论：□同意□修改后报□重新编制审批部门（单位）：审批人：日期：年月日注：附施工组织设计、施工方案。
技术交底记录MQ1.4日期：2003、12、10工程名称施工单位常州华艺铝型材有限公司交底提要：交底内容：交底人霍庆晟接受交底人高兴国本记录一式两份，一份交授受交底人，一份存档。
设计交底（图纸会审）记录MQ1.5共页第页工程名称日期2003、12、10时间2003、11、06地点工地序号交底内容（提出的图纸问题）图纸修订意见无无建设单位（签字盖章）设计单位（签字盖章）监理单位（签字盖章）施工单位（签字盖章）设计变更、洽商记录汇总MQ1.6工程名称盐城市行政中心办公大楼日期2004年02月02日序号内容变更洽商日期备注1 2 3 4南北立面主入口修改。
主楼东西立面钢筋砼取消，采用纯装饰梁结构。
裙楼东西侧立面入口修改。
观光层层高修改，由3.8m开至4.2m，为不改变装饰效果，玻璃高度由2.48m改为2.88m。
2004.01.062004.01.062004.02.022004.02.02图纸变更1、变更2图纸变更3图纸变更4图纸变更5注：设计变更洽商记录附后。
幕墙工程观感质量检查记录MQ1.7工程名称施工单位常州华艺铝型材有限公司序号项目检查质量状况质量评价好一般差1幕墙玻璃表面√2金属板表面3石材表面4外露型材表面√5防火节点√6变形缝7周边封头观感质量综合评价√检查结论评定意见：符合优良标准。
施工单位项目经理：高兴国2003年12月20日验收意见：总监理工程师：（建设单位项目负责人）年月日幕墙工程质量控制资料和主要功能检测报告检查表MQ1.8工程名称施工单位常州华艺铝型材有限公司序号资料名称份数核查意见核查人1图纸会审、设计变更、洽商记录22幕墙设计的确认文件和结构计算书103原材料出厂合格证、进场检验报告以及进口材料的商检报告44施工现场试验报告及见证取样报告15隐蔽工程验收记录16幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告17分项工程及检验批质量验收记录48工程质量事故及事故调查处理资料/9新材料、新工艺施工记录/自查意见：符合优良标准。
施工单位项目经理：高兴国2003年12月20日检查意见：总监理工程师：（建设单位项目负责人）年月日铝合金材料产品合格证书、性能检测报告汇总表MQ2.1.1序号型材号数量（m）生产厂家合格证书编号性能检测报告编号进场日期11401 5.7江苏镀膜铝业有限公司XK27—205—000602003、11、07 21401 5.7江苏镀膜铝业有限公司XK27—205—000602003、11、07 31401 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 41401 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 5103 5.2江苏镀膜铝业有限公司XK27—205—000602003、11、08 6102 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 71401 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 81401 4.0江苏镀膜铝业有限公司XK27—205—000602003、11、07 91401 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 101401 3.8江苏镀膜铝业有限公司XK27—205—000602003、11、07 11103 5.0江苏镀膜铝业有限公司XK27—205—000602003、11、08 12103 5.2江苏镀膜铝业有限公司XK27—205—000602003、11、08 131401 5.7江苏镀膜铝业有限公司XK27—205—000602003、11、07 14技术负责人：恽雪勇质量检查员：高兴国提示1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
3壁厚的检验，应采用分辨率为0.05mm的游标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。
4铝合金型材膜厚的检验指标，应符合下列规定：（1）阳极氧化膜最小平均膜厚的平均值不应小于15μm，最小局部膜厚不应小于12μm。
（2）粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm。
（3）电泳涂漆复合膜局部膜厚小于21μm。
（4）氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm。
5检验膜厚，应采用分辨率为0.5μm的膜厚检测仪检测。
每个杆件在装饰面不同部位的测点不应少于5个，同一测点应测量5次，取平均值，修约至整数。
6玻璃幕墙工程使用6063T5型材的韦氏硬度值，不得小于8，6063AT5型材的韦氏硬度值，不得小于10。
7硬度的检验，应采用韦氏硬度计测量型材表面硬度。
型材表面的涂层应清除干净，测点不应少于3个，并应以至少3点的测量值，取平均值，修约至0.5个单位值。
8铝合金型材表面质量，应符合下列规定：（1）型材表面应清洁，色泽应均匀。
（2）型材表面不应有皱纹、裂纹、起皮，腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。
9表面质量的检验，应在自然散射光条件下，不使用放大镜，观察检查。
幕墙用钢材及五金（衬垫）产品合格证书、性能检测报告汇总表MQ2.1.2序号材料产品名称规格型号生产厂家数量合格证书编号性能检测报告编号使用部位1钢板Q235B新余钢铁有限责任公司3t GR/214JS003D裙楼部分2钢筋¢12Ⅰ级圆钢徐州金虹钢铁集团有限公司2t20028079裙楼部分提示1钢材应符合下列要求：（1）幕墙工程使用的钢材，应进行膜厚和表面质量的检验。
