板式PECVD更换红外加热管作业指导书
PECVD作业指导书
CENTROTHERM管式PECVD操作说明书按压START真空泵启动按钮，启动真空泵。
（图
图6.1.2
打开并检查气源。
打开压缩空气阀，N2阀，NH3阀，
6kg /cm2—7kg /cm2。
其他气体4 kg /cm2—10kg /cm2范围
开启SIH4阀（图4）
图（4）阀（图6）
图（6）开总电源。
用手扳住电柜外部的红色按钮，机器上指示灯
图（8）
VAT控制器灯亮，可确定总电源已开启（图8）。
启动CMI程序。
开总电源后计算机自动启动。
输入密码后自动进入Windows桌面。
用鼠标左键双击“CMI”图标，启动CMI。
进入CMI 画面，检查设备状态：
SLS=UP ，DOOR=CLOSED ，PLC=OK ，LIFT=READY ，TUBE=READY ，TGA FREE=YES
SET/ACT POSITION=0 ，PROCFLAG=OK（整体界面图9）
选择工艺程序，生产。
插片。
用小车承载石墨舟，在插片房中插满硅片。
向机器进车。
向机器推入装完片的石墨舟小车。
计算机
在“LOTS”里输入自己名字的拼音缩写，在舟号里输入舟的号码。
选择对应的工艺文件。
设备自动进行工艺生产。
(整体界面图10)
图（10）。
板式热交换器整修作业指导书
板式热交换器整修作业指导书编制：校对：审核：索引1.0目的2.0范围3.0参阅4.0定义5.0程序6.0发货规范板式热交换器的整修过程，描述整修过程的基本资料和原理，保证整修质量。
2.0 范围本程序适用于所有阿拉伐的板式热交换器和其他的板式热交换器的更换垫圈服务。
除非制定说明，探伤检查是标准的程序。
3.0 参阅ALT-QA-105/ISSUE3(INSTRUCTION MANUAL FOR PHE RECONDITION)4.0 定义PHE---板式热交换器NBR---丁晴橡胶EPDM---三元乙丙橡胶5.0 整修程序5.1 拆除垫圈。
方法：5.1.1 局部加热法范围：各类橡胶垫圈。
把热风枪放在热垫圈槽的背面，加热的同时慢慢移动热风枪，同时运用工具把热圈从板片上去下。
5.1.2 液氮冷却法。
范围：NBR,EPDM 等类型的树脂橡胶。
板片在液氮中浸泡约2分钟。
在从支架中搬运板片前先检查是否所有的垫圈已全部脱落。
5.1.3 氢氧化钠去除法。
范围：去除树脂橡胶的一种可选方法。
板片在氢氧化钠溶液中一段时间以确保垫圈脱落，具体时间根据情况不同而变化。
在从支架中搬运板片前线检查是否所有的垫圈已全部脱落。
用水冲洗板片以去除多余的氢氧化钠。
注意：铝或铜制的板片不适用于此法。
5.1.4 一般加热法。
（电炉加热）范围：去除树脂橡胶的一种可选方法。
把不超过60片的板片放进电炉，在100℃的温度下加热1小时。
用手去除垫圈，同时处理粘合剂。
5.2 板片清洗。
对于非常脏的板片，可以用高压水枪进行预清洗。
把板片放入支架中，根据下列的顺序放入不同的槽中，具体的时间根据板片的结垢程度而定。
浸泡在酸槽中。
浓度20%，温度为75℃，时间为4-10小时。
在浸泡前，先测量酸的浓度，用比重计测量，标准的比重值为1.25±0.02。
浸泡在水槽中大约2分钟。
浸泡在碱槽中。
浓度为20%，温度为60℃，时间为4-10小时。
浸泡在水槽中大约2分钟。
PECVD作业指导书
保密级别C文件种类作业指导书文件编号LW－PT3－015－A0编制部门工艺技术部编制/日期修订/日期审核/日期批准/日期PECVD作业指导书1..目的指导生产2 适用范围电池制造部PECVD工序OTB设备。
3 定义无4 职任、权限适用于PECVD工序OTB设备的车间作业人员5 工作流程图无6 正文6.1 操作目的在硅片表面沉积一层起减反射和钝化作用的氮化硅膜。
6.2 设备及工具OTB设备、载片盒、高温隔热手套、PVC手套、口罩、镊子、不锈钢桌架、椭偏仪6.3 材料与工艺气体HF清洗后合格的多晶硅片、硅烷、氨气、氩气、氮气、压缩空气。
6.4 车间洁净管理进入车间必须穿戴工作服，操作时戴洁净的手套、口罩。
并且保证每班清理现场及设备卫生，以保证车间的洁净度。
6.5准备工作6.5.1 设备准备确认设备正常运行,工艺真空度要求、工艺温度、冷却水压力、特气压力及流量正常. 6.5.2 原材料准备检查RANA湿法刻蚀后的硅片,将合格硅片传送至DEPX加载位置，准备生产；不合格片不能投入.6.5.3 工装工具准备备齐用于工艺生产的载片盒、隔热手套、PVC手套、口罩、镊子、椭片仪等。
6.6 机械装片机械手自动传送至DEPX24006.6.1 自动装舟自动上片，机械手依次装满3×4的石英舟，然后，进入载入室进行抽真空等步骤。
6.6.2 LMS传送系统磁悬浮轨道的自动传送，使石英舟在整个真空环境下与底部导轨无接触的传输完成整个工艺过程。
手动取片盒：首先将一排的3个载片盒依次取出，然后放到指定位置或传送至下道工序印刷。
注意事项：取片盒时一定要轻，防止硅片掉出片盒，增加不必要的碎片，保持载片盒的竖直取放和移动。
将合格硅片随流程单一起转下工序，严禁不合格硅片转入下道工序。
将合格硅片与随工单一起转下工序。
常见不合格硅片有崩边、缺角、裂纹、碎片、变色、斑点、穿孔、颜色不均匀等。
6.7 操作控制6.7.1 绒面硅片经PECVD镀膜后减反射膜厚度目标平均值为88±2nm，表面折射率平均目标值应为 2.08±0.03。

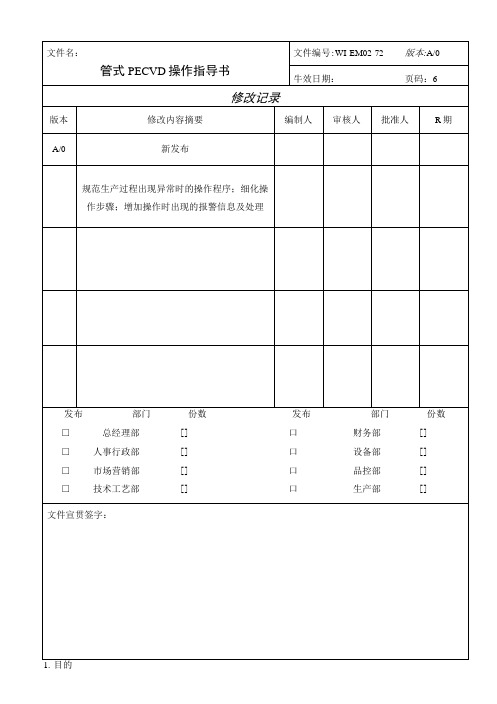

管式PECVD操作指导书.docx
1.目的确保管式PECVD处于良好的运行状态。
2.使用范围适用于所有Centrotherm管式PECVD。
3.生产操作3.1开机3.1.1开总电源。
用手扳住电柜外部的红色按钮，旋转9()度。
从“OFF”位置拔向“ON”位置，机器上指示灯亮VAT控制器灯亮，可确定总电源已开启。
注意，当机器出现故障，按下急停键后，首先松开急停键，然后将开关逆时针转到Reset的位宜，然后再顺时针转到“ON”的位置。
机器上指示灯亮VAT控制器灯亮，可确定总电源已开启。
3. 1.2开真空泵。
(1) 合上真空泵电源，按卜jesct按钮，start按钮亮，然后按卜• start按钮，pre run按钮亮，此时真空泵启动，当真空泵运行到止常转速时，vacuum mode灯亮，此时真空泵完全启动。
3. 1.3检查外围条件。
N2的压力〉2. 5Kg/cm 2, SiH4的压力约为1. 5 Kg/cm 2, NH3的压力约为1. 5Kg/cm-, CDA 的压力为5〜7 Kg/ cm 2 o炉门处的冷却水流量计＞4SLM,设备炉体区顶部的冷却水流量计＞4SLM,主冷却器＞8SLM,设备尾部的冷却水 流量计＞4SLM,射频电源的总冷却水流虽计＞18SLM.3. 2界面操作（1） 启动CM 【程序。
开总电源后计算机自动启动。
输入密码“6065”后自动进入Windows 桌面。
用鼠标左键双击“CM1”图标，启动CM1。
（2） 进入CMI 画而，检查设备状态：SLS=UP （舟处于上位），DOOR 二CLOSED （门处于关紧状态），PIQOK , LIFT 二READY（机械壁必 须在零位）,TUBE 二READY （炉管处于准备好状态）SET/ACT POSITION 二0 （桨处于原点位），PROCFLAG 二0K （程序标志位0K 状态）3. 2. 1选择工艺程序，生产。
（1） 插片。
用小车承载石墨舟，在插片房屮插满硅片。
（2） 向机器进车。
