配电箱柜安装要求
配电柜安装规范
配电柜安装规范
配电柜安装规范
1、配电箱应安装在安全、干燥、易操作的场所，如设计无特殊要求，配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于
1.8m。
2、导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，如多股导线与端子排连接时，应加装压线端子（鼻子），然后一起涮锡，再压按在端子排上。
如与压线孔连接时，应把多股导线涮锡后穿孔用顶丝压接，注意不得减少导线股数。
3、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
一般情况一孔只穿一线，但下列情况除外：
①指示灯配线；
②控制两个分闸的总闸配线线号相同；。
成套配电箱(柜)安装规程
成套配电箱（柜）安装规程第一节成套配电柜安装1. 工艺流程基础制作安装→配电柜搬运吊装→母线电缆压接→柜内配线校线→柜盘调试→试运验收2. 控制要点2.1 柜体符合标准，有“CCC”认证。
2.2 基础型钢安装允许偏差符合规定。
2.3 防雷接地符合设计或规范要求。
2.4 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电柜安装：3.2 配电柜的基础型钢应与保护导体可靠连接；装有电器的可开启门与框架的接地端子应选用截面积不小于4mm2的裸3.3 编织铜线连接，并应有标识。
3.4 低压成套配电箱柜应有可靠的防电击保护，柜内保护接地导体（PE）排应有裸露的连接外部保护接地导体的端子。
3.5 配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件应齐全。
3.6 柜内分别设置零线（N）和保护接地线（PE）汇流排。
3.7 线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ；二次回路的耐压试验电压应为1000V，试验持续时间应为1min 或符合产品技术文件要求。
配电柜安装实例图配电柜接线实例图基础槽钢接地实例图第二节成套配电箱安装1. 工艺流程弹线定位→支架安装→明装（暗装）配电箱→盘面组装→箱内配线→箱体固定→绝缘测试→试运行验收2. 控制要点2.1 箱体符合标准，有“CCC”认证。
2.2 配电箱配线排列整齐，绑扎成束。
2.3 箱体线缆进出口应有防护措施。
2.4 防雷接地符合设计或规范要求。
2.5 安装完成后进行绝缘摇测。
3. 质量要求3.1 本章节适用于一般工业与民用建筑成套配电箱安装：3.2 配电箱的金属框架必须接地或接零可靠；装有电器的可开启门和与框架的接地端子间应选用截面积不小于4mm2的裸编织铜线连接，标识明确。
3.3 配电箱标志牌、标志框齐全、正确清晰。
箱内标识器件、接线端子编号标识清晰。
3.4 箱体应安装牢固，且不应设置在水管正下方，安装垂直度允许偏差不应大于1.5‰，相互间接缝不应大于2mm。
低压配电柜的安装和操作规范
低压配电柜的安装和操作规范一、配电柜安装要求低压配电柜、配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。
电箱、开关箱应安装端正、牢固、不得倒置、歪斜。
固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m 。
进入低压配电柜的电源线，严禁用插销连接。
电箱之间的距离不宜太远。
分配电箱与开关箱的距离不超过30m。
开关箱与固定式用电设备的水平距离不宜超过3m。
每台用电设备应有各自的专用的开关箱。
施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。
开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。
二、配电柜安装要求低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。
应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。
对于湿气大的地区还要配备驱潮器、干燥器等。
应检查安装位置是否牢固，不得偏斜晃动三、配电柜操作规程低压配电柜和设备的正常运转，任何无关人员不得扳动板上的开关;配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。
停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机;配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态;充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。
正常航行时，低压配电柜的配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用;发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电;发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象;交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负责操作;发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。
户内配电箱安装规范
竭诚为您提供优质文档/双击可除户内配电箱安装规范篇一：配电箱柜安装要求配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3c认证，出场检验报告。
2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。
进、出线开孔与线槽、导管管径匹配，护口齐全。
3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。
4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。
5、导线分色一致，成排导线平行、顺直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。
7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。
标识1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。
2、开关等标识清晰、规整，字体大小与柜体相匹配。
3、标识粘贴牢固，使用的材质应具备较长的使用年限。
4、各支路电缆应有电子版标识牌，标识字迹清晰。
5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。
配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。
配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。
2、柜间接缝均匀一致，不大于2mm。
3、并排安装的配电柜应平行，柜间间距符合要求。
4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。
5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。
可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。
6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。
7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。
并应涂以电力复合脂。
8、柜内应设n排、pe排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。
配电箱柜安装要求
配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C 认证，出场检验报告。
2、配电柜门应用不小于2mn t勺钢板制成，开启灵活自如，无噪音。
进、出线开孔与线槽、导管管径匹配，护口齐全。
3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。
4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。
5、导线分色一致，成排导线平行、顺直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
6、不同回路、不同电压等级勺端子在相同处敷设时，应采用隔挡措施。
7、每个设备和器具勺端子接线不应多于两根线，不同截面勺两根导线不得插于一个端子内。
标识1、系统图清晰、大小适中与柜体相匹配，为最终版本勺系统图。
2、开关等标识清晰、规整，字体大小与柜体相匹配。
3、标识粘贴牢固，使用勺材质应具备较长勺使用年限。
4、各支路电缆应有电子版标识牌，标识字迹清晰。
5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。
配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。
配电柜安装垂直度不大于％0,成排盘面全长平整度不大于4mm2、柜间接缝均匀一致，不大于2mm。
3、并排安装的配电柜应平行，柜间间距符合要求。
4、配电柜入柜的导管排列整齐，出地面高度不低于50mm高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。
5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。
可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。
6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。
7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。
并应涂以电力复合脂。
8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。
9、配电柜内应设通长PE排，且不少于2处与接地引入线有效连接，并做好标识。
配电箱柜安装工艺标准做法(图文)
裸编织软 铜带连接
配电箱、柜安装--质量问题 1、箱内排线杂 乱，导线未分色处理，无专用接地、接零端 子排，无回路编号，活动箱门和本体未连接。
2、不同回路接地、接零线不应压接在同一端子上；
配电箱、柜安装
1、进箱管口用开孔器开合适连接孔，或使用预留的敲落孔； 2、穿线管口应加护口，电缆终端应制作电缆头； 3、同一接线端子上连接线不多于2根。
配电箱柜安装工艺标准做法（图文）
配电箱、柜安装 1、落地式的配电柜槽钢基础，高出地面50mm以上，底座周围封闭 严密，柜面平整。 2、 并排控制箱排列整齐美观固定可靠平整度符合要求。
配电箱、柜安装
线槽与箱、柜连接出线分色处理，回路编号齐全，PE、PN 排完整，电缆制作干包头，活动箱门和本体可靠连接；
配电箱、柜安装 其他质量问题
1、箱（盘）不得采用可燃材料制作。
2、电线、电缆的多股铜芯线与接线端子或N线、 PE线汇流排连接不断股。 3、端子排安装牢固，强电、弱电端子隔离布置。
4、落地式安装的配电柜底部抬高，室内高出地面
50mm以上，室外高出地面200mm以上，底座周 围封闭严密。地面引出的导管应高出箱柜基础面 50~80mm。
变压器、配电柜安装标准与设备安装位置要求
1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。
2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。
3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。
4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。
5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。
6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。
7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。
8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。
9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。
2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。
配电箱柜安装方法
配电箱（柜）安装方法一、配电箱（柜）安装介绍考虑进出配电箱电线、电缆的连接空间并预留好嵌入式安装的配电箱的墙体孔洞。
配电、控制柜在室内的位置原则上按图施工,列位置施工低压配电屏离墙安装时距墙体不应小于0∙8米,低压配电屏靠墙安装时距墙体不应小于0.05米;巡视通道宽不应小于L5米。
配电、控制柜需要安装在基础型钢上,型钢选用IO号槽钢立放。
二、工艺流程流程图三、具体施工方法1、弹线定位：根据设计要求确定配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。
2、成套配电柜安装:1）基础型钢制作好后,应按图纸所标位置或有关规定。
（1）安装基础型钢时,应用水平尺找正、找平。
基础型钢安装的不平直度及水平度,每米长度应大于Imm,全长时应大于5mm;基础型钢的位置偏差及不平型度在全长时,均应小于5mm o基础型钢顶部宜高出室内摸平地面50mm o(2)基础型钢接地埋设的配电、控制柜的基础型钢应做良好的接地,低压开关柜及电气设备接地连接采用-50*5镀锌扁铁镀锌扁钢在基础型钢的两端分别与接地网进行焊接,变压器中性点与大地接地采用63*5镀锌扁铁焊接，焊接面为扁钢宽度的2倍。
2)配电、控制柜安装Q)配电、控制柜与基础型钢采取螺栓固定。
(2)配电、控制柜单独安装时,应找好配电、控制柜正面和侧面的垂直度。
(3)成列配电、控制柜安装时,可先把每个配电、控制柜调整到大致的位置上就位后再精确地调整第一面配电、控制柜,再以第一面配电、控制柜的柜盘面为标准逐台进行调整。
(4)配电、控制柜组立安装后,盘面每米高的垂直度应小于L5mm,相邻两盘顶部的(水平偏差应小于2mm;成列安装时,盘顶部水平偏差应小于5mm o3)配电、控制柜接地(1)成套柜应装有专用接地铜排接地铜排与柜体连接成电气通路才妾地铜排应用等截面的铜排与配电、控制柜基础接地干线扁钢牢固连接。
接地铜排与零排相互绝缘。
(2)配电、控制柜与基础型钢采用螺栓固定,每台柜宜单独与PE母排做接地连接,用不小于16mm2铜导线与柜上的PE母排接地端子连接牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

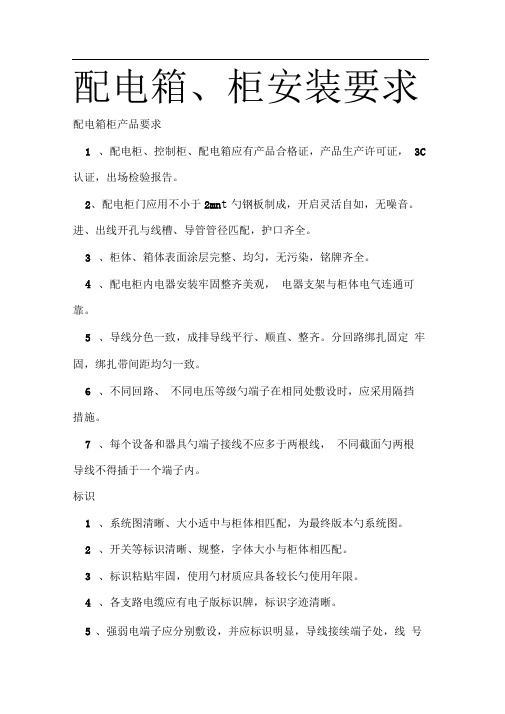

配电箱、柜安装要求配电箱柜产品要求
1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3C认证，出场检验报告。
2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。
进、出线开孔与线槽、导管管径匹配，护口齐全。
3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。
4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。
5、导线分色一致，成排导线平行、顺直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。
7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。
标识
1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。
2、开关等标识清晰、规整，字体大小与柜体相匹配。
3、标识粘贴牢固，使用的材质应具备较长的使用年限。
4、各支路电缆应有电子版标识牌，标识字迹清晰。
5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线
号编码齐全，字迹清楚，不易退色。
配电柜、控制柜安装
1、配电柜、控制柜和基础型钢用螺栓固定牢固。
配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。
2、柜间接缝均匀一致，不大于2mm。
3、并排安装的配电柜应平行，柜间间距符合要求。
4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。
5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。
可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。
6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。
7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。
并应涂以电力复合脂。
8、柜内应设N排、PE排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。
9、配电柜内应设通长PE排，且不少于2处与接地引入线有效连接，并做好标识。
10、配电柜柜体，带电器可开启的门，带接地端子的电器均应与PE母排有效连接，且线径符合规范要求。
门上的接地线应套阻燃黄
蜡管加以保护（采用编织软铜裸线）。
PE母排表面延长方向，每段为15－100mm，分别涂以黄色和绿色相间的条纹（每台柜内涂一处）。
11、采用线槽从柜上部引入电源时，线槽应平直.美观接地良好。
配电箱安装
1、明装配电箱应端正，横平竖直，与墙面贴合紧密。
2、暗装配电箱安装端正，四周灰浆饱满，不应有空鼓等现象，暗装箱体与墙面贴合紧密。
3、配电箱、柜进、出线开口与导管管径匹配，并应套丝带根母（φ50及以下管径）且有护口，不从侧面进线。
4、母线的相序应排列正确，并应涂色或表面热塑，做到分色正确。
5、裸母线距金属门较近，应加装防火绝缘挡板。
6、导线按相序或用途分色一致，接线牢固。
端子规格和电线、电缆规格相适应，且不得用开口端子，导线连接时，不得断芯线。
7、二层板安装端正，与元器件吻合，箱体及二层板接地可靠，接地线正确。
8、照明配电箱内应设与箱体大小匹配的N排和PE排.，N线.PE 线经汇流排配出，N排和PE排安装牢固，安装接线后无变形。
N线和PE线在汇流排上接线顺序与开关电器安装顺序一致。
9、有电气元件的可开启的箱门，地线连接采用裸铜编织带，平弹垫齐全。
户内照明配电箱安装
1、箱体稳装应填实，不能出现空鼓等现象，箱体不应稳装后变形。
箱体稳装平正。
标识清晰。
箱体及内部干净整齐。
2、箱体开孔应一管一孔，排列有序，管入箱应套丝带跟母。
3、当采用金属管时，各金属管接地良好。
4、户内配电箱元器件安装整齐，导线线色一致，进入元器件的成排导线弧度与长度一致。
5、照明配电箱分设N线和PE线汇流排，N线和PE线经汇流排配出，N排和PE排安装牢固，接线后无变形，N线和PE线汇流排上接线顺序与开关电气安装顺序一致。
层照明配电箱（柜）
1、落地式安装时，基础型钢应砌挡水台，柜与基础应用螺栓固定。
2、靠墙明装配电柜与墙面间距均匀一致。
3、N线和PE线一线一孔经汇流排配出，并与开关电气安装顺序一致，柜体及柜基础型钢应与PE排做有效连接，并应符合相关规定。
4、配电柜内横担上安装的器具，安装平正、牢固，引出线弯曲半径、长度一致。
5、裸母排安装间距均匀一致，且符合要求。
不满足安全间距要求的相母排采用绝缘热缩或其它安全措施。
6、裸母线距金属门较近，应加装防火绝缘挡板。
并做好标识。
7、线路图完整，导线敷设合理、开关标识正确，字迹清晰。
8、金属线槽引入时，箱体开孔大小与线槽匹配，护口条严密不松弛。
且线槽应与箱柜PE排做有效连接，并应做标识。
9、配电箱内隔板应采用阻燃型。
