恒定电流 高考高水平

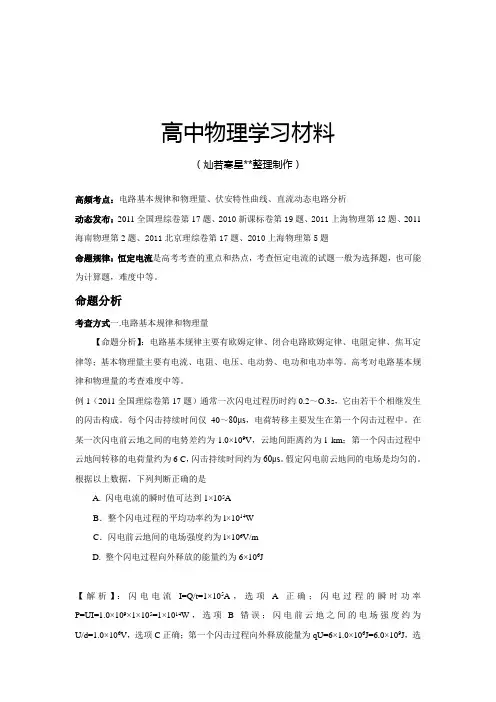

高考题精解分析：22恒定电流.docx
高中物理学习材料（灿若寒星**整理制作）高频考点：电路基本规律和物理量、伏安特性曲线、直流动态电路分析动态发布：2011全国理综卷第17题、2010新课标卷第19题、2011上海物理第12题、2011海南物理第2题、2011北京理综卷第17题、2010上海物理第5题命题规律：恒定电流是高考考查的重点和热点，考查恒定电流的试题一般为选择题，也可能为计算题，难度中等。
命题分析考查方式一.电路基本规律和物理量【命题分析】：电路基本规律主要有欧姆定律、闭合电路欧姆定律、电阻定律、焦耳定律等；基本物理量主要有电流、电阻、电压、电动势、电功和电功率等。
高考对电路基本规律和物理量的考查难度中等。
例1（2011全国理综卷第17题）通常一次闪电过程历时约0.2～O.3s，它由若干个相继发生的闪击构成。
每个闪击持续时间仅40～80μs，电荷转移主要发生在第一个闪击过程中。
在某一次闪电前云地之间的电势差约为1.0×109V，云地间距离约为l km；第一个闪击过程中云地间转移的电荷量约为6 C，闪击持续时间约为60μs。
假定闪电前云地间的电场是均匀的。
根据以上数据，下列判断正确的是A. 闪电电流的瞬时值可达到1×105AB．整个闪电过程的平均功率约为l×1014WC．闪电前云地间的电场强度约为l×106V/mD. 整个闪电过程向外释放的能量约为6×106J【解析】：闪电电流I=Q/t=1×105A，选项A正确；闪电过程的瞬时功率P=UI=1.0×109×1×105=1×1014W，选项B错误；闪电前云地之间的电场强度约为U/d=1.0×106V，选项C正确；第一个闪击过程向外释放能量为qU=6×1.0×106J=6.0×109J，选项D 错误。
【答案】：AC【点评】此题以闪电切入，考查电流、电功率、电场强度、能量等知识点。
高考物理二轮复习 专题整合高频突破 专题十 恒定电流和交变电流课件
答案
解析
解析
关闭
当滑动变阻器R的滑片向下移动时,电流表读数增大,变压器输出电流增大,电阻R两端电压增大,电压表读数减小,电灯L变暗,选项A、C错误;当滑动变阻器R的滑片向上移动时,电流表读数减小,变压器输出电流减小,电阻R两端电压减小,电压表读数增大,电灯L变亮,选项B正确;当滑动变阻器R的滑片向上移动时,变压器输出电流减小,输出功率减小,根据变压器功率关系,P1变小,且始终有P1=P2,选项D错误。
感谢您的下载观看
1
2
3
4
5
6
答案
解析
解析
关闭
答案
解析
关闭
-*-
1
2
3
4
5
6
答案
解析
解析
关闭
答案
解析
关闭
ቤተ መጻሕፍቲ ባይዱ*-
1
2
3
4
5
6
答案
解析
解析
关闭
答案
解析
关闭
-*-
怎样得高分
交变电流图象与理想变压器综合问题 【典例示范】 (多选)(2015·江西红色六校联考)如图甲所示的电路中,理想变压器原、副线圈匝数比为10∶1,电流表、电压表均为理想电表,R是光敏电阻(其阻值随光强增大而减小)。原线圈接入如图乙所示的正弦式交流电压u,下列说法正确的是( ) A.电压u的频率为100 Hz B.电压表的示数为22 V C.照射R的光变强时,灯泡变暗 D.照射R的光变强时,电流表的示数变大
答案
解析
关闭
B
命题一
命题二
命题三
-*-
思维导引
命题一
命题二
命题三
-*-
专题10 恒定电流-2021年高考物理真题与模拟题分类训练(教师版含解析)(1)
专题10 恒定电流1．如图所示的电器中，电源电压不变，当开关S 闭合，甲、乙两表都为电压表时，两表的示数之比U 甲:U乙=5:3；当开关S 断开，甲、乙两表都为电流表时，两表的示数之比I 甲:I 乙是( ）A ．2:5B ．3:5C ．2:3D ．5:2【答案】 A【解析】电键S 闭合时，电压表乙测量的是电阻R 2两端的电压，电压表甲测量的是R 1和R 2的总电压，由于两个电阻串联，因此可得122=3U U R R U -=甲乙乙 S 断开，两个电阻是并联关系，因此流过两个电阻的电流关系为122132I R I R == 甲、乙两表都为电流表时，流过甲电流表的电流为流过R 2的电流，而流过乙电流表的电流为两个电阻电流之和，因此21225I I I I I ==+甲乙，故选A 。
2．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，1R 为定值电阻，2R 为气敏电阻。
2R 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。
若测试对象呼出的气体中酒精气体浓度越大，则( ）A ．测试仪中电压表的示数越小B ．测试仪中电流表的示数越小C ．电路消耗的总功率越大D ．电压表与电流表示数的比值越小 【答案】B【解析】AB ．由图乙可知，酒精浓度越大，气敏电阻阻值越大，所以电路中的总电阻越大，根据闭合电路欧姆定律可知，电路中的电流就越小，即电流表示数越小。
根据闭合电路欧姆定律1()U E I R r =-+可得气敏电阻两端电压就越大，电压表示数就越大，A 错误B 正确； C ．电路消耗的总功率为P EI =由上面的分析可知酒精浓度越大，电路中的电流越小，电路消耗的总功率越小，C 错误；D ．压表与电流表示数的比值表示气敏电阻的阻值大小，因为酒精浓度越大，气敏电阻阻值就越大，所以电压表与电流表示数的比值就越大，D 错误。
故选B 。
3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。
高考物理专题复习：《恒定电流》附答案
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。
恒定电流高考知识点
恒定电流高考知识点恒定电流是物理学中的一个重要概念和高考考点。
恒定电流是指在一个电路中，电流的强度在任意时间段内保持不变。
它是电路分析和应用的基础之一，也是理解和掌握电路中其他参数和规律的关键。
电流是电荷在单位时间内通过导线或电路元件的数量，用大写字母I表示，单位是安培（A）。
在恒定电流中，电流的数值保持不变，但方向可能随时间发生变化。
恒定电流的概念可以用来解释和应用诸多电路现象。
首先，恒定电流与电阻之间存在一定的关系，这被称为欧姆定律。
欧姆定律表明电阻和电压、电流之间的关系是线性的，即电阻越大，电流越小。
这个定律在电路分析和设计中起到了重要作用，帮助我们预测和计算电路中各个元件的性能和效果。
其次，恒定电流也与电池、电源之间的关系有密切联系。
电池或电源是电流的提供者，它们通过化学反应或其他能源转化将电荷流动起来。
恒定电流的存在意味着电池或电源能够稳定地供应电荷，不会因为时间的变化而导致电流剧烈变化。
恒定电流的概念还与其他电路元件的性质和特点有关。
例如，电阻、电容和电感在恒定电流条件下会有不同的响应和行为。
电阻在恒定电流下会产生导电损耗，电容和电感则分别对电流的变化有不同的阻抗和延迟效果。
这些对电流的影响在电路设计和工程应用中需要考虑，以保证电路的稳定和正常运行。
在学习和掌握恒定电流的知识点时，我们还需要了解一些相关概念和技巧。
例如，串联电路和并联电路是电路中最基本的两种连接方式，它们对电流的传输和分配有不同的规律。
此外，电路中的电功率和能量也是重要的概念，它们与电流的大小和变化有密切的关系。
恒定电流作为一个高考的考点，需要我们理解和应用一些数学和物理知识。
例如，根据欧姆定律和串联电路、并联电路的规律，我们可以通过计算电压和电阻的数值来推导电流的值。
同时，我们也需要了解一些物理单位的换算和计算方法，以便在电路分析和计算中进行正确的单位换算和运算。
总而言之，恒定电流是物理学中一个重要的概念和高考知识点。
高考物理恒定电流题目训练集
高考物理恒定电流题目训练集在高中物理的学习中，恒定电流这一板块是重点也是难点。
为了帮助同学们更好地掌握这部分知识，提高解题能力，下面为大家精心准备了一系列的题目训练。
首先，来看一道基础概念题：一个电阻为 10 欧姆的导体，通过它的电流为 2 安培，那么它两端的电压是多少？这道题主要考查了欧姆定律的基本应用，即 U ＝ IR 。
将电阻 R ＝ 10 欧姆，电流 I ＝ 2 安培代入公式，可得电压 U ＝ 20 伏特。
接下来，我们增加一点难度。
有一个电路由电源、电阻 R₁和 R₂组成，电源电动势为 12 伏特，内阻为 1 欧姆，R₁＝ 5 欧姆，R₂＝10 欧姆。
求通过 R₁和 R₂的电流分别是多少？对于这道题，我们首先需要计算出电路的总电阻 R 总＝ R₁＋ R₂＋ r ，其中 r 为电源内阻。
即 R 总＝ 5 ＋ 10 ＋ 1 ＝ 16 欧姆。
然后根据闭合电路欧姆定律 I ＝ E／ R 总，可求出总电流 I ＝ 12 ／ 16 ＝ 075 安培。
再根据串联电路电流处处相等的特点，通过 R₁和 R₂的电流均为 075 安培。
再看这道题目：在一个并联电路中，有两个电阻 R₃＝ 6 欧姆，R₄＝ 12 欧姆，它们两端的电压为 6 伏特，求通过 R₃和 R₄的电流以及总电流。
对于并联电路，各支路电压相等，所以通过 R₃的电流 I₃＝ U ／ R₃＝ 6 ／ 6 ＝ 1 安培，通过 R₄的电流 I₄＝ U ／ R₄＝ 6 ／12 ＝ 05 安培。
总电流 I 总＝ I₃＋ I₄＝ 1 ＋ 05 ＝ 15 安培。
下面这道题考查了电功和电功率的知识。
一个用电器的电阻为 20欧姆，通过它的电流为1 安培，工作5 分钟，求消耗的电能和电功率。
电能 W ＝ I²Rt ，将数值代入可得 W ＝ 1² × 20 × 5 × 60 ＝ 6000 焦耳。
电功率 P ＝ I²R ＝ 1² × 20 ＝ 20 瓦特。
2019年高考提分秘籍--恒定电流考点透视
2019年高考提分秘籍恒定电流高频考点分类解析恒定电流部分在高考试题中属于必考型知识点，一般以选择题、实验题的形式出现，主要目的是用来平衡试题难度和覆盖考纲的知识点。
高频考点有：闭合电路欧姆定律、多用电表的原理及应用、测定电源的电动势和内阻的实验等。
闭合电路欧姆定律多以各种电路的分析形势来考查，多用电表的原理及应用、测定电源的电动势和内阻则多以实验的形势来考查。
笔者就这一部分的高频考点进行分类解析，以期起到抛砖引玉的作用。
考点一 电路中的有关功率及效率问题【考点解读】1．电源的总功率(1)任意电路：=+P EI U I U I P P =+=总外出内内(2)纯电阻电路：22=)E P I R r R r +=+总（ 2．电源内部消耗的功率：2=-P I r U I PP ==总出内内 3．电源的输出功率(1)任意电路：2=-P UI EI I r P P =-=出总内 (2)纯电阻电路：22222=(-)()4E R E P I R R r R r r R ==++出 (3)输出功率随R 的变化关系：P 出与外电阻R 的关系如图所示：① 当R r =时，电源的输出功率最大为24m E P r= ② 当R r >时，随着R 的增大输出功率越来越小③ 当R r <时，随着R 的增大输出功率越来越大④ 当m P P<出时，每个输出功率对应两个可能的外电阻R 1和R 2，且212R R r = 4．电源的效率(1)任意电路：0000=100=100P U P E η⨯⨯出总(2)纯电阻电路：000011001001R r R r Rη=⨯=⨯++ 因此，在纯电阻电路中R 越大，η越大；当R r =时，电源有最大输出功率，效率仅为50%。
【典例剖析】如图所示，已知保护电阻R 0＝0.5 Ω，E ＝6 V ，r ＝1 Ω。
求：(1)当电阻箱R 的读数为多少时，电源输出功率P 出最大，并求这个最大值；(2)当电阻箱R 读数为多少时，电阻箱R 消耗的功率P R 最大，并求这个最大值；(3)当电阻箱R 读数为多少时，保护电阻R 0消耗的功率最大，并求这个最大值；【解析】（1）电源的输出功率为22222=(-)()4E R E P I R R r R r r R ==++外出外外外外，当=R r 外时，P 出最大，即00.5R r R =-=Ω，输出功率的最大值为2=9W 4E P r==出m （2）把保护电阻R 0与电源内阻r 算在一起，根据以上结论，当0 1.5R r R =+=Ω时，电阻箱消耗的功率最大，最大功率为206W 4()Rm E P r R ==+ （3）电阻R 0消耗的功率为：02020()R E R P R R r =++，因R 0是常量，R 是变量，所以R 最小时，保护电阻R 0消耗的功率最大，即R=0时，020208W ()R m E R P R r ==+。
高考＂恒定电流＂例析
１ ２
电功 率 的 减少 量Ａ ｐ＝ Ｐ— Ｐ ＝ （ １ ２ ０— ７ ６ ． ８ ） Ｗ：
答案 ： Ｂ
点 评 ：本 题 考 查 了应 用 闭合 电路 欧 姆 定 律 求 解 路 端 电 压 及 功 率 问题 ， 要 求 学 生处 理 问题 时 ， 能 自主 探究 ， 排 除 次 要 因数 影 响 （ 灯 丝 电阻 不 变 ） 。 为 考 查 学 生的审题能力 ， 本题 设置 了“ 陷阱” 选项Ｄ， 题 中求电 功率“ 降低 了” ， 而Ｄ 项 为“ 降低到” 。《 物理课程 新标 准》在课程性质 中指 出： “ 高 中物理课 程有 助于学生 继 续 学 习基 本 的物 理 知 识 与 技 能 ，增 强创 新 意 识 和
） ２ ｘ １ ２ ０ Ｗ： ７ ６ ． ８ Ｗ。
高考“ 恒定电流” 的重点是闭合 电路欧姆 定律 的 应用， 电功 、 电热的计算 ， 电阻 、 电压和 电流 的测量 ， 其 中电路分析——包括 电阻变化 、 含 电容 电路 、 非纯 电阻电路等动态分析 ， “ 恒定电流” 试题涉及面广 ， 高 考“ 电路 ” 考查 突显新 课改理念 ， 命题 时注意能力考 查， 侧 重 以 下几 个 方 面 ：
答案： Ｄ
Ａ． ３５ ． ８ Ｗ
Ｂ． ４ ３． ２ Ｗ Ｃ． ４ ８． ２ Ｗ Ｄ． ７６ ． ８ Ｗ
解 析 ：电 动 机 未 启 动 时 ， Ｕ 灯＝ Ｅ 一 ， １ ｒ ＝ １ ２ ． ５ — １ ０ ｘ ０ ． ０ ５ Ｖ ＝ １ ２ Ｖ， 电 灯 功 率尸 灯＝ 婀 Ｉ ＝ １ ２ ０ Ｗ。 电动 机 启 动 时 ， Ｕ灯’ ＝ Ｅ 一 １ ２ ｒ ＝ １ ２ ． ５ — ５ ８ × ０ ． ０ ５ Ｖ＝ ９ ． ６ Ｖ， 设 电灯阻 值不 变 ， 由尸 ： ， 可 得Ｐ ， － （ — ｕ ｚ） ２ Ｐ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第七章 恒定电流1、部分电路欧姆定律 电阻定律题型1 电阻定律的应用【例1】一条粗细均匀的电阻丝电阻为R,其横截面直径为d,若将它拉制成直径为10d的均匀细电阻丝,其电阻变为原来的多少?题型2 伏安特性曲线的应用【例2】如图所示为一个电灯两端的电压与通过它的电流的变化关系曲线.由图可知,两者不成线性关系,这是由于焦耳热使灯丝的温度发生了变化的缘故.参考这条曲线回答下列问题（不计电流表和电池的内阻）. （1）若把三个这样的电灯串联后,接到电动势为12 V 的电源上,求流过灯泡的电流和每个灯泡的电阻.（2）如右图所示,将两个这样的电灯并联后再与10Ω的定值电阻串联,接在电动势为8 V 的电源上,求通过电流表的电流值和每个灯泡的电阻.题型3 电流【例3】.如图所示,来自质子源的质子（初速度为零）,经一加速电压为800 kV 的直线加速器加速,形成电流为1 mA 的细柱形质子流.已知质子电荷量e=1.60×10-19C.这束质子流每秒打到靶上的质子数为 个.假定分布在质子源到靶之间的加速电场是均匀的,在质子束中与质子源相距l 和4l 的两处,各取一段极短的相等长度的质子流,其中的质子数分别为n 1和n 2,则n 1∶n 2= .1.如图所示,厚度均匀的矩形金属薄片边长ab=10 cm,bc=5 cm.当将A 与B 接入电压为U 的电路中时,电流为1 A;若将C 与D 接入同一电路中,则电流为 （ ） A.4 AB.2 AC.21 AD.41 A2.在如图甲所示的电路中,电源电动势为3.0 V,内阻不计,L 1、L 2、L 3为3个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图乙所示.当开关闭合后,下列关于电路中的灯泡的判断,正确的是 （ ） A.灯泡L 1的电阻为12ΩB.通过灯泡L 1的电流为灯泡L 2的电流的2 倍C.灯泡L 1消耗的电功率为0.75 WD.灯泡L 2消耗的电功率为0.30 W3. “氢火焰离子化监测器”可以检测出无机物气体中极其微量的有机分子的含量,其装置如图所示,在氢火焰的作用下,有机物的分子电离为一价正离子和自由电子,而无机物的分子不会电离.设单位时间内有n摩尔被检测气体进入检测器,调节滑动变阻器,使得电流表的示数逐渐变大,直到最大值I,求有机物分子与被检测气体分子的数目的比值K是多少?（阿伏加德罗常数为N A,电子的电荷量为e）（09年全国卷Ⅰ24）.(15分) 材料的电阻率ρ随温度变化的规律为ρ＝ρ0(1+at),其中α称为电阻温度系数，ρ0是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常数。
金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数.利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10 –8Ω•m,碳的电阻率为3.5×10 -5Ω•m,附近，在0 ℃时，.铜的电阻温度系数为3.9×10 –3 ℃-1,碳的电阻温度系数为-5.0×10-4℃-1.将横截面积相同的碳棒与铜棒串接成长 1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)。
2、串并联电路焦耳定律题型1 恒定电路中电势的确定方法【例1】如图所示的电路中,R1=3 kΩ,R2=2 kΩ,R3=1.5 kΩ,R4=1 kΩ,R5=2 kΩ,b处接地,干路电流I=9 mA.（1）当S断开时,c、d处电势各为多少?（2）当S闭合时,通过R1的电流I1=4 mA,干路电流I不变,则通过R2、R3、R4的电流各为多少?c点的电势为多少?题型2 电路故障分析【例2】如图所示,电源电动势为6 V,当开关接通时,灯泡L1和L2都不亮,用电压表测得各部分电压是U ad=0,U cd=6 V,U ab=6 V,由此可以断定（）A.L1和L2的灯丝都断了B.L1的灯丝断了C.L2的灯丝断了D.变阻器R断路1.在如图所示的电路中,电源电压不变.闭合电键K后,灯L1、L2都发光.一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路2.家用电熨斗为了适应不同衣料的熨烫,设计了调整温度的多挡开关,使用时转动旋钮即可使电熨斗加热到所需的温度.如图所示是电熨斗的电路图.旋转多挡开关可以改变1、2、3、4之间的连接情况.现将开关置于温度最高挡,这时1、2、3、4之间的连接是下图中所示的哪一个 ( )3.一辆典型的电动车蓄电池贮存了4.5×107 J的有效电能,若车辆自重2 t,装有1 t的货物,行驶时所要克服的所有阻力是车与货总重的0.02倍,电动车辆总工作效率为80%,试计算这台电动车辆行驶的有效距离最多是多少?（g取10 m/s2）.若电动车辆蓄电池的总电动势为24 V,工作时的电流强度为20 A,工作时能量全部损失在控制电流大小的电阻上及在电池和电动机内转化为内能上,由于机械摩擦的损失忽略不计,则控制电阻、电池和电动机的总内阻是多大?电动车辆能匀速行驶的速度是多大?电动车辆加速行驶的方法是什么?3、闭合电路的欧题型1 电路动态分析问题【例1】如图所示的电路中,当滑动变阻器R3的滑动头P向b移动时,电流表A1、A2和电压表V1、V2的读数如何变化?题型2 含电容器电路问题【例2】如图所示的电路中,两平行金属板A、B水平放置,两板间的距离d=40 cm.电源电动势E=24 V,内阻r=1Ω,电阻R=15Ω.闭合开关S,待电路稳定后,将一带正电的小球从B板小孔以初速度v0=4 m/s竖直向上射入板间.若小球电荷量为q=1×10-2 C,质量为m=2×10-2 kg,不考虑空气阻力.那么,滑动变阻器接入电路的阻值为多大时,小球恰能到达A板?此时,电源的输出功率多大?题型3 闭合电路欧姆定律【例3】如图所示,是测定两个电源的电动势和内阻实验得到的电流和路端电压图线,则正确的是（）A.当I1=I2时,电源总功率P1=P2 B.当I1=I2时,外电阻R1=R2C.当U1=U2时,电源输出功率P出1＜P出2D.当U1=U2时,内电阻消耗的功率P内1＜P内21.如图所示,电路中电源的电动势为E、内电阻为r,开关S闭合后,当滑动变阻器的滑片P 从滑动变阻器R的中点位置向左滑动时,小灯泡L1、L2、L3的亮度变化情况是（）A.L1灯变亮,L2灯变暗,L3灯变亮B.L1灯变暗,L2灯变亮,L3灯变暗C.L1、L2两灯都变亮,L3灯变暗D.L1、L2两灯都变暗,L3灯变亮2.如图所示电路中,电源内阻不计,三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压,开始时只有S1闭合.当S2也闭合后,下列说法正确的是（）A.灯泡L1变亮 B.灯泡L2变亮C.电容器C的带电荷量将增加D.闭合S2的瞬间流过电流表的电流方向自右向左3.如图所示,电动势为E,内阻为r的电源与滑动变阻器R1、定值电阻R2、R3、平行板电容器及电流表组成闭合电路,当滑动变阻器R1触头向左移动时,则A.电流表读数减小B.电容器电荷量增加C.R1两端的电压减小D.R2消耗的功率增大4.如图所示,电阻R3=4Ω,电表为理想表.开始时R1、R2、R3中都有电流通过,电压表示数为2 V,电流表示数为0.75 A,后来三个电阻中有一个发生断路,使电压表示数变为3.2 V,电流表示数为0.8 A.（1）哪个电阻断路？（2）求电阻R1、R2的阻值各为多少？（3）电源的电动势和内阻各为多少？2010·安徽·18如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部。
闭合电键S，小球静止时受到悬线的拉力为F。
调节R1、R2，关于F的大小判断正确的是A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小（09年全国卷Ⅱ）17. 图为测量某电源电动势和内阻时得到的U-I图线。
用此电源与三个阻值均为3 的电阻连接成电路，测得路端电压为4.8V。
则该电路可能为1 24、闭合电路欧姆定律应用特例题型1 与功率有关的极值问题【例1】在图所示电路中,直流发电机E=250 V,内阻r=3Ω,R1=R2=1Ω,电热器组中共装有50个完全相同的电热器,每个电热器规格为“200 V,1 000 W”,其他电阻不计,不考虑电热器电阻随温度的变化.问:（1）接通几个电热器时,实际使用的电热器都能正常工作?（2）接通几个电热器时,发电机输出功率最大?（3）接通几个电热器时,电热器组加热物体最快?题型2 等效电源的应用【例2】如图所示,电源的电动势、内阻未知,R1、R2的阻值也未知.当在a、b间接入不同的电阻时,电流表有不同的示数,如下表所示,请完成此表格.题型3 图象信息问题【例3】如右图所示,电源由n个电动势均为1.5 V,且内阻相同的电池串联组成,合上开关S,变阻器的滑动头C从A端滑至B端的过程中,电路中的一些物理量的变化由下图甲、乙、丙三个图给出,电表、导线对电路的影响不计.求:（1）组成电源的串联电池的个数.（2）变阻器总阻值.（3）将甲、乙、丙三个图上的a、b、c、d各点的坐标补齐.（甲图为输出功率与路端电压关系曲线;乙图为路端电压与总电流关系曲线;丙图为电源的效率与外电路电阻关系曲线）1.如图所示的电路中,电池的电动势为E,内阻为r,电路中的电阻R1、R2和R3的阻值都相同.在电键S处于闭合状态下,若将电键S1由位置1切换到位置2,则（）A.电压表的示数变大B.电池内部消耗的功率变大C.电阻R2两端的电压变大D.电池的效率变大2.我们都有过这样的体验：手电筒里的两节干电池用久了以后，灯泡发红光，这就是我们常说的“电池没电了”.有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用.某同学为了检验此人的做法是否合理，设计了下面的实验：（1）该同学设计了如图（a）所示的电路来分别测量新旧干电池的电动势和内阻，并将测量结果描绘成如图（b）所示的U-I图象.由图象可知：新电池：电动势E1= V；电阻r1= Ω；旧电池：电动势E2= V；电阻r2= Ω.（2）计算新旧电池各一节串联作电源使用时的效率.（手电筒的小灯泡上标有“3 V，2 W”）（3）计算（2）小题中旧电池提供的电功率和它本身消耗的电功率分别是多少?（4）你认为新旧电池搭配使用的做法是否合理，简述理由.3.如图甲所示电路,当变阻器的滑动片从一端滑到另一端的过程中两电压表的读数随电流表读数的变化情况如图乙中的AC、BC两直线所示,不考虑电表对电路的影响.（1）电压表V1、V2的示数随电流表示数的变化图象应分别为U—I图象中哪一条直线?（2）定值电阻R0、变阻器的总电阻分别为多少? （3）试求出电源的电动势和内阻.（4）变阻器滑动片从一端滑到另一端的过程中,变阻器消耗的最大电功率为多少?电流表和电压表、伏安法测电阻要点一电流表与电压表的改装和使用1.如图甲是学生实验用的有两个量程的电流表刻度盘,当用“+”和“-0.6”两接线柱时,能测量的最大电流是A,对应刻度盘上每一小格代表 A,图中表针示数为 A;当使用电流表的“+”和“-3”两接线柱时,对应刻度盘上每一小格代表 A,图中表针示数为 A.图乙为学生实验用的两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过 V,每小格表示 V,图中指针示数 V;若使用的是较大量程时,则表盘刻度每小格表示V,图中指针示数 V.题型1 测量电路的选择问题【例1】用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.（1）当测量100Ω左右的电阻时,宜采用电路.（2）现采用乙电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为Ω,真实值为Ω题型2 滑动变阻器接法的选择【例2】用伏安法测量一个定值电阻阻值的实验,备有器材规格如下:①待测电阻R x（约100Ω）②直流毫安表（量程0～10 mA,内阻50Ω）③直流电压表（量程0～3 V,内阻5 kΩ）④直流电源（输出电压4 V,允许最大电流1 A）⑤滑动变阻器（阻值范围0～15Ω,允许最大电流1 A）⑥电键1个,导线若干根据器材的规格和实验要求,画出正确的电路图.题型3 电表改装问题【例3】如果两个电流表的满偏电流均为I g=3 mA,内阻R g=100Ω,欲将其改装成量程分别为3 V和15 V的电压表,则:（1）分别串联的电阻R1和R2为多大?（2）将改装后的电压表串联后测电路中电阻的电压时,指针的偏角θ1和θ2有何关系,示数U1和U2有何关系?1.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是A.图（a）中的A1、A2的示数相同B.图（a）中的A1、A2的指针偏角相同C.图（b）中的A1、A2的示数和偏角都不同D.图（b）中的A1、A2的指针偏角相同2.某同学用伏安法测一个未知电阻,他先将电压表接a点,读得两表示数分别为U1=3.0V,I1=3.0 mA,然后将电压表改接在b点,读得两表示数分别为U2=2.9 V,I2=4.0 mA,如图所示.由此可知电压表应接到点误差较小,测得R x的值应为Ω.3.为了测定电流表A1的内阻,采用如图所示的电路.其中:A1是待测电流表,量程为300μA,内阻约为100Ω; A2是标准电流表,量程是200μA;R1是电阻箱,阻值范围是0～999.9Ω; R2是滑动变阻器;R3是保护电阻; E是电池组,电动势为4 V,内阻不计;S1是单刀单掷开关,S2是单刀双掷开关.（1）根据电路图所示,请在下图中画出连线,将器材连接成实验电路.（2）连接好电路,将开关S2扳到接点a处,接通开关S1;调整滑动变阻器R2,使电流表A2的读数是150μA;然后将开关S2扳到接点b处,保持R2不变,调整变阻箱R1,使电流表A2的读数仍是150μA.若此时电阻箱各旋钮的位置如下图所示,电阻箱R1的阻值是Ω,则待测电流表A1的内阻R g= Ω.（3）上述实验中,无论怎样调整滑动变阻器R2的滑动位置,都要保证两只电流表的安全.在下面提供的四个电阻中,保护电阻R3应选用（）A.200 kΩB.20 kΩC.15 kΩD.150 kΩ（4）下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求,又要调整方便,滑动变阻器（填写阻值相应的字母）是最佳选择.A.1 kΩB.5 kΩC.10 kΩD.25 kΩ测定金属的电阻率【例1】有一根细长而均匀的空心金属管线重约1～2 N,长约30 cm,电阻约为30～40Ω,现在要测定它的内径 d.已知这种金属的密度为ρ0,劲度系数为k,比热容为C,电阻率为ρ.现有以下实验器材:A.厘米刻度尺B.毫米刻度尺C.螺旋测微器D.电流表（50 mA,10 Ω）E.电流表（3 A,0.1 Ω）F.电压表（3 V,6 k Ω）G.滑动变阻器（200 Ω,0.5 A ）H.滑动变阻器（5 Ω,2 A ）I.蓄电池（6 V,0.05 Ω）J.开关一个,带夹的导线若干请设计一个实验方案,回答以下问题:（1）实验中应测物理量的名称及符号是 . （2）应选用的实验器材有 .（只填代号字母） （3）将下图中所示仪器连成实际测量电路.（4）用已知的物理常数和测得的物理量,推导出计算金属管内径d 的表达式.1.在测定金属丝电阻率的实验中,如提供的电源是一节内阻可不计的干电池,被测金属丝的直径小于1 mm,长度约为80 cm,阻值约为3Ω.使用的电压表有3 V （内阻约为3 k Ω）和15 V （内阻约为15 k Ω）两个量程,电流表有0.6 A （内阻约为0.1Ω）和3 A （内阻约为0.02Ω）两个量程.供限流用的滑动变阻器有A:0～10Ω;B.0～100Ω;C.0～1 500Ω三种.可供选择的实验电路如右图所示的甲、乙两种.用螺旋测微器测金属丝的直径如下图所示,则:（1）螺旋测微器的示数是 mm.（2）为减小电阻的测量误差,应选用 图所示的电路.（3）为了测量便于调节,应选用编号为 的滑动变阻器. （4）电压表的量程应选用 V. （5）电流表的量程应选用 A.2010·全国卷Ⅰ·23一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程m I 。
