D触发器原理-D触发器电路图
d触发器逻辑电路
d触发器逻辑电路介绍d触发器是数字电路中常用的组合逻辑电路。
它具有存储功能，可以通过时钟信号来控制数据的传输和存储。
在本文中，我们将深入探讨d触发器的工作原理和应用场景。
基本原理d触发器是一种双稳态触发器，它可以存储1位的数据。
它由两个与门和两个非门组成。
d触发器有两个输入端：时钟（CLK）和数据（D），以及两个输出端：输出（Q）和非输出（Q’）。
当时钟信号为高电平（正脉冲）时，d触发器的输出Q将根据数据输入D的值进行改变。
如果D为高电平，则Q也为高电平；如果D为低电平，则Q为低电平。
在时钟信号为低电平（负脉冲）时，d触发器的输出将被保持在上一次时钟信号为高电平时的状态。
工作原理下面是d触发器的逻辑电路图：_____D _____| |____ Q| d' |CLK ___|_____|根据上图，我们可以看到当CLK为高电平时，d触发器的输出Q将受到D的值的控制。
具体来说，当CLK为高电平时，两个与门的输出取决于D和d’的值。
如果D 为高电平，d’为低电平，则Q为高电平；如果D为低电平，d’为高电平，则Q为低电平。
当CLK为低电平时，与门的输出被锁存，Q的状态保持不变。
应用场景d触发器在数字电路中有着广泛的应用，特别是在时序电路中。
以下是一些常见的应用场景：1. 时序电路设计d触发器可以用于设计各种时序电路，如计数器、移位寄存器、时钟分频器等。
通过合理使用时钟信号和数据输入D，我们可以实现不同的功能，实现更复杂的计算和控制。
2. 数据存储和同步d触发器可以用作数据存储器件，可以存储和传递数据信号。
通过时钟信号的控制，我们可以实现数据的同步传输，并且确保数据在传输过程中的稳定性。
3. 状态机设计d触发器的状态保持特性使其成为状态机设计中的重要组成部分。
通过合理使用d触发器和其他逻辑门，我们可以实现复杂的状态转换和状态控制逻辑。
4. 内存设计在计算机系统中，d触发器可以被用于构建存储器单元（如SRAM），用于存储和处理数据。
维持阻塞D触发器电路结构及工作原理描述
维持阻塞D 触发器电路结构及工作原理描述边沿触发器只是在CP 的某一边沿（上升沿或下降沿）时刻才能对所作用的输入信号产生响应，即只有在CP 边沿时输入信号才有效（输出状态与输入有关），而其他时间触发器都处于保持状态。
可见，这种触发器不会有空翻现象，并且抗干扰能力增强，工作更可靠。
边沿触发器有上升沿触发和下降沿触发两种。
啊1．维持阻塞D 触发器 （1）电路结构电路由六个与非门组成。
其中G 1、G 2组成基本RS 触发器，G 3、G 6组成控制门。
引入置1维持线L 1、置0维持线L 3、置1阻塞线L 4、置0阻塞线L 2。
D 为输入信号。
图8.28 维持阻塞D 触发器（2）功能分析在CP =0时，G 3、G 4门被封锁，输入信号D 的状态虽然能反映到G 5、G 6门的输出端，但不能作用到G 3、G 4门上，触发器状态保持不变。
若在CP 上升沿到来前D =0，因G 3、G 4门被封锁，使Q 3=1、Q 4=1、Q 6=1、Q 5=0。
此时D 不能通过G 3、G 4门反映到触发器上而是在此等待。
当CP 上升沿到来，Q 5=0作用到G 3门上，使G 3门被封锁，使Q 3保持不变。
Q 6=1作用到G 4门上，使G 4门打开，Q 4翻转为QQDCP（a ）L 1（b ）0，使触发器输出Q=0、Q=1。
无论CP上升沿到来前触发器状态如何，只要D=0，但CP 上升沿到来后，触发器状态变为0。
同时Q4=0通过置0维持线L3反馈到G6门的输入端，将G6门封锁，即在CP=1期间，无论D如何变化，触发器状态保持0不变。
若在CP上升沿到来前D=1，因G3、G4门被封锁，使Q3=1、Q4=1、Q6=0、Q5=1。
此时Q6、Q5的状态不能通过G3、G4门反映到触发器上。
触发器保持原状态。
当CP上升沿到来，Q6、Q5的状态反映到触发器上，Q6=0，G4门被封锁，使Q4保持不变。
Q3翻转为0，使触发器输出Q=1、Q=0。
无论CP上升沿到来前触发器状态如何，只要D=1，CP上升沿到来后，触发器状态变为1。
D触发器原理-D触发器电路图
边沿D 触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
D触发器工作原理:SD 和RD 接至基本RS 触发器的输入端，分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
总之，该触发器是在CP正跳沿前接受输入信号，正跳沿时触发翻转，正跳沿后输入即被封锁,三步都是在正跳沿后完成，所以有边沿触发器之称。
D触发器工作原理

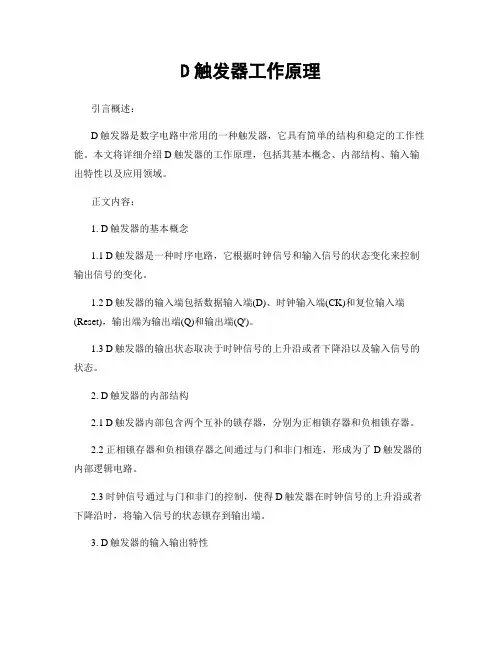

D触发器工作原理引言概述：D触发器是数字电路中常用的一种触发器，它具有简单的结构和稳定的工作性能。
本文将详细介绍D触发器的工作原理，包括其基本概念、内部结构、输入输出特性以及应用领域。
正文内容：1. D触发器的基本概念1.1 D触发器是一种时序电路，它根据时钟信号和输入信号的状态变化来控制输出信号的变化。
1.2 D触发器的输入端包括数据输入端(D)、时钟输入端(CK)和复位输入端(Reset)，输出端为输出端(Q)和输出端(Q')。
1.3 D触发器的输出状态取决于时钟信号的上升沿或者下降沿以及输入信号的状态。
2. D触发器的内部结构2.1 D触发器内部包含两个互补的锁存器，分别为正相锁存器和负相锁存器。
2.2 正相锁存器和负相锁存器之间通过与门和非门相连，形成为了D触发器的内部逻辑电路。
2.3 时钟信号通过与门和非门的控制，使得D触发器在时钟信号的上升沿或者下降沿时，将输入信号的状态锁存到输出端。
3. D触发器的输入输出特性3.1 当时钟信号为低电平时，D触发器处于保持状态，即输出端保持原来的状态。
3.2 当时钟信号为上升沿或者下降沿时，D触发器根据输入信号的状态来更新输出状态。
3.3 当时钟信号为高电平时，D触发器处于禁止状态，即不接受输入信号的变化。
4. D触发器的应用领域4.1 D触发器常用于数字系统中的时序电路设计，如计数器、移位寄存器等。
4.2 D触发器也可以用于存储数据，实现数据的暂存和传输。
4.3 在数字通信系统中，D触发器可以用于时钟同步和数据传输控制。
总结：综上所述，D触发器是一种常用的数字电路元件，具有简单的结构和稳定的工作性能。
它通过时钟信号和输入信号的状态变化来控制输出信号的变化。
D触发器的内部结构包括正相锁存器和负相锁存器，通过与门和非门的控制实现输入信号的锁存。
D触发器的应用广泛，常用于时序电路设计和数据存储传输等领域。
通过深入了解D触发器的工作原理，我们可以更好地应用它来解决实际问题。
D触发器原理-D触发器电路图

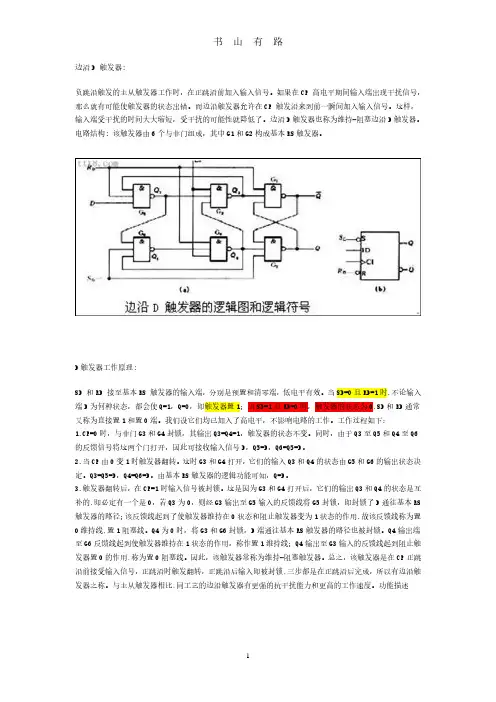

边沿D触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP高电平期间输入端出现干扰信号，那么就有可能使触发器的状态岀错。
而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器电路结构：该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
边沿D触发器的逻辑图和逻辑符号D触发器工作原理SD和RD接至基本RS触发器的输入端，分别是预置和清零端，低电平有效。
当SD=O且RD=1时,不论输入端D 为何种状态，都会使Q=1, Q=0,即触发器置1 ; 当SD=1且RD=O时，触发器的状态为O，SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1. CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D Q6=Q5=D2. 当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D Q4=Q6=D由基本RS触发器的逻辑功能可知，Q=D3. 触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的，即必定有一个是0,若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用，故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输岀至G3输入的反馈线起到阻止触发器置0的作用，称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
D触发器原理D触发器电路图PDF.pdf
边沿D 触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
D触发器工作原理:SD 和RD 接至基本RS 触发器的输入端，分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
总之，该触发器是在CP正跳沿前接受输入信号，正跳沿时触发翻转，正跳沿后输入即被封锁,三步都是在正跳沿后完成，所以有边沿触发器之称。
D触发器教程 图文
1
11 0 0 0
1
11 1 0 0
0
0 0 0
0
1 0 0
1
0 1 1 0 1 1
1
0 不用
注
保持
同步置0
同步置1
翻转
不变
异步置1 异步置0 不允许
2. TTL 边沿 JK 触发器 74LS112 (双 JK 触发器) • CP 下降沿触发 • 异步复位端 RD、异步置位端 SD 均为低电平有效
当 CP = 0 SR1
曾用符号
Qn1 Qn
国标符号
保持
当 CP = 1 SCP S1S RCP R1R
与基本 RS 触发器功能相同
特性表：
特性方程:
CP R S Q n Q n+1 注
Qn1SRQn
0 Q n 保持
RS0 约束条件
1000 1001 1010 1011 1100 1101
0 1，延迟时间为 tPLH 。 由于实际中翻转延迟时间相对于脉
G1 &
&
信信号号同不时同撤时消撤,出
冲的宽度和周期很小，故可视为0。 现消S不，确状定态状确R态定 设触发器初始状态为0：
S
S
R
R
Q
Q
Q
Q
三、现态、次态、特性表和特性方程
1. 现态和次态
现态Qn：触发器接收输入信号之前的状态。
次态Qn＋1：触发器接收输入信号之后的新状态。
1R
4
1SA
1Q
1SB 2R
74279
2Q
7
233SRSA74LS2793Q 9
3SB 4R
