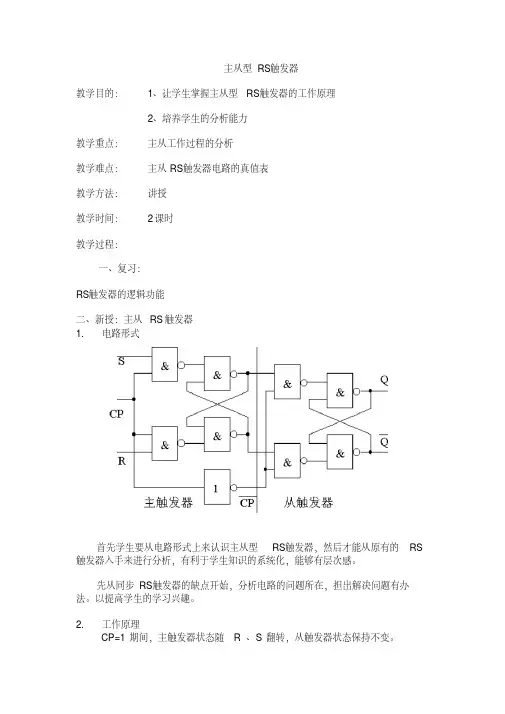

主从型RS触发器
主从型RS触发器
教学目的：1、让学生掌握主从型RS触发器的工作原理
2、培养学生的分析能力
教学重点：主从工作过程的分析
教学难点：主从RS触发器电路的真值表
教学方法：讲授
教学时间：2课时
教学过程：
一、复习：
RS触发器的逻辑功能
二、新授：主从RS触发器
1. 电路形式
首先学生要从电路形式上来认识主从型RS触发器，然后才能从原有的RS 触发器入手来进行分析，有利于学生知识的系统化，能够有层次感。
先从同步RS触发器的缺点开始，分析电路的问题所在，担出解决问题有办法。
以提高学生的学习兴趣。
2. 工作原理
CP=1期间，主触发器状态随R 、S翻转，从触发器状态保持不变。
CP从1变成0时，从触发器的状态随此时主触发器状态翻转。
CP=0期间，主触发器和从触发器状态均保持不变。
因此，主从RS触发器是一个边沿触发器
然后由工作原理推出真值表。
以利于学生有序的掌握知识。
由于电路的结构比较复杂，学生在平时使用的过程在中会有较多的不便，故引出主从型RS触发器的逻辑符号，以便在平时画图时使用。
3. 功能表、表达式和逻辑符号
真值表不能够死记硬背，要讲究机巧，这里要引用RS触发器的规则，这里是输入高电平有效，只有当输入有一个为1时，输出才可能发生变化，当RS为00时则输出不变。
当两个现时有效时则输出不能确定。
由于R像0则当RS为10时则输出为0，又由于S像1，则当RS输入为01时，则输出为1。
这样学生就会较深的记住主从型RS触发器的真值表了。
又能够让学生区分同步RS触发器的逻辑功能。
4. 波形图
主从RS触发器的状态只在时钟信号的下降沿翻转，抗干扰能力较强！克服
了同步RS触发器发生空翻的缺点。
作业：
1、画出主从型RS触发器的逻辑电路与逻辑符号。
2、分析主从型RS触发器的工作原理。
RS触发器
什么是RS触发器,RS触发器的工作原理是什么?主从RS触发器基本RS 触发器:电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS 触发器，其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R、S和两个输出端Q、Q。
工作原理基本RS触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。
2.当R=0、S=1时，则Q=1,Q=0,触发器置0。
如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q有两种互补的稳定状态。
一般规定触发器Q端的状态作为触发器的状态。
通常称触发器处于某种状态，实际是指它的Q端的状态。
Q=1、Q=0时，称触发器处于1态，反之触发器处于0态。
S=0,R=1使触发器置1，或称置位。
因置位的决定条件是S=0,故称S 端为置1端。
R=0,S=1时，使触发器置0，或称复位。
同理，称R端为置0端或复位端。
若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。
这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。
由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。
从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。
其逻辑符号如图7.2. 1(b)所示。
由于置0或置1都是触发信号低电平有效，因此，S端和R端都画有小圆圈。
3.当R=S=1时，触发器状态保持不变。
触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。
4.当R=S=0时，触发器状态不确定在此条件下，两个与非门的输出端Q和Q全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。
一主从RS触发器
Q
Q
A
&
&
B
C Q E
&
& Q
D
&
&
F
1 1
Q n1 J Q n KQn Q n
n
G
&ຫໍສະໝຸດ &H JQ K Q Q
n
n
RK K
R
CP
S J J S
J Q KQ
n
n
2、逻辑符号 主从JK触发器同样是下降沿翻转。
J
Q /Q
3、一次空翻现象
主从触发器有效克服了空翻现象， 但主从JK触发器还存在一次空翻现象， 因而限制了它的应用。
E RD G
&
& SD
F
1
&
&
H
主触发器接CP,从触发器接/CP。
R CP S
2、工作原理 CP 0 主触发器状态不变，从跟随主 CP 1 触发器。设：Q主＝0 Q = Q主 CP 1 从触发器状态不变，主触发 CP 0 器接收R、S输入信号。 ☆ 主从触发器工作分两步进行。 一个CP脉冲两次动作。 CP由0→1,及CP=1期间，主 接收，从不变。称为准备阶段。
K
所谓一次空翻：在CP=1期间，输入信号发生 了变化，主触发器只能翻转一次（0→1或1→0不 含保持状态)，此后，若输入信号再发生变化，主 触发器状态也不会变化。 下面通过实例分析一次空翻现象。
设初态为0
CP=0,主不变，从接收主。 CP1由0→1,及CP=1期间： 主接收，从不变。 J 1 G 1 Q主＝1
n 1 RD S D CP J K Q
主从RS触发器
1
F主封锁
Qm F主 Qm
1
主、从状态一致，因 此称之为主从触发器。
状态保持不变。
1
Sm CI Rm
0
S
R
0
0
CP
主从RS触发器
3) 主从RS触发器·特性表
任然保持了同步RS 触发器逻 辑功能 状态更新发生在CP的下降沿
触发器的新状态等于由CP的 下降沿到来之前的R、S信号 决定的主触发器的输出
CP
CP
例1：已知主 0
1
从RS 触发器 S
的CP和S、R 0
波形，试画出 R
Q 端的波形， 0
设触发器的初 Qm 态为Q=0。 0
Q
0
2
3
4
5
6
t
t
t
t
t
主从RS触发器
4) 主从RS触发器特点
① 克服了空翻： 主从RS触发器只在时钟下降沿时翻转，即一个时钟脉冲只翻
转一次，所以克服了空翻问题。
① 在CP=1期间，输入信输入信号R、S不允许变化： CP=1期 间输入信号发生改变，导致主触发器状态Q’ 随之变化。当 CP脉冲下降沿来临时，从触发器不一定由此刻输入信号状态 确定，必须考虑整个CP=1期间输入信号变化情况才能确定触 发器状态。
数字电子技术
主从RS触发器
一、电路结构与工作原理
主从RS触发器
逻辑符号
Q
Q
1S CI 1R S CP R
Q
Q
G1 &
& G2
G3 & 从触发器 & G4 CP
Qm
Qm
G5 &
& G6 1 G9
数字电子技术-主从RS触发器
1．电路结构 2、工作原理
第二节、 JK触发器
Q Q
（a）当CP＝1时，主触发器工作，接收
G1 & G3 & Q' G5 & G7 &
&
G2 G4
输入信号。从触发器被封锁，保持原状
态不变：
& Q' &
（b）当CP由1跃变到0时，即CP=0、
CP’＝1。主触发器被封锁，输入信号
G6 1
G9
不再影响主触发器的状态；从触发器
(1) RS触发器 (2) JK触发器 5 ．同一电路结构的触发器可以做成不同的逻辑功能；同一逻辑功能的触 发器可以用不同的电路结构来实现。 6．利用特性方程可实现不同功能触发器间逻辑功能的相互转换。
VOC
DC
330ΩBiblioteka + Vcc +5V
利用触发器的“记忆”作用，使抢答电路工作更可靠、稳 定。
QA KA FFA Q S R KR GA & VOA DA 330Ω
R
R QB Q S R
GB &
VOB
DB
330Ω
KB
FFB
R
R QC
GC &
VOC
DC
330Ω
KC
FFC
Q S R
R
R
7、本课小结
1．触发器有两个基本性质：（1）在一定条件下，触发器可维持在两种稳 定状态（0或1状态）之一而保持不变；（2）在一定的外加信号作用下， 触发器可从一个稳定状态转变到另一个稳定状态。 2 ．描写触发器逻辑功能的方法主要有特性表、特性方程、驱动表、状态 转换图和波形图(又称时序图)等。 3．按照结构不同，触发器可分为： (1) 基本RS触发器，为电平触发方式。 (2) 同步触发器，为脉冲触发方式。 (3) 主从触发器，为脉冲触发方式。 (4) 边沿触发器，为边沿触发方式。 4．根据逻辑功能的不同，触发器可分为：
主从RS触发器,jk触发器
主从RS触发器
电路组成：两个同步RS触发器和一个反相器组成。
G5~G8为主触发器，G1~G4为从触发器，CP脉冲一路给主触发器，一路经反相器给从触发器。
工作原理：
主从触发器的逻辑符号：
主从RS触发器的真值表：
练习：
主从JK触发器
电路组成：将主从RS触发器的Q端和Q端反馈到G7、G8的输入端，并将S端改称为J端，R端改为K端，即构成主从JK触发器。
工作原理：
JK触发器的符号：
JK触发器真值表：
练习：图为JK触发器的逻辑图，请根据CP、J、K的波形，画出输出波形。
设初始状态为0.
请根据下图波形，画出下降沿有效和上升沿有效时的输出波形
D触发器
1、D触发器的逻辑符号
2、逻辑功能
3、真值表
4、时序图（设下降沿有效）
如果上升沿有效。
主从型RS触发器
主从型RS触发器教学目的：1、让学生掌握主从型RS触发器的工作原理2、培养学生的分析能力教学重点：主从工作过程的分析教学难点：主从RS触发器电路的真值表教学方法：讲授教学时间：2课时教学过程：一、复习：RS触发器的逻辑功能二、新授：主从RS触发器1. 电路形式首先学生要从电路形式上来认识主从型RS触发器，然后才能从原有的RS 触发器入手来进行分析，有利于学生知识的系统化，能够有层次感。
先从同步RS触发器的缺点开始，分析电路的问题所在，担出解决问题有办法。
以提高学生的学习兴趣。
2. 工作原理CP=1期间，主触发器状态随R 、S翻转，从触发器状态保持不变。
CP从1变成0时，从触发器的状态随此时主触发器状态翻转。
CP=0期间，主触发器和从触发器状态均保持不变。
因此，主从RS触发器是一个边沿触发器然后由工作原理推出真值表。
以利于学生有序的掌握知识。
由于电路的结构比较复杂，学生在平时使用的过程在中会有较多的不便，故引出主从型RS触发器的逻辑符号，以便在平时画图时使用。
3. 功能表、表达式和逻辑符号真值表不能够死记硬背，要讲究机巧，这里要引用RS触发器的规则，这里是输入高电平有效，只有当输入有一个为1时，输出才可能发生变化，当RS为00时则输出不变。
当两个现时有效时则输出不能确定。
由于R像0则当RS为10时则输出为0，又由于S像1，则当RS输入为01时，则输出为1。
这样学生就会较深的记住主从型RS触发器的真值表了。
又能够让学生区分同步RS触发器的逻辑功能。
4. 波形图主从RS触发器的状态只在时钟信号的下降沿翻转，抗干扰能力较强！克服了同步RS触发器发生空翻的缺点。
作业：1、画出主从型RS触发器的逻辑电路与逻辑符号。
2、分析主从型RS触发器的工作原理。
主从RS触发器电路组成及工作描述
主从RS触发器电路组成及工作描述二、主从触发器主从触发器由两级触发器构成，其中一级直接接受信号，称为主触发器，另一级接收主触发器的输出信号，称为从触发器。
两个触发器时钟信号互补克服空翻现象。
1．主从RS触发器（1）电路结构主从RS触发器的逻辑图如图8.24a所示，由图可以看出G1-G4组成主触发器，G5-G8组成从触发器。
G9的作用是将CP反相，形成互补的时钟信号CP′，送给从触发器，从而使两个触发器工作在不同的时区内。
（2）工作原理主从触发器的触发翻转分为两个节拍：当CP=1时，CP′=0，从触发器被封锁，保持原状态不变。
这时G7、G8打开，主触发器工作，接受R、S的输入信号。
如果R=0、S=1，由时钟RS触发器的逻辑功能可知，主触发器Q′=1、Q'=0。
当CP从1跃变为0时，即CP=0、CP′=1，主触发器被封锁，输入信号R、S不影响主触发器的状态。
但由于CP′=1，G3、G4打开，从触发器接收主触发器输出端的状态Q′=1、Q' =0，则从触发器翻转到Q=1、Q=0。
主从RS触发器的翻转是在CP从1变为0时发生的，CP变为0后，主触发器被封锁，状态不受R、S输入信号影响，因此不会有空翻现象。
主从RS触发器的逻辑功能和前面的时钟RS触发器相同，不同的是时钟RS触发器在CP=1期间都可能触发翻转，主从RS触发器只在CP下降沿触发翻转。
在逻辑符号中输入CP端的“○”表示下降沿触发。
Q9（a）电路结构（b）逻辑符号图8.24 主从RS触发器2．主从JK触发器（1）电路结构主从JK触发器电路是在主从RS触发器基础上引两条反馈线：Q反馈到R端，Q反馈到S端，外加信号从J、K输入。
如图8.25a所示。
（2）工作原理当CP=1时，CP′=0，从触发器被封锁，保持原状态不变。
主触发器的状态由输入端J、K的信号和从触发器状态来决定。
当CP从1跃变为0时，即CP=0，主触发器被封锁，但由于CP′=1，从触发器接收主触发器输出端的状态。
rs触发器讲解
由于CP=1期间Qn=0，图5-15中7门一直被封锁，RD主=1，因此t3
时刻K变化不起作用，Q
n 主
1
一直保持不变。当CP下降沿来到时，
从触发器的状态为Qn1Q主 n11。这就是一次翻转情况，它和 CP 下 降 沿 来 到 时 由 当 时 的 J 、 K 值 (J=0, K=1) 所 确 定 的 状 态
3. 主从触发器的脉冲工作特性
主从触发器工作要求
① 在CP上跳沿到达时，J、K信号已处于稳定状态，且 在CP=1期间，J、K信号不发生变化； 另外,从CP上升沿抵 到达主触发器状态变化稳定，需要经受三级与非门的延迟时 间，即3tpd，因此要求CP=1的持续期tCPH≥3tpd。
② CP由1下跳至0时，主触发器的状态转移至从触发器。 从CP下跳沿开头，到从触发器状态转变完成，也需经受三 级 与 非 门 的 延 迟 时 间 ， 即 3tpd ， 因 此 要 求 CP=0 的 持 续 期 tCPL≥3tpd。此间主触发器已被封锁，因而J、K信号可以 变化。
1. 主从JK
5.5 主从JK触发器
Q
Q
从 触发 器
Q
Q
1
主 触发 器
K
J
CP
图 5-14 主从触发器框图
第5章 触发器
它由两个 同步RS触 发器构成，
其中1门~4 门组成从 触发器，
5门~8门组 成主触发 器
Q
Q
& 12&
RD’
SD’
& 34&
Q主
Q主
& 56&
1
RD主
SD主
& 78&
K
CP J
《主从RS触发器》课件
新型主从RS触发器
动态主从RS触发器
采用动态逻辑门代替静态逻辑门，提高触发 器的性能和响应速度。
差分主从RS触发器
利用差分信号传输，提高触发器的抗干扰能 力和稳定性。
预置主从RS触发器
在输入信号之前预设状态，避免空翻现象， 提高触发器的可靠性。
主从RS触发器的实际应用
在数字系统中的应用
寄存器
主从RS触发器可以用于构建寄存器 ，用于存储二进制数据，并按照时钟 信号的节拍进行数据的存储和传输。
计数器
利用主从RS触发器的特性，可以构建 各种类型的计数器，如二进制计数器 、十进制计数器等，用于对脉冲信号 进行计数。
在时序电路中的应用
移位器
主从RS触发器可以用于构建移位器，实现二进制数据的左移 或右移。
特点
具有置位、复位和保持功能，能够根 据输入信号的状态自动转换其输出状 态，具有较快的响应速度和较高的稳 定性。
工作原理
输入信号
主从RS触发器有两个输入端，分别为置位端S和复位端R，以及一个输出端Q。
工作过程
当置位端S为高电平（1）且复位端R为低电平（0）时，触发器被置位，输出端Q为高电 平（1）。当复位端R为高电平（1）且置位端S为低电平（0）时，触发器被复位，输出端 Q为低电平（0）。当两个输入端都为低电平（0）时，触发器保持其当前状态不变。
主从RS触发器
CATALOGUE
目 录
• 主从RS触发器简介 • 主从RS触发器的电路结构 • 主从RS触发器的逻辑功能 • 主从RS触发器的特性分析 • 主从RS触发器的实际应用 • 主从RS触发器的改进与发展
rs主从触发器原理
rs主从触发器原理RS主从触发器原理引言：RS主从触发器是一种基本的数字电路元件，常用于时序电路中。
它在计算机内存中起着重要的作用，用于存储和传输数据。
本文将介绍RS主从触发器的原理及其工作方式。
一、什么是RS主从触发器RS主从触发器是由两个互补反馈的逻辑门组成的电路元件。
它由两个触发器构成，一个是主触发器，一个是从触发器。
主触发器用于存储输入信号，从触发器用于传输输出信号。
RS主从触发器可以存储一位二进制数据，并在时钟信号的控制下进行数据传输。
二、RS主从触发器的原理RS主从触发器的原理基于逻辑门的工作原理。
它由两个与非门（NOR）组成。
其中，一个与非门的输出连接到另一个与非门的输入，形成互相反馈的电路。
这种反馈机制使得RS主从触发器可以存储和传输数据。
三、RS主从触发器的工作方式1. 重置状态（Reset）：当RS主从触发器的R（Reset）输入为1，S （Set）输入为0时，主触发器的输出Q为0，从触发器的输出Q'为1。
这种状态下，RS主从触发器被重置，输出为逻辑低电平。
2. 设置状态（Set）：当RS主从触发器的R输入为0，S输入为1时，主触发器的输出Q为1，从触发器的输出Q'为0。
这种状态下，RS 主从触发器被设置，输出为逻辑高电平。
3. 禁用状态（Hold）：当RS主从触发器的R和S输入都为0时，主触发器和从触发器的状态不变，保持之前存储的数据。
4. 非法状态（Illegal）：当RS主从触发器的R和S输入都为1时，主触发器和从触发器的状态将无法确定，处于非法状态。
四、RS主从触发器的应用RS主从触发器常用于时序电路中，用于存储和传输数据。
它可以作为计数器、寄存器、状态机等电路的关键组成部分。
在计算机内存中，RS主从触发器被广泛应用，用于存储和读取数据。
五、RS主从触发器的优缺点1. 优点：RS主从触发器结构简单，易于设计和实现；可以存储一位二进制数据，并在时钟信号的控制下进行数据传输。
