九年级物理 第13章 电路初探 第1、2节知识精讲 江苏科技版

初三物理第13章电路初探第1、2节江苏科技版【本讲教育信息】一. 教学内容：第13章电路初探1、初识家庭用电器和电路2、电路连接的基本方式二、教学重点、难点：1、了解电路的组成，知道用电器是将电能转化为其他形式能的装置2、知道电路连接的基本方式，会读、会画简单的电路图，能连接简单的串联电路和并联电路3、理解电路的几种状态：开路、通路、短路4、知道短路的危害三、主要知识点分析1、电路的组成A. 电源：包括电池（干电池、蓄电池）、交流电源、太阳能电池、银锌电池等。

学生用的主要是干电池、蓄电池、学生电源等，从电源能的角度来看是将其它形式的能转化为电能的装置。

B. 用电器：包括电灯、电动机（马达）家用的其它电器有空调、电熨斗等。

作用是利用电来工作。

C. 开关：各式开关作用是控制电路的通断。

D. 导线2、电路与电路图A. 用导线将电源、用电器、开关等连接起来便组成了电路。

B. 用电路元件的符号表示连接情况的图叫电路图。

3. 连接电路时应该注意：（1）在连接电路的过程中，必须处于断开状态；（2）在连接电路元件时，要将导线的两端接在电源、用电器、开关等的接线柱上，并沿顺时针方向旋紧，保证接触良好；（3）连接电池盒两极的导线绝不允许不经用电器直接连接电源两极。

4、电路的几种状态：A. 开路（断路）：电路中有一处或几处断开的情况，我们称之为开路。

如开关没有闭合，线头松动，电池没有接好等，造成的开路，这时电路中没有电流，用电器不工作。

B. 通路：电路接通后，用电器正常工作，电路中有电流，这种电路我们称之为通路。

C. 短路：电流没有经过用电器，直接流回到电源两极的电路称之为短路，发生短路时，电路中的电流比较大，容易烧坏电源、用电器或导线，分为两种：电源短路和局部短路。

（1）电源短路是指电路中的所有用电器都没有电流，但是导线中有电流，这种电路的危害性最大。

（2）局部短路是指，电路中的一部分原件中没有电流通过，另一部分元件有电流。

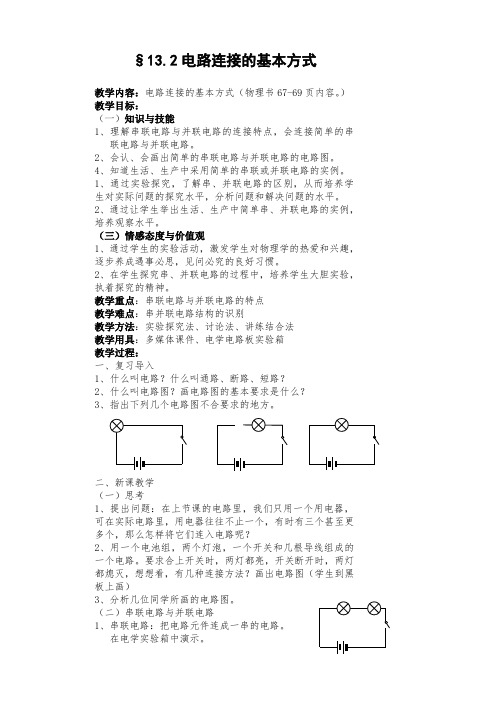

5、电路的连接方式有两种：串联与并联A. 串联电路是指电路中的两个或两个以上元件，逐个顺次连接的电路，这种电路，若有一个元件损坏，另一个元件不工作。

这种电路我们称之为“一荣俱荣，一损俱损”，但是若一个元件被短路，另一个元件仍能工作。

B. 并联电路是指：两个或两个以上的元件并列连接的方式，这种电路中若有一个元件损坏，另一个元件正常工作。

每一元件都可以与电源构成一个回路。

若一个元件被短路，另一个元件也必然被短路。

6、电路图的画法指导：电路部分的作图分为两种，一种根据实物图画电路图，另一种是根据电路图连接实物图。

这两种画图法是整个电学部分的一种基本作图，同学们在学习的时候不必急于求成。

可以分步实现，这也是这部分内容的一个重点。

主要方法：我们可以先在原图上标电流的方向，特别要标出电流的分流点与合流点，按照电流的方向，从电源一端开始画出电路元件符号或者实物并连接，画好后再标电流的方向，并与原图对照，避免连线错误。

在画图时要注意以下几点：（1）必须用规定的电路元件符号（2）连线要横平竖直、避免交叉（3）在线路的连接交叉点上，用实心点表示交叉连接（4）不要连成开路或短路的情况，在画实物时各导线应接在各元件的接线柱上，不能接在导线中间。

【典型例题】例1. 一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

在下图所示的电路中，你认为符合上述要求的是分析：在电路的连接中，我们要注意电路的串联与并联。

当两个用电器同时工作时，可以串联也可以并联，但是若一个用电器工作而另一个用电器不工作，或两个用电器工作时彼此互不影响，则必须采用并联。

因本题中的要求是让他们可以同时工作，也可以独立工作，则只能采用并联电路，且每一个用电器用一个开关来控制。

答案：D说明：家庭电路中的所有用电器彼此之间都应该是并联的。

只有这样才能彼此互不影响。

若采用串联则不能实现。

例2. 某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。

要求正常情况下，值班室内的灯亮铃不响，有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，请在下面方框内画出电路图。

分析：这个题目中，正常工作时，电铃不响，而当电线断了电铃才会响。

这里的电线断了，则一定是断路，这时电铃响，说明电铃中有电流，因此，此时的电铃工作；反而推之，电铃在电线断之前是不工作的，所以应该是被短路。

为了防止电源被烧坏，电路中还应该有其它元件才行。

答案：如图。

说明：在实用电路中，我们要注意电路中的短路有时也是必需的。

再比如：小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

图所示为几位同学设计的模拟电路图，你认为最符合上述要求的是（）答案：D例3. 教室走廊里的电灯是由对声和光敏感的开关控制着的，“光控”开关只会在夜间闭合，“声控”开关在有声音的时候自动闭合，过一会又自动断开，这样电灯只会在夜晚有声音时才会亮．以下四个电路图符合要求的是分析：对于走廊里的电灯开关问题，由于这个元件应该由两部分组成，光控和声控，这两个元件可以看成一个元件，即开关，这个元件应该与所控制的元件串联，因此A或B有可能对，而CD则一定是错的。

对于B而言，由于光控和声控并联当光线低时灯会自己亮，不管有人无人，这样会使这个灯是一个常明灯。

而声控开关则是在有声时工作，这样，白天当有人经过时，灯也会亮，因此是错误的。

A选项中白天有比较强的光时这个开关处于断开状态，即使有人发出声音时，电路也是处于断开状态；而夜晚则光控开关闭合，有人需要时，声控开关，则电路接通，而当无人时，则声控开关断开整个电路处于断开。

符合题意。

答案：A说明：随着科技的发展，我们可以看出一个开关可以由多个部件组成。

新型的开关的内部构成可能分成多个元件，如果出现时，我们不必非要弄明白其内部的构成，但是其状态应该是接通或者断开。

例4. 根据图a所示的电路图，将图b中的实物用铅笔线表示导线连接起来。

（导线不许交叉）分析：本题是由电路图连接实物图，要先看清电路图中电路的连接情况，在连接时我们要从电源的某一极出发连接一个回路。

然后再连接另一个回路。

答案：（如图）说明：电路图的连接是本节及单元的重点，难在画并联电路，我们在画时，要注意先画一个回路，然后根据电路的连接，再进行另一部分的回路。

【模拟试题】（答题时间：45分钟）一、填空题（每空1分，共38分）1. 电源是_________的装置，常见的电源有__________电源和__________电源，它是把__________能转化为_________能的装置.2. 用电器是把_______能转化为_________能的装置，一个完整的电路中必须有用电器，否则，不是一个完整的电路。

开关的作用是________，在连接电路时，开关应该处于_____状态，否则会因连接短路造成电路中某些元件损坏。

3. 一个完整的电路应该由_________、_________、__________、__________等部分组成。

4. 通路是指__________________________________的电路。

这种电路中所有的用电器正常工作。

开路是指________________________________的电路。

如日光灯的开关断开时，就是这种电路。

短路是指电流_______________________，直接用_________将电源两极连接起来的电路，这种电路会造成比较严重的后果，轻则烧坏电源或导线，如果是家庭电路还会引起_____________。

5. 把用电器__________________________组成的电路叫串联电路，如果一处断开，则整个电路处于开路状态，若一个元件被短路，则其余元件中______（有/无）电流。

6. 把用电器____________________________组成的电路叫做并联电路。

在并联电路中若一条支路断开,则其余支路________________，若一条支路被短路,则其余的支路___________（也/不会）被短路。

7. 在家庭电路中所有的用电器之间是___________联的,这样连接的好处是:用电器之间的通断互不影响。

8. 路灯总是一起亮，一起暗，它们的连接方式是，原因是。

9. 指出如图所示电路中的三处错误。

①；②；③。

10. 在如图所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。

若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。

在此电路图中，同时闭合开关是不允许的。

11. 在图所示的电路中，当只闭合开关Ｓ２时，能发光的灯有；如当开关全部闭合时，能发光的灯是；若要使Ｌ１、Ｌ２串联发光，那么应该。

12. 如图甲图中的两个灯泡是______ （选填“串联”或“并联”），用乙图中的水流可以类比该电路中的电流过的路径．二、选择题（只有一个选项符合题意每题4分共48分）13. 如图所示，电键闭合后，能使两盏灯同时发光的电路是（）A. 甲图B. 乙图C. 丙图D. 丁图14. 如图所示，下列电路中，开关同时控制电灯和电铃的是（）15. 如图所示电路，开关S1和S2闭合后，则（）A. 两灯都亮B. 两灯都被短路C. L1亮，L2短路D. L2亮，L1短路16. 几盏灯接入同一电路，其中一盏灯的灯丝断了不亮，其余几盏灯仍然发光，则（）A. 坏的灯与其余灯一定是并联B. 坏的灯与其余灯一定是串联C. 其余的灯一定是并联D. 其余的灯一定是串联17. 如图所示电路中，当开关S闭合时，灯L1、L2都不亮，一位同学用一根导线去查电路故障，他将导线试触L1两端时，两灯都不亮，他将导线试触L2两端时，灯L l亮了，L2仍不亮，由此可知，故障是（）.A.灯L1短路B.灯L1短路C.灯L l断路D.灯L2断路18. 如图所示，要使灯L1和L4串联，则关于1、2、3、4四个接线柱的连接，正确的是（）A. 只需连接1和2B. 只需连接2和3C. 只需连接3和4D. 只需连接1和319. 关于生活中的一些电路连接，下列判断不正确的是（）A. 道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B. 家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C. 由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险线是接在干路上的D. 楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的20. 在马路的十字路口，交通指挥信号用到的红绿灯有三个灯，通过颜色的变化，来指挥行人和车辆。
