甲烷传感器安设相关规定
甲烷传感器管理制度
甲烷传感器管理制度一、甲烷传感器甲烷传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。
1、采煤工作面甲烷传感器的设置（1）采煤工作面上隅角应设置甲烷传感器。
（2）采煤工作面（里侧）甲烷传感器设置在工作面回风巷距工作面≤10m 处。
（3）采煤工作面回风甲烷传感器设置在工作面回风巷距工作面回风口10～15m处。
（4）采用串联通风的被串采煤工作面进风巷甲烷传感器设置在工作面进风巷距工作面进风口以里10m～15m处。
（5）采煤工作面的回风巷长度大于800m时，必需在回风巷中部增设甲烷传感器。
2、掘进工作面甲烷传感器的设置（1）全部掘进工作面必需设置甲烷传感器并实现瓦斯风电闭锁。
（2）在掘进巷道距工作面≤5m处设置甲烷传感器（在视频范围之内）。
（3）在掘进工作面口以里10～15m处回风流中设置甲烷传感器。
（4）采用串联通风的掘进工作面，在被串工作面局部通风机前设置掘进工作面进风流甲烷传感器，设置在距局部通风机进风侧3m～5m处。
（5）掘进工作面长度超出800m时，必需在掘进巷道中部增设甲烷传感器。
3、采区回风巷、一翼回风巷、总回风巷测风站处应设置甲烷传感器。
4、甲烷传感器没有及时设置，每惩罚监控室100元。
5、甲烷传感器设置后，没有按以上标准悬挂每惩罚100元（属地管理）；人为移动后不符合标准的，罚责任人100元。
二、便携式瓦斯报警仪1、采煤队班长下井后必需将便携式瓦斯报警仪悬挂在工作面的上隅角位置（工作面无人工作除外），并处于常开状态。
2、掘进工作面班组长下井后，必需把携式瓦斯报警仪悬挂在掘进工作面最里一棚上（工作面无人工作除外），并处于常开状态。
3、井下每一处维护和修理地方（除清巷道和剁底落道地方）必需悬挂瓦斯报警仪，并处于常开状态。
4、放顶地方也必需悬挂便携式瓦斯报警仪，悬挂在距放顶地方不超出3米。
5、假如以上地方没有班组长时，应由班组长指定一名负责人悬挂。
矿用无线甲烷传感器安全技术要求
矿用无线甲烷传感器安全技术要求（试行）1 范围本技术要求规定了矿用无线甲烷传感器的安全要求、试验方法、检验规则等内容。
本技术要求适用于矿用无线甲烷传感器（以下简称“传感器”）产品的设计、生产制造，并作为安全标志管理的技术依据。
2 引用标准GB 3836.1-2010 爆炸性环境第1部分：设备通用要求GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB 3836.4-2010 爆炸性环境第4部分：由本质安全型“i”保护的设备GB 4208-2008 外壳防护等级（IP代码）AQ 6203-2006 煤矿用低浓度载体催化式甲烷传感器AQ 6211-2008 煤矿用非色散红外甲烷传感器《煤矿安全监控系统升级改造技术方案》ABGZ-MK-08-2017-01 矿用产品安全标志审核发放实施规则电池与电池组通用要求3 产品分类、名称与型号3.1 产品结构要求传感器应采用蓄电池电源供电，并且电源、天线及本体应当为一体式结构，不应采用分体式结构。
3.2 产品型号名称GJ□1□2W 矿用无线甲烷传感器其中：G代表矿用传感器；J代表甲烷；□1为原理代号，J代表激光、H代表红外、C代表催化、D代表热导等；□2代表最大量程，如0~100%CH4，标记为100；W代表无线。
4 技术要求4.1基本误差、响应时间、稳定性及显示、报警、电气安全等性能：执行AQ 6203-2006、AQ6211-2008等相应原理甲烷传感器标准，激光甲烷传感器的稳定性不低于60d。
4.2传输性能：空旷无障碍时无线传输距离不得小于100m、并且数据接收终端（如分站、上位机等）的显示值应满足基本误差要求；传输协议应满足升级改造技术方案要求；技术文件中应对无线传输性能详细描述。
4.3 连续工作时间：不小于24h，并可以24h整数倍递增。
4.4 外壳防护等级：IP65，试验后基本误差应符合要求。
4.5 电量监测：应具备电量监测功能，当剩余电量少于20%时，传感器应有就地显示提醒功能，并应向上位机发送低电量报警信息。
甲烷传感器管理制度（5篇）
甲烷传感器管理制度针对在各种安全大检查中存在的甲烷传感器位置悬挂不规范、管理不到位、传感器牌板填写不认真等隐患。
加强制度管理，制定甲烷传感器管理制度如下：1、井下瓦检员必须认真负责，每班按规定使用便携式甲烷检测仪与甲烷传感器进行对照，当两者读数误差大于允许误差时，先以读数较大者为依据，采取安全措施，同时第一时间报安全指挥中心，由值班领导安排专职维修人员将两种仪器调准。
(检测数据当班不填写罚款____元)2、下井管理人员发现便携式甲烷检测仪与甲烷传感器读数误差大于允许误差时，应立即通知安全指挥中心值班领导，值班领导安排专业人员现场检测。
3、甲烷传感器的进气孔不得堵塞，显示窗口必须保持清洁，传感器悬挂要位置合适，传感器余线的固定应整齐、紧凑，严禁与动力电缆、水管、风管等管线交叉，杜绝挤压、打扭和死节现象，否则罚款____元。
4、甲烷传感器管理牌板必须悬挂于醒目位置，牌板字迹清晰可见且无淋水，无牌版罚款____元。
5、工作面洒水，冲洗巷道及安装喷雾时，要避开监控通讯设备，严禁用水冲洗传感器。
6、巷道在维修加固时，要对监控通讯电缆重点防护，不允许把监控通讯线缆打在U型棚或工字钢棚内，更不允许喷入煤壁中。
7、放炮时对甲烷传感器及传输线缆要采取保护措施，不得将传感器和传输线路崩坏，传感器跟进和回撤时。
造成传感器故障、误报警或监测监控相关设施损坏、停运或不能正常使用的，将处于____元罚款。
雄山集团沟里煤业二〇一一年____月____日甲烷传感器管理制度（2）甲烷传感器的管理制度包括以下内容：1. 安装与维护：首先，对于需要安装甲烷传感器的场所，应按照相关标准和规定进行安装，确保传感器能够正确地监测甲烷气体浓度。
安装完成后，需要定期进行维护和校准，确保传感器的准确性和可靠性。
2. 报警与应急措施：甲烷传感器在监测到甲烷气体超过设定浓度时需要能够及时发出报警信号，以提醒人员及时采取安全措施。
此外，还需要制定相应的应急预案，包括逃生路线、紧急联系人等，确保发生事故时能够及时处置。
甲烷传感器和其它传感器的设置规定
甲烷传感器和其它传感器的设置规定1.矿井监测监控系统的安装使用，必须符合安全生产行业标准（AQ1029-2019）的规定要求。
2.所有矿井的采、掘工作面，必须在工作面和回风流设置甲烷传感器。
3.高瓦斯矿井和瓦斯矿井高瓦斯采区的采、掘工作面回风巷长度大于1000m 时，必须在回风巷中部增设一台甲烷传感器。
4.高瓦斯矿井和瓦斯矿井高瓦斯采区的采煤工作面上隅角，必须安装甲烷传感器。
回采工作面甲烷传感器设在距工作面回风口不大于10m处，工作面上隅角甲烷传感器安设在切顶线对应的煤帮处。
甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<0.8％。
采、掘工作面回风流的甲烷传感器安设在距回风绕道口10～15m的回风流中。
参数设定（包括增设的甲烷传感器）：甲烷报警浓度为≥0.8％，断电浓度为≥0.8％，断电范围是工作面及回风巷或掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。
掘进工作面甲烷传感器安设在距工作面不大于5m处，且无风筒一侧。
甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。
5.回采工作面采用串联通风时，被串联工作面进风巷口以里10～15m范围必须装设甲烷传感器，甲烷报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷中全部非本质安全型电气设备，复电浓度为＜0.5％。
6.掘进工作面采用串联通风时，被串联的掘进工作面局部通风机前3～5m范围必须安设甲烷传感器，甲烷报警为≥0.5%、断电浓度为≥0.5%，断电范围是被串掘进巷道内全部非本质安全型电气设备，复电浓度为＜0.5％。
当瓦斯浓度≥1.5％时，同时还要切断局部通风机的电源，复电浓度为＜0.5％。
7.局部通风机停止运转后，掘进工作面或回风流中甲烷浓度大于3.0％，必须对局部通风机实施闭锁使之不能启动。
传感器设置标准
传感器设置标准1、甲烷传感器、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，局巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、回采工作面甲烷传感器的设置必须符合下列要求（1）长壁采煤工作面甲烷传感器必须按图1设置。
U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2，如图所示。
Z型、y型、H型和W型等通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图所示：T0：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。
T1：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。
T2：报警浓度≥1%CH4；断电浓度≥1%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。
若煤于瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备则在进风巷设置甲烷传感器T3；煤矿u型通风方式采煤工作面瓦斯传感器的设置2T3：报警浓度≥0.5%CH4；断电浓度≥0.5%CH4；复电浓度＜0.5%CH4；断电范围：工作面及其进风巷内全部非本质安全型电气设备。
低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4。
采煤工作面采用串联通风时，被串工作面甲烷传感器的设置T:4：报警浓度≥0.5%CH4；断电浓度≥0.5%CH4；复电浓度＜0.5%CH4；断电范围：被串采煤工作面及其进、回风巷内全部非本质安全型电气设备。
煤矿z型通风方式采煤工作面瓦斯传感器的设置煤矿y型通风方式采煤工作面瓦斯传感器的设置煤矿H型通风方式采煤工作面瓦斯传感器的设置z型、H型、y型、w型甲烷传感器的设置均为：T1：报警浓度≥1%CH4；断电浓度≥1.5%CH4；复电浓度＜1%CH4;断电范围：工作面及其回风巷内全部非本质安全型电气设备。

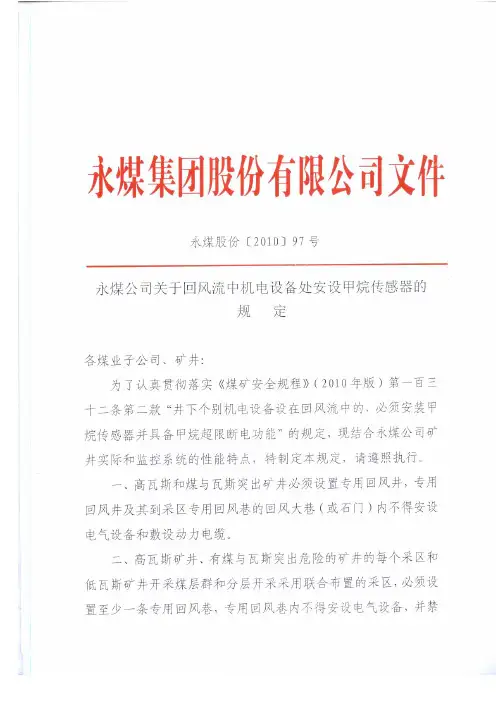

永煤公司关于回风流中机电设备处安设甲烷传感器的规定
止机械设备和电缆横行穿过专用回风巷。
三、煤矿井下电气设备应安装在进风流中。
低瓦斯矿井安装在回风流中的电气设备，由矿机电部门采取措施，尽可能合理集中布置。
四、回风流中机电设备处甲烷传感器安装位置：
1、单台设备：甲烷传感器安装在机电设备风流上风侧10～15m处；
2、多台设备处：参照《煤矿安全规程》78页第一百三十八条第二款规定，设备集中放置长度不超过20m的安装一台甲烷传感器，甲烷传感器安装在迎风侧第一台设备上风侧5～10m处；集中放置长度超过20米的，增设一台甲烷传感器，安装位置为20m第一台设备上风侧10～15m处。
3、采掘工作面回风流施工煤层钻孔的液压钻机下风侧5～10m处应吊挂一台便携式甲烷检测报警仪。
五、回风流中机电设备处甲烷传感器报警点、断电点、复电点、断电范围：
1、采掘工作面回风流机电设备甲烷传感器的报警点：≥1.0%CH4；断电点：≥1.0%CH4；复电点：＜1.0%CH4（参照《煤矿安全规程》92页第一百六十八条第九款规定）；断电范围：当采掘工作面回风流机电设备处风流中瓦斯浓度≥1.0%时，必须能够自动断开该机电设备的电源或者采掘工作面回风巷道内所有机。
晋城煤业集团矿井安全监控系统传感器设置规范
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》和《煤矿安全规程》（2011版）的相关规定，特制定本规范。
第2条本规范所称的矿井安全监测监控系统，是指利用信息管理、计算机网络等技术对矿井甲烷浓度、一氧化碳浓度、二氧化碳浓度、风速、风压、温度、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等实施远程动态监控管理，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能的系统。
第3条本规范适用于集团公司各子、分公司所辖生产矿井、资源整合矿井、新建和改、扩建矿井。
第4条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第5条矿井安全监测监控系统要做到“装备齐全、数据准确、断电可靠、处置迅速”。
第6条通风部门在矿井安全监测监控系统管理中的主要职责：集团公司通风部门职责：1、负责对安全监测监控系统内的各类传感器的安设位置、数量、报警值、断电值、复电值等进行设计规划，制定详细安设标准。
２、监督检查各单位在传感器安设标准方面的执行情况。
３、负责安全监测监控系统部分对口业务的业务指导。
4、对安全监测监控系统运行中出现的重大事故，参与追查分析。
５、参加安全监测监控系统的技术论证、选型、及验收工作各子分公司通风部门职责：1、负责传感器设置位置、数量、报警值、断电值、复电值、断电范围的确定。
2、负责安全监测监控系统部分对口业务的业务指导3、负责参与本矿安全监测监控系统事故的追查分析。
4、发生瓦斯超限等异常情况时，负责落实原因和采取措施，并及时将超限原因反馈给监测部门。
第7条甲烷传感器必须实行挂牌管理，牌版内必须标注传感器型号、安装位置、报警浓度、断电浓度、复电浓度、断电范围、包机人、安装日期、更换日期等。
甲烷传感器管理制度范本（2篇）
甲烷传感器管理制度范本一、目的与适用范围本制度的目的是为了确保甲烷传感器的有效运行和安全使用，保障人员生命财产安全。
适用于所有使用甲烷传感器的工作场所和设备。
二、管理责任1.公司负责人应确保制度的有效实施，并为甲烷传感器管理工作提供支持和资源。
2.甲烷传感器管理人员应负责甲烷传感器的日常管理和维护工作，并按照相关规定进行培训。
3.所有工作人员都应严格遵守甲烷传感器管理制度并积极配合相关人员的工作。
三、甲烷传感器的选用与安装1.甲烷传感器的选用应根据工作场所的特点以及甲烷泄漏的潜在风险进行，应选择性能可靠、操作简单的甲烷传感器。
2.甲烷传感器应安装在易发生甲烷泄漏的区域，距离潜在泄漏源不得超过安全范围。
3.甲烷传感器的安装应符合相关的安装规范，确保传感器能够稳定且准确地检测甲烷浓度。
四、甲烷传感器的维护与检修1.定期检查甲烷传感器的工作状态和性能，确保传感器正常运行。
2.在检修过程中，应按照厂家提供的操作手册进行，确保操作安全和正确。
3.甲烷传感器发生故障时，应及时报修，并立即进行维修或更换。
五、甲烷传感器的调校与校准1.新安装的甲烷传感器应进行调校和校准，确保传感器的准确性。
2.每半年对甲烷传感器进行一次校准，修正误差，保证测量结果的可靠性。
六、甲烷传感器的记录与报告1.对甲烷传感器的维护、检修、调校和校准等工作都应进行详细记录，包括日期、工作内容、维修记录等。
2.甲烷传感器管理人员应定期向公司汇报甲烷传感器的工作情况，并提出改进建议。
七、火灾事故应急处置1.在发生火灾事故时，甲烷传感器应及时报警，并按照应急预案进行适当的处理。
2.甲烷传感器管理人员应组织人员进行逃生演练，并确保所有人员熟悉逃生路线和应急设备的使用方法。
3.火灾事故后，甲烷传感器管理人员应对传感器进行检查，确定是否有损坏或故障，如有必要应立即进行维修或更换。
八、甲烷传感器的处置与更新1.到期的甲烷传感器应按照相关规定进行处置，确保环境安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲烷传感器安设相关规定(总4页) -本页仅作为预览文档封面，使用时请删除本页-
甲烷传感器安设相关规定
低瓦斯矿井的采煤工作面，必须在工作面设置甲烷传感器。
高瓦斯和煤（岩）与瓦斯突出矿井的采煤工作面，必须在工作面及其回风巷设置甲烷传感器，在工作上隅角设置便携式甲烷检测报警仪。
岩（煤）与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内全部非本质安全型电气设备，则必须在进风巷设置甲烷传感器。
采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器。
采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
非长壁式采煤工作面甲烷传感器的设置参照上述规定执行。
（甲烷传感器垂直悬挂在巷道上风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
）
1．低瓦斯矿井采煤工作面甲烷传感器的设置（图2-3-1）
瓦斯警报浓度：≥1%CH4。
瓦斯断电浓度：≥%CH4。
断电范围：工作及回风巷内全部非本质安全型电气设备。
复电浓度：＜1%CH4。
2．高瓦斯矿井采煤工作面甲烷传感器的设置（图2-3-2）
瓦斯警报浓度：T1=≥1%CH4，T2=≥1%CH4。
瓦斯断电浓度：T1=≥%CH4，T2=≥1%CH4。
断电范围：T1、T2——工作面及其回风巷内全部非本质安全型电气设备。
复电浓度：T1、T2＜1%CH4。
另：在工作面上隅角设置便携式瓦斯检测报警仪。
3．煤（岩）与瓦斯突出矿井采煤工作面甲烷传感器的设置（2-2-3）
瓦斯警报浓度：T1=≥1%CH4，T2=≥1%CH4。
瓦斯断电浓度：T1=≥%CH4，T2=≥1%CH4。
断电范围：T1——工作面及其回风巷内全部非本质安全型电气设备。
T2——工作面及其回风巷内全部非本质安全型电气设备。
复电浓度：T1、T2＜1%CH4。
若T1不能控制其入风巷内全部非本质安全型电气设备，则必须增设T3。
T3瓦斯警报浓度：≥% CH4。
T3瓦斯断电浓度：≥% CH4。
T3断电范围：工作面进风巷内全部非本质安全型电气设备。
T3复电浓度：＜% CH4。
另：在工作面上隅角设置便携式瓦斯检测报警仪（现场通常都是要求矿井在上隅角设置甲烷传感器）。
4．采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器（图2-3-4）
T瓦斯警报浓度：≥% CH4。
T瓦斯断电浓度：≥% CH4。
T断电范围：被串采煤工作面及其进回风巷内全部非本质安全型电气设备。
T复电浓度：＜% CH4。
低瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面，必须在工作面设置甲烷传感器。
高瓦斯、煤（岩）与瓦斯突出矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面，必须在工作面及其回流中设置甲烷传感器。
掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设甲烷传感器。
掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
1．低瓦斯矿井的煤巷、半煤巷和瓦斯涌出的岩巷掘进工作面甲烷传感器的设置（图2-3-5）
瓦斯警报浓度：≥1% CH4。
瓦斯断电浓度：≥% CH4。
断电范围：掘进巷道内全部非本质安全型电气设备。
复电浓度：＜1% CH4。
2．高瓦斯矿井的煤巷、半煤巷和有瓦斯涌出的岩巷掘进工作面甲烷传感器的设置（图2-3-6）
瓦斯警报浓度：T1≥1% CH4，T2≥1% CH4。
瓦斯断电浓度：T1≥% CH4，T2≥1% CH4。
断电范围：T1、T2——掘进巷道内全部非本质安全型电气设备。
复电浓度：T1、T2<1% CH4。
3．掘进工作面采用串联通风时甲烷传感器的设置（图2-3-7）
T3瓦斯警报浓度：≥% CH4。
T3瓦斯断电浓度：≥% CH4。
T3断电范围：被串掘进巷道内全部非本质安全型电气设备。
T3复电浓度：＜% CH4。
