甲烷传感器调校及断电试验措施(新版)

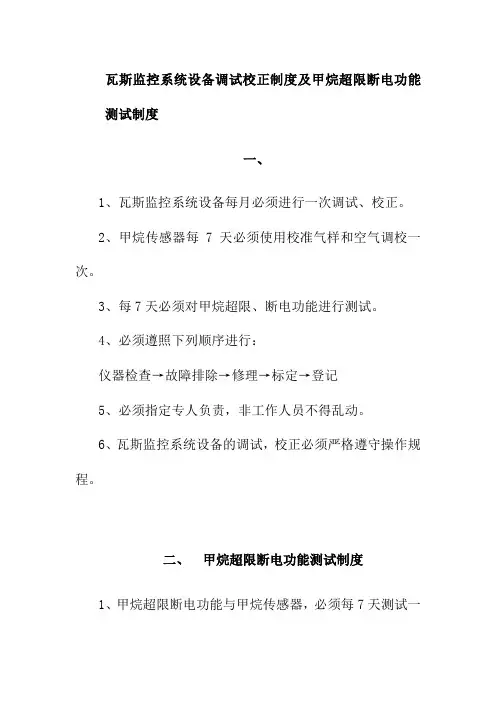

瓦斯监控系统设备调试校正制度及甲烷超限断电功能测试制度
瓦斯监控系统设备调试校正制度及甲烷超限断电功能测试制度
一、
1、瓦斯监控系统设备每月必须进行一次调试、校正。
2、甲烷传感器每7天必须使用校准气样和空气调校一次。
3、每7天必须对甲烷超限、断电功能进行测试。
4、必须遵照下列顺序进行：
仪器检查→故障排除→修理→标定→登记
5、必须指定专人负责，非工作人员不得乱动。
6、瓦斯监控系统设备的调试，校正必须严格遵守操作规程。
二、甲烷超限断电功能测试制度
1、甲烷超限断电功能与甲烷传感器，必须每7天测试一
次。
2、进行甲烷超限断电试验前必须先抽取 1.5%的甲烷标准气备用。
3、将抽出的甲烷标准气样带至被测传感器，将甲烷标准气体对准甲烷传感器吸气口，观察甲烷传感器显示窗口的数字开至1.5%，观察工作面被控制设备是否断电。
4、断电试验后，仔细观察传感器数字归零情况，如有误差及时调校正常后恢复系统正常监测监控。
5、每次断电试验均应认真记录。
甲烷传感器调校规范
甲烷传感器调校规范(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除监测队载体催化式甲烷传感器调校操作规范一、气瓶携带要求及注意事项1、瓦斯气瓶和空气瓶完好，气瓶及流量计闸阀关闭严密不漏气，气瓶保护外套完好，施工工器具齐全，确认一切正常后在记录本上签字领用。
2、监测工携带瓦斯气瓶在乘坐罐笼、人车、巷道内行走时，必须保护好气瓶，严防气瓶受碰撞、挤压造成事故、损坏、漏气，在现场未调校前严禁将气瓶从保护外套取出。
二、现场调校施工步骤：1、调校前准备工作：⑴、向矿调度电话汇报，征得矿调度同意后方可开始调校。
⑵、调校前电话通知监控机房，将待调校传感器测点名称更改为：“调校”字样，待集团公司上传网页上测点出现“调校”时方可进入下道工序。
⑶、将气瓶垂直于巷道底板放置好(流量调节阀朝上，瓶体朝下)。
⑷、将待调校传感器取下放至巷道底板，检查甲烷传感器外观是否完好，并清理表面及气室周围积尘，打开进气罩遮挡片。
2、调校零点：⑴、将空气瓶导气管与传感器气室连接，注意连接要保证紧密不漏气。
⑵、用遥控器将传感器调至显示“数字1”档。
⑶、缓慢打开空气瓶开关，缓慢调整流量调节阀，使气瓶压力表显示压力数值在0～3兆帕之间。
再调节流量计，使流量稳定在0.2L/min（低浓传感器）或0.1L/min（高低浓传感器）刻度上。
⑷、持续通入空气样时间大于90秒后，待传感器显示值稳定后方可进行调零工作。
⑸、用遥控器调整零点，温度较高地点零值控制在0.02%CH4，温度较低地点零值控制在0.03%CH4，防止负漂。
⑹、调零结束后，用遥控器保存零点，然后关闭空气瓶开关，保证闸阀关闭严密，然后准备进入下道工序，在此过程中，通向传感器气室的导气管不要拔出。
3、调校精度：⑴、测试报警值和断电值①、用遥控器将传感器调至显示“数字2”档。
②、首先缓慢打开甲烷气瓶开关，使气瓶压力表显示压力数值在0～3兆帕之间。
甲烷传感器调校及断电试验措施简易版
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem ObjectAnd Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编订：XXXXXXXX20XX年XX月XX日甲烷传感器调校及断电试验措施简易版甲烷传感器调校及断电试验措施简易版温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
一、概述为了保证我矿安全监控系统运行稳定，做到“监控有效，断电可靠”，按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求，根据本单位实际特编制本措施。
待会审后，贯彻执行。
二、安全技术措施1、监控机房微机操作工手控断电试验监控机房微机操作工每天上午10：30进行一次手控试断电，为强制性断电试验。
按照矿要求每天上午10：30，监控机房对井下各个采掘开头面逐个进行一次例行断电试验，实验前，监控机房值班微机操作员以电话方式询问调度台是否可以进行断电试验，得到当班调度员的同意确认后，开始进行强制断电试验。
断电后，机房操作员认真观察试断电情况，发现异常，及时通知监控值班人员。
监控机房值班操作员在得到当班调度员复电命令后，方可解除闭锁，并做好相应记录。
注意事项：监控机房值班微机操作员要与监控机房当班大班人员严格执行“手指口述”管理法，确保各个头面断电试验成功进行，断电复电无遗漏现象。
若当天上午10：30有个别头面因施工等原因暂时不能试断电的，经调度台当班值班员同意可以往后顺延，但原则上不能超过11：30。
甲烷传感器井下调校指南
甲烷传感器井下调校指南
一、调校前准备工作：
1、在地面准备好空气样、标气和流量计，航空插头连线和工具包。
2、在现场先检查传感器与航空插头接触是否完好。
传感器插头是否氧化，如氧化进行更换。
插座氧化用细改锥进行清理，如不能解决问题汇报更换。
3、检查传感器内部设置的报警值、断电值、复电值是否符合安装地点的设置要求。
检查牌板填写内容是否符合要求。
二、调校时注意事项：
1、通空气样至稳定时调零点，范围控制在0.00—0.03%CH4之间（流量控制在200ml/min，以传感器说明书为准）。
2、通校准气体数值稳定时持续90秒（微调稳定流量），观察显示值与标气浓度的差值，若不一致，进行精度校正，调校精度和校准气体浓度一致时，再持续稳定90秒（微调稳定流量）。
如精度不能调至校准气体值，汇报更换传感器。
（流量控制在200ml/min，以传感器说明书为准）
3、撤掉标气，查看回显值。
若回显值偏高或漂负，继续使用空气样进行零点调校。
三、调校结束后：
1、按规定吊挂好传感器和连接电缆。
2、修改牌板调校日期，清洁牌板卫生。
3、沿途巡查线缆吊挂,牌板吊挂,清洁设备卫生。
4、与地面值班员电话联系确认闭锁和调校曲线的成功性。
5、对照曲线图或实际数据填写甲烷传感器调校记录。
附：
1、《AQ1029-2007煤矿安全监控系统及监测仪器使用》-----低浓度甲烷传感器调校方法。
2、井下调校曲线示范图。
3、调校记录填写样本。
甲烷传感器调试记录。

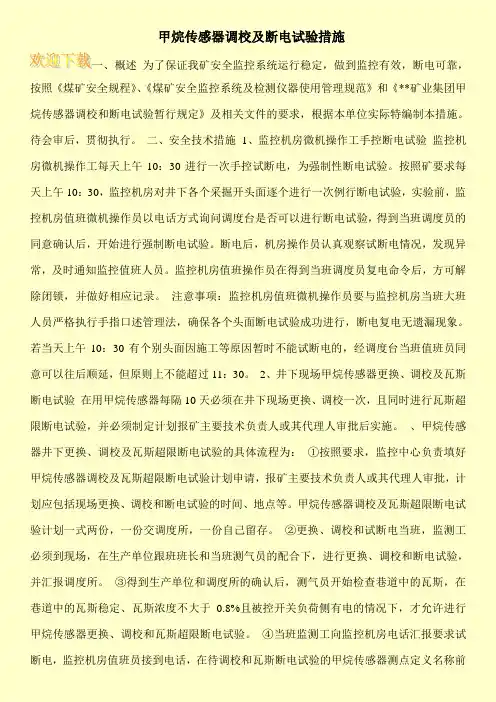

甲烷传感器调校及断电试验措施
甲烷传感器调校及断电试验措施一、概述为了保证我矿安全监控系统运行稳定，做到监控有效，断电可靠，按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求，根据本单位实际特编制本措施。
待会审后，贯彻执行。
二、安全技术措施1、监控机房微机操作工手控断电试验监控机房微机操作工每天上午10：30进行一次手控试断电，为强制性断电试验。
按照矿要求每天上午10：30，监控机房对井下各个采掘开头面逐个进行一次例行断电试验，实验前，监控机房值班微机操作员以电话方式询问调度台是否可以进行断电试验，得到当班调度员的同意确认后，开始进行强制断电试验。
断电后，机房操作员认真观察试断电情况，发现异常，及时通知监控值班人员。
监控机房值班操作员在得到当班调度员复电命令后，方可解除闭锁，并做好相应记录。
注意事项：监控机房值班微机操作员要与监控机房当班大班人员严格执行手指口述管理法，确保各个头面断电试验成功进行，断电复电无遗漏现象。
若当天上午10：30有个别头面因施工等原因暂时不能试断电的，经调度台当班值班员同意可以往后顺延，但原则上不能超过11：30。
2、井下现场甲烷传感器更换、调校及瓦斯断电试验在用甲烷传感器每隔10天必须在井下现场更换、调校一次，且同时进行瓦斯超限断电试验，并必须制定计划报矿主要技术负责人或其代理人审批后实施。
、甲烷传感器井下更换、调校及瓦斯超限断电试验的具体流程为：①按照要求，监控中心负责填好甲烷传感器调校及瓦斯超限断电试验计划申请，报矿主要技术负责人或其代理人审批，计划应包括现场更换、调校和断电试验的时间、地点等。
甲烷传感器调校及瓦斯超限断电试验计划一式两份，一份交调度所，一份自己留存。
②更换、调校和试断电当班，监测工必须到现场，在生产单位跟班班长和当班测气员的配合下，进行更换、调校和断电试验，并汇报调度所。
③得到生产单位和调度所的确认后，测气员开始检查巷道中的瓦斯，在巷道中的瓦斯稳定、瓦斯浓度不大于0.8%且被控开关负荷侧有电的情况下，才允许进行甲烷传感器更换、调校和瓦斯超限断电试验。
2024年甲烷传感器井下现场校验管理办法(三篇)
2024年甲烷传感器井下现场校验管理办法1、信息监控中心根据《煤矿安全规程》第492条规定，采用载体催化元件的甲烷传感器必须使用标准气样和空气气样在设备设置地点调校，每15天至少一次。
对甲烷电闭锁和风电闭锁功能、超限断电功能每15天至少测试一次。
可能造成局部通风机停电的，每半年测试一次。
2、采掘工作面使用的甲烷传感器调校检测、断电试验起始时间为批准开工时间。
甲烷传感器调校检测工作由监控一、二队按计划在检修班进行，各生产队组现场必须安排一人配合现场调校操作人员共同完成调校工作，并在调校记录卡上签字。
3、监控一、二队必须按照甲烷传感器调校计划安排好当天工作，必须提前一天在调度会上审批《甲烷传感器超限断电闭锁及报警功能进行测试报告》；并将该报告送井下机电队一份。
4、信息监控中心机房值机员按照现场调校计划书在调校工作开始前对调校操作范围内测点进行一一标注，核对该队所有参数设置，确认参数设置准确。
5、监控一、二队现场调校人员到现场后，告知队组即将进行调校工作。
然后由队组电工用电话与信息监控中心机房值班员联系，经同意后方可开始调校工作。
调校人员按照甲烷传感器调校操作流程逐一进行调校，并进行甲烷超限断电功能、故障闭锁功能测试试验。
调校工作全部结束后，队组电工电话汇报信息监控中心机房值班员。
机房值机员核对断电情况、调校情况、甲烷传感器位置等是否有误。
6、信息监控中心机房核对工作结束后，机房值班员按照现场调校计划书取消对调校操作范围内测点的标注。
7、如甲烷超限断电功能试验失败，该工作面必须停止生产；监控一、二队会同生产队组电工必须及时处理，使甲烷超限断电功能恢复正常。
功能恢复正常后，方可恢复生产，并填写记录，信息监控中心必须组织对其进行分析，查明原因，落实责任。
8、断电试验成功后，各生产队组要认真填写断电试验记录（附表2）。
9、调校期间，各队组电工要服从现场调校人员、机房值机员的安排，严禁检修风机和随意切换风机。
甲烷传感器调校操作规程
大方县达溪镇新果煤矿瓦斯监控系统甲烷传感器调校操作规程2020年度目录甲烷传感器调校操作规程 (1)KG9001C型高低浓度甲烷传感器参数 (1)气瓶携带要求及注意事项 (1)现场调校施工步骤 (2)瓦斯传感器更换 (4)瓦斯传感器调校操作规程KG9001C型高低浓度甲烷传感器参数1.1主要性能1.1.1采用了新型的单片机和高集成的数字化电路，整机电路结构简单，性能可靠，便于维护、调试。
1.1.2具有就地显示甲烷浓度值，超限声光报警等功能。
1.1.3采用了新型的开关电源，整机功耗低，增加了信号的传输距离。
1.1.4具有故障自检功能，使用、维护方便。
1.1.5外壳结构采用了高强度的不锈钢材料，增强了传感器的抗冲击能力。
1.2技术参数1.2.1 整机工作电压：（9~24.5V）1.2.2测量范围：0.00%CH4~40.0%CH4。
1.2.3传感器高低浓度检测元件自动转换点：传感器从低浓度转换到高浓度状态，转换点为4.00%CH4；传感器从高浓度转换到低浓度状态，转换点为2.00%CH4。
1.2.4 传感器显示值稳定性1.2.4.1 在（0.00~4.00）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.04%CH4.1.2.4.2 在（4.00~40.0）%CH4范围内，甲烷浓度恒定时，传感器显示值或输出信号值（换算为甲烷浓度值）变化量不超过0.4%CH4.1.3 信号最小传输距离：2KM。
1.4 检测相应速度：≤20s。
1.5 热催化元件寿命：一年以上。
热导元件寿命：三年。
气瓶携带要求及注意事项2.1瓦斯气瓶和空气瓶完好，气瓶及流量计闸阀关闭严密不漏气，气瓶保护外套完好，施工工器具齐全。
2.2 监测工携带瓦斯气瓶在乘坐罐笼、巷道内行走时，必须保护好气瓶，严防气瓶受碰撞、挤压造成事故、损坏、漏气，在现场未调校前严禁将气瓶从保护外套取出。
现场调校施工步骤3.1 调校前准备工作：3.1.1调校前电话通知监控机房，在监控平台上申请需要调校的甲烷传感器，设置好调校测点、时间、内容及相关数据，汇报县监控中心验证并通过调校申请。
传感器定期标校、断电器断电功能试验管理规定
传感器定期标校、断电器断电功能试验管理规定1、调试操作人员必须经培训考试合格取得监测工操作资格证书 , 持证上岗。
2、调试操作人员必须熟悉矿井通风安全监测系统、装置的工作原理。
了解矿井通风安全监测系统、装置的主要性能，熟悉瓦斯检测仪的性能、参数及使用方法。
掌握《煤矿安全程》和《煤矿安全监测系统及检测仪器使用管理规定》(AQ1029)对矿井通风安全监测系统、装置的有关规定。
3、每周日分别使用 1.0%、2.0%的低浓甲烷标准气样、30%甲烷标准气样高浓和无油空气气样，对高低浓甲烷传感器进行调校以及断电器断电功能试验。
先用空气气样调整零点、在用标准CH4气样校正灵敏度，最后调整报警点、断电点、复电点，并记录存档，同时进行瓦斯电闭锁功能试验。
检查断电器是否正常断电，断电范围必须符合《煤矿安全规程》第168条规定，如不正常及时修复。
断电试验完毕，要等所断电范围内电源全部恢复正常后，试验人员方可离开现场。
4、试验前应通知被断电单位，做好协调协作工作。
断电试验前，被断电单位必须停止所有运行设备，绞车停止提升。
跟班电工必须在断电开关前等候，准备送电，减少停电时间。
5、新安装断电器、传感器因故障更换，使用前需做断电试验，标校时需通知调度室、机电科，严禁随意进行试验。
6、标校、试验瓦斯电闭锁时检查出断电开关不断电或未在规定时间内断电，调试操作人员必须协同分管单位电工立即处理，处理完毕后，重做断电试验，断电正常后方可向工作面供电。
7、甲烷传感器标校、断电器断电功能试验，必须每周的周六、周日生产检修时进行。
8、一氧化碳传感器的标校时间为每周六、周日，标校一氧化碳传感器，必须使用符合其量程大小的气样。
9、每次甲烷传感器、一氧化碳传感器标校及断电器断电功能试验全部完毕后，地面监测中心站值班人员，必须将本次标校、断电器断电功能试验结果向总工程师和通风副总工程师进行汇报。
10、地面监测中心站值班人员，在日常工作中如发现监测监控系统或监测监控设备出现异常或故障，必须立即查找原因进行处理，同时要向总工程师和通风副总工程师进行汇报，再由总工程师或通风副总工程师向公司调度和通风处汇报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
甲烷传感器调校及断电试验措
施(新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
甲烷传感器调校及断电试验措施(新版)
一、概述
为了保证我矿安全监控系统运行稳定，做到“监控有效，断电可靠”，按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求，根据本单位实际特编制本措施。
待会审后，贯彻执行。
二、安全技术措施
1、监控机房微机操作工手控断电试验
监控机房微机操作工每天上午10：30进行一次手控试断电，为强制性断电试验。
按照矿要求每天上午10：30，监控机房对井下各个采掘开头面逐个进行一次例行断电试验，实验前，监控机房值班微机操作员以电话方式询问调度台是否可以进行断电试验，得到当
班调度员的同意确认后，开始进行强制断电试验。
断电后，机房操作员认真观察试断电情况，发现异常，及时通知监控值班人员。
监控机房值班操作员在得到当班调度员复电命令后，方可解除闭锁，并做好相应记录。
注意事项：监控机房值班微机操作员要与监控机房当班大班人员严格执行“手指口述”管理法，确保各个头面断电试验成功进行，断电复电无遗漏现象。
若当天上午10：30有个别头面因施工等原因暂时不能试断电的，经调度台当班值班员同意可以往后顺延，但原则上不能超过11：30。
2、井下现场甲烷传感器更换、调校及瓦斯断电试验
在用甲烷传感器每隔10天必须在井下现场更换、调校一次，且同时进行瓦斯超限断电试验，并必须制定计划报矿主要技术负责人或其代理人审批后实施。
（1）、甲烷传感器井下更换、调校及瓦斯超限断电试验的具体流程为：
①按照要求，监控中心负责填好甲烷传感器调校及瓦斯超限断
电试验计划申请，报矿主要技术负责人或其代理人审批，计划应包括现场更换、调校和断电试验的时间、地点等。
甲烷传感器调校及瓦斯超限断电试验计划一式两份，一份交调度所，一份自己留存。
②更换、调校和试断电当班，监测工必须到现场，在生产单位跟班班长和当班测气员的配合下，进行更换、调校和断电试验，并汇报调度所。
③得到生产单位和调度所的确认后，测气员开始检查巷道中的瓦斯，在巷道中的瓦斯稳定、瓦斯浓度不大于0.8%且被控开关负荷侧有电的情况下，才允许进行甲烷传感器更换、调校和瓦斯超限断电试验。
④当班监测工向监控机房电话汇报要求试断电，监控机房值班员接到电话，在待调校和瓦斯断电试验的甲烷传感器测点定义名称前加“调校”二字保存确认，电话通知井下监测工。
⑤井下监测工收到电话确认后，开始对现场待调校和断电试验的甲烷传感器进行更换。
⑥待瓦斯值显示稳定后，井下监测工开始对现场甲烷传感器调
校和瓦斯断电试验。
⑦调校和瓦斯断电试验成功后，观察该甲烷传感器运行正常约5分钟，井下监测工才可以电话汇报监控机房确认断电试验结束，监控机房值班员立即恢复原测点定义，同时做好调校和试断电记录。
⑧此时，监控系统会自动复电，生产单位跟班班长可通知电工送电，当班监测工填好调校记录并签字。
（2）、在用的低浓度甲烷传感器调校方法：
调校方法按AQ1029-2007标准（附录B）执行，调校选用1%~2%（不含2%）甲烷校准气样，并超过断电浓度。
（3）、注意事项：
①监测工在更换、调校和试断电的过程中，严格执行“手指口述”管理法，并规范操作。
②若临时因现场施工等原因不能立即进行甲烷传感器更换、调校和断电试验的，经调度所确认后可以往后顺延。
③单个甲烷传感器更换、调校和断电试验的时间不得超过30分钟，矿必须保证监测数据齐全和曲线连续。
④低浓度甲烷传感器经大于4%的甲烷冲击后，应及时进行调校或更换。
⑤在井下超限断电试验过程中，发现超限断电功能不正常时，必须及时处理，立即汇报调度所、通知监控中心站手动切断控制区域内的所有非本质安全型电气设备的电源并闭锁，同时，现场电工手动停电挂停电牌并通知机电办，以便共同处理。
⑥计划外现场调校和断电试验，矿必须追查处理。
⑦在更换、调校和断电试验期间，生产单位必须停止采掘活动及相关作业，当班测气员要对现场的瓦斯情况进行不间断的人工监测，发现异常立即汇报并处理。
⑧甲烷传感器现场调校和断电试验的计划必须保存，且必须有甲烷传感器现场更换、调校和断电试验台账。
3、井下安全监测工在巡查时，使用便携式甲烷检测报警仪或便携式光学甲烷检测仪与甲烷传感器进行对照，发现两者读数误差大于允许误差时，先以读数较大者为依据，采取安全措施，并必须在8小时内将两种仪器调准。
调校步骤及方法适应本措施。
本措施执行之日起，20**年*月编制的《监控试断电措施》同时废止。
其他未尽事宜按照《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007）和《**矿业集团甲烷传感器调校和断电试验暂行规定》及相关文件的要求执行。
