照明节能计算软件 用户手册 中

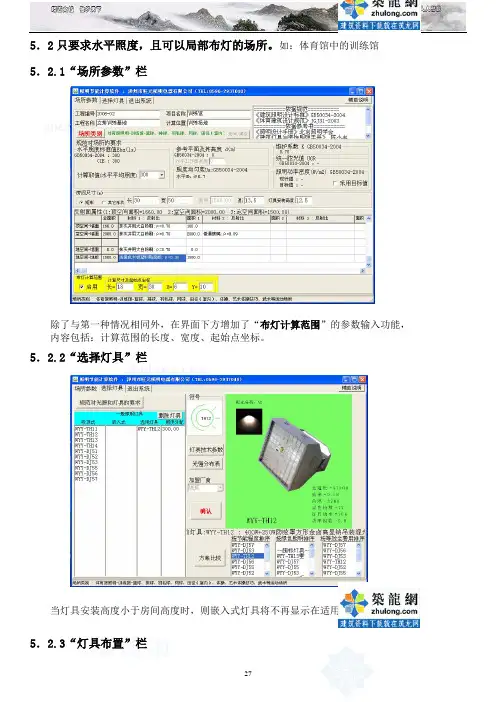

5．2只要求水平照度，且可以局部布灯的场所。
如：体育馆中的训练馆5．2.1“场所参数”栏除了与第一种情况相同外，在界面下方增加了“布灯计算范围”的参数输入功能，内容包括：计算范围的长度、宽度、起始点坐标。
5．2.2“选择灯具”栏当灯具安装高度小于房间高度时，则嵌入式灯具将不再显示在适用灯具框中。
5．2.3“灯具布置”栏当有局部布灯范围时，一般计算出的灯具数量都会比实际需要的灯具数量少，因为有一部分光通照射到计算范围以外。
5．2.4“校验照明指标”栏CAD平面示意图：5．3 即有水平照度要求，又有黑板垂直照度要求的教室照明。
（以普通教室为例）5．3.1“场所参数”栏5．3．1.1 规范对场所的要求：照度标准值：本场所除了水平照度标准取值外，还有黑板垂直照度标准取值，根据《建筑照明设计标准》GB50034-2004要求，软件可以限制黑板垂直照度值不小于教室的水平照度值，照度值均可上下调整一级。
房间/黑板：本场所增加了房间/黑板相互切换的按钮，则用鼠标左键单击房间/黑板按钮，规范对场所的要求会在房间与黑板之间相互切换。
除了与第一种情况相同外除了，在界面下方增加了“黑板（黑板灯具）参数”的输入功能，内容包括：黑板位置，黑板的长度、宽度（以单层黑板为依据），黑板层数，起始点坐标，黑板灯具数量，黑板灯具安装高度（默认比房间灯具安装高度低0.5m）。
5．3.2“选择灯具”栏5．3.3“灯具布置”栏灯具布置简图：CAD平面示意图：CAD平面示意图除了显示房间顶灯的布置图和房间各计算点的水平照度外，还显示黑板各计算点的垂直照度。
5．4即有水平照度要求，又有垂直照度要求的需要彩色电视转播的比赛体育馆5．4.1“场所参数”栏5．4.1.1 规范对场所的要求：垂直照度标准值：本场所根据最大摄影距离＝25m，75m，100m 分为三种不同的垂直照度标准，用户可以在对应的照度标准上下调整一个照度标准。
立体感：立体感＝平均水平照度/平均垂直照度，可以根据需要从2.0~4.0之间选择，目的是为了从垂直照度取值换算到水平照度，从而计算出所需的灯具数量。
DMX512灯光控制系统软件使用说明剖析
DMX512灯光控制系统软件使用说明剖析DMX512灯光控制系统软件是用于控制灯光效果的一种专门的软件。
它可以通过电脑或控制台来控制舞台灯光，为演出和活动营造出更加炫丽的氛围。
在舞台表演、演唱会、派对等活动中，使用DMX512灯光控制系统软件可以让灯光效果更加精准和多样化。
下面将对DMX512灯光控制系统软件的使用说明进行详细剖析，以帮助使用者更好地掌握和应用这一技术。
一、软件安装与启动2.启动软件，接入USB-DMX信号线，连接电脑和控制器。
3.在软件界面上选择设备类型和通道数量，进行设备连接。
二、创建灯光效果1.在软件界面上创建一个新的项目，添加所需灯光灯具。
2.选择灯具类型和通道数，设置每个灯具的参数和亮度。
4.通过拖拽调整灯光效果的时间和顺序，制作出所需的舞台灯光效果。
三、控制灯光效果1.在软件界面上点击“播放”按钮，可以将灯光效果发送到控制器。
灯光将按照设置的效果进行变化。
2.可以通过手机APP或遥控器进行实时控制和调整灯光效果，根据现场需要随时更改灯光效果。
3.在演出或活动过程中，可以按照事先设定好的节目单，自动播放相应的灯光效果。
四、保存和导出灯光效果2.可以将项目导出为DMX512文件格式，方便在不同设备上进行传输和使用。
3.对于重复使用频率较高的灯光效果，可以将其保存为模板，方便以后直接调用。
五、调试和优化1.在使用过程中，需要不断进行调试和优化，确保灯光效果能够达到预期效果。
2.可以通过更改参数、调整时间轴等方法，优化灯光效果的过渡和流畅度。
3.在演出或活动现场，需要不断观察灯光效果的实际效果，并适时进行调整和修改。
六、注意事项1.在使用DMX512灯光控制系统软件时，需要仔细阅读用户手册，了解各种功能和操作方法。
2.在连接设备和操作软件时，需要保持设备和信号线的正常连接，防止断开或错误连接导致灯光无法正常控制。
3.在使用过程中，需要注意安全问题，确保设备正常工作和演出场地的安全。
照度计的使用
照度计使用步骤
①打开电源。
②打开光检测器盖子，并将光检测器水平放在测量位置。
③选择适合测量档位。
如果显示屏左端只显示“1”，表示照度过量，需要按下量程键（⑧键），调整测量倍数。
④照度计开始工作，并在显示屏上显示照度值。
⑤显示屏上显示数据不断地变动，当显示数据比较稳定时，按下HOLD键，锁定数据。
⑥读取并记录读数器中显示的观测值。
观测值等于读数器中显示数字与量程值的乘积。
比如：屏幕上显示500，右下角显示状态为“×2000”，照度测量值为1000000lx，即（500×2000）。
⑦再按一下锁定开关，取消读值锁定功能。
⑧每一次观测时，连续读数三次并记录。
⑨每一次测量工作完成后，按下电源开关键，切断电源。
⑩盖上光检测器盖子，并放回盒里。
欢迎光临耀华仪器总汇，我们将竭诚为您服务。
照度计功能特点
1、照度计全程跟踪记录照度变化情况，记录时间长（15分钟记录一次数据，可记录长达5个月甚至更长的时间）,集数据采集、记录和传输于一体。
2、整机功耗小，使用锂电池（内置）供电，电池寿命可达一年以上。
3、软件有中英文两种版本，可任意选择，英文版具有国际通用性。
4、照度计软件功能强大，数据查看方便。
5、自动生成记录曲线图，采集的数据能用EXCEL、WORD或专用软件处理。
6、记录时间间隔从2秒至24小时任意设置。
7、照度计体积小（58×72×29mm），操作简单，性能可靠（适应恶劣环境，失电时不丢失数据）。
8、可自动报警。
DIALux-照明设计软件教程.讲义
服务理念：专业、优质、高效
项目参数的修改
此三项为前面“一般选项”中已经 预设过的参数，如果需要修改，也 可在此处修改 “位置”窗口为项目计算时需考虑 日光影响时需要的参数。如果项目 设计要求考虑日光影响，则必须在 此设定项目地址和经纬度。一般我 们的设计中基本不考虑日光，因此， “位置”窗口不做介绍。
此区域为室内设计的 预设值，即新建一个 室内空间时，如不调 整参数，包括空间尺 寸、反射系数、工作 面等参数，采用此数 值。所有参数也可以 在具体的设计中修改
此处为室内照度的预设值。安 装多个灯具时（直线排列、区 域排列、灯具圆形排列），可 按此值自动给出灯具的数量
此处为室外照度的预 设值。安装多个灯具 时，可按此值自动给 出灯具的数量
添加灯具
此四个按钮为灯具排 列的不同形式，分别 为“单一灯具”“直 线排列”“区域排 列”“圆形排列”。
如选择直线排列后，任 务管理器显示此画面。
服务理念：专业、优质、高效
单击安装后显 示如下。
这些参数选项， 根据灯具排列方 式不同而不同， 现在看到的是灯 具“直线排列” 出现的选项
选择下拉菜单中“使 用者自定义”，可改 变灯具安装高度
DIALux初步教程
专业照明技术部 2010.07
服务理念：专业、优质、高效一、认识界面来自菜单区工具条区
总览表区 任务管理器
服务理念：专业、优质、高效
二、参数的预设
在此处打开对话框。 参数设定后，在之 后的设计中，有关 参数会自动生成。 这些参数也可在具 体设计中修改。
服务理念：专业、优质、高效
1 “标准值”设定
双击某个报 表区，可进 行预览。
服务理念：专业、优质、高效
导出PDF报表
照度计的使用说明
照度计的使用说明照度计，是个什么东西呢？简而言之，它就是用来测量光线强度的小工具。
咦，别看它长得不咋样，功能可真不少！要是你在家里布置照明，或者做一些拍摄、设计、园艺等活儿，照度计能帮你了解光线的具体情况。
它能告诉你，哦，现在这个地方亮不亮，光线是够用了没。
可别小看它，一旦掌握了它的使用方法，照度计就像是你眼睛的好帮手，随时给你提供光线的详细报告，省得你白费劲，也不至于把家里弄得像白昼那样亮，或者光线昏暗，像是在拍恐怖片。
说到照度计，首先得搞清楚它的基本操作。
其实它的使用比你想象的还简单，你只需要打开它，选择你想测量的光源，然后把它对准光线源，按下测量按钮，就能得到一个数字。
这些数字代表了环境中光的强度。
是不是挺简单的？它们的单位叫做“勒克斯”（Lux），听起来好像挺高大上的，其实就是表示每平方米所接收到的光量。
简单说，就是“亮不亮”的程度。
这时候你可能会问，照度计是不是就只能拿来测亮度？其实也不是。
照度计不仅能帮你测量室内外的亮度，还能让你更精确地调节光源，避免因为照明不当而影响工作和生活。
比如你在办公室里工作，想要确保光线不太刺眼也不太昏暗，照度计就能帮你找到最佳的光线强度。
如果你是摄影师或者设计师，照度计则能帮助你在拍摄过程中掌控光线，保证色彩的还原度。
这东西用得好，简直能让你的工作事半功倍。
不过呢，照度计也不是万能的。
你拿它来测光，没说一定能保证你拍出好照片，或者做出超美的设计。
它只是提供了一个参考值，最后决定一切的还是你自己的审美和技术。
要是你想通过照度计来调节房间的亮度，那可得小心了。
过强的光线会让你眼睛不舒服，过弱的光线又会让人眼花缭乱，弄得头晕目眩，整个人昏昏沉沉的，啥事儿也做不成。
你想想啊，家里有时会碰到这种情况，晚上回家，想要打开灯光找点东西，一开灯，哎呦，咋像是在开演唱会一样，光刺得我睁不开眼！用照度计测一测才知道，原来那灯光强得吓人，照度计一给它打个分，数字蹭蹭往上升，才知道原来这灯该换个更柔和一点的了。
tracepro使用指南
tracepro使用指南TracePro是一款用于光学和照明系统设计和分析的软件工具。
它具有强大的功能和灵活性，可以帮助用户快速准确地进行光学系统的设计和优化。
本文将为您介绍TracePro的使用指南，帮助您更好地了解和使用这一软件工具。
一、TracePro简介TracePro是美国Lambda Research公司开发的一款基于物理光学原理的软件工具。
它提供了一套完整的工具和功能，可以帮助用户进行光学系统的设计、分析和优化。
TracePro可以模拟和分析多种光学过程，包括散射、透射、反射、折射等。
它可以模拟光线的传播路径，并计算光学元件的性能参数，如光强分布、亮度、照度等。
二、TracePro的安装与启动2. 启动TracePro：启动TracePro后，可以选择新建一个项目或者打开一个已有的项目。
新建项目时，需要先选择一个工作目录和文件名，并设置项目的基本信息。
三、创建模型1. 创建模型：在TracePro中，可以通过两种方式创建模型，即创建几何模型和导入CAD文件。
创建几何模型时，可以选择从零开始创建或者使用预定义的几何体。
导入CAD文件时，可以选择支持的CAD文件格式，如STEP、IGES等。
2. 定义材料属性：在创建模型后，需要为模型定义材料属性。
可以从TracePro的数据库中选择预定义的材料属性，也可以手动定义或导入材料属性。
3.修改模型参数：可以对模型的参数进行修改，如几何体的大小、形状等。
也可以对模型的材料属性进行修改，如折射率、吸收率等。
四、设置光源和探测器1. 设置光源：在TracePro中，可以选择不同类型的光源，如点光源、平行光源、球面光源等。
可以设置光源的功率、波长、方向等参数。
2. 设置探测器：在TracePro中，可以选择不同类型的探测器，如粒子探测器、能量探测器、光强度探测器等。
可以设置探测器的位置、形状、大小等参数。
五、设置系统条件1. 设置边界条件：在TracePro中，可以设置系统的边界条件，如外部介质的折射率、吸收率等。
DIALux-照明设计软件教程.讲义
此处为室内照度的预设值。安 装多个灯具时（直线排列、区 域排列、灯具圆形排列），可 按此值自动给出灯具的数量
此处为室外照度的预 设值。安装多个灯具 时，可按此值自动给 出灯具的数量
服务理念：专业、优质、高效
2 “全球化”设定
此区域为文件保存 的默认位置。按此 按钮可改变保存的 默认位置
软件启动后，出现 界面的预选值
服务理念：专业、优质、高效
3 “CAD窗口”设定
此窗口一般不 用调整参数
服务理念：专业、优质、高效
4 “报表”窗口
单击此处可添加华荣标志，添加的 图形文件出现在报表每页的右上方， 替换掉DIALux的字样。
选用的图标
服务理念：专业、优质、高效
5 “联系人”窗口
此选项卡的所有内容 会在生成的每页报表 的上方出现。在具体 的设计项目中也可修 改。
改变此数值，软件 会自动根据照度要 求，改变灯具数量
服务理念：专业、优质、高效
可调整灯具的旋转和 整个排列的旋转角度
设置灯具排列的形式
服务理念：专业、优质、高效
灯具粘贴后，在 平面视图中出现 灯具的效果。
服务理念：专业、优质、高效
计算
点击“开始计算” 按钮，出现右面 的对话框。 一般此对话框中的参数不需变动，点 击确定按钮开始计算。
添加灯具
此四个按钮为灯具排 列的不同形式，分别 为“单一灯具”“直 线排列”“区域排 列”“圆形排列”。
如选择直线排列后，任 务管理器显示此画面。
服务理念：专业、优质、高效
单击安装后显 示如下。
这些参数选项， 根据灯具排列方 式不同而不同， 现在看到的是灯 具“直线排列” 出现的选项
选择下拉菜单中“使 用者自定义”，可改 变灯具安装高度
[说明]lighttools中文说明
![[说明]lighttools中文说明](https://img.taocdn.com/s3/m/b76132ccf46527d3250ce042.png)
［说明］lighttools中文说明第一章介绍翻译:郑一狼照明作为光学领域中的一个重要部分，对于很多公司和它们的产品来说正变得越来越重要。
可是，直到现在对于照明系统设计和分析来说还没有可供广泛选择的专业软件，能够应用于照明系统的软件也很难使用。
正因为如此，LI前照明系统的设讣通常是建立系统的模型然后测试此模型。
LightTools的照明模块是为了满足照明行业的需要而编写的。
它通过计算机建模对照明系统进行精确的定量分析，从而帮助你更加快速有效的开发照明产品。
—.什么是LightTools照明模块，LightTools照明模块是LightTools核心模块的可选的扩展模块。
它使用非序列性光线追迹并且基于元件进行建模，帮助你模拟完整的光学系统，包括系统的光源、光学元件和机械结构。
LightTools照明模块完全与LightTools核心模块相结合，并且添加了新的菜单和命令。
因为两个模块是相互结合的，一旦你熟悉了LightTools核心模块，那么在你了解了LightTools照明模块的一些特性后，将很快能够使用LightTools照明模块。
如果你是使用LightTools的新手，那么我们推荐你在学习LightTools照明模块之前先熟悉LightTools核心模块，以此来熟悉LightTools的基本特性和操作。
LightTools照明模块使用非序列性光线追迹，这点和2D及3D设讣视图是一致的，但是和Imaging Path模块不一样，Imaging Path模块只使用序列性光线追迹。
二（照明系统基础大部分照明系统拥有以下这些特性，所有以下这些特性都可以在LightTools 中被模拟。
,系统有一个或更多的照明光源，通常成一定角度并且不均匀地分布在三维空间中。
,我们需要在系统的若干位置分析照度。
,我们需要分析远场的发光强度。
,我么需要创建不同的曲面属性，包括菲涅尔损失和散射特性。
,我们需要进行非序列性光线追迹，对于照明讣算可能更适宜使用蒙特卡洛类型随机光线追迹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
£Ó ³ õ ƾቤተ መጻሕፍቲ ባይዱß¼ òé ½
ƾ µ ßà û³ Æ «¹ Ó âµ Æ ¹Â ¦ Ê â ¹Í ¨¨ £ lm£ © ¸× ± ¢£ ¨Ê Ó Ãµ ƾ ߣ © 18W 1100 × Åâ ¹ñ ¸Õ ¤¢ ¡û Ϲ âñ ¸Õ ¤¢ ¡° ׫ ɸ ñÕ ¤¢ ¡Ï ¿ ªÅ ·Ð Í¡ ¢é È° ×æ ð å¡ ¢ 36W 2750 ¸ »Ê ¿Ð Í¢ ¡¿ ØÕÍ Ð¡ ¢Ð ºÐ Í¡ ¢½ ྠ»Ð Í¡ ¢² »Ð ⸠ÖР͢ ¡· Àê ÓР͵ ƾ ß 10W 600 13W 900 18W 1200 ²µ Í Æ 26W 1800 36W 2900 ô´ ½ ÕР͵ ƾ ß 150W 10800 250W 18400 ¸Ì ß ìÅ ï¹ ¤ó ¿µ Æ 400W 32400 250W 25000 ßì ¸ ÌÅ ï¹ ¤ó ¿µ Æ 400W 47000
ÚÄ ½ ܵ Æ ô´ ½ ÕР͵ ƾ ßÓ ÃÓ «¹ âµ Æ ð ½ ±Æ µ ßÑ ¸ ¹Ä Ƶ Æ
•本表所提供的光通量为目前各光源厂家的光通量平均值 具体使用时请再次确认。
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
再次点击可更换灯具
选择灯具布置方向
选择下一步
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
5
750
激活左侧对话框，进行灯带设计
布灯方法若干
在要求的照度下计算所需台数 （室内平均照度所要台数计算） 6 表示灯具分布图 7 计算照度分布图
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
环境条件
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
可以输出为CAD的DXF文件 完成！！打印！！
12 20 2.5 0.5
2
办公室
选择合适的灯具
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
3 输入灯具型号
适用于室内用 施设灯具
灯具型号说明附后
适用于大功率 灯具
选择所需灯型
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
根据需要调整灯管光通量（常用光通量附后） 点击“灯具再选择”，可重新选择灯具
灯具名称
光源功率： 表示 4或3——36W 表示 2——18W
灯具描述
室内荧光灯具，36W2管消光格栅 室内荧光灯具，36W2管白色格栅
FAC42756P
FAC42651P
YKC34110
高天棚灯具，150W/250W/400W
GM：低功率因数型（内装电感镇流器） GH：高功率因数型（内装电感镇流器，带补偿电容） ENH：高功率因数型（内装电子镇流器）
松下电工（中国）有限公司工程技术中心
2004
年
6 月
松下电工照明软件介绍：
方法一、 室内平均照度所要台数计算 即传统的单位电容量法的延伸新方法
应用场所：均匀布置，无需调整角度的室内照明灯具
方法二、 泛用照度计算
即依靠对灯具瞄准角度的调节实现照明设计 应用场所：夜景泛光照明，体育照明，非均匀布置 的照明灯具设计等
1：编辑工程情况
松下****大厦 AAAA CCCC
这是2004年的例用文件
室内照明
2：选择文件新建
3：选择制作新选项
4：在要求的照度下计算所需台数 （室内平均照度所要台数计算） （单位功率容量法的延伸新方法）
在要求的照度下计算所需台数 （室内平均照度所要台数计算）
输入计算条件 1
松下****大厦
0.8
根据场合调整维护率系数 建议室内照明维护率取0.8, 室外照明维护率取0.7
灯具型号说明
F A C 4 3 7
灯具类型
FAC：室内荧光类基础照明 NFC：筒灯、紧凑型荧光灯盘
5 6
灯具系列 光源数量
FWC：不锈钢灯具 JFC：洁净灯具
NWC：防雨型灯具 YAC：室外投光灯 YKC：高天棚灯具
照度计算安装方法
• 一、点击“计算软件” SETUP进行安装 • 二、载入数据库的方法 双击MaTLP5打开照度计算软件 点击文件 环 境设定 选择“数据索引” 点击“参照” 选择SIMEW3文件夹 选择sskiga 打开 单击确定 完成 • 三、相关照明设计案例附后
