锂离子电池导电剂简介
2024年锂电池导电剂市场调研报告
2024年锂电池导电剂市场调研报告1. 引言锂电池是一种高效率、高能量密度的电池，被广泛应用于便携式电子设备、电动车辆和储能系统等领域。
导电剂作为锂电池的重要组成部分，对电池的导电性能起着至关重要的作用。
本报告旨在对锂电池导电剂市场进行调研，分析市场的规模、发展趋势以及主要参与者等方面的情况。
2. 市场规模根据调研数据显示，锂电池导电剂市场在过去几年中保持了快速增长的势头。
预计在未来几年内，市场规模将进一步扩大。
据统计，2019年，全球锂电池导电剂市场规模达到X亿美元，预计在2025年将达到X亿美元。
3. 市场细分3.1 产品类型锂电池导电剂市场主要分为石墨烯、碳黑、导电聚合物和金属导电剂等几类产品。
- 石墨烯导电剂：具有优异的导电性能和高的比表面积，被广泛应用于高端锂电池领域。
- 碳黑导电剂：具有良好的导电性能和较低的成本，是市场主流产品之一。
- 导电聚合物：由于其柔韧性和可塑性，被广泛应用于柔性锂电池领域。
- 金属导电剂：具有高导电性和良好的化学稳定性，适用于特殊环境下的锂电池。
3.2 应用领域锂电池导电剂主要应用于以下领域： - 便携式电子设备：如智能手机、平板电脑等。
- 电动车辆：包括电动汽车和电动自行车等。
- 储能系统：用于可再生能源的储存和利用。
- 其他领域：如航空航天、医疗器械等。
4. 市场竞争状况目前，全球锂电池导电剂市场竞争激烈，主要参与者包括国内外知名企业和新兴企业。
其中，国际企业的市场占有率较高，但国内企业在技术研发、成本控制和市场适应能力等方面逐渐崭露头角。
5. 市场发展趋势5.1 技术创新随着锂电池产业的发展，市场对导电剂品质和性能的要求也在不断提高。
未来，导电剂行业将继续推动技术创新，提高产品的综合性能，以满足不同领域锂电池的需求。
5.2 环保可持续发展环保问题一直是全球关注的焦点之一，导电剂行业也不例外。
未来导电剂市场将注重环境保护，加强可持续发展，推动绿色生产和循环利用。
引领市场的锂电池导电剂——碳纳米管
引领市场的锂电池导电剂——碳纳米管作为一种结构特殊的新型碳材料，碳纳米管具有优异的机械性能和电化学性能，一直在各领域备受关注。
在锂电池的应用中，碳纳米管作为导电剂时，其独特的网络结构不仅能够有效地连接更多的活性物质，出色的电导率也可以大幅降低阻抗。
此外，较大长径比的碳纳米管具有更大的比表面积，与传统导电剂Super P、石墨相比，它只需很少的添加量便足以在电极内组建高效的三维高导电网络并达到提升电池能量密度的目标。
因此，更深入的研发新型碳纳米管导电剂是未来重点关注的方向。
据权威部门统计，到2023年碳纳米管导电剂在中国锂离子动力电池市场的渗透率将达到 82.2%NO.01碳纳米管的类型从结构上看，碳纳米管是蜂巢状的一维纳米空心管，其中每层的碳纳米管的侧壁是由碳原子通过sp2杂化，与周围3个碳原子键合成在一个平面的六边形。
根据石墨层数量，碳纳米管可以分成单壁碳纳米管（SWCNT）和多壁碳纳米管（MWCNT）。
单壁碳纳米管是由单层石墨烯构成，多壁碳纳米管则是由两层及以上石墨烯组成，层与层之间由范德华力连接。
单壁碳纳米管（SWCNT）和多壁碳纳米管（MWCNT）大多数SWCNT的直径范围在0.4~3 nm之间，约为人类头发的1/50000，而长度则可以扩展到其直径的几百万倍。
碳纳米管的形貌对其性能有着巨大的影响，其直径、管壁数、长度、缺陷程度等一直是行业内制备研究的重点。
NO.02碳纳米管的制备迄今为止，工厂合成的碳纳米管产品大多数仍以多壁碳纳米管为主，但不同厂家的生产技术却大不相同。
现阶段几种常见的碳纳米管制备技术包括：电弧放电法、激光蒸发法、化学气相沉积法和火焰法。
1. 电弧法碳纳米管最开始的出现是在用石墨电弧法制备富勒烯的过程意外所得，其后研究者便使用石墨电弧法制备碳纳米管，其后又改进开发出了催化电弧法。
电弧法是在惰性气氛的腔体中施加高压，通入电流使两极激发出电弧，电弧放电产生高温，不断消耗阳极石墨棒，含碳纳米管的样品沉积在阴极上。
搞懂锂电池导电剂，这一篇就够了！
搞懂锂电池导电剂，这⼀篇就够了！作为锂离⼦电池的重要组成部分的导电剂，虽然其在电池中所占的份量较少，但很⼤程度地影响着锂离⼦电池的性能，对改善电池循环性能、容量发挥、倍率性能等有着很重要的作⽤。
和锂离⼦电池电极材料⼀样，导电剂也在不断的进化。
从最早的炭⿊材料，其特点是点状导电剂，也可以称作零维导电剂，主要通过颗粒之间的点接触提⾼导电性；到后来，逐渐发展出了导电碳纤维和碳纳⽶管这⼀类具有⼀维结构的导电剂，由于其纤维状结构，增⼤了与电极材料颗粒的接触，⼤⼤提⾼了电极的导电性，降低了极⽚电阻。
最近⽕热的⽯墨烯材料，如今也逐渐成为锂离⼦电池的新型导电材料，由于⽯墨烯具有⼆维的⽚层状结构，极⼤的增加了电极颗粒之间的接触，提⾼了导电性，并降低了导电剂的⽤量，提⾼了锂离⼦电池的能量密度。
⼀、导电剂的作⽤导电剂的⾸要作⽤是提⾼电⼦电导率。
为了保证电极具有良好的充放电性能，在极⽚制作时通常加⼊⼀定量的导电剂，在活性物质之间、活性物质与集流体之间起到收集微电流的作⽤，以减⼩电极的接触电阻，加速电⼦的移动速率。
此外，导电剂也可以提⾼极⽚加⼯性，促进电解液对极⽚的浸润，同时也能有效地提⾼锂离⼦在电极材料中的迁移速率，降低极化，从⽽提⾼电极的充放电效率和锂电池的使⽤寿命。
⼆、导电剂对⽐分析导电剂主要有颗粒状导电剂如⼄炔⿊、炭⿊等，导电⽯墨多为⼈造⽯墨，纤维状导电剂如⾦属纤维、⽓相法⽣长碳纤维、碳纳⽶管等，还有新型⽯墨烯及其混合导电浆料等作为导电剂使⽤。
这些导电剂拥有各⾃的优劣势，以下是⼀些常见的导电剂理化参数对⽐：下⾯介绍锂离⼦电池主要应⽤的⼏类导电剂：导电炭⿊Super-P Li，其中有⽀链结构的科琴⿊ECP，导电⽯墨KS-6、SFG-6，⽓相⽣长碳纤维VGCF，碳纳⽶管CNTs和⽯墨烯及其复合导电剂。
1、炭⿊：炭⿊在扫描电镜下呈链状或葡萄状，单个炭⿊颗粒具有⾮常⼤的⽐表⾯积。
⽐⽯墨有更好的离⼦和电⼦导电能⼒，炭⿊颗粒的⾼⽐表⾯积，堆积紧密有利于颗粒之间紧密接触在⼀起，组成了电极中的导电⽹络，有利于电解质的吸附⽽提⾼离⼦电导率。
正极浆料配方组成

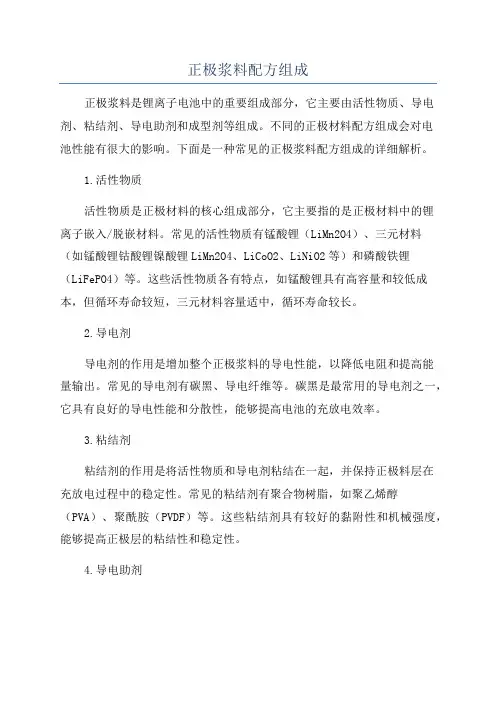

正极浆料配方组成正极浆料是锂离子电池中的重要组成部分，它主要由活性物质、导电剂、粘结剂、导电助剂和成型剂等组成。
不同的正极材料配方组成会对电池性能有很大的影响。
下面是一种常见的正极浆料配方组成的详细解析。
1.活性物质活性物质是正极材料的核心组成部分，它主要指的是正极材料中的锂离子嵌入/脱嵌材料。
常见的活性物质有锰酸锂（LiMn2O4）、三元材料（如锰酸锂钴酸锂镍酸锂LiMn2O4、LiCoO2、LiNiO2等）和磷酸铁锂（LiFePO4）等。
这些活性物质各有特点，如锰酸锂具有高容量和较低成本，但循环寿命较短，三元材料容量适中，循环寿命较长。
2.导电剂导电剂的作用是增加整个正极浆料的导电性能，以降低电阻和提高能量输出。
常见的导电剂有碳黑、导电纤维等。
碳黑是最常用的导电剂之一，它具有良好的导电性能和分散性，能够提高电池的充放电效率。
3.粘结剂粘结剂的作用是将活性物质和导电剂粘结在一起，并保持正极料层在充放电过程中的稳定性。
常见的粘结剂有聚合物树脂，如聚乙烯醇（PVA）、聚酰胺（PVDF）等。
这些粘结剂具有较好的黏附性和机械强度，能够提高正极层的粘结性和稳定性。
4.导电助剂导电助剂的作用是提高正极浆料的导电性能，增加整个正极层的导电路径。
常见的导电助剂有石墨粉和导电纤维等。
石墨粉具有良好的导电性能和分散性，能够增加正极电极的电导率。
5.成型剂成型剂的作用是帮助正极料层在制备过程中形成所需的形状和结构，并提高电极的物理性能。
常见的成型剂有聚丙烯酸（PAA）等。
聚丙烯酸具有良好的胶凝性和成膜性，能够使得正极层在制备过程中形成均匀的薄膜结构。
除了以上所述的主要组分外，正极浆料中还可能含有其他助剂，如稳定剂、增塑剂、润滑剂、膨胀剂等。
这些助剂的添加可以改善正极浆料的分散性、黏度、化学稳定性和机械强度，从而提高电池的性能和循环寿命。
需要注意的是，不同类型的锂离子电池（如磷酸铁锂电池、锰酸锂电池、三元材料电池等）其正极浆料的配方组成可能有所不同，因为它们的活性物质和材料特性不同。
锂离子电池电解液添加剂详细参数
锂离子电池电解液添加剂物性数据锂离子电池电解液添加剂物性数据锂离子电池电解液添加剂物性数据锂离子电池电解液添加剂物性数据锂离子电池电解液添加剂物性数据锂离子电池电解液添加剂物性数据锂离子电池电解液之电解质物性数据密度（g/mL at 25℃）1.50 0.8522.428g/cm3电导率1mol/L LiDFOB/EC:DMC(1:1)＝8.6ms/cmF19-NMR: 10.4ppm ；B11-NMR:-15.7ppm ；C13-NMR: 164.7ppmSpectroscopic Properties：δ11B=7.6ppm；δ13C=159.1ppm粘度（40℃）介电常数外观白色粉末/无色结晶白色至灰色结晶或结晶粉末白色粉末无色结晶EtrNBF4 white powder or crystallicpowder特性有毒，保质12月吸湿性强，遇水易分解，白色结晶，溶于水，易溶有机脂类，遇空气易分解。
具有吸湿性具有吸湿性易溶于水,乙醇,乙醚及丙酮.溶解度：60g/100gH2O(25℃), 150g/100gH2O(89℃)TetraethylammoniumTetrafluoraborate见附注。
用途锂离子电池的电解液white powder or crystalline powder见附注包装与贮存包装在氟化塑料瓶内，外加铝塑复合袋充氩气。
只密封、干燥、防潮。
能在干燥环境下使用操作（如环境水分小于20ppm的手套箱内）,拆封后也应密封存放在干燥手套箱中。
密封、干燥、防潮。
the product should be handledin dry atmosphere (glove box,dry room with max.20ppm H2O)附注：LiBOB is a new and proprietary conductive salt for the use in high performance batteries like lithium batteries, lithium ion batteries and lithium polymer batteries. The new halide-free product may be used instead of traditional fluorinated compounds like LiPF6, LiBF4, Li-triflate, methanides, imides etc.Stability：decomposition>300℃；hygroscopic；decomposes slowly on contact with water under formation of oxalic acid, boric acid and lithium oxalates 。
锂电池导电剂比例和孔隙率_概述说明以及解释
锂电池导电剂比例和孔隙率概述说明以及解释1. 引言1.1 概述：本篇文章旨在探讨锂电池导电剂比例和孔隙率对锂电池性能的影响。
在锂电池领域，导电剂起着重要的作用，它们不仅可以提供电子传导路径，还可以促进离子传输。
同时，孔隙率是描述材料内部孔隙分布程度的参数，在锂电池中也具有关键影响。
1.2 文章结构：本文将按照以下顺序进行论述：首先，我们将简要介绍锂电池导电剂及其特点；其次，我们将详细探讨导电剂比例对锂电池性能的影响，并解释其原因；然后，我们将分析孔隙率与锂电池性能之间的关系，并探讨如何提高孔隙率及其均匀分布；最后，我们将总结本文的主要观点和结论。
1.3 目的：本文旨在帮助读者深入了解锂电池中导电剂比例和孔隙率对于锂电池性能的重要性以及相互关系。
通过对这些因素进行详细阐述和解释，期望读者能够更好地理解锂电池的工作原理，并为锂电池的设计和优化提供一定的指导。
2. 锂电池导电剂比例和孔隙率概述2.1 锂电池导电剂锂电池是一种重要的可再充电能源，其中导电剂在其中起到关键的作用。
导电剂通常由碳材料组成，如石墨、碳纳米管、碳黑等。
导电剂在锂离子嵌入和脱嵌过程中提供导电通道，确保锂离子的高速扩散，并且影响锂电池的功率密度、循环寿命和稳定性。
2.2 导电剂比例对锂电池性能的影响在锂离子嵌入过程中，适当的导电剂数量可以提供更多的传输通道，从而增加了整体的导电性能。
较高比例的导电剂数量还可以改善锂离子扩散动力学特性，提高功率密度。
然而，过量的导电剂数量可能会增加内阻并限制扩散速度，从而降低整体性能。
因此，在设计锂离子电池时，需要合理选择合适数量的导电剂以平衡其对性能的影响。
2.3 孔隙率与锂电池性能的关系孔隙率是指电池正负极材料中的空隙比例，高孔隙率可以提供更多的空间用于锂离子嵌入和脱嵌反应，并且可以增加电极材料的有效表面积。
这将有助于提高锂离子的扩散速率、容量和循环寿命。
然而，过高的孔隙率可能导致电极结构不稳定，容易产生变形和剥离等问题，从而降低电池的循环寿命和稳定性。
锂离子电池导电剂的相关研究
几种导电剂的SEM图
a乙炔黑
b碳纳米管
c 炭黑（KB EC-600JD）
85∶ 7 ∶8
采用KetjenBlacEC-600 JD作为导电剂的电池放电比容量最大，到达 123mAh/g左右。其次为常用的导电剂乙炔黑117mA·h/g左右，而加入碳纳 米管作为导电剂的电池性能表现最为逊色，平均在113mA·h/g左右。
1C 2C
4C
20
40
60
80
100
specific capacity(mAh/g)
大倍率放电性能较差，工作电压平台较不明 显，放电容量较低。
不同组分导电剂0.5C放电曲线对比
voltage(v)
3.4 3.2 3.0 2.8 2.6 2.4 2.2
0
单一导电剂
双组分导电剂
20
40
60
80
specific capacity(mAh/g)
• 多组分导电剂
• 纤维状导电剂由于是长的纤维，容易形成导电网络，但是和颗粒状导 电剂相比，与正极活性材料的接触点较少。若在纤维状导电剂中加入 颗粒状导电剂，就可以相得益彰，发挥两种材料的优势。Shen 等将 金属铝纤维(直径0.1～5μm，含量80(wt)%～98(wt)%)和铝粉体(粒径 0.1~5μm，含量2(wt)%～20(wt)%)复合起来作为正极导电剂，明显降 低了电极的内阻，提高了循环稳定性，可以大倍率充放电。Shiyuuko 等用多组分导电剂，由纤维状碳(长径比20～100000，直径0.001～ 2μm，含量1(wt)%～20(wt)%)和颗粒状碳(含量99(wt)%～80(wt)%)复 合而成。其中的颗粒状碳中又包括晶体碳(含量90(wt)%～60(wt)%)和 非晶体碳(含量10(wt)%～40(wt)%)。这种组成的导电剂有较好的大倍 率充放电性能。张庆堂等也研究了乙炔黑和碳纳米管复合的双组分导 电剂，单纯的碳纳米管分散好后，容易团聚，加入乙炔黑可以有利于 碳纳米管的分散，穿插入碳纳米管之间的乙炔黑还可以阻碍分散好的 碳纳米管的再次团聚，有利于碳纳米管在正极材料中均匀分散，提高 了复合电极的循环稳定性。
【科锐分享】锂离子电池导电浆料介绍
【科锐分享】锂离子电池导电浆料介绍导电浆料概述导电浆料是将导电剂均匀分散在分散剂中形成的浆料，广泛应用于电子元器件封装、电极和电子元器件的制备等领域。
导电浆料大致可以分为以下几类：1、金属系导电浆料（如银、铜、镍）；2、金属氧化物系导电浆料（如氧化锡、氧化铁、氧化锌、二氧化钛）；3、碳系导电浆料（如炭黑、石墨、碳纳米管、石墨烯）；4、复合导电剂（如复合粉、复合纤维）。
锂离子电池导电浆料介绍锂离子电池导电浆料主要是碳系导电浆料，包括导电炭黑、导电石墨、碳纳米管、石墨烯及其混合浆料。
通常，大家把炭黑、石墨称为传统导电浆料，把碳纳米管、石墨烯及其混合浆料称为新型导电浆料。
0 1导电炭黑导电炭黑是目前锂离子电池使用最广泛的导电浆料。
炭黑是一种无定形炭，在扫描电镜下呈链状或葡萄状，质轻而疏松，粒径小（D50＝40Na），比表面积比较大，在浆料中分散性较差，容易团聚，且具有较强的吸油性。
由于导电炭黑不能形成良好的导电网络，导电性相对较差，而且电阻高且易于极化。
因此，在用导电炭黑进行极片制作时，往往与石墨、碳纳米管、石墨烯等材料配合使用。
目前，市面上销售的导电炭黑主要有Super P、Super S、350G、乙炔黑、科琴黑（Carbon ECP、Carbon ECP600JD）等。
0 2导电石墨石墨是一种晶体，晶格为六边形层状结构，相对较粗（D50＝3－6um），导电性略差于导电炭黑，但具有更好的可压缩性和可分散性。
因此，导电石墨一般配合导电炭黑使用，这样不仅可以提高导电剂的分散性，减少极片极化，还能提高电极的氧化还原能力和电池的充放性能。
目前，市面上销售的导电石墨主要有KS-6、KS-15、SFG-6、SFG-15等。
0 3碳纳米管碳纳米管（CNT）可以分为单壁碳纳米管和多壁碳纳米管，是近年新发展起来的导电材料。
碳纳米管与活物质呈点线接触形式，在导电网络中不仅起到“引线”作用，同时还具有双电层效应，对于增强电解液吸收、提高电池容量、倍率性能、电池循环寿命和降低电池极化都具有积极作用，是较为理想的导电材料，但碳纳米管材料的缺点是不易分散。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导电碳黑（CF） DBP值：100～160ml/100g 炭
超导电碳黑（SCF）DBP值：160～260ml/100g
黑 粉
Hale Waihona Puke 特导电碳黑（XCF）DBP值：300～350ml/100g 末
二、炭黑类导电剂
2.2 炭黑的导电机理
n 炭黑颗粒的粒径小，比表面积大
、堆积紧密，有利于颗粒之间紧
密接触在一起，组成了电极中的
目录
1
导电剂概述
2
炭黑类导电剂
3
石墨类导电剂
4
纤维类、纳米管类导电剂
5
石墨烯导电剂
6
导电剂未来发展
一、导电剂概述
1.1 锂离子电池工作原理
n 充电过程中，Li+由正极 通过电解液迁移到负极 ；放电过程与之相反， Li+由负极通过电解液迁 移到正极。锂离子电池 在充放电过程中，Li+往 返于正负极之间，所以 人们形象地称之为“摇 椅”电池或“羽毛球” 电池。
（1）SP在锂离子电池中的作用更多的是以150~200nm的原生聚 集体分散到活性物质周围形成多支链状导电网络，从而减小电 池的物理内阻，提高电子传导性。
n 正极活性材料多为过渡金属氧化物或者过渡金属磷酸盐，它们是半导体 或者绝缘体，导电性较差，必须要加入导电剂来改善导电性；负极石墨 材料的导电性稍好，但是在多次充放电中，石墨材料的膨胀收缩，使石 墨颗粒间的接触减少，间隙增大，甚至有些脱离集电极，成为死的活性 材料，不再参与电极反应，所以也需要加入导电剂保持循环过程中的负 极材料导电性的稳定。但是相对于正极、负极的活性材料而言，导电剂 在电极中的含量一般比较低。
导电网络。其与活性物质是点-
点接触。在电池中也可起到吸液
保液作用；
2.3 炭黑的性质
Ø 粒径小
Ø 比表面积大
炭黑 Super P，刚性纳米颗粒 rigid 点与点接触，point-to-point
Ø 导电性能好
Ø 在电池中它可以起到吸液保液的作用
Ø 表面洁净（化合物少）
Ø 结构高
二、炭黑类导电剂
2.4 炭黑的结构性
n 炭黑的结构性是以碳黑粒子间聚成链状或葡萄状的程度来表示的。常用 吸油值表示结构性，吸油值越大，碳黑结构性越高，容易形成空间网络 通道，而且不易破坏。高结构碳黑颗粒细，网状链堆积紧密，比表面积 大，单位质量颗粒多，有利于在电极中形成链式导电结构。
炭黑吸油值（DBP值 ）
在规定的试验条件下，100g 炭黑吸收邻苯二甲酸二丁酯(DBP，di-nbutyl phthalate) 的体积数 (cm3) 。用来表征炭黑的聚集程度。DBP值可 以计算炭黑聚集体之间的 空隙体积，故是炭黑聚集和附聚程度的量度 。 影响因素：吸油值与粉料颗料间的空隙、粒子的表面性能及粉体的比表面积有关。 Ø 颗料呈聚集态时，颗料间的空隙较大，粉体的吸油值越大。 Ø 粒子表面的亲水亲油性对吸油值影响很大，亲油性高时，吸油值大。 Ø 粒子的比表面积越大，吸油值越大。粉体越细，吸油值越大。 Ø 相同的导电剂添加量，吸油值越大，导电值越大。
二、炭黑类导电剂
2.5 炭黑的优缺点
Ø 优点：炭黑颗粒的高比表面积、堆积紧密有利于颗粒 之间紧密接触在一起，组成了电极中的导电网络。
Ø 缺点：比表面较大导致分散困难、具有较强的吸油性。 措施：通过改善活物质、导电剂的混料工艺来提高其分 散性，并将炭黑量控制在一定范围内（通常是 1.5%以下）。
炭黑类导电剂一般关注：一次粒径、聚集态、BET、吸油值几个方面；
一、导电剂概述
1.3 导电剂导电机理
Ø 1、电子导电性 各类导电剂通过自身形成的导电网络、增强活性物质之间的接
触、或增强活性物质之间的导电网络等方式，通过自身物理连接 作用起到对锂离子电池物理极化的改善作用。 决定因素：导电剂自身导电性、形成网络数量、接触面积等。 Ø 2、离子导电性
各类导电剂通过吸收和保持电解液，为锂离子电池充放电过程 中提供更多的电解液界面，间接的起到减少电化学极化的目的； 决定因素：吸油值（OAN值或DBP值）。
SUPER P Li（简称SP） n SP是一款类炉黑法（MMM法制备）的导电炭黑，是由 D50为40nm左右的原生粒子（一次结构）团聚成 150~200nm的原生聚集体（二次结构），再通过软团聚和 人工压缩等后续加工而成，整体呈葡萄球链装；
SP的SEM（支链状） SP的TEM
二、炭黑类导电剂
n 作用： 小颗粒导电碳黑，在正负极中均可用，完全没有储 锂功能，只起导电作用；
1.5 导电剂的分类
二、炭黑类导电剂
2.1 炭黑简介
n 炭黑是一种黑色粉末状的无定型碳。炭黑是由球状或链状粒子 聚积而成的，内部是含有直径3~500nm的微结晶结构，可以和 各种游离基反应。
n 炭黑包括：工业炉黑、槽黑、热烈黑、高温石墨化炭黑，乙炔 黑等；普通碳黑本身就具有一定的导电能力，DBP值一般在30 ～80ml/100g。导电碳黑是一个统称，它泛指导电能力强于普 通炭黑、色素炭黑的特殊炭黑品种。碳黑按其导电性能可分为 如下三类：（以DBP衡量）
目前，几乎所有的导电剂都有以上两类导电性，炭黑类导 电剂更倾向于提供锂离子导电性，石墨类更倾向于提供电子导 电性，纤维类/碳管类导电剂两者导电性均不错。
一、导电剂概述
1.4 导电剂加入目的
Ø 导电剂的首要作用是提高电子电导率。导电剂在具活性物质之间、 活性物质与集流体之间起到收集微电流的作用以减小电极的接触电 阻，提高锂电池中电子的迁移速率，降低电池极化。此外，导电剂 也可以提高极片加工性，促进电解液对极片的浸润，从而提高锂电 池的使用寿命。
2.6 常见炭黑类导电剂
n 常见的导电炭黑的生产厂家有：比利时M.M.M公司Ensaco250G 、350G系列，瑞士特密高Timcal 公司SuperS、SuperP系列， 日本科琴黑Kejen blackEC、Kejen blackECP系列，日本三菱 3050系列，国产中橡v7系列等。
二、炭黑类导电剂
锂离子电池的工作原理示意图
一、导电剂概述
1.2 导电剂简介
n 从工作原理可知，正常的充放电过程，需要锂离子、电子的共同参与， 这就要求锂离子电池的电极必须是离子和电子的混合导体，电极反应也 只能够发生在电解液、导电剂、活性材料的接合处。然而事实上，锂离 子电池的正极、负极活性材料的导电性都不尽如人意。
