常见元件换算

合集下载

电阻_电容换算

电阻_电容换算
R203=0.02M=20K=20000R
是÷1000的. R105=10000000R=1000K=1M R203=20000R=20K=0.02M
R165=1.6M=1600K=1600000R
R165=1600000R=1600K=1.6M
R103=0.01M=10K=10000R
R103=10000R=10K=0.01M
224=0.22uF
电阻,电容,换算.
(电容)
电容的换算和电阻完全一样,电容表面无丝印,(但是有颜色)不同容量的电容,就有 不同的颜色.
电容代表 符号是:C
常见的尺寸有:0402,0603,0805,1206,3528,1210等
电容一般常见的误差有: J K M(Z)
J(5%的误差). K(10%的误差), M或者Z(20%-80%的误差)
电容的单位换算 1F=10^6uF=10^9nF=10^12pF 电容的基本单位用法拉(F)表示
1F=10^6uF=10^12pF 1F=1000000µF 电容读数
105= 1 µF=1000nF=1000000pF 104= 0.1 µF
103= 0.01 µF=10000PF 102= 0.001 µF =1000PF
R474=0.47M=470K=470000R
R474=470000R=470K=0.47M
R201=200R=0.2K=2.0002M
站位表上显示:0603R153 J. 0603R153 F
0603代表元件的外型 R 代表电阻 J 代表误差(精密度) J(5%).F(1%)
一般情况下:高精密度度的元件可以替代低精密度元件,低精密度元件不可仪代替 高精密度元件(除非客户确认)

电容单位换算方法

电容单位换算方法

电容单位换算方法电容是电路中常用的一个基本参数,用于测量电容器存储电荷的能力。

常见的国际单位制中,电容的单位是法拉(F)。

换算电容的单位需要了解以下几种常用的单位:1.法拉(F)是国际单位制中的基本单位,表示一个电容器存储1库仑电荷需要的电势差为1伏特。

1F=1C/V,C是库仑,V是伏特。

2.大部分电容元件的容量较小,因此通常使用较小的单位进行表示,如微法(F)、皮法(PF)和纳法(NF)。

-微法(F)是常用的较小单位,1微法等于10^-6法拉。

即1微法=10^-6F。

-皮法(PF)是常用的小单位,1皮法等于10^-12法拉。

即1皮法=10^-12F。

-纳法(NF)是常用的较小单位,1纳法等于10^-9法拉。

即1纳法=10^-9F。

下面以法拉(F)和微法(F)之间的换算为例进行具体说明。

换算方法如下:1.将法拉(F)转换为微法(F)的计算公式为:微法(F)=法拉(F)×10^6例如:将2.5F换算为微法微法(F)=2.5F×10^6=2,500,000微法因此,2.5F等于2,500,000微法。

2.将微法(F)转换为法拉(F)的计算公式为:法拉(F)=微法(F)×10^-6例如:将500,000微法换算为法拉法拉(F)=500,000微法×10^-6=0.5法拉因此,500,000微法等于0.5法拉。

换算方法也可以使用科学计数法进行实现。

科学计数法是一种用科学家常用的方法表示很大或很小的数字的方法,可以减小数字的长度。

例如:5法拉可以表示为5.0E+0法拉,其中E表示为10的指数。

同样,500,000微法可以表示为5.0E+5微法,此时E表示为10的指数。

使用科学计数法进行换算时,通常需要将两个单位的指数化为相同的指数,然后进行换算。

电容单位换算

电容单位换算

电容单位换算电容是电路中一种重要的元件,常用于储存和释放电荷。

在电路设计和分析中,常常需要进行电容单位换算,以便在不同场景下进行合适的选择和比较。

本文将介绍电容单位换算的基本原理和实际应用。

1. 电容单位定义电容的单位是法拉(F),它是国际单位制中的一种基本单位。

法拉定义为:当某个电容器上的电压为1伏特时,它储存的电荷为1库仑。

这个定义告诉我们,电容是表示电荷储存能力的物理量。

除了法拉,常见的电容单位还有微法(μF)和皮法(pF),它们是法拉的小数单位。

其中,1微法等于1百万分之一法拉,1皮法等于1万分之一微法。

2. 电容单位换算公式在电路设计和分析中,常常需要在不同单位之间进行换算。

以下是常见电容单位换算公式:•法拉(F)到微法(μF)的换算公式:1 F = 1,000,000 μF•微法到法拉的换算公式:1 μF = 0.000001 F•微法到皮法(pF)的换算公式:1 μF = 1,000,000 pF•皮法到微法的换算公式:1 pF = 0.000001 μF根据上述公式,我们可以进行不同电容单位之间的换算计算。

例如,如果我们有一个电容为10微法的电容器,想将其换算成法拉,我们可以使用如下公式进行计算:10 μF × 0.000001 F/μF = 0.00001 F所以,10微法等于0.00001法拉。

3. 电容单位换算的实际应用电容单位换算在实际应用中非常重要,特别是在电路设计和工程中。

以下是一些实际应用的例子:3.1 选择合适的电容器电路设计中,常常需要根据特定的应用要求选择合适的电容器。

在选择过程中,我们需要了解电路中的电容量级和适用的范围。

通过电容单位换算,可以将不同单位的电容量进行比较和选择。

3.2 计算电容器的存储能力电容器的存储能力与其电容量直接相关。

通过电容单位换算,可以直观地了解电容器的储存能力,以便在设计时选择合适的电容器来满足要求。

3.3 估算电路响应时间在某些应用中,电路响应时间是一个重要的指标。

SMT元件的识别

SMT元件的识别
例: 图片中的 排 阻 丝印 排 阻 为820第一、二位82 第三位0 =82*10^0=82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、 纸多层贴片 电容、贴片电解电容。
贴片钽电容
容量
正极
耐压
贴片钽电容:是有极性的电容,
丝印上标明了电
容值为6.8 μF和
耐压值25V。
常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性,国际 上各大厂家进行了尺寸要求的规范工作,形成了相应的尺寸系列。其中在不同国 家采用不同的单位基准主要有公制和英制,对应关系如下表:
单位(英制) 0201 0402 0603 0805 1008 1206 1210 单位(公制) 0.6x0.3 1.0x0.5 1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
3:常见元件在PCB板上的丝印
(1)、贴片电阻的丝印:
元件位置 电阻元件代号
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
(1)、误差字母识别法:
C
D
J
K
MZ
±0.25pF ±0.5pF ±5% ±10% ±20% +80% -20%
(4)、二极管(DIO):电子学符号D 贴片二极管、硅二极管、 锗二极管、发光二极管
(5)、三极管(TRA):电子学符号Q§T (6)、开关(KEY): 电子学符号SW
拨档开关、按键开关 (7)、集成电路(IC):电子学符号U
QFP、 PLCC、SOP、BGA (8)、晶振(CRYSTAL):电子学符号Y (9)、插座(JACK): 电子学符号J

SMT元器件(零件)识别

SMT元器件(零件)识别

常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性,国际 上各大厂家进行了尺寸要求的规范工作,形成了相应的尺寸系列。其中在不同国 家采用不同的单位基准主要有公制和英制,对应关系如下表:
(英制) (公制)
0201 0402 0603 0805 1008 1206 1210 0.6x0.3 1.0x0.5 1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
阻值识别规则:第一、二位表示元件值有效数字,
第三位表示有效数字后应乘的位数。它的允
许误差应在材料的厂家编码中用误差代码来识别。
元件值读取的例子: 图片中电阻的丝印为331,读取其元件值:
第一、二位33 X 第三位1=33X10=330欧
5: 贴片电阻的识别
阻值识别规则:第一、二位表示元件值有效数字,第三位 表示有效数字后应乘的位数 .
2.常用的电子元件单位及换算:
(2)、电容: 基本单位:法拉 符号:F 常用单位:毫法 符号:mF 微法 符号:μF 纳法 符号:nF 皮法 符号:pF 换算关系: 1F=103mF=106μF=109nF =1012pF
2.常用的电子元件单位及换算:
(3)、电感: 基本单位:亨利 符号:H 常用单位:毫亨 符号:mH 微亨 符号:uH 纳亨 符号:nH 换算关系: 1H=103mH=106μH=109nH
(4)、二极管(DIO):电子学符号D 贴片二极管、硅二极管、 锗二极管、发光二极管
(5)、三极管(TRA):电子学符号Q§T (6)、开关(KEY): 电子学符号SW
拨档开关、按键开关 (7)、集成电路(IC):电子学符号U
QFP、 PLCC、SOP、BGA (8)、晶振(CRYSTAL):电子学符号Y (9)、插座(JACK): 电子学符号J

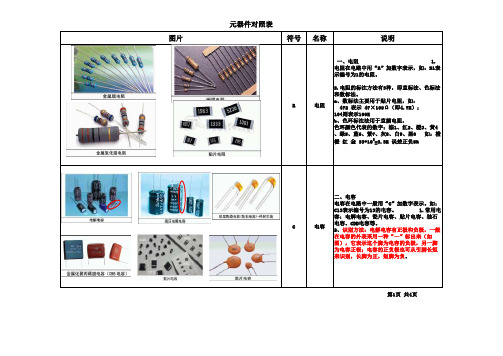

元器件对照表

元器件对照表

R电阻 一、电阻 1.电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。

2.电阻的标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片电阻,如:472 表示 47×100Ω(即4.7K);104则表示100Kb、色环标注法用于直插电阻,色环颜色代表的数字:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0 如:橙橙 红 金 33*102=3.3K 误差正负5%C电容二、电容电容在电路中一般用“C”加数字表示。

如:C13表示编号为13的电容。

1.常用电容:电解电容、瓷片电容、贴片电容、独石电容、CBB电容等。

2、识别方法:电解电容有正极和负极,一般在电容的外表采用一种“—”标出来(如图),它表示这个脚为电容的负极,另一脚为电容正极;电容的正负极也可从引脚长短来识别,长脚为正,短脚为负。

第1页 共4页L 电感三、电感电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。

电感一般有直标法和色标法,色标法与电阻类似。

如:棕、黑、金、金表示1uH(误差5%)的电感。

电感的基本单位为:亨(H) 换算单位有:1H=103mH=106uH。

我们常用的电感:工字电感(震动电感) 空心电感 可调电感 色环电感D晶体二极管四、晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。

1.晶体二极管按作用可分为:整流二极管、隔离二极管(如1N4148)、、发光二极管、稳压二极管等 2、识别方法:二极管的识别很简单,小功率二极管的N 极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。

常见元器件的参数换算与标识

一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=1000000欧。

电阻的参数标注方法有3种,即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K); 104则表示100K色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色1 x10 ±1红色2 x100 ±2I橙色 3 x1000 /黄色 4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率情论坛。

常见电子元器件大全

常见电子元器件的识别
一、常见电子元件的分类:
1、构成电子线路的基本元件: 1)电阻:电子学符号——R
按电阻的封装形式:贴片电阻、手插电阻 按电阻的功能特性:限流电阻、压敏电阻、温敏电阻 按电阻的材料形式:炭膜电阻、金属膜电阻、金氧膜电阻、绕线电阻
2)电容:电子学符号——C 按电容的封装形式:贴片电容、手插电容 按电容的材料特性:瓷片电容、电解电容、钽电容、聚脂电容 (膜电容)、云母电容、玻璃电容、独石电容等
五、电阻元件的识别 :
3、热敏电阻:
热敏电阻:外观上随加工方法不同而 形状有很大的差异。
五、电阻元件的识别 :
4、限流电阻:
限流电阻:是一种可以限制通过电阻电流大小的 电阻,它的特点是控制电路中最大电流,达到控 制目的。在电源产品中起到最大输出功率的控制 和抑制脉冲谐波电流保护输出功率管和电路保护 作用。
2、色环元件的误差表示方法:
金色 ±5%
银色 ±10%
棕色 ±1%
红色 ±2%
绿色
蓝色
紫色
±0.5% ±0.25% ±0.1%
三、常见电子元件误差及温度系数表示方法 :
3、常见电子元件温度系数: 温度系数是指元件在温度变化时元件值随温度变化的特性。
温度系数代码 温度变化范围 元件值变化范围
C0G -55℃~125℃ 0±30ppm/℃
普通贴片电容的基本单位:pF.但此 电容量一般较大在μF级。
六Hale Waihona Puke 电容元件的识别 :正极标示
电容值 工作电压
c、贴片钽电容:材质钽介质。表面有 丝印,有极性。有多种颜色主要有黑色、 黄色等。钽电容表面有一条白色丝印用 来表示钽电容的正极,并且在丝印上标 明有电容值和工作电压,大部分生产厂 家还在丝印上加注一些跟踪标记。尺寸 有各种大小(主要尺寸见附页1贴片元件 尺寸介绍)。

常用电子元器件识别

常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。

1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=欧电阻的参数标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。

电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

常用电子元件单位换算

常用电子元件单位换算.txt吃吧吃吧不是罪,再胖的人也有权利去增肥!苗条背后其实是憔悴,爱你的人不会在乎你的腰围!尝尝阔别已久美食的滋味,就算撑死也是一种美!减肥最可怕的不是饥饿,而是你明明不饿但总觉得非得吃点什么才踏实。

电容的单位换算及值的计算方法1法拉 = 10E3毫法 = 10E6微法 = 10E9纳法 = 10E12皮法标号为AAX的电容的值的计算方法:AAX = AA x(10的X次方)pF比如105 = 10 x 100000 pF = 1 uF223 = 22 x 1000 = 22000pF = 0.022uF电阻(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ= KΩ= Ω(3)、电阻又分为一般电阻与精密电阻两类,其主要区别为零件误差值及零件表面之表示码位元数不同。

一般电阻:误差值为±5%;其表示码为三码例:103精密电阻: 误差值为±1%;其表示码为四码例:1002(4)、换算规则如下:一般电阻精密电阻数值(AB)×10n= 电阻值±误差值(5%) 数值(ABC)×10n=电阻值±误差值(1%);例:103=10× =10kΩ±5%; 1003=100× =100kΩ±1%(5)、阻值换算的特殊状况:a、当n=8或9时,10的次方数分别为-2或-1,即或。

b、当代码中含字母“R”时,此“R”相当于小数点“?”。

例:4R3=4.3Ω±5%; 69R9=69.9Ω±1%电容电阻常识一﹑1﹒电阻的认识﹕各种材料的物体对通过它的电流呈现一定的阻力﹐这种阻碍电流的作用叫电阻。

具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的电子组件叫叫阻器﹐即通常所称的电阻。

电阻R在数值上等于加在电阻上的电压U通过的电流I的比值﹐即R=U/I。

2﹒种类﹕a 按制作材料可分为﹕碳膜电阻﹑金属膜电阻﹑线绕电阻和水泥电阻等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常用电子元件的单位及换算关系
一. 常用电子元件的单位及换算关系
1、Ω——电阻单位:
基本单位:欧姆(ohm)
常用单位:千欧——KΩ
兆欧——MΩ
换算关系:1MΩ=1000KΩ=1000,000Ω
2、F——电容单位:
基本单位:法拉(F)
常用单位:皮法 pF
纳法 nF
微法μF
毫法 mF
换算关系:1F=1000mF=1000,000μF=1000,000,000nF=1000,000,000,000pF
3、H——电感单位:
基本单位:亨利(H)
常用单位:纳亨 nH
微亨μH
毫亨 mH
换算关系:1H=1000mH=1000,000μH=1000,000,000nH
注意:电阻的单位中基本单位是最小单位,而电容和电
感则基本单位是最大单位。

常用单位在相临单位之间是千进制
二、常见电子元件误差及温度系数表示方法:
1、元件误差的字母识别法:
误差代码 C D J K M Z
误差范围±0.25Pf ±0.5pF ±5% ±10% ±20% -20%~+80%误差代码在表中列出的仅仅为最常用的几个代码,其它还有B、F、
G分别代表:B表示±0.1pF , F表示±1% ,G表示±2%。

其中B、C、D仅
用来表示电容元件的误差。

2. 色环元件的误差表示方法:
金色(±5%) 银色(±10% ) 棕色(±1%) 红色(±2% ) 绿色(±0.5%)蓝色(±0.25% ) 紫色(±0.1%)
三.色环元件的识别:色环元件主要指:色环电阻和色环电感
•颜色有效数字应乘位数允许误差
•黑 0 0 -
•棕 1 10 ±1%
•红 2 102±2%
•橙 3 103-
•黄 4 104-
•绿 5 105±0.5%
•兰 6 106±0.25%
•紫7 107±0.1%
•灰8 108-
•白9 109+50%-20%
•金-0.1 ±5%
•银-0.01 ±10%
•本色-- ±20%
四.四色环电阻识别
•色环电阻中最常见的是四色环电阻,四色环电阻中:
第一道色环印在电阻的金属帽上,表示电阻有效数值的最高位,也表示阻值色环法的读数方向;
第二道色环表示有效数值的次高位;
第三道色环表示有效数值后“0”的个数;
第四环表示误差。

•读数方向:
①金色或银色的另一端为读数方向;
②二端线与线之间距离较宽的一端的反向为读数的方向
第一二色环为有效数据第三位为应乘位数第四位为允许误差
比如一电阻颜色标示为黄紫红金则它的阻值计算就为
黄紫红金
4 7 X 100 +/-5%=47X100+/-5%
五. 五环电阻的识别:
•五色环电阻是一种“精密电阻”,这种电阻一般为金属片电阻,阻值的误差精度可达到千分之一。

五色环电阻的识别与四色环电阻的识别基本相同,不同的是它前面三环为有效数字位,依次分别为高位,次高位和低位;第四环为有效数字后面“0”的个数;•第五环表示允许误差.
五色环的读数方向
•①二端线与线之间距离较宽的一端的反向为读数方向;
•②有一端是误差线另一端就是读数方向,若二端都是误差线的须用万表试量。

第一二三色环为有效数据第四位为应乘位数第五位为允许误差
比如一电阻颜色标示为黄紫红金则它的阻值计算就为
黄紫绿棕棕
4 7
5 10 +/-1%=4750+/-1%
六、色环元件的识别:
1.色环电阻识别:
四色环电阻:最后一环为金色
五色环电阻:最后一环的宽度为其它环宽度的两倍
色环电阻的基本单位为:欧姆(ohm)
2、色环电感的识别:
色环排列顺序:一般情况下最后一环为金色或银色
电感值的读取:第一、二环表示元件值有效数字,第三环表示有效数字后应乘的位数,第四
环表示误差(如第四环为底色即无第四环表示误差为±20%)。

色环电感的基本单位为:微亨(μH)
色环电阻与色环电感的区分:
色环电阻和色环电感的形状和外观上比较相近,因此在使用中比较容易混淆,对其外观上有一
些特点被用来作为区分的办法。

1、色环电阻的色环排布不均匀,第三环和第四环之间的距离较其它相邻环之间距离
宽很多。

而色环电感的色环排布比较均匀。

2、在尺寸上电感的小型化元件比较少一般最小的电感尺寸Φ2*4mm,而电阻则可更
小。

小于Φ2*4mm的色环元件一般不会为电感。

元件值读取的例子:图片中电容的丝印为104K,读取其元件值:第一、二位10 X 第三位4=10X10000=100000pF=0.1μF K表示容许误差:10% ,100V表示工作电压为100V。
