硫化氢检测仪工作原理
硫化氢检测仪工作原理
硫化氢检测仪工作原理
硫化氢检测仪的工作原理主要分为以下几个步骤：
1. 采样：硫化氢检测仪通常使用一种特殊的传感器来采集样品。
样品可以是空气中的气体或者液体中的溶液。
通过管道或者吸管等方式，将待检测的气体或溶液送入传感器内部。
2. 反应：传感器内部通常含有一种化学物质，能够与硫化氢发生特定的反应。
这种反应会产生一个可测量的物理变化，例如电子的流动、颜色的变化等。
3. 转化：传感器内部的物理变化会被转化成一个电信号或数字信号，以便进行测量和分析。
这通常通过电子元件（例如电极、电容等）或者传感器内部的光学装置来实现。
4. 检测：传感器接收到的电信号或数字信号会被送入一个测量设备中，例如计算机、显示屏或者数据记录器。
这样的设备可以将信号转化成可读的数据，通过数值或图形显示出来。
5. 分析：最后，通过比较传感器输出的信号与已知浓度标准的关系，可以确定待检测样品中硫化氢的浓度。
这种分析可以是定量的，即给出一个精确的数值，或者是定性的，仅仅表示硫化氢的存在与否。
总体来说，硫化氢检测仪通过利用传感器的特性，将待检测样品中的硫化氢与传感器内的化学物质发生反应，再将物理变化转化成可测量的信号，并最终进行浓度分析和结果显示。
硫化氢气体检测仪工作原理分析
硫化氢气体检测仪工作原理分析介绍硫化氢气体检测仪是一种可用于检测空气中硫化氢浓度的仪器设备。
由于硫化氢是一种臭鸡蛋味的有毒气体，容易引起人体中枢神经系统的损伤和死亡，因此，硫化氢气体检测仪在化工、制药、环保等工业领域使用得非常广泛。
本文将会从硫化氢气体检测仪的工作原理进行分析。
硫化氢气体检测仪的工作原理硫化氢气体检测仪的工作原理主要基于双极性半导体传感器，采用了化学传感技术。
传感器的灵敏度随着气体浓度的增加而不断提高。
传感器可以在不同的温度下工作，使它们更加适用于不同的工业环境。
下面是硫化氢气体检测仪的详细工作原理：1.空气搜集器首先，空气被搜集器中的泵子吸入，经过滤网和冷却器，完全去除较大的杂质颗粒，并降低空气温度，以确保空气纯净度和检测精确度。
由此得到的空气，将会和燃料气体以非稀释方式混合在一起。
2.燃料电极搜集器中的混合气体被输送到燃料电极上，与燃料电极上的电化学反应发生，使得燃料电极上形成一定浓度的氢离子(H)，如下所示：H2 + 2e- -> 2 H+3.检测电极检测电极由双极性半导体材料构成。
由于检测电极与燃料电极之间的距离非常接近，当氢离子(H)与空气中的硫化氢分子(H2S)相互作用时，会产生一定的电信号，并通过检测电极上传到微处理器中进行反馈处理。
4.反馈处理微处理器将检测到的信号进行反馈处理，得到空气中硫化氢的浓度，以及相关的报警信息。
当检测到空气中的硫化氢浓度超过一定的阈值时，硫化氢气体检测仪将立即发出声音和光线警报，通知用户先行撤离。
总结本文从硫化氢气体检测仪的工作原理进行了详细分析。
硫化氢气体检测仪的工作原理主要基于双极性半导体传感器，采用了化学传感技术。
通过合理的空气搜集、燃料电极和检测电极的结构设计以及微处理器的反馈处理，硫化氢气体检测仪实现了对空气中硫化氢浓度的监测和报警。
硫化氢（H2S）性质及检测
硫化氢介绍及其检测物理性质：无色有刺激性（臭鸡蛋）气味，密度比空气大，可溶于水化学性质：有毒，不稳定：H2S=H2+S（加热，可逆）酸性：H2S水溶液叫氢硫酸，是一种二元弱酸。
2NaOH+H2S=Na2S+2H2O还原性：H2S中S是-2价，具有较强的还原性，很容易被SO2，Cl2，O2等氧化。
可燃性：在空气中点燃生成二氧化硫和水: 2H2S + 3O2 ==== 2SO2 + 2H2O (火焰为蓝色)(条件是点燃).若空气不足或温度较低时则生成单质硫和水.硫化氢检测仪一、描述半导体技术硫化氢气体探测器被设计用以监测环境空气中硫化氢气体的浓度，它的测量范围从标准型的0-20/50/100ppm（可在工作现场调节）到高测量范围型的10,000ppm。
该产品采用固体金属氧化物半导体传感技术。
传感器由两片薄片组成：一片是加热片，另一片是对硫化氢气体敏感的气敏片。
两片薄片都以真空镀膜的方式安装在一个硅芯片上。
加热片将气敏片的工作温度提升到能对硫化氢气体反应的水平。
气敏片上有金属氧化物，可动态地显示硫化氢气体浓度的变化。
其敏感性可从十亿分之一到百分之一。
本产品坚固耐用，在绝大多数工业环境中都能保持稳定工作十年以上。
二、特点l 坚固耐用，对恶劣气候有强大的耐受力l 使用寿命长l 全世界最长的硫化氢气体探测器的保修期l 低廉的更换及维护成本l 不受长时间曝露于硫化氢环境的影响三、应用领域在哪些地方用固体氧化物半导体型硫化氢探测器最适宜？恶劣气候l 沙漠及高温地区l 零度以下环境l 热带亚热带潮湿环境恶劣环境l 远洋作业l 石油天然气钻井作业l 硫化氢气体经常出现的场合四、型号介绍1、（标准的4-20MA输出）是带暗盖的防爆型探测器。
操作是通过信号变送器端面板上的指针式电表。
硫化氢气体检测仪工作原理 检测仪工作原理
硫化氢气体检测仪工作原理检测仪工作原理硫化氢气体检测仪工作原理是大家得积极把握的，正确把握硫化氢气体检测仪工作原理，才能够帮忙大家正确的认得并治疗，接下来我们就对硫化氢气体检测仪工作原理做认真的解读。
工作原理：接受进口原装安培型电化学传感器，通常由浸没在电解液中的三个电极构成。
工作电极是用具有催化活性的金属，将其涂覆在透气但憎水的膜上做成。
被测量气体经扩散透过多孔的膜，在其上进行电化学氧化或还原反应，其反应的性质依工作电极的热力学电位和分析气体的电化学（氧化或还原）性质而定。
电化学反应中参加反应的电子流入（还原）或流出（氧化）工作电极。
工作电极的工作信号经运放U2放大成为仪器的输出信号。
电路同时保持工作电极的电压使之处于其偏压VBIAS之值。
基准电极则为电解液中的工作电极供应一个稳定的电位.基准电极电位与VBIAS比较后，在运放U1输出电压信号，其大小正好是产生一个与工作电极相等相反的电流信号。
同时电路使工作电极与参比电极间保持恒定的电位差.测量电极只是一个完整的电化学传感器所需要的第二电极，其紧要作用是允许电子进入或流出电解液。
上述是对硫化氢气体检测仪工作原理做出的分析，大家确定要积极把握，当然大家在把握了硫化氢气体检测仪工作原理之后，还确定要通过专业途经购买产品。
密封性检测仪的那些特点介绍密封性检测仪融入了将来智能化的基因，紧要针对高精度、多种压力需求及多而杂测试流程开发的一款高端仪器。
能轻松应对各种多而杂的工况，聚集了物联网及AI技术，支持多种通讯协议便利与MES系统对接，特别适合现代化的智能工厂使用。
下面，我们一起来了解下该设备的相关功能。
特点：1.全系标配自动调压模块，可实现多种压力次序测试，具备快速充气和匀速充气两种充气模式。
2.接受较新Hi—OS2.0系统，界面更友好，操作简单，多项人性化改进。
搭配IVT”气动密封阀岛，可衍生出20多种测试方法。
3.基于AI技术的学习功能；压力、时间及判定标准等参数，通过测试过程中的多次学习能自动的找出较优结果，选择较佳的测试时间，设置的难度大大降低，更易上手。

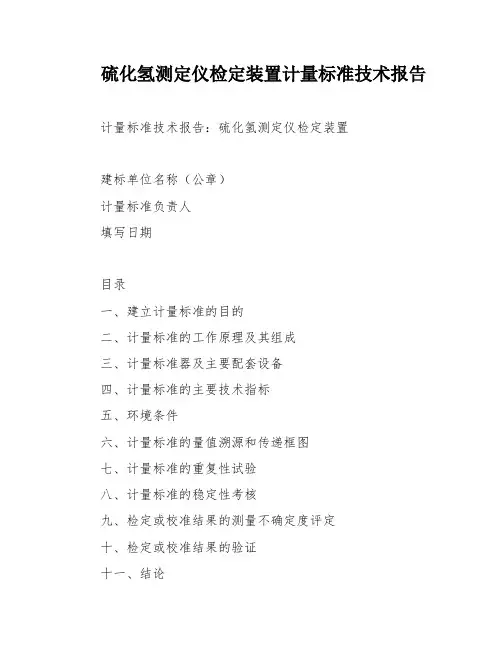

硫化氢测定仪检定装置计量标准技术报告
硫化氢测定仪检定装置计量标准技术报告计量标准技术报告：硫化氢测定仪检定装置建标单位名称（公章）计量标准负责人填写日期目录一、建立计量标准的目的二、计量标准的工作原理及其组成三、计量标准器及主要配套设备四、计量标准的主要技术指标五、环境条件六、计量标准的量值溯源和传递框图七、计量标准的重复性试验八、计量标准的稳定性考核九、检定或校准结果的测量不确定度评定十、检定或校准结果的验证十一、结论十二、附加说明一、建立计量标准的目的本文旨在建立硫化氢气体检测仪检定校准项目，为当地的安全检测提供计量支持。
二、计量标准的工作原理及其组成硫化氢气体检测仪的探测器由气路、电子线路、传感器及显示器等部件组成。
其工作原理是将硫化氢气体通过传感器转化为电流电压信号。
检定校准方法是使用硫化氢标准气体对探测器进行直接测量。
三、计量标准器及主要配套设备计量标准器包括H2S气体标准物质，型号为GBW（E），测量范围为0.53×-210mol/mol，不确定度为U=1.0%，准确度等级为k=2.主要配套设备包括气体检测器校准仪CRJ-H，测量范围为0～600ml/min，MPE为2.5%；多组分动态配气系统MF-5B0-100%，不确定度为U=1.0%，准确度等级为k=2；秒表ZBY215-84和绝缘电阻表SE7-2、ZC25-3.四、计量标准的主要技术指标硫化氢气体检测仪的检定校准方法是使用硫化氢标准气体进行直接测量，准确度等级为k=2.五、环境条件计量标准的环境条件应符合JJG695—2003《硫化氢气体检测仪检定规程》的要求。
六、计量标准的量值溯源和传递框图硫化氢气体检测仪的量值溯源和传递框图如下图所示。
七、计量标准的重复性试验计量标准的重复性试验应符合JJG695—2003《硫化氢气体检测仪检定规程》的要求。
八、计量标准的稳定性考核计量标准的稳定性考核应符合JJG695—2003《硫化氢气体检测仪检定规程》的要求。
第二章：硫化氢监测与防护设备
碳纤维瓶体及瓶阀
• 全面罩 • 采用聚碳酸酯材料， 透明度高、耐磨性强、 具有防雾功能， • 网状头罩式佩戴方式， 佩戴舒适、方便，胶 体采用硅胶，无毒、 无味、无剌激，气密 性能好。
• 大表盘、具有夜视功能， 配有橡胶保护罩，用以指 示空气瓶的实际压力 • 防止可能出现的由于压力 过低不能退出危险区的风 险。 • 当气瓶 压力低于报警压力 时 ，报警哨发出报警。产 品出厂时，报警压力已调 整在4—6MPa 。
第二章
硫化氢监测与防护设备
中原油田培训中心普光项目部
主要内容
• 1、硫化氢监测设备 • 2、呼吸保护设备 • 3、普光监测仪器简介
1
2
硫化氢监测设备
一、硫化氢的监测方法 二、移动式硫化氢气体检测仪 三、便携式硫化氢气体检测仪 四、固定式硫化氢监测报警仪
2012
3
一、硫化氢的监测方法
• 硫化氢在低浓度（0.13-4.6ppm)时可闻到 臭鸡蛋味，当浓度达到4.6ppm时，会使人 的嗅觉钝化。如果硫化氢在空气中的含量 达到100ppm以上，嗅觉会迅速钝化，而感 觉不到空气中硫化氢的存在。 • 因此根据嗅觉器官来判断硫化氢是否存在 是极不可靠和十分危险的，普光现场决不 允许凭嗅觉判断硫化氢是否存在。 • 应该采用监测仪器来确定的存在及其浓度。
1
11
实例：Mini Pac C190TOX型检测报
警仪
北京科力恒安全设备有限责任公司
1、用途：是一种个人便携式气体检测报警 仪，适用于在工矿环境中连续检测硫化 氢气体。它的传感器反应灵敏，采用液 晶屏以ppm形式直接显示环境中的硫化 氢气体浓度，如果被测空气中的H2S气体 浓度超过设定的报警值，仪器将发出声 光报警。
1、接受正确使用ቤተ መጻሕፍቲ ባይዱ压式呼吸器方法 的指导和培训。了解正压式呼吸器限制
硫化氢探头的原理
硫化氢探头的原理
硫化氢探头是一种用来检测硫化氢(H2S)气体浓度的传感器。
硫化氢是一种有毒、易燃气体，具有刺激性和窒息性，在工业生产和环境监测中具有重要的应用。
硫化氢探头的原理主要基于电化学和光学两种方法。
电化学方法是硫化氢探头常用的原理之一。
其原理是通过气体与电极表面的反应产生电流，并根据电流的大小来测量硫化氢气体的浓度。
硫化氢探头通常由两个电极组成，一个是工作电极，另一个是参比电极。
工作电极上覆盖有一种特殊的材料，例如金属氧化物或半导体材料，可以与硫化氢气体发生反应。
当硫化氢气体接触到工作电极上的材料时，会引起电极表面的氧化或还原反应，产生电流。
通过测量电流的大小，可以推断出硫化氢气体的浓度。
参比电极通常是一个稳定的电极，用来提供一个稳定的电势参考，以保证电极反应的可靠性和稳定性。
另一种常用的原理是光学方法。
硫化氢探头采用光学方法是因为硫化氢气体可以与某些化学物质发生反应，并产生特定的光谱信号。
一般来说，硫化氢探头中会有一个感光元件，例如光电二极管或光敏电阻。
当硫化氢气体接触到感光元件上的化学物质时，会引起化学物质的颜色变化或发生化学反应，从而改变感光元件对光的吸收能力。
通过测量感光元件对光信号的响应，可以推断出硫化氢气体的浓度。
总体来说，硫化氢探头的原理基于硫化氢气体与特定材料或化学物质的反应，利用电化学或光学方法测量反应产生的电流或光信号，从而确定硫化氢气体的浓度。
硫化氢探头在工业生产、环境监测等领域具有重要的应用，对于保障人体健康和环境安全具有重要的意义。
硫化氢分析仪的原理
硫化氢分析仪的原理我们常说的硫分析仪实际包括硫化氢分析仪和总硫分析仪。
硫化氢分析仪是分析气体中硫化氢含量的仪器，根据测量原理的不同，硫化氢分析仪有如下几种类型。
①醋酸铅纸带法硫化氢分析仪。
它具有精确可靠，价格适中的优点，广泛用于硫化氢含量分析，是国标GB/T18605-2001规定的天然气中硫化氢含量测定方法。
②紫外吸收法硫化氢分析仪。
它可同时测量硫化氢和二氧化硫的含量，常用于硫磺回收装置，测量硫化氢和二氧化硫的比值。
用于酸性气体和空气的进料配比。
由于价格较贵，一般不用于单独测量硫化氢的含量。
气相色谱法硫化氢分析仪。
采用TCD检测器可测量常量硫化氢，采用FPD检测器可测量为了硫化氢，常用于包括硫化氢在内的原料气体的全组分分析。
由于价格昂贵，一般不用于单独测量硫化氢。
电化学法硫化氢检测仪。
它测量精度不高，价格较低，一般用于有毒气体监测报警系统，不能作为在线分析仪器使用。
总硫分析仪——是用来分析样品中无机硫和有机硫总含量的仪器。
根据测量原理的不同，总硫分析仪有下述几种类型：①醋酸铅纸带法总硫分析仪;LD-331②化学发光法总硫分析仪;LD-330③微库仑滴定法总硫分析仪;④气相色谱法总硫分析仪。
⑤紫外荧光法总硫分析仪前三种方法只能测得总硫含量，气相色谱法可测得各种硫化物的含量。
微库仑滴定法总硫分析仪、化学发光法总硫分析仪常用于实验室分析中。
随着紫外荧光法总硫分析仪、气相色谱法总硫分析仪的推广，醋酸铅纸带法总硫分析仪已应用正在逐步减少。
10.1醋酸铅纸带法硫化氢和总硫分析仪测量原理当恒定流量的气体样品从浸有醋酸铅的纸带上面流过时，样气中的硫化氢与醋酸铅发生化学反应生成硫化铅褐色斑点，反应式如下：H2S+PbAC2一PbS+2HAC反应速率即纸带颜色变暗的速率与样气中H2S浓度成正比，利用光电检测系统测得纸带颜色变暗的平均速率，即可得知样气中的H2S的含量。
H2S分析仪每隔一段时间移动纸带，以便进行连续分析，新鲜纸带暴露在样气中的这段时间叫做测量分析周期时间（一般为3min 左右）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫化氢检测仪工作原理
什幺是硫化氢检测仪
半导体技术硫化氢气体探测器被设计用以监测环境空气中硫化氢气体的浓度，它的测量范围从标准型的0-20/50/100ppm（可在工作现场调节）到高测量范围型的10，000ppm。
该产品采用固体金属氧化物半导体传感技术。
传感器由两片薄片组成：一片是加热片，另一片是对硫化氢气体敏感的气敏片。
两片薄片都以真空镀膜的方式安装在一个硅芯片上。
加热片将气敏片的工作温度提升到能对硫化氢气体反应的水平。
气敏片上有金属氧化物，可动态地显示硫化氢气体浓度的变化。
其敏感性可从十亿分之一到百分之一。
本产品坚固耐用，在绝大多数工业环境中都能保持稳定工作十年以上。
特点
1、坚固耐用，对恶劣气候有强大的耐受力
2、使用寿命长。
