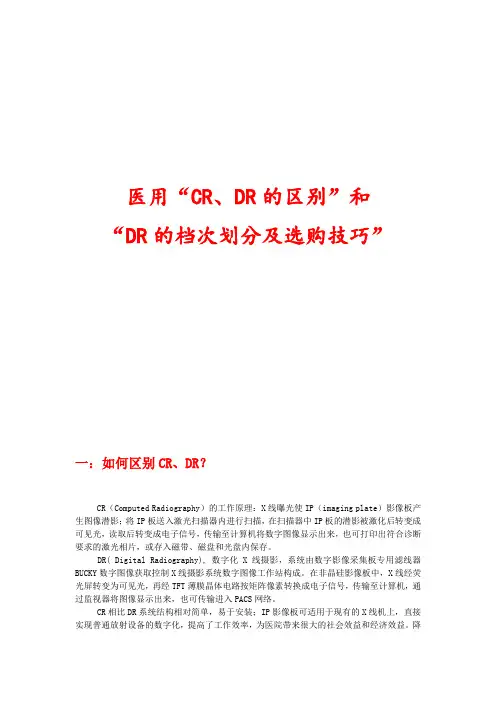

医用CR、DR的区别

CR、DR的区别一：如何区别CR、DR？CR（Computed Radiography）的工作原理：X线曝光使IP（imaging plate）影像板产生图像潜影；将IP板送入激光扫描器内进行扫描，在扫描器中IP板的潜影被激化后转变成可见光，读取后转变成电子信号，传输至计算机将数字图像显示出来，也可打印出符合诊断要求的激光相片，或存入磁带、磁盘和光盘内保存。

DR( Digital Radiography), 数字化X线摄影，系统由数字影像采集板专用滤线器BUCKY数字图像获取控制X线摄影系统数字图像工作站构成。

在非晶硅影像板中，X线经荧光屏转变为可见光，再经TFT薄膜晶体电路按矩阵像素转换成电子信号，传输至计算机，通过监视器将图像显示出来，也可传输进入PACS网络。

CR相比DR系统结构相对简单，易于安装；IP影像板可适用于现有的X线机上，直接实现普通放射设备的数字化，提高了工作效率，为医院带来很大的社会效益和经济效益。

降低病人受照剂量，更安全。

CR对骨结构，关节软骨及软组织的显示明显优于传统的X片成像；易于显示纵膈结构，如血管和气管；对肺结节性病变的检出率高于传统X线成像；在观察肠管积气、气腹和结石等含钙病变优于传统X线图像；用于胃肠双对比造影在显示胃小区，微小病变和肠粘膜皱襞上，CR（数字胃肠）优于传统X线图像。

CR是数字X线摄影DR是计算机X线摄影1．CRCR是X线平片数字化的比较成熟技术，目前已在国内外广泛应用。

CR系统是使用可记录并由激光读出X线成像信息的成像板（imaging plate；IP）作为载体，以X线曝光及信息读出处理，形成数字或平片影像。

目前的CR系统可提供与屏---片摄影同样的分辨率。

CR系统实现常规X线摄影信息数字化，使常规X线摄影的模拟信息直接转换为数字信息；能提高图像的分辨、显示能力，突破常规X线摄影技术的固有局限性；可采用计算机技术，实施各种图像后处理（post-processing）功能，增加显示信息的层次；可降低X 线摄影的辐射剂量，减少辐射损伤；CR系统获得的数字化信息可传输给较低存档与传输系统（picturearchiving and communicating system；PACS），实现远程医学（tele-medicine）。

2．DRDR是在X线电视系统的基础上，利用计算机数字化处理，使模拟视频信号经过采样、模/数转换（analog to digit，A/D）后直接进入计算机中进行存储、分析和保存。

X线数字图像的空间分辨率高、动态范围大，其影像可以观察对比度低于1%、直径大于2MM的物体，在病人身上测量到的表面X 线剂量只有常规摄影的1/10。

量子检出率（detective quantum efficicncy；DQE）可达60%以上。

X线信息数字化后可用计算机进行处理。

通过改善影像的细节、降低图像噪声、灰阶、对比度调整、影像放大、数字减影等，显示出未经处理的影像中所看不到的特征信息。

借助于人工智能等技术对影像作定量分析和特征提取，可进行计算机辅助诊断。

数字X线摄影包括硒鼓方式、直接数字X线摄影（direct digital radiography；DDR）、电荷耦合器件（charge coupled device；CCD）摄像机阵列方式等多种方式。

数字图像具有较高分辨率，图像锐利度好，细节显示清楚；放射剂量小，曝光宽容度大，并可根据临床需要进行各种图像后处理等优点，还可实现放射科无胶片化，科室之间、医院之间网络化，便于教学与会诊。

直接数字化放射摄影（Digital Radiography，简称DR），是上世纪九十年代发展起来的X线摄影新技术，具有更快的成像速度、更便捷的操作、更高的成像分辨率等显著优点，成为数字X线摄影技术的主导方向，并得到世界各国的临床机构和影像学专家认可。

近年来随着技术及设备的日益成熟，DR在世界范围内得以迅速推广和普及应用，逐渐成为医院的必备设备之一。

临床界和工程界专家普遍认为，DR 设备将成为高水平数字化影像设备的终极产品。

DR主要由X-线发生器(球管)、探测器(影像板/采样器)、采集工作站(采像处理计算机/后处理工作站)、机械装置等四部分组成；DR之所以称为“直接数字化放射摄影”的实质就是不用中间介质直接拍出数字X-光像；其工作过程是：X线穿过人体(备查部位)投射到探测器上，然后探测器将Ｘ线影像信息直接转化为数字影像信息并同步传输到采集工作站上，最后利用工作站的医用专业软件进行图像的后处理。

DR系统能够有效降低临床医生的劳动强度，提高劳动效率，加快患者流通速度；相对于普通的屏／胶系统来说，采用数字技术的DR，具有动态范围广、曝光宽容度宽的特点，因而允许摄影中的技术误差，即使在一些曝光条件难以掌握的部位，也能获得很好的图像；由于直接数字化的结果，拍摄的X光片信息量大大丰富，可以根据临床需要进行各种图像后处理，如各种图像滤波、窗宽窗位调节、放大漫游、图像拼接以及距离、面积、密度测量等丰富的功能，为影像诊断中的细节观察、前后对比、定量分析提供技术支持，改变了以往X光平片固定影像的局限性，提供了大量临床诊断信息；由于其大尺寸、多像素成像板的贡献，大大提高了X光胶片的清晰度及细节分辨率，成像综合水平远远超过普通X 光平片；同时有助于实现普通X线摄影图像的数字化存储和远距离调阅、交流等方便应用。

依据探测器的构成材料和工作原理，DR主要分为三大技术：CCD、一线扫描、非晶体平板(非晶硒、非晶硅+碘化铯/非晶硅+氧化钆)。

一、CCD：由于物理局限性，专家们普遍认为大面积平板采像CCD 技术不胜任，而且CCD设备在图像质量上较非晶硅/硒平板设备有一定差距，但是相对有价格优势；世界上还有几个厂家用此技术如Swissray。

二、一线扫描：也称一维线扫描技术，由俄罗斯科学院核物理研究所发明，也就是国内中兴航天在生产的DR；有受照剂量低、设备造价相对平板技术更低廉的优点，但也存在成像时间长（数秒）、空间分辨率低（刚推出时是1mm/lp）以及X线使用效率低的致命缺陷；成像质量较差而且病人会接受大量不必要的辐射。

三、非晶平板：非晶硒/非晶硅；主要由非晶硒层(a-Se)/非晶硅层(a-Si)加薄膜半导体阵列(TFT)构成。

1.a-Si (非晶硅平板探测器) -- 两步数字转换技术，X-光子先变成可见光然后用光电管探测而转化为数字信号。

主流厂商包括飞利浦、西门子、GE等。

因为涂层技术不同又分为非晶硅+碘化铯平板和非晶硅+氧化钆平板。

2.a-Se (非晶硒平板探测器) -- 一种所谓直接探测技术，X-光子在硒涂料层变成电信号被探测而直接转化为数字信号。

目前世界上只有美国Hologic公司拥有此技术的核心，柯达，国内友通等厂家的DR就使用这种探测器。

DR的技术进步是紧紧与影像板技术的发展相联系的。

平板的技术发展体现在两个方面：尺寸的大小及动态反应时间。

碘化铯/非晶硅型平板在这两方面都具有其他技术不可比拟的优势，是目前最成熟最主流的技术，目前世界上主要领先厂家都用这种技术。

*碘化铯/非晶硅( CsI ) + a-Si + TFT ：X 射线入射到CsI 闪烁发光晶体层时，X 射线光子能量转化为可见光子发射，可见光激发光电二极管产生电流，这电流就在光电二极管自身的电容上积分形成储存电荷；每个象素的储存电荷量和与之对应范围内的入射X 射线光子能量与数量成正比；成像速度、影像质量、工作效率等综合水平教高。

*氧化钆/非晶硅(Gd2O2S) + a-Si + TFT ：工作过程与上相似，只是碘化铯被氧化钆取代；由于技术原因其原始图像为12 Bit／4096灰阶，A/D转换为14Bit；工艺成本较低，但综合技术水平比碘化铯板差。

*非晶硒a-Se+TFT：入射的X 射线光子在硒层中产生电子空穴对，在外加偏压电场作用下，电子和空穴对向相反的方向移动形成电流，电流在薄膜晶体管中积分成为储存电荷；每一个晶体管的储存电荷量对应于入射的X 射线光子的能量与数量；工艺成本较低，但对入射X线吸收不佳，成像速度及稳定性等综合技术水平较非晶硅平板差。

各类探测器参数比较：注：目前，世界相关专家普遍认可成熟的非晶硅+碘化铯平板探测器技术；Trixell公司生产的平板探测器，因其稳定优秀的成像特质和良好的环境适应性成为DR设备的首选；由于采用世界最佳的平板探测器技术，辅以高质量球管和出色机械性能，加上功能强大的专业级后处理工作站，飞利浦/西门子成为世界公认的DR系统顶级品牌。

1、探测器：对于直接数字化X射线摄影技术来讲，决定其图像质量不仅仅是平板所采用的技术类型，同时还有平板的DQE、采集矩阵、采集灰阶、空间分辨率、最小像素尺寸等重要因素，每个因素都很重要；在相同的图像尺寸时，采集矩阵越大，像素尺寸越小，图像分辨率越高，细小组织结构才能更好显示。

（1）材料/技术类型：碘化铯/非晶硅为主流；其中以Trixell 平板为最佳。

（2）有效尺寸：主流为17×17in或14×17in；17×17in可满足99%的病人包扩体胖病人，可一次暴光成像；而14×17in 有23%的病人不能满足,需二次曝光,增加病人射线损伤, 增加技术人员工作强度。

（3）像素矩阵：主流为2.5K×3K或3K×3K。

（4）像素尺寸：143μm/200μm；像素尺寸大小直接影响图像细腻度。

（5）空间分辨率：决定因素是探测器的尺寸和量子噪声，这从物理意义上是决定因素(当然从软件上可以内插算法得到更小的像素数,但这不是真实的像的信号,是推算的结果)；此外，射线的质量是一个不可忽视的因数。

所有平板中Trixell 平板尺寸最大，量子噪声最小。

（6）灰阶：主流是14 Bit／16,384灰阶，只有Canon等少数公司的探测板为原始图像为12 Bit／4096灰阶，A/D转换为14Bit。

（7）探测量子效率(DQE)：是输入信号转导成输出信号的效率，高探测量子效率是潜在剂量降低的基础。

数字平板探测板都具有的特性是相对于屏-片X线摄影都有较高的DQE。

同等放射剂量下，非晶硒的DQE比非晶硅的低；非晶硅探测板在剂量降低上优于非晶硒探测板。

（8）外接装置：是否需要水冷装置或其他装置2、球管：射线质量和寿命；以OPTIMUS 65 SRO 33100为最佳。

（1）焦点（2）热容量（3）高速旋转、阳级转速（4）束光器3、高压发生器：（1）功率、频率（2）输出范围（3）KV 调节（4）最短曝光时间4、控制台：（1）自动曝光控制、解剖部位摄影：一般都有。

（2）工作站屏幕：19in为主流；17in逐渐淘汰。

（3）操作系统：个人电脑级Windows系统或专业服务器级UNIX系统；对电脑稍有了解的人都明白，后者比前者有不可比拟的稳定性、高处理能力。
