第一章绪论科学技术的飞速发展，特别是信息技术、精密工程的发展，催生了众多的新工艺、新材料、新产品，给人们的生产生活带来了日新月异的变化，然而所有这些新工艺、新材料、新产品都离不开测试测量技术和精密仪器，测试测量技术是这些产品质量的重要保证，而计量是为测试测量提供标准，精密仪器是其必不可少的工具。
随着被测试系统、产品的发展水平日趋提高——速度越来越快、体积越来越小、应用覆盖范围越来越广，人们对测试测量技术及精密仪器的要求也越来越高，促使测试测量技术和测量仪器不断出现新理论、新技术和新方法。
而电阻、电容、电感是电子线路中必定使用的零部件。
在进行电子线路的设计的基础上，准确地测量这些零部件的值是极其重要的。
测量这些零部件的值，一般使用LCR测试仪。
测量电子元器件集中参数R.L.C的仪表种类较多，方法也各有不同，但都有优缺点。
一般的测量方法都存在计算复杂，不易实现自动测量而且很难实现智能化。
随着智能化仪器的发展，元器件测量也变得十分简单，不象传统的模拟万用电桥那样操作复杂、调试困难，而采用LCR自动测量仪。
这种测量仪是以微处理器为基础的智能仪器，可以自动测量无源元件的各项基本参数。
RLC参数自动测式仪不仅能自动判断元件的性质，而且能将符号图形显示出来，并显示出其值，还能测量Q、D、Z、Lp、Ls、Kp、Ks等参数，且显示出等效电路图形。
这类自动测试系统具有极强的通用性和多功能性，对于不同的测试任务，只需增减或更换挂在它上面的仪器设备，编制相应的测试软件，而系统本身不变。
这种自动测试系统特别适合于要求测试时间短而数据处理量极大的测试任务中，以及测试现场对操作人员有害或操作人员参与会产生人为误差的测试场合。
因其具有很多传统仪器所不具备的优点，故RLC自动测试仪现在应用越来越广泛。
第二章方案设计与论证RLC参数的测量方法主要有电桥法.谐振法.伏安法三种。
电桥法具有较高的测量精确度，因而被广泛采用，而且电桥已派生出许多类型。
基于单片机电阻电容电感测量
基于单片机电阻电容电感测量基于单片机的电阻、电容和电感的测量是一种常见的电子设计任务，特别是在嵌入式系统和传感器应用中。
以下是简要的介绍，具体实现方式可能因应用、单片机型号和测量精度的要求而有所不同。
1. 电阻测量：使用单片机进行电阻测量的一种方法是通过构建电压分压电路，然后使用模拟输入通道或模数转换器（ADC）来测量分压后的电压。
基本步骤如下：•构建电压分压电路，将待测电阻与已知电阻串联。
•通过单片机的ADC模块测量分压电路的电压。
•使用欧姆定律和分压电路的关系计算待测电阻的阻值。
2. 电容测量：电容测量可以通过测量充放电时间常数来实现。
具体步骤如下：•将待测电容与已知电阻组成一个RC电路。
•使用单片机的定时器来测量电容充电或放电的时间常数。
•通过时间常数和电阻值计算电容值。
3. 电感测量：电感测量一般使用LC振荡电路来实现。
具体步骤如下：•将待测电感与已知电容组成LC振荡电路。
•通过单片机的定时器来测量振荡周期。
•通过振荡频率和已知电容值计算电感值。
注意事项：1.校准：对于精度要求较高的测量，建议在使用前进行校准。
2.信噪比：在测量中要注意信号质量和干扰，尤其是在电容和电感的测量中。
3.电源电压：确保单片机和测量电路的供电电压稳定。
4.选择合适的元件值：为了提高测量的精度，选择合适的已知电阻、电容和电感值。
5.滤波：可以在测量结果中引入滤波以降低噪声。
这仅仅是一个简要的概述，具体的实现可能因项目要求和硬件平台而有所不同。
在设计时，请仔细考虑电路的特性和单片机的性能。

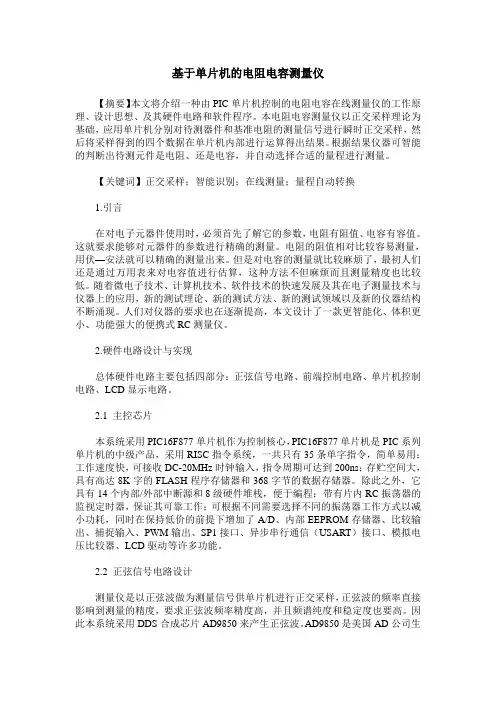

基于单片机的电阻电容测量仪
基于单片机的电阻电容测量仪【摘要】本文将介绍一种由PIC单片机控制的电阻电容在线测量仪的工作原理、设计思想、及其硬件电路和软件程序。
本电阻电容测量仪以正交采样理论为基础，应用单片机分别对待测器件和基准电阻的测量信号进行瞬时正交采样，然后将采样得到的四个数据在单片机内部进行运算得出结果。
根据结果仪器可智能的判断出待测元件是电阻、还是电容，并自动选择合适的量程进行测量。
【关键词】正交采样；智能识别；在线测量；量程自动转换1.引言在对电子元器件使用时，必须首先了解它的参数，电阻有阻值、电容有容值。
这就要求能够对元器件的参数进行精确的测量。
电阻的阻值相对比较容易测量，用伏—安法就可以精确的测量出来。
但是对电容的测量就比较麻烦了，最初人们还是通过万用表来对电容值进行估算，这种方法不但麻烦而且测量精度也比较低。
随着微电子技术、计算机技术、软件技术的快速发展及其在电子测量技术与仪器上的应用，新的测试理论、新的测试方法、新的测试领域以及新的仪器结构不断涌现。
人们对仪器的要求也在逐渐提高，本文设计了一款更智能化、体积更小、功能强大的便携式RC测量仪。
2.硬件电路设计与实现总体硬件电路主要包括四部分：正弦信号电路、前端控制电路、单片机控制电路、LCD显示电路。
2.1 主控芯片本系统采用PIC16F877单片机作为控制核心，PIC16F877单片机是PIC系列单片机的中级产品，采用RISC指令系统，一共只有35条单字指令，简单易用；工作速度快，可接收DC-20MHz时钟输入，指令周期可达到200ns；存贮空间大，具有高达8K字的FLASH程序存储器和368字节的数据存储器。
除此之外，它具有14个内部/外部中断源和8级硬件堆栈，便于编程；带有片内RC振荡器的监视定时器，保证其可靠工作；可根据不同需要选择不同的振荡器工作方式以减小功耗，同时在保持低价的前提下增加了A/D、内部EEPROM存储器、比较输出、捕捉输入、PWM输出、SP1接口、异步串行通信（USART）接口、模拟电压比较器、LCD驱动等许多功能。
基于单片机的电阻、电感、电容测量仪在实验教学中的设计应用
实 验 平 台
高 教 学 刊 Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｈｉ ｇ ｈ ｅ ｒ Ｅ ｄ ｕ ｃ ａ ｔ ｉ ｏ ｎ
２ ０ １ ５年 １ 期

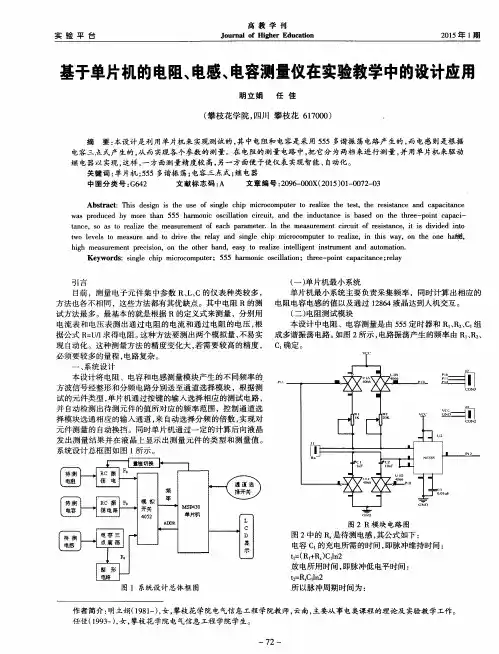

基于单片机的电阻、 电感、 电容测量仪在实验教学中的设计应用
明 立 娟 任 佳
（ 攀枝花学 院 ， 四川 攀枝花 ６ １ ７ ０ ０ ０ ）
ｔ ａ ｎ ｃ ｅ ，Ｓ Ｏ ａ ｓ ｔ ｏ ｒ ｅ ａ ｌ ｉ ｚ ｅ ｔ ｈ ｅ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｏ ｆ ｅ ａ ｃ ｈ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ．Ｉ ｎ ｔ ｈ ｅ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｏ ｆ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ，ｉ ｔ ｉ ｓ ｄ ｉ ｖ ｉ ｄ ｅ ｄ ｉ ｎ ｔ ｏ
摘 要： 本 设计 是利 用单 片机 来 实现 测试 的 ， 其 中电 阻和 电容是 采 用 ５ ５ ５多谐 振 荡 电路 产 生 的 ， 而 电感 则是 根据 电容 三点 式产 生的 ， 从 而 实现 各 个参 数 的测量 。在 电 阻的测 量 电路 中， 把 它分 为 两档 来进行 测 量 ， 并 用 单 片机 来驱 动 继 电器 以实现 ， 这样 ， 一 方面测 量精 度较 高 ， 另一方 面便 于使仪 表 实现 智能 、 自动化 。 关键 词 ： 单 片机 ； ５ ５ ５多谐 振 荡 ； 电容 三点 式 ； 继 电器 中图 分类 号 ： Ｇ ６ ４ ２ 文献标 志码 ： Ａ 文 章编 号 ： ２ ０ ９ ６ — ０ ０ ０ ｘ（ ２ ０ １ ５ ） ０ １ — ０ ０ ７ ２ — ０ ３
基于单片机电阻电容电感测量
基于单片机电阻电容电感测量基于单片机电阻电容电感测量引言：单片机是一种集成电路芯片，具有处理、存储和控制功能。
在电子领域中，单片机常被用于各种测量和控制需求，其中包括电阻、电容和电感的测量。
本文将重点讨论基于单片机的电阻、电容和电感测量技术，探讨其原理、应用及可能的改进方向。
一、电阻测量电阻是电流通过的阻力，是电路中常见的元件之一。
在电子设计和维修中，准确测量电阻是十分必要的。
基于单片机的电阻测量技术通过利用单片机内部的模拟-数模转换器（ADC）和电压比较器实现。
1.工作原理基于单片机的电阻测量原理非常简单。
将待测电阻接入单片机的引脚和电源之间，形成一个简单的电路。
通过单片机的ADC来测量电路两端的电压。
根据欧姆定律，电阻值可以通过电压和电流的比值得到。
通过测量电压和已知电流值，可以计算出电阻值。
2.应用领域基于单片机的电阻测量技术广泛应用于电子设备维修和实验室测量中。
当我们需要检测电路板上的电阻是否正常工作时，可以使用这种技术。
该技术还在温度传感器、压力传感器和其他各种传感器中起到关键作用。
3.改进方向目前，基于单片机的电阻测量技术已经相对成熟。
然而，随着技术的进步，我们可以考虑一些改进方向。
可以进一步提高测量的精确度和稳定性，以适应更高精度要求的应用。
还可以研究如何通过改变测量电路的结构和参数，来实现对特定类型电阻的测量。
二、电容测量电容是电路中的存储元件，用于储存电荷。
在电子系统中，精确测量电容对于设计和故障排除十分重要。
基于单片机的电容测量技术通过使用单片机的定时器和IO口来实现。
1.工作原理基于单片机的电容测量原理基于充放电过程。
将待测电容通过一个电阻与单片机的引脚相连。
单片机通过IO口将引脚置为高电平，电容开始充电。
当电容充电到一定电压后，单片机将引脚置为低电平，开始计时。
当电容放电到低电平后，单片机停止计时。
通过测量计时的时间，可以计算出电容值。
2.应用领域基于单片机的电容测量技术在电子系统设计和故障排查中广泛应用。

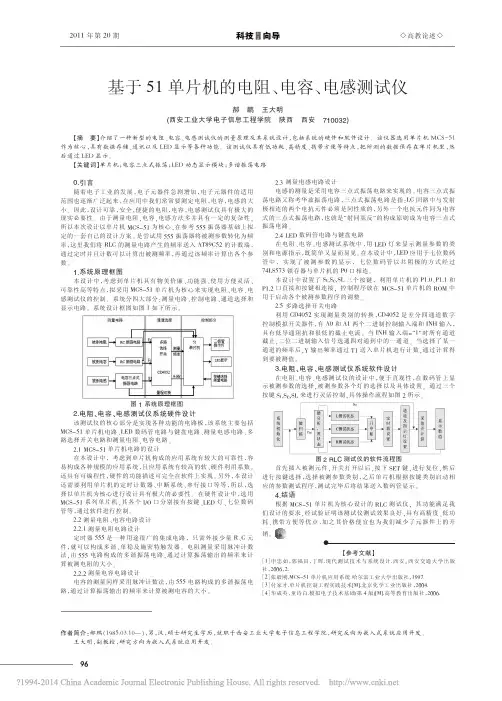

基于51单片机的电阻_电容_电感测试仪_郝鹏
2011年第20期●0.引言随着电子工业的发展，电子元器件急剧增加，电子元器件的适用范围也逐渐广泛起来，在应用中我们常常要测定电阻，电容，电感的大小。
因此，设计可靠，安全，便捷的电阻，电容，电感测试仪具有极大的现实必要性。
由于测量电阻，电容，电感方法多并具有一定的复杂性，所以本次设计以单片机MCS-51为核心，在参考555振荡器基础上拟定的一套自己的设计方案。
是尝试用555振荡器将被测参数转化为频率，这里我们将RLC 的测量电路产生的频率送入AT89C52的计数端，通过定时并且计数可以计算出被测频率，再通过该频率计算出各个参数。
1.系统原理框图本设计中，考虑到单片机具有物美价廉、功能强、使用方便灵活、可靠性高等特点，拟采用MCS-51单片机为核心来实现电阻、电容、电感测试仪的控制。
系统分四大部分：测量电路、控制电路、通道选择和显示电路。
系统设计框图如图1如下所示。
图1系统原理框图2.电阻、电容、电感测试仪系统硬件设计该测试仪的核心部分是实现各种功能的电路板，该系统主要包括MCS-51单片机电路、LED 数码管电路与键盘电路、测量电感电路、多路选择开关电路和测量电阻、电容电路。
2.1MCS-51单片机电路的设计在本设计中，考虑到单片机构成的应用系统有较大的可靠性，容易构成各种规模的应用系统，且应用系统有较高的软、硬件利用系数。
还具有可编程性，硬件的功能描述可完全在软件上实现。
另外，本设计还需要利用单片机的定时计数器、中断系统、串行接口等等，所以，选择以单片机为核心进行设计具有极大的必要性。
在硬件设计中，选用MCS-51系列单片机，其各个I/O 口分别接有按键、LED 灯、七位数码管等，通过软件进行控制。
2.2测量电阻、电容电路设计2.2.1测量电阻电路设计定时器555是一种用途很广的集成电路，只需外接少量R 、C 元件，就可以构成多谐、单稳及施密特触发器。
电阻测量采用脉冲计数法，由555电路构成的多谐振荡电路，通过计算振荡输出的频率来计算被测电阻的大小。
基于单片机STC89C52的电阻测量系统设计
根据测量 的精度和端 口的要求，系统选用ＴＬＣ２５４３作为Ａ／ 图 ２ ＭＣＵ控 制及 显 示 电路
Ｄ转换器 。ＴＬＣ２５４３是ＴＩ公司的１２位串行模 数转换器 ，使用开关
电容逐次逼 近技 术完 成Ａ／Ｄ转 换过程 ，工作温 度 范围内１０ｌａ Ｓ ３ 系统 软件 设计
转 换时间，ｌ１个模拟输入通 道，３路内置 自测试 方式 ，采样率为
用户。可用５Ｖ电压编程，没有两种 电源的要求 ，改写时不拔下芯
片，适合许多嵌入式控制领域 。工作电压范围宽 （２．７Ｖ～６Ｖ），全
静态工作，工作频率宽在ＯＨｚ￣２４ＭＨｚ之 间Ｌ￣，８７５１／８７Ｃ５１等５１系
列的６ＭＨｚ￣Ｉ２ＭＨｚ更具有灵活性，系统工作频率能快能慢。
１．２ Ａ／Ｄ转 换器 的选择
片机 进行数据传送 。 ２．３ ＭＣＵ控 制及 显 示电路设 计
系 统 选 用 ＳＴＣ８９Ｃ５２作 为 ｍＣＵ处 理 器 ，其 主 要 特 点 ：
单片机 系统 电路如图２所 示。该模块 是整 个系统的核心，主
ＳＴＣ８９Ｃ５２与ＭＣＳ－５１系列 的单片机在 指令系 统和引脚上完全 兼 要 由ＳＴＣ８９Ｃ５２单片机、电机驱 动和ｕＬＮ２ｏ０３和ｌ２８６４液 晶显示器
辨 率达４０９６。程 序设计 采用模 拟通 道ＡＩＮＯ端 ，并用 高测试精度 ．以及电路 的稳定性 。图
中ＯＰ０７的３脚为放大后 的采样 电压输入端 ，输入 的模拟 电压 经
ＴＬＣ２５４３进进行Ａ／Ｄ后。数字量 以ＳＰＩ总线 数据传输 的方式与单
图１ 系统总体设计框 图 １．１ ＭＣＵ处 理器 的选择
作复杂。本系统采用通用单片机ＳＴＣ８９Ｃ５２实现 １Ｑ １ＯＭＱ电阻量 ＩＯＫ￣ＩＩＯＭ之间的量程 的自动切换 。在 电路 中被测 电阻Ｒｘ将和一
基于单片机的电阻电容参数测量装置设计
