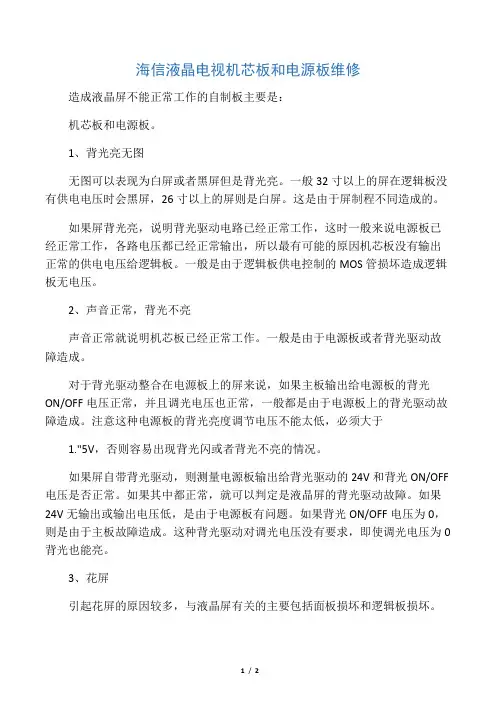

海信液晶电视机芯板和电源板维修造成液晶屏不能正常工作的自制板主要是:机芯板和电源板。
1、背光亮无图无图可以表现为白屏或者黑屏但是背光亮。
一般32寸以上的屏在逻辑板没有供电电压时会黑屏,26寸以上的屏则是白屏。
这是由于屏制程不同造成的。
如果屏背光亮,说明背光驱动电路已经正常工作,这时一般来说电源板已经正常工作,各路电压都已经正常输出,所以最有可能的原因机芯板没有输出正常的供电电压给逻辑板。
一般是由于逻辑板供电控制的MOS管损坏造成逻辑板无电压。
2、声音正常,背光不亮声音正常就说明机芯板已经正常工作。
一般是由于电源板或者背光驱动故障造成。
对于背光驱动整合在电源板上的屏来说,如果主板输出给电源板的背光ON/OFF电压正常,并且调光电压也正常,一般都是由于电源板上的背光驱动故障造成。
注意这种电源板的背光亮度调节电压不能太低,必须大于1."5V,否则容易出现背光闪或者背光不亮的情况。
如果屏自带背光驱动,则测量电源板输出给背光驱动的24V和背光ON/OFF 电压是否正常。
如果其中都正常,就可以判定是液晶屏的背光驱动故障。
如果24V无输出或输出电压低,是由于电源板有问题。
如果背光ON/OFF电压为0,则是由于主板故障造成。
这种背光驱动对调光电压没有要求,即使调光电压为0背光也能亮。
3、花屏引起花屏的原因较多,与液晶屏有关的主要包括面板损坏和逻辑板损坏。
面板损坏造成的花屏最常见的是由于液晶屏从内部碎裂,造成花屏。
并且这种花屏一般都是由于局部损坏造成,面板未损坏的地方还可以正常显示。
而由于逻辑板造成的花屏则一般会在整个屏上都存在,或者在屏上显示出有规则的从上到下整个区域都显示不正常。
逻辑板故障一般不会造成屏上不规则的花屏现象。
机芯板故障造成的花屏现象一般也会在整个屏上都存在。
但是可能会在某个特定的颜色下表现较轻。
最常见的是DDR和主芯片通信不好造成的花屏。
这种情况下整机的无信号蓝屏图像是完全正常的,但是一旦显示正常的图像就会发现图像不正常,花屏。
海信LED55K720UC_LED65K720UC(MT5508机芯)液晶彩电维修手册

R多媒体产品维修手册LED55K720UC、LED65K720UC主板方案:MT5508电源方案:HLP-5565WD(55尺寸)HLP-5565WC(65尺寸)多媒体研发中心2015.03目录LED55K720UC、LED65K720UC (3)一、产品介绍 (3)(一)、产品外观介绍 (3)外观图: (3)端子图: (4)(二)、产品功能规格、特点介绍 (5)技术参数: (5)视频支持格式: (6)HDMI、分量输入端口支持的信号格式: (6)(三)、产品差异介绍 (6)主板差异: (6)电源板差异: (7)二、产品方案概述 (7)整机内部图 (7)LED55K720UC (7)LED65K720UC (8)整机信号流程图 (8)电源分配图 (10)三、主板原理说明 (11)主板实物图 (11)主板电路原理图 (12)四、电源板原理说明 (31)A、产品介绍: (31)B、方案概述: (32)C、分部原理说明: (33)D、常见故障现象分析: (36)E、集成电路芯片的管脚电压、参考数值、功能简介: (37)五、产品爆炸图及明细 (38)LED55K720UC (38)LED65K720UC (39)六、软件升级方法 (40)A、MTK系列机型信息汇总: (40)B、MTK系列方式使用的调试工具以及相关软件工具介绍。
(42)C、如何使用U盘升级: (43)D、升级完成之后的维护工作。
(49)E、如何获取有效的Log信息? (50)F、故障板的常规判断方法: (52)液晶电视服务手册LED55K720UC、LED65K720UC一、产品介绍(一)、产品外观介绍外观图:(因拍摄技术有限,图片仅供参考)LED55K720UCLED65K720UC端子图:(二)、产品功能规格、特点介绍技术参数:视频支持格式:HDMI、分量输入端口支持的信号格式:(三)、产品差异介绍LED55K720UC180545 液晶屏\HD550FU-B51\S0\ROH180160 主板组件\RSAG2.908.6264-01\ROH179907 电源板组件\RSAG2.908.6154-05\ROHLED65K720UC179681 主板组件\RSAG2.908.6264\ROH179905 电源板组件\RSAG2.908.6154-04\ROH180441 液晶屏\HD650FU-B51\S0\ROH主板差异:RSAG2.908.6264比RSAG2.908.6264-01多一个插座,位号为XP8,物料号为:1061529 片式插座\FI-RES-HF-41\TP\JK\ROH电源板差异:RSAG2.908.6154-05较 RSAG2.908.6154-04电源板少了:初级整流桥VB802;初级PFC部分:MOS 管:V811;贴片稳压二极管VZ813;贴片电阻R837、R816、R840、R873贴片三极管V813、贴片二极管:VD816。
海信电视机解码板维修手册

海信电视机解码板维修手册(限供内部使用)版本:2005年9月青岛赛维家电服务产业有限公司目录一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类三、解码板维修工具说明四、工具使用的注意事项五、解码板维修故障实例六、解码板流程框图一、海信解码板型号与机型对照表二、海信解码板维修适用基板分类注1:维修时需将总线中203项由07调为0C 注2:维修时需将CPU 由TELE-VIDEO 2002-001更换为TELE-VIDEO 2002-002注3:由于trident 胶片机芯与NDSP 胶片机芯的主板上高频处理电路有差异,所以更换时会出现无信号问题,所以只能维修三无、光栅异常、无字符等显示方面的故障。
三、解码板维修工具说明鉴于解码板、平板产品的维修已进入维修期,由于贴片元件双面印制板不同于普通立插单面印制板的维修工具,首先说明解码板所需的维修工具:1.热风枪(台式),配件含有启拔器、各种风口喷嘴,装配支架2.电控恒温防静电烙铁,配件带有防静电烙铁架,擦锡棉,烙铁头(配备刀口形、尖头形两种烙铁头可根据实际情况选择使用)3.防静电手套,手腕(分有绳、无绳两种可选择使用)4.示波器(频率为20M 以上、双跟踪的最好)、万用表(数字式)5.台灯式放大镜6.高清信号发生器(HDTV)或普通信号发生器(必须有彩条信号输出),亦可用DVD 代替(要求有VIDEO、S-VIDEO、YCrCb、YPrPb、VGA 等信号输出)7.防静电镊子、细焊丝(直径0.8-1.2mm)、免清洗助焊剂、酒精等板号机型RSAG7.820.0590TDF2988G RSAG7.820.151/201DP2906G/TDF2901RSAG7.820.307DP2906H/TDF2908S RSAG7.820.422DP2910L/DP2908U RSAG7.820.083/147DP2999/DP2999G/ITV2911RSAG7.820.147DP3499/DP3490/DP2902H/TDC2901/ITV-2988/DP2999(A)RSAG7.820.147-1ITV2901C/ITV-2911H/DP2999/DP2999G\ITV2911RSAG7.820.0528DP3488RSAG7.820.287HDP2908/HDP2906D/HDP3406D/HDP2902D/HDP2911/HDP2999D/HDP3411RSAG7.820.430HDP2919/HDP2902H/HDP2906H/HDP3406H RSAG7.820.403HDP2911G/HDP2911H/HDP2919H/HDP3411G/HDP3411H/HDP3419H RSAG7.820.503HDP2907M/HDP2910/HDP2977编号大板机型适用板号所属机芯代表机型说明1HDP2919H RSAG7.820.287飞利浦高清HDP2908RSAG7.820.403GS 高清HDP2919H 2DP2999RSAG7.820.083NDSP 胶片DP2999G RSAG7.820.147NDSP 胶片DP3499注1RSAG7.820.151philips 胶片TDF2901注2RSAG7.820.201philips 胶片DP2906G 注2RSAG7.820.307trident 胶片DP2906H 注33HDP2919RSAG7.820.430trident 高清HDP2919四、工具使用的注意事项1.热风枪:使用时注意风速、温度的调整风速在7以上不适合吹排插元件,例如立插集成电路、双排查子等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

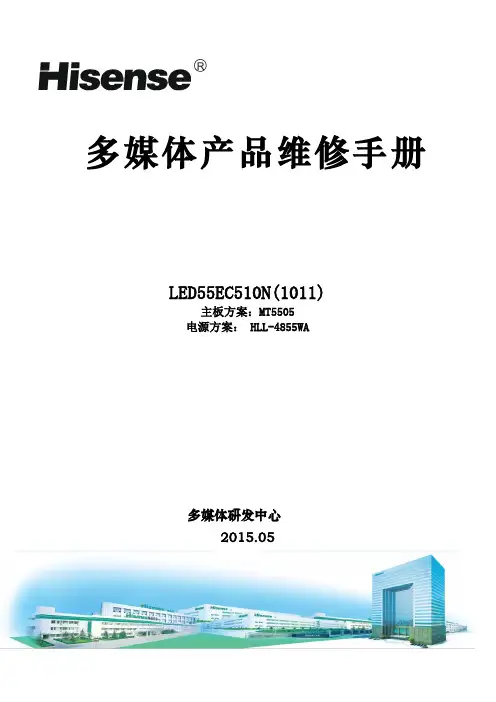

R多媒体产品维修手册LED55EC510N(1011)主板方案:MT5505电源方案: HLL-4855WA多媒体研发中心2015.05目录LED55EC510N(1011) (3)一、产品介绍 (3)(一)、产品外观介绍 (3)(二)、产品功能规格、特点介绍 (4)(三)、产品差异介绍 (5)主板差异: (5)电源板差异: (5)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (32)A、产品介绍: (32)B、方案概述 (33)C、分部原理说明 (33)D、常见故障分析 (38)E、单板检修流程 (38)五、产品爆炸图及明细 (40)六、软件升级方法 (40)MTK5505软件升级方法 (40)MTK5505工厂菜单调试说明 (50)液晶电视服务手册LED55EC510N(1011)一、产品介绍(一)、产品外观介绍外观图:(因拍摄技术有限,图片仅供参考)端子图:(二)、产品功能规格、特点介绍技术参数:视频支持格式:各端子电平特性:(三)、产品差异介绍185182液晶屏\HE550HF-F52\S2184555主板组件\RSAG2.908.6270-02\ROH170732电源板组件\RSAG2.908.5687-03\ROH主板差异:LED55EC510N(1011)主板RSAG2.908.6270-02与LED55K370(2002)主板RSAG2.908.6270-01相比除了去掉PCMCIA 卡和TF卡功能外,还有如下差异:状态代码物料描述(名称/型号/加工方式)项目文本1(位号)项目文本2(备注)184555(主板组件\RSAG2.908.6270-02\ROH)在原型组件180029(主板组件\RSAG2.908.6270-01\ROH)基础上更改,差异如下:更改前1142588 存储IC\H5TQ4G63CFR-RDC\TP\JK\ROH N61更改后1131763 片式电路\H5TQ2G63FFR-PBC\TP\JK\ROH N61更改前1142826 存储IC\H26M41103HPR\TP\JK\ROH N57 烧写主程序更改后1146985 存储IC\KLM4G1FEPD-B031\TP\JK\ROH N57 烧写主程序电源板差异:电源板组件RSAG2.908.5687-03与电源板组件RSAG2.908.5687-47可以通用。
二、产品方案概述整机内部图整机信号流程图电源分配图三、主板原理说明主板实物图接TCON主板电路原理图内部技术资料,注意保密!- 31 –四、电源板原理说明采用电源板组件RSAG2.908.5687-03。
A 、产品介绍:(一)、产品外观介绍(二)、产品功能规格、特点介绍5687电源板由100V-240V 交流电压输入,提供4路输出:主板所需的12V ,功放所需的18V ,以及两路LED 驱动电压输出。
主要性能指标:1、电源应用范围 :交流100V ~240V 50Hz/60Hz2、电源最大输出功率:Pout=130W3、电源额定输出功率:Pout=110W4、接口:开发中心标准接口 电源输出规格如下:输出电压 误差范围 电压纹波 输出电流最小值典型值 最大值 18V-0.5V~+2V300 mV0A0.5A1.5APFC 电路 LLC 电路反激电路滤波整流电路12V ±0.5V 100mV 0A 1.5A 3A LED 驱动--0mA180mA200mAB 、方案概述电源结构框架图如下:100V-240V 交流电压输入后,反激电路首先启动,12V 和18V 输出,12V 提供给主板待机电路。
当主板发送待机启动信号给电源板SW 端子后,反激电路分别提供VCC 给PFC 电路(功率因数校正电路)控制芯片NCP1608和LLC 电路控制芯片LX27901。
PFC 电路首先启动,输出380V 直流电压;当PWM 端子电压为高时,LLC 电路启动,输出两路恒流的LED 驱动电压将LED 背光点亮。
C 、分部原理说明(一)、反激电路反激电路主控芯片采用的新一代的固定频率电流型反激变换式PWM控制器NCP1271,它集成了高压启动,低待机功耗,特别是专利的软跨越技术,可以实现最低待机功耗,并保持无音频噪声。
其各个引脚的功能如下:(二)、PFC电路PFC(Power Factor Correction)即功率因数校正,主要用来表征电子产品对电能的利用效率。
功率因数越高,说明电能的利用效率越高。
该部分的作用为能够使输入电流跟随输入电压的变换。
从电路上讲为,PFC电路后大的滤波电解C829的电压将不再随着输入电压的变化而变化,而是一个恒定的值。
PFC部分主控芯片采用临界导电模式(CrM) PFC控制器NCP1608,其各引脚功能如下:管脚号管脚名称功能1 FB FB端是内部误差放大器的反相输入端。
电阻分压器的输出电压做为Vref(参考电压)来维持控制。
反馈电压用于过电压和欠电压保护。
当此管脚上施加小于Vuvp(低电压保护电压)的电压,或施加大于Vovp(过电压保护电压)的电压,或悬浮时,使芯片失效。
2 Control Control端(控制端)是内部误差放大器的输出端。
一个补偿网络连接在控制端与地之间来设定回路的带宽。
较低的带宽能产生较高的功率因数和较低的总谐波失真率(THD)。
3 Ct Ct端输出电流给外部定时电容器充电。
通过比较Ct端的电压与和来源于内部Control端的电压,电路控制电源开关的开通时间。
在开通时间的末尾,Ct端使外部定时电容放电。
4 CS CS端限制通过电源开关的的周期电流。
当CS端电压超过Vilim时,驱动断开。
连接CS端的检测电阻限制最大开关电流。
5 ZCD ZCD端检测辅助绕组的电压来检测临界导电模式操作下电感的退磁。
6 GND 模拟接地端7 DRV 整体的驱动有一个典型的12欧的电源阻抗和典型的6欧的反向阻抗。
8 Vcc Vcc端是芯片的电源端。
当Vcc超过Vcc(on)时或者低于Vcc(off)时,芯片失效。
(三)、LLC电路随着开关电源的发展,软开关技术得到了广泛的发展和应用,已研究出了不少高效率的电路拓扑,主要为谐振型的软开关拓扑和PWM型的软开关拓扑。
近几年来,随着半导体器件制造技术的发展,开关管的导通电阻,寄生电容和反向恢复时间越来越小了,这为谐振变换器的发展提供了又一次机遇。
对于谐振变换器来说,如果设计得当,能实现软开关变换,从而使得开关电源具有较高的效率。
LLC谐振电路,是我们现在所说的LLC谐振半桥电路的一个通俗的叫法,由于谐振时由于有两个L 及一个C发生谐振,故称LLC电路,因此并非是三个英文单词首字母的缩写。
下图给出了LLC谐振变换器的电路图和工作波形。
图3中包括两个功率MOSFET(S1和S2),其占空比都为0.5;谐振电容Cs,副边匝数相等的中心抽头变压器Tr,Tr的漏感Ls,激磁电感Lm,Lm在某个时间段也是一个谐振电感,因此,在LLC谐振变换器中的谐振元件主要由以上3个谐振元件构成,即谐振电容Cs,电感Ls和激磁电感Lm;半桥全波整流二极管D1和D2,输出电容Cf。
LLC变换器的稳态工作原理如下。
1、〔t1,t2〕当t=t1时,S2关断,谐振电流给S1的寄生电容放电,一直到S1上的电压为零,然后S1的体二级管导通。
此阶段D1导通,Lm上的电压被输出电压钳位,因此,只有Ls 和Cs参与谐振。
2、〔t2,t3〕当t=t2时,S1在零电压的条件下导通,变压器原边承受正向电压;D1继续导通,S2及D2截止。
此时Cs和Ls参与谐振,而Lm不参与谐振。
3、〔t3,t4〕当t=t3时,S1仍然导通,而D1与D2处于关断状态,Tr副边与电路脱开,此时Lm,Ls和Cs一起参与谐振。
实际电路中因此,在这个阶段可以认为激磁电流和谐振电流都保持不变。
4、〔t4,t5〕当t=t4时,S1关断,谐振电流给S2的寄生电容放电,一直到S2上的电压为零,然后S2的体二级管导通。
此阶段D2导通,Lm上的电压被输出电压钳位,因此,只有Ls 和Cs参与谐振。
5、〔t5,t6〕当t=t5时,S2在零电压的条件下导通,Tr原边承受反向电压;D2继续导通,而S1和D1截止。
此时仅Cs和Ls参与谐振,Lm上的电压被输出电压箝位,而不参与谐振。
6、〔t6,t7〕当t=t6时,S2仍然导通,而D1和D2处于关断状态,Tr副边与电路脱开,此时Lm,Ls和Cs一起参与谐振。
实际电路中因此,在这个阶段可以认为激磁电流和谐振电流都保持不变。
LLC谐振变换器是通过调节开关频率来调节输出电压的,也就是在不同的输入电压下它的占空比保持不变,与不对称半桥相比,它的掉电维持时间特性比较好,可以广泛地应用在对掉电维持时间要求比较高的场合。
D、常见故障分析PFC电路简单维修介绍:PFC部分损坏,一般表现为大电解C860、C865上的电压不正常,不在370V-400V范围内。
如果电解上的电压远高于380V,一般来说是NCP1608 FB端(1脚)出了问题,此时重点查看R833、R838、R839、R840、R844这几个电阻是否漏焊或损坏,如果没有,则可能是芯片的1脚发生故障,需要更换芯片。
如果电压远小于380V(310V左右),则可能是PFC 部分没有工作,此时首先判断芯片Vcc(8脚)电压是否正常,如果不正常,可能问题不是出在PFC上,需要顺着Vcc供电这一路向前一步步确认下去,直到找到故障点。
如果Vcc正常,则就要看别的脚的外围元件有无问题,找到故障点,如果各脚的元件无问题,则可能是芯片损坏了。
Vcc是查问题的很重要的一步,这是判断问题来源的关键。
LLC电路简要维修介绍:LLC电路不正常时主要表现为背光不亮,此时可按如下步骤进行检修:●查看主板产生的SW和PWM信号电压是否正常(正常都为高电平);●PFC电压是否正常(370V-400V左右)。
如不正常(310V左右),则PFC电路未启动,参考PFC电路维修介绍;●LX27901 Vcc电压是否正常。
如不正常,则检查Vcc供电电路;●LX27901其他引脚及其外围器件是否正常。
E、单板检修流程检修流程图:五、产品爆炸图及明细六、软件升级方法MTK5505软件升级方法A、MTK5505机芯主板简介图0-1 MTK5505系列机器对应的电路主板B、如何在线升级MTK5505系列机型的应用主程序升级工具软件MTKTools的安装与设置MTKTools驱动程序的安装。
MTKTools2.48.07.rar软件压缩包包含了MTKTool的2.48.07版本CP210x_VCP_Win2K_XP.exe为调试升级工具CP210x的驱动程序。
