沼气池新能源增温技术
多相流沼气池增温技术的研究

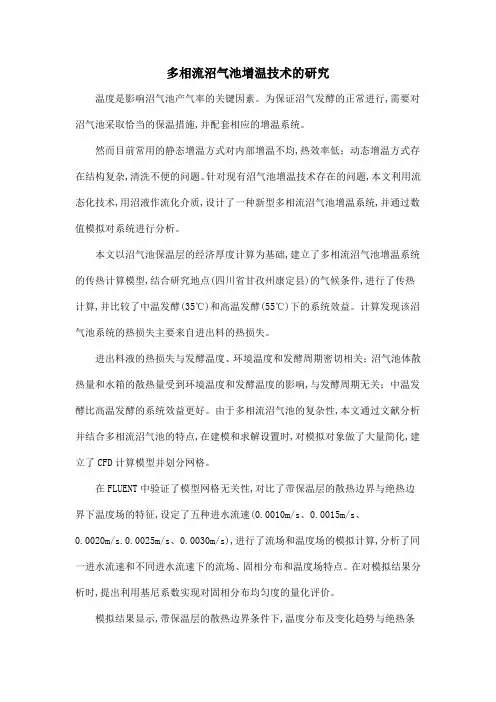

多相流沼气池增温技术的研究温度是影响沼气池产气率的关键因素。
为保证沼气发酵的正常进行,需要对沼气池采取恰当的保温措施,并配套相应的增温系统。
然而目前常用的静态增温方式对内部增温不均,热效率低；动态增温方式存在结构复杂,清洗不便的问题。
针对现有沼气池增温技术存在的问题,本文利用流态化技术,用沼液作流化介质,设计了一种新型多相流沼气池增温系统,并通过数值模拟对系统进行分析。
本文以沼气池保温层的经济厚度计算为基础,建立了多相流沼气池增温系统的传热计算模型,结合研究地点(四川省甘孜州康定县)的气候条件,进行了传热计算,并比较了中温发酵(35℃)和高温发酵(55℃)下的系统效益。
计算发现该沼气池系统的热损失主要来自进出料的热损失。
进出料液的热损失与发酵温度、环境温度和发酵周期密切相关；沼气池体散热量和水箱的散热量受到环境温度和发酵温度的影响,与发酵周期无关；中温发酵比高温发酵的系统效益更好。
由于多相流沼气池的复杂性,本文通过文献分析并结合多相流沼气池的特点,在建模和求解设置时,对模拟对象做了大量简化,建立了CFD计算模型并划分网格。
在FLUENT中验证了模型网格无关性,对比了带保温层的散热边界与绝热边界下温度场的特征,设定了五种进水流速(0.0010m/s、0.0015m/s、0.0020m/s.0.0025m/s、0.0030m/s),进行了流场和温度场的模拟计算,分析了同一进水流速和不同进水流速下的流场、固相分布和温度场特点。
在对模拟结果分析时,提出利用基尼系数实现对固相分布均匀度的量化评价。
模拟结果显示,带保温层的散热边界条件下,温度分布及变化趋势与绝热条件下的模拟结果相似,但出水管处水温降了约1K,实际运行中,进水温度可调高约1K,以实现内部增温达到35℃；固相体积分率增加,增强了流场的扰动,有利于固相的均匀分布,但固相体积分率高低和均匀度高低并不是单向的正相关,由于内部流场的存在着漩涡和返混,固相分布时刻都在发生变化；沼气池内部的温升比固相膨胀速率快,固态物料主要集中区域的温度几乎趋于一致,达到了均匀增温的效果；随着进水流速的增加,全区增温效果增强,但对于中下部的固相主要分布区域而言,不同流速下的增温效果基本相同；随着进水流速的增加,固相分布均匀度略有降低,热水流出的温度略有增高,但热水流失时间大大缩短,经济性更好,可根据实际需要选择流速。
北方冬季沼气池的增温保温技术分析

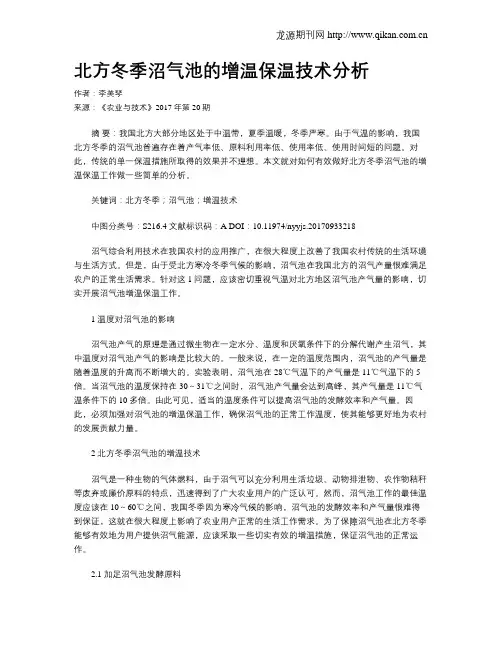

北方冬季沼气池的增温保温技术分析作者：李美琴来源：《农业与技术》2017年第20期摘要：我国北方大部分地区处于中温带，夏季温暖，冬季严寒。
由于气温的影响，我国北方冬季的沼气池普遍存在着产气率低、原料利用率低、使用率低、使用时间短的问题。
对此，传统的单一保温措施所取得的效果并不理想。
本文就对如何有效做好北方冬季沼气池的增温保温工作做一些简单的分析。
关键词：北方冬季；沼气池；增温技术中图分类号：S216.4 文献标识码：A DOI：10.11974/nyyjs.20170933218沼气综合利用技术在我国农村的应用推广，在很大程度上改善了我国农村传统的生活环境与生活方式。
但是，由于受北方寒冷冬季气候的影响，沼气池在我国北方的沼气产量很难满足农户的正常生活需求。
针对这1问题，应该密切重视气温对北方地区沼气池产气量的影响，切实开展沼气池增温保温工作。
1 温度对沼气池的影响沼气池产气的原理是通过微生物在一定水分、温度和厌氧条件下的分解代谢产生沼气，其中温度对沼气池产气的影响是比较大的。
一般来说，在一定的温度范围内，沼气池的产气量是随着温度的升高而不断增大的。
实验表明，沼气池在28℃气温下的产气量是11℃气温下的5倍。
当沼气池的温度保持在30～31℃之间时，沼气池产气量会达到高峰，其产气量是11℃气温条件下的10多倍。
由此可见，适当的温度条件可以提高沼气池的发酵效率和产气量。
因此，必须加强对沼气池的增温保温工作，确保沼气池的正常工作温度，使其能够更好地为农村的发展贡献力量。
2 北方冬季沼气池的增温技术沼气是一种生物的气体燃料，由于沼气可以充分利用生活垃圾、动物排泄物、农作物秸秆等废弃或廉价原料的特点，迅速得到了广大农业用户的广泛认可。
然而，沼气池工作的最佳温度应该在10～60℃之间，我国冬季因为寒冷气候的影响，沼气池的发酵效率和产气量很难得到保证，这就在很大程度上影响了农业用户正常的生活工作需求。
为了保障沼气池在北方冬季能够有效地为用户提供沼气能源，应该采取一些切实有效的增温措施，保证沼气池的正常运作。
冬季猪仔沼气增温技术

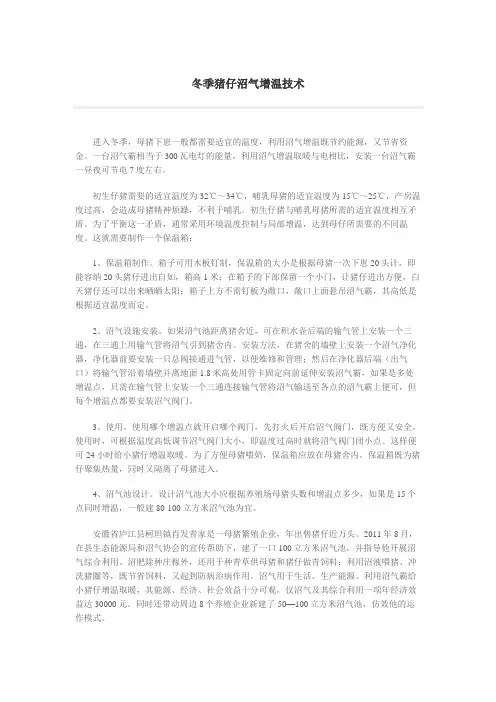

冬季猪仔沼气增温技术进入冬季，母猪下崽一般都需要适宜的温度，利用沼气增温既节约能源，又节省资金。
一台沼气霸相当于300瓦电灯的能量，利用沼气增温取暖与电相比，安装一台沼气霸一昼夜可节电7度左右。
初生仔猪需要的适宜温度为32℃～34℃，哺乳母猪的适宜温度为15℃～25℃，产房温度过高，会造成母猪精神烦躁，不利于哺乳。
初生仔猪与哺乳母猪所需的适宜温度相互矛盾。
为了平衡这一矛盾，通常采用环境温度控制与局部增温，达到母仔所需要的不同温度。
这就需要制作一个保温箱：1、保温箱制作。
箱子可用木板钉制，保温箱的大小是根据母猪一次下崽20头计，即能容纳20头猪仔进出自如，箱高1米；在箱子的下部保留一个小门，让猪仔进出方便，白天猪仔还可以出来晒晒太阳；箱子上方不需钉板为敞口，敞口上面悬吊沼气霸，其高低是根据适宜温度而定。
2、沼气设施安装。
如果沼气池距离猪舍近，可在积水壶后端的输气管上安装一个三通，在三通上用输气管将沼气引到猪舍内。
安装方法，在猪舍的墙壁上安装一个沼气净化器，净化器前要安装一只总阀接通进气管，以便维修和管理；然后在净化器后端（出气口）将输气管沿着墙壁并离地面1.8米高处用管卡固定向前延伸安装沼气霸，如果是多处增温点，只需在输气管上安装一个三通连接输气管将沼气输送至各点的沼气霸上便可，但每个增温点都要安装沼气阀门。
3、使用。
使用哪个增温点就开启哪个阀门，先打火后开启沼气阀门，既方便又安全。
使用时，可根据温度高低调节沼气阀门大小，即温度过高时就将沼气阀门闭小点。
这样便可24小时给小猪仔增温取暖。
为了方便母猪喂奶，保温箱应放在母猪舍内。
保温箱既为猪仔聚集热量，同时又隔离了母猪进入。
4、沼气池设计。
设计沼气池大小应根据养殖场母猪头数和增温点多少，如果是15个点同时增温，一般建80-100立方米沼气池为宜。
安徽省庐江县柯坦镇肖发青家是一母猪繁殖企业，年出售猪仔近万头。
2011年8月，在县生态能源局和沼气协会的宣传帮助下，建了一口100立方米沼气池，并指导他开展沼气综合利用。
严寒地区沼气池温度场优化模拟及增温方式研究
严寒地区沼气池温度场优化模拟及增温方式研究随着世界人口的不断增长和经济的发展，能源需求不断增加，传统的能源已经无法满足当下的需求。
作为一种新能源，沼气在其环保、可再生、经济等优势得到了广泛的应用。
然而，沼气池在严寒地区的运营受到了很大的限制，一方面是由于气温低，导致池内生物活动减缓，沼气产量下降。
另一方面，温度低还可能导致沼气池发生结冰等问题，影响沼气的收集和使用。
因此，为了提高严寒地区沼气池的运营效率和稳定性，进行温度场的优化模拟及增温方式的研究就变得尤为重要。
一、沼气池温度场优化模拟研究沼气池温度场是指沼气池内各处的温度值分布情况。
一般来说，沼气池温度需要维持在适宜的水平，才能保证菌群的正常活动，促进生物反应的进行，从而提高沼气的产率。
因此，沼气池温度场的优化模拟研究可以从以下几个方面展开。
1.1沼气池结构设计沼气池结构设计是影响沼气池温度场的关键因素之一。
通过合理的池体结构设计，可以改善沼气池内的温度分布。
比如，将池体分成夹层式、共振结构式、缩径过滤式等多种结构形式，利用其各自的优势，来提高沼气池内的温度均匀性。
同时，在沼气池外设置隔热层，可以有效地减少热能的散失，从而提高沼气池的温度。
1.2沼气池加热方式在严寒地区，沼气池的温度通常会低于生物反应的最低温度，导致沼气产量不足。
因此，对沼气池进行加热是一种有效的方式。
目前常用的沼气池加热方式有以下几种。
1.2.1天然气加热：天然气可以通过管道输送到沼气池附近进行加热。
天然气加热方式可以提供稳定的热源，但需要较高的成本，同时对环境也会产生一定的影响。
1.2.2太阳能加热：太阳能加热是一种可再生能源的使用方式，通过太阳能板将阳光转化为热能，从而加热沼气池。
虽然太阳能加热方式成本较低，但受太阳辐射时长和天气等因素的影响较大，稳定性不高。
1.2.3发酵床加热：在沼气池底部设置发酵床，通过发酵产生热能，对沼气池进行加热。
发酵床加热方式成本较低且效果较好，但需要较长时间进行预热，并且需要定期更换发酵床材料。
大中型沼气项目太阳能增温技术
河南农业2021年第1期（上）ZHAOQI YU SHENGTAI沼气与生态本项目选用φ58×1800太阳能管，共1000支。
有关资料显示，每支管的最高能量为70W，1000支为70 kW。
在冬季其功率会相对减弱，但只要有阳光，不论是刮风还是外界温度0 ℃以下，太阳能照样可以吸收太阳的热能。
本项目的太阳能管采用集热块式，每组为50支，组与组之间串联安装，由热水管道泵促进太阳能与厌氧消化中增温盘管循环流动，通过增温盘管向发酵料液提供热量。
（四）利用外界温度变化与厌氧消化的内部温度变化的时间差，及时供应太阳能热量1000 m 3厌氧消化器中存放了1000 t 的发酵原料与液体。
在外层保温的作用下，其温度随外界温度变化而缓慢变化。
外界温度在四季中最低点是每年的1月中旬。
但是厌氧消化器内部的发酵料液却因厌氧消化以减少增温负担。
二是可靠保温材料，100~120 mm 厚的聚氨酯进行保温，保温22 ℃35 ℃时的2 m 3的牛粪，可以保证在严冬寒11月下旬至翌年的3月下旬为冬季运行期。
应将干清牛粪运至阳光棚中，进行堆积。
09:00—17:00为太阳能运行时间。
在外界温度0 ℃以下且无太阳的天气，每天运行太阳能的时间为10:00—15:00。
阴天或雨雪天气每天早晚各运行10~20 min，保持循环管道不结冰。
（五）其他注意事项进入冬季后，应检查各阀门、管道的保温层完好情况。
发现破损，裸露的部位要及时修补，以免冰冻造成损坏。
每次进料完成后，应及时打扫进料间的卫生。
避免散落的原料受冻结冰后，次日再添加到新加的原料当中降低原料的温度。
位于污水池的提升泵，冬季一般不启动。
确实需要启动时，应先将输出管中的结冰清除干净再启动，以免因结冰损坏设备。
每天完成进料工作后，应启动垂直气动搅拌器，每次运行10~20 min。
（本栏目由河南省农村能源环境保护总站支持）。

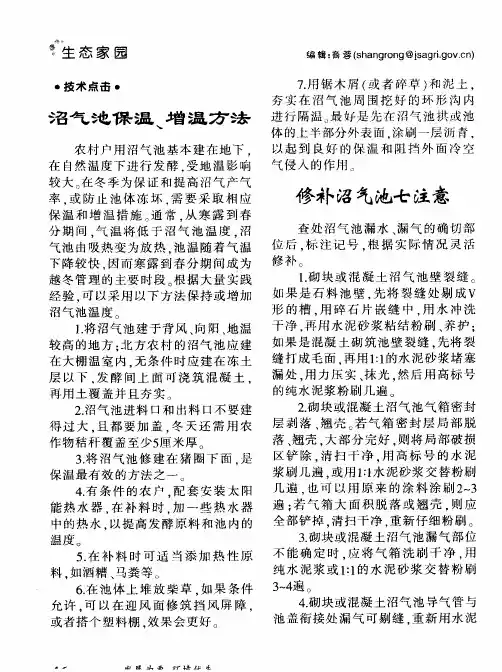

沼气池保温、增温方法
修补沼气池七注意
查 处 沼 气 池漏 水 、 漏 气 的确 切 部
位后 ． 标 注记号 ． 根 据 实 际 情 况 灵 活 修补。 １ ． 砌 块 或 混 凝 土 沼 气 池 壁 裂缝 如果是石料池壁 ． 先 将裂缝处剔成Ｖ 形 的槽 ． 用 碎 石 片嵌 缝 中 ． 用 水 冲 洗 干净 ， 再 用 水 泥 砂 浆 粘结 粉 刷 、 养护 ； 如 果 是混 凝 土砌 筑 池壁 裂 缝 ． 先 将 裂 再用１ ： １ 的水 泥砂 浆 堵 塞 在 大棚 温 室 内 ． 无 条 件 时应 建 在 冻 土 缝 打 成毛 面 ． 用力 压 实 、 抹光 ， 然 后 用 高 标 号 层 以下 ． 发 酵 间上 面 可 浇 筑 混 凝 土 ． 漏处 ， 的纯 水泥 浆 粉刷 几遍 再 用 土 覆 盖 并 且 夯 实
２ ． 沼气 池 进料 口和 出料 口不 要 建 得过大 ． 且都要加盖 ． 冬 天 还 需 用 农 作 物秸 秆覆 盖 至少 ５ 厘米 厚 ３ ． 将沼气池修建在猪圈下面 ， 是 保 温最 有效 的方 法之 一。 ４ ． 有 条 件 的农 户 ． 配 套 安 装 太 阳 能 热水 器 ． 在补料时 ． 加 一 些 热 水 器 中 的热水 ． 以提 高发 酵 原 料 和池 内 的 温度。 ５ ． 在 补 料 时 可 适 当 添 加 热 性 原
率． 或防止池体冻坏 ． 需 要 采 取 相 应 保 温 和增 温 措 施 通 常 ． 从 寒 露 到 春 分 期 间 气 温 将 低 于 沼 气 池 温 度 ． 沼 气 池 由吸热 变 为放 热 ． 池 温 随 着气 温 下降 较快 ． 因而寒 露 到春 分 期 间成 为 越 冬 管 理 的主 要 时段 根 据 大 量 实践 经验 ． 可 以采 用 以 下 方法 保 持 或增 加 沼气 池 温度 １ ． 将沼 气池 建 于 背风 、 向阳、 地 温 较 高 的 地方 ： 北 方农 村糟 、 马粪 等 。 ～ ４ 遍 ６ ． 在池体上堆放柴草 ． 如 果 条件 ３ ４ ． 砌 块 或混 凝 土 沼气 池 导气 管 与 允许 ． 可 以在 迎 风 面 修 筑 挡 风 屏 障 ， 池 盖 衔接 处 漏 气 可 剔缝 ． 重 新 用 水 泥 或者 搭个 塑 料棚 ． 效果 会更 好 。
浅谈沼气工程中的增温保温方式
浅谈沼气工程中的增温保温方式摘要：从实验中可知，给发酵罐一次性加温35℃后，此后温度一直维持在30℃左右，这也是维持中温发酵的理想温度。
可见，如果要使中温发酵工程常年稳定运行，保持恒定、高效的产气量，有必要对沼气发酵料液的温度进行严格控制，故选择合理的加热升温方式成为沼气工程发展必须解决的问题。
文中主要列举了现在常用的增温保温方式，并经行了对比分析。
关键词：发酵罐增温保温地源热泵太阳能电热膜加热、化石能源热水锅炉加热、沼气锅炉加热、沼气发电余热利用、燃池式加热The Ways of Heating Insulation and Temperature Increasingin the Biogas projectAbstract：We can see from the experiment, after heating 35 ℃, the temperature has remained at about 30 ℃, which is ideal for maintaining the temperature of the fermentation temperature. It shows that in order to keep the stable temperature, maintain a constant and efficient gas production, it is necessary to control the temperature of liquid methane fermentation . so choosing a reasonable way of heating temperature biogas project must be addressed. The main text lists and analyzes the methods commonly using of heating insulation and temperature increasing in the biogas project.Keywords:Fermentation、Heating Insulation 、Temperature Increasing、ground source heat pump 、solar heating、hot water boiler heating with fossil fuels, methane boiler heating, waste heat with biogas power, fuel cell heating0 引言目前，国内外规模化大中型沼气工程日益增多，特别是高浓度物料中温厌氧发酵是规模化沼气工程发展的趋势，温度是影响沼气中温发酵产气率的关键因素之一，中温发酵最适温度为35～40℃，如果要使高浓度物料沼气中温发酵工程常年稳定运行，保持恒定、高效的产气量，有必要对沼气发酵料液的温度进行严格控制，采取适当的加热保温措施，使发酵温度不随环境气温而变化。
利用太阳能提高沼气料液温度工程案例
农村 牧区能源
Ｎｏ ｇ ｈ ｎ Ｑｕ ｎ Ｙ ａ ｎ Ｃ ｕ Ｍｕ Ｎｅ ｇ ｕ ｎ
月１ ０日 和 １ １日两 天 所 测 的数 据 中 得 知 ， 晨 ８ ３ 早 ：０池 内料 液 温 度 为 ２．￣ 当 时 的 环 境 温 度 为 １￣ ， 过 ８５个 小 时 ４５ Ｃ， ７２经 （ ． 的 塑 膜 太 阳辐 射 集 热 ，使 近 ｌＯ 的料 液 升 温 ３Ｃ，升 至 Ｏ ｍ ￣ ２ ．Ｃ。 虽 然 这 是 个 粗 略 的数 据 记 载 ， 却 表 明 了料 液 在 塑 ７５ ￣ 它 膜 太 阳 能 集 热 的贮 料 池 内 ． 收 了 太 阳光 ， 过 温 室 效 应 的 吸 经
气 产 业 发展 。 沼 气产 业 将 是 个 朝 阳产 业 ， 是 沼 气 料 液 发 酵 需 要 一 定 可 温度 。 沼气 常 温 发 酵 需 要在 １℃ 以上 ， 温 发酵 需 要 在 ３ ℃ ５ 中 ５
图 １ 塑膜 太 阳 能集 热 贮 料
好 防水 砂浆 ，池 底 做 好 防 渗漏 ，底 面 四周 与 上 口四周 按 １ ：
光 温室地 下， 利用温室效应原理集热蓄热 ， 这是一项有效而 又廉价的料液升温措施 。
【 关键词】 太阳能集热 料 液升温
１ 前 言
太 阳 能 与 生物 质 能一 一沼 气 都 属 于 可 再 生 能 源 。利 用 太
阳 能 为 沼 气 池 升 温 ， 项 技 术 结 合 ， 当解 决 沼 气 生 产 中 的 两 适 温度难题 ， “ 使 四位 一 体 ” 气 池 四 季 运 行 ， 农 户 提 供 生 活 沼 为 用 能 ， 助农 村 能 源 的短 缺 ， 改 善 了农 村 的生 态 环 境 。 补 也
环 境 温度 用 酒 精 温 度 计 测 得 ， 度 为 ０５度 。 精 ． 料 液 温 度 用 上 海 医 用 仪 表 厂 生 产 的 ０ ５ ￣ 度 表 测 ￣ ０Ｃ温 得 ， 度 为 ０５ 。 精 ＿度 塑 膜 棚 温 用 酒 精 温 度 计 测得 ， 度 为 ０５ 。 精 ．度
