接触网名词
架空地线 接触网地线安装方式之一。将接触网支柱支持装置的金属部分（不带电）、铁横担、硬横梁等用分支导线连接到沿线路并与支柱外侧布置的导线上，该导线称架空地线。架空地线按一定间隔通过接地极接地，并在两接地极中部经放电器与回流线或保护线相连。架空地线的作用是：所连接的金属物体受到闪络（宜为“短路”）冲击时，架空地线相对于回流线或保护线电位升高，放电器放电，闪络（宜为“短路”）电流经回流线或保护线流回牵引变电所，使继电保护装置动作，并能提高继电保护装置动作的准确度、可靠性。
在直供区段所谓架空地线，是将导线沿线路架设于接触网支柱外侧，用分支导线与棒式绝缘子、悬式绝缘子（串）接地侧金属部分连接，并按一定间隔接地，可防止单独（接钢轨）接地线被盗或有关单位施工致地线脱落或接触不良，绝缘子闪络或击穿后，闪络（宜为“短路”）电流烧坏供电设备，并能使继电保护装置可靠动作将故障点迅速切除。
回流线 BT供电方式吸回装置中（或DN供电方式中）专门用于回流的导线。在曲线和坡度较大的非BT供电方式处所，也有与捷接线、并联线（如在宝成线杨家湾～观音山和观音山～秦岭间采用的）同时使用的，从而使牵引电流径路缩短。
保护线 又称PW线。AT供电方式中起保护作用的架空电联络线。保护线的设置为：通过跳线与每根支柱上的棒式绝缘子或悬式绝缘子（串）后端的金属部分连接；在AT变压器的中心与钢轨连接。（1）当绝缘子发生闪络或击穿时，故障电流通过跳线经PW线迅速流回牵引变电所，启动保护装置；（2）当接触悬挂接地短路时，通过保护线形成金属性短路，使继电保护装置可靠动作；（3）保护线与接触网同杆合架，可减少对通信架空线路的（电磁）干扰。
供电线 又称“馈电线”。是指从变电所、开闭所、分区所（亭）、AT所馈出端至接触网上网点间或变电所至开闭所间的电气连接线，作用是直接或间接（通过开闭所）为接触网提供电源通路。

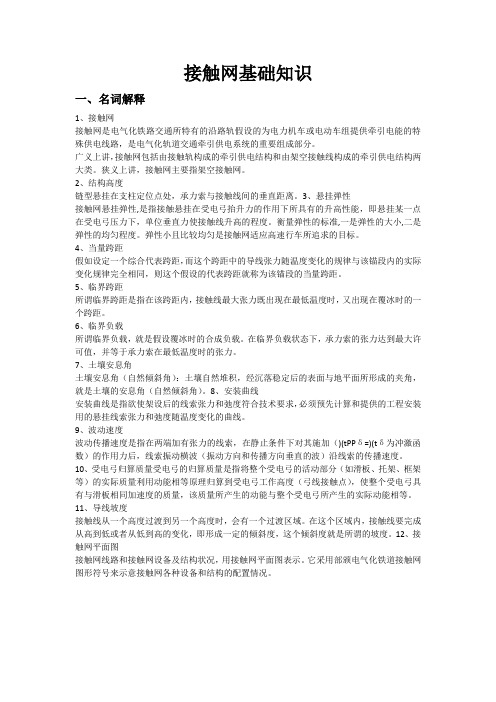

接触网基础
接触网基础知识一、名词解释1、接触网接触网是电气化铁路交通所特有的沿路轨假设的为电力机车或电动车组提供牵引电能的特殊供电线路，是电气化轨道交通牵引供电系统的重要组成部分。
广义上讲，接触网包括由接触轨构成的牵引供电结构和由架空接触线构成的牵引供电结构两大类。
狭义上讲，接触网主要指架空接触网。
2、结构高度链型悬挂在支柱定位点处，承力索与接触线间的垂直距离。
3、悬挂弹性接触网悬挂弹性,是指接触悬挂在受电弓抬升力的作用下所具有的升高性能，即悬挂某一点在受电弓压力下，单位垂直力使接触线升高的程度。
衡量弹性的标准,一是弹性的大小,二是弹性的均匀程度。
弹性小且比较均匀是接触网适应高速行车所追求的目标。
4、当量跨距假如设定一个综合代表跨距，而这个跨距中的导线张力随温度变化的规律与该锚段内的实际变化规律完全相同，则这个假设的代表跨距就称为该锚段的当量跨距。
5、临界跨距所谓临界跨距是指在该跨距内，接触线最大张力既出现在最低温度时，又出现在覆冰时的一个跨距。
6、临界负载所谓临界负载，就是假设覆冰时的合成负载。
在临界负载状态下，承力索的张力达到最大许可值，并等于承力索在最低温度时的张力。
7、土壤安息角土壤安息角（自然倾斜角）：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角，就是土壤的安息角（自然倾斜角）。
8、安装曲线安装曲线是指欲使架设后的线索张力和弛度符合技术要求，必须预先计算和提供的工程安装用的悬挂线索张力和弛度随温度变化的曲线。
9、波动速度波动传播速度是指在两端加有张力的线索，在静止条件下对其施加（)(tPPδ=)(tδ为冲激函数）的作用力后，线索振动横波（振动方向和传播方向垂直的波）沿线索的传播速度。
10、受电弓归算质量受电弓的归算质量是指将整个受电弓的活动部分（如滑板、托架、框架等）的实际质量利用动能相等原理归算到受电弓工作高度（弓线接触点），使整个受电弓具有与滑板相同加速度的质量，该质量所产生的动能与整个受电弓所产生的实际动能相等。
电气化铁路接触网常用名词术语(最新)
电气化铁路接触网常用名词术语(最新)电气化铁路接触网是电气化铁路系统中的重要组成部分，主要通过接触网将电能传递到运行中的列车，使其运行和供电兼备。
以下是电气化铁路接触网常用的名词术语。
一、接触网构架1. 上下行接触线上下行接触线是纵向布设的供电导线，用于向行驶方向相应线路上的列车供电。
上行接触线一般布设在轨道左侧，下行接触线一般布设在轨道右侧。
2. 立柱立柱是接触网支持构架的主体，通过布设在铁路沿线固定的位置起到支撑和保护接触线的作用。
立柱有不同的材质，如钢筋混凝土、钢管、锚杆等。
3. 侧向横梁侧向横梁是立柱上的横向构件，用于承载转向架引导器的作用，以保证接触网与列车带电部位的正常接触。
4. 横向梁横向梁是接触网构架的主要横向支撑构件，连接在立柱之间，并承载着上行和下行接触线。
横向梁有不同的形态，如单肢梁、森林架、门架等。
5. 补强、耐张、长拉杆补强、耐张、长拉杆是用于加固接触网构架的构件，能够增强接触网的稳定性和强度。
6. 反折轨反折轨是接触网构架的支撑件，安装在接触线的转弯处，以避免接触线在拐弯时发生断裂。
二、接触系统1. 接触刀片接触刀片是连接列车带电部位和接触网的关键零件，由承载导电刀片和装配固定构件组成。
2. 引导器引导器是被安装在接触线下行侧的轮廓构件，用于引导接触刀片与接触线的正常接触。
3. 接触线支柱接触线支柱是用于支撑上下行接触线的构件，有链式、刻度、斜杆、抱箍等不同形式。
4. 衔接支架衔接支架是连接不同类型接触线或不同姿态接触线的构件，用于连接接触线并转换线路的类型和方向。
5. 近端支架、远端支架近端支架、远端支架用于接触线的终端部位支持，近端支架一般在保护区域内布设，远端支架可以在保护区域外布设。
三、保护设备1. 绝缘跳线绝缘跳线是用于隔离电气化铁路区间的一种设备，主要用于限制电气化铁路区间间的相互干扰和保护列车运行的安全。
2. 避雷装置避雷装置是用于保护接触网不受雷电侵害的装置。
电气化接触网常用名词术语
电气化接触网常用名词术语（丁为民）一、牵引供变电1.电力牵引供电系统由牵引变电所、牵引网以及其它辅助供电设施组成的供电系统。
2.牵引网由接触网和回流回路构成的供电网络。
3.单相牵引变压器和三相V，v结线牵引变压器包括单相结线、单相V，v结线和三相V，v结线牵引变压器。
●单相结线方式，为双绕组变压器，一次侧（高压侧）绕组接入电力系统三相电网中的两相，二次侧（低压侧）绕组的一端接钢轨，另一端接入牵引侧母线。
●单相V，v结线方式，在牵引变电所设置两台双绕组单相变压器，联结成开口三角形，一次侧（高压侧）绕组的两个开口端和一个公共端接入电力系统三相电网，二次侧（低压侧）绕组将公共端与钢轨大地相连，两个开口端分别接入牵引侧母线。
●三相V，v结线方式，由一台三相双绕组牵引变压器连接成开口三角的结线方式。
单相结线单相/三相V，v结线4.三相—二相平衡牵引变压器当一次侧（高压侧）接到电力系统的三相电网时，则二次侧（低压侧）就产生相位差90°的二相平衡电压，当二次侧两个供电臂负载平衡时，一次侧三相为对称系的牵引变压器。
Scott结线平衡牵引变压器5.三相牵引变压器包括三相YN，d11结线和YN，d11，d1十字交叉结线牵引变压器。
YN，d11结线为双绕组变压器，一次侧（高压侧）三相结线为Y型，分别接入电力系统三相电网；二次侧（低压侧）结线为Δ型，其一角和大地相连，另两角分别接入牵引侧母线。
YN，d11，d1组成的十字交叉变压器，一次侧（高压侧）三相结线为Y型，二次侧（低压侧）d11，d1结线的两个三角形线圈结成对顶三角形，对顶角接大地，其他各角分别接入牵引侧不同母线。
三相YN，d11结线牵引变压器三相YN，d11，d1十字交叉结线牵引变压器6.并联电容补偿装置并联在母线上用于提高功率因数的电容器组、放电线圈及串联电抗器等的总称。
7.分束供电在枢纽（含大型客站及区段站）的各分场中，为方便供电和检修的需要，按电化股道群不同供电分区进行供电。
接触网常用基本专业术语
阐述以下接触网常用基本专业术语具体含义：⒈结构高度：是用来说明中心锚结点和补偿装置间接触网长度的术语。
⒉限界门：是用来说明中心锚结点和补偿装置间接触网长度的术语。
3.拉出值：是用来说明中心锚结点和补偿装置间接触网长度的术语。
4.锚段及锚段关节：锚段指是用来说明中心锚结点和补偿装置间接触网长度的术语。
锚段关节是指是用来说明中心锚结点和补偿装置间接触网长度的术语。
5.分速供电：在枢纽（含大型客站及区段站）的各分场中，为了方便供电和检修的需要，按电化股道群不同供分区进行供电。
6.分相装置：接触网中用于两段不同电压或不同相位处，避免接触网在受电弓通过时被连通的装置。
自动过分相：电力机车或电力动车组通过电分相时采用自动装置实现“断”、“合”主断路器的过程。
7.电分相中性区段：由接触网无电区及无电区两侧的过度区组成的一个禁止电力机车或电力动车组带点通过的区段。
对于器件式分相绝缘器来说，其中性区段和无电区段是重合的。
对于锚段关节空气绝缘间隙式电分相来说，其无电区长度，是指靠近中性段中心的两绝缘转换柱绝缘子外侧的距离；其中性区段长度是指远离中性区段中心的两绝缘子转换柱绝缘子外侧间的距离。
8.电分段：是用来说明中心锚结点和补偿装置间接触网长度的术语。
9.受电弓动态包络线：是指运行中的受电弓在最大抬升及摆动时可能达到的最大轮廓线。
动态包络线范围内不得有任何障碍影响受电弓运行。
10.V型天窗作业：双线电化区段，上下行接触网一行停电进行的接触网作业。
实行V行形天窗的双线区段应满足：上下行接触网带电部分之间的距离不小于2000mm困难时不小于1600mm；上下行接触网距上下行通过的电力机车受电弓的瞬间距离应不小于2000mm困难时不小于1600mm。
11.锤直天窗作业：双线电气化区段，上下行接触网同时停电进行的接触网作业。
12.接触网类型（详细说明各种类型的具体组成，如简单悬挂、链型悬挂等）：是根据设计特性和性能对接触网的说明13.纵向跨距或跨距：是指沿行驶轨道方向上相邻两支柱间的距离。
接触网知识点总结
接触网知识点总结一、接触网的定义接触网是一种用来提供电力的设施，通常用于给火车或电车牵引动力。
接触网通常由导线、支持结构和接触系统组成。
导线是输送电能的主要部分，支持结构用来固定导线，接触系统则是用来连接导线和牵引设备的。
接触网的主要作用是提供电力，使火车或电车能够行驶。
二、接触网的种类根据接触网的结构和工作原理，可以将接触网分为多种不同的类型。
常见的接触网类型有悬挂式接触网、刚性悬挂接触网、柔性悬挂接触网等。
接触网的种类不仅影响着其建设和维护的方式，还对牵引系统和车辆的设计产生影响。
三、接触网的结构接触网的结构一般由导线、支架和接触系统组成。
导线通常由导线支架、导线滑板、导线承重机构等部分组成。
支架则是用来支撑导线和固定导线支架的构件。
接触系统主要是用来连接导线和牵引设备的。
四、接触网的工作原理接触网的工作原理主要是利用电能传输的方式，使火车或电车能够获取动力。
当牵引设备与接触网接触时，电能通过接触系统和导线传输到牵引设备中，从而驱动火车或电车行驶。
五、接触网的维护接触网的维护工作主要包括检修、清洁、维护、保养等内容。
接触网的维护工作对线路的安全和运营都具有非常重要的意义。
定期的维护工作不仅可以减少故障发生的概率，还可以延长接触网的使用寿命。
六、接触网的安全接触网的安全是线路运营的重要组成部分。
接触网安全工作主要包括对设备的定期检查、故障排除、应急处理等内容。
保障接触网的安全运营不仅是客运公司、物流公司等相关企事业单位的责任，也是国家法律法规的要求。
七、接触网的发展近年来，随着科技的进步和电气化铁路的不断发展，接触网技术也不断得到改善和创新。
新型的接触网设备不仅在节能减排、运行安全等方面有了一定的进步，还为火车和电车提供了更多元化的服务。
八、接触网的应用接触网目前主要应用于铁路和城市轨道交通系统，为火车和电车提供电力。
接触网的应用使火车和电车能够高速、高效、低成本地运输乘客和货物，在现代交通运输系统中具有重要地位和作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触网的组成接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。
其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。
接触悬挂包括接触线、吊弦、承力索以及连接零件。
接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车。
支持装置用以支持接触悬挂，并将其负荷传给支柱或其它建筑物。
根据接触网所在区间、站场和大型建筑物而有所不同。
支持装置包括腕臂、水平拉杆、悬式绝缘子串，棒式绝缘子及其它建筑物的特殊支持设备。
定位装置包括定位管和定位器，其功用是固定接触线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱。
支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。
我国接触网中采用预应力钢筋混凝土支柱和钢柱，基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝土制成的基础上，由基础承受支柱传给的全部负荷，并保证支柱的稳定性。
预应力钢筋混凝土支柱与基础制成一个整体，下端直接埋入地下。
接触网的电压等级接触网的电压等级：工频单相交流制：25KV接触悬挂的类型接触网的分类大多以接触悬挂的类型来区分。
我们所讲的接触悬挂的分类是对接触网的每个锚段而言的。
接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。
简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。
国内外对简单悬挂做了不少研究和改进。
我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置，以调节张力和弛度的变化。
在悬挂点上加装8～16m长的弹性吊索，通过弹性吊索悬挂接触线，这就减少了悬挂点处产生的硬点，改善了取流条件。
另外跨距适当缩小，增大接触线的张力去改善弛度对取流的影响。
链形悬挂的接触线是通过吊弦悬挂在承力索上。
承力索悬挂于支柱的支持装置上，使接触线在不增加支柱的情况下增加了悬挂点，利用调整吊弦长度，使接触线在整个跨距内对轨面的距离保持一致。
链形悬挂减小了接触线在跨距中间的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足电力机车高速运行取流的要求。
链形悬挂比简单悬挂得到了较好的性能，但也带来了结构复杂、造价高、施工和维修任务量大等许多问题。
链形悬挂分类方法较多，按悬挂链数的多少可分为单链形，双链形和多链形（又称三链形）。
目前我国采用单链形悬挂。
链形悬挂根据线索的锚定方式（即线索两端下锚的方式），可分为下列几种方式未补偿链形悬挂、半补偿链形悬挂、全补偿链形悬挂。
接触网供电方式接触网供电方式有单边、双边供电和越区供电。
单边和双边供电为正常的供电方式。
单边供电：供电臂只从一端的变电所取得电流的供电方式。
双边供电：供电臂从两端相邻的变电所取得电流的供电方式。
越区供电是一种非正常供电方式（也称事故供电方式）。
越区供电是当某一牵引变电所因故障不能正常供电时，故障变电所担负的供电臂，经开关设备成分区亭同相邻的供电臂接通，由相邻牵引变电所进行临时供电。
复线区段的供电情况与上述类同，但牵引变电所馈出线有四条，分别向两侧上、下行接触网供电。
牵引变电所同一侧上、下行实现并联供电，提高供电臂末端电压。
越区供电时，通过分区亭内的开关设备去实现。
接触网的特点及要求接触网担负着把从牵引变电所获得的电能直接输送给电力机车使用的重要任务。
因此接触网的质量和工作状态将直接影响着电气化铁道的运输能力。
由于接触网是露天设置，没有备用，线路上的负荷又是随着电力机车的运行而沿接触线移动和变化的，对接触网提出以下要求：1、在高速运行和恶劣的气候条件下，能保证电力机车正常取流，要求接触网在机械结构上具有稳定性和足够的弹性。
2、接触网设备及零件要有互换性，应具有足够的耐磨性和抗腐蚀能力并尽量廷长设备的使用年限。
3、要求接触网对地绝缘好，安全可靠。
4、设备结构尽量简单，便于施工，有利于运营及维修。
在事故情况下，便于抢修和迅速恢复送电。
5、尽可能地降低成本，特别要注意节约有色金属及钢材。
总的来说，要求接触网无论在任何条件下，都能保证良好地供给电力机车电能，保证电力机车在线路上安全，高速运行，并在符合上述要求的情况下，尽可能地节省投资、结构合理、维修简便、便于新技术的应用。
支柱及基础支柱是接触网中最基本、应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。
接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢支柱两大类。
预应力钢筋混凝土支柱，简称为钢筋混凝土支柱采用高强度的钢筋，在制造时预先使钢筋产生拉力，它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。
钢筋混凝土支柱本身是一个整体结构，不需另制基础。
钢柱以角钢焊成架结构，具有支柱较轻、强度高、抗碰撞、安装运输方便等优点。
根据安装使用地点不同，钢柱的型号规格及外形结构也不同。
支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。
接触网支柱的侧面限界接触网支柱的侧面限界是指支柱靠线路一侧至线路中心线的距离。
它是为了确保行车的安全。
支柱侧面限界任何时候不得小于2440mm；机车走行线可降为2000mm；曲线区段适当加宽；直线中间支柱一般取为2500mm；软横跨支柱一般取为3000mm；软横跨支柱位于站台时，为便于旅客行走，一般取为3000mm。
接触网支柱及定位装置支柱装置用以支持接触悬挂，并将其负荷传给支柱或其它建筑物。
支持装置包括腕臂、水平拉杆、悬式绝缘子串，棒式绝缘子及其它建筑物的特殊支持设备。
定位装置包括定位管和定位器。
其功用是固定接触线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱，定位器有直管定位器、弯管定位器。
提速后采用带减振阻尼装置的多功能定位器，改善了受电弓的取流特性。
接触网承力索接触网承力索的作用是通过吊弦将接触线悬挂起来。
承力索还可承载一定电流来减小牵引网阻抗，降低电压损耗和能耗。
承力索根据材质可分为铜承力索、钢承力索、铝包钢承力索。
钢承力索需采取防腐措施。
接触网吊弦在链形悬挂中，接触线通过吊弦悬挂在承力索上。
按其使用位置是在跨距中、软横跨上或隧道内有不同的吊弦类型，吊弦是链形悬挂中的重要组成部件之一。
在链形悬挂中安设吊弦，使每个跨距中在不增加支柱的情况下，增加了对接触线的悬挂点，这样使接触线的弛度和弹性均得到改善，提高了接触线工作质量。
另外，通过调节吊弦的长度来调整，保证接触线对轨面的高度，使其符合技术要求。
普通环节吊弦以直径4mm（一般称为8号铁线）的镀锌铁线制成。
提速后采用不锈钢直吊弦，不锈钢直吊弦是一个整体吊弦，减小了检修工作量，提高了接触悬挂的工作特性。
接触网导线接触网导线也称为电车线，是接触网中重要的组成部分之一。
电力机车运行中其受电弓滑板直接与接触摩擦，并从接触线上获得电能。
性能、接触线截面积的选择应满足牵引供电计算的要求。
接触线一般制成两侧带沟槽的圆柱状，其沟槽为便于安装线夹并按技术要求悬吊固定接触线位置而又不影响受电弓滑板的滑行取流。
接触线下面与受电弓滑板接触的部分呈圆狐状，称为接触线的工作面。
我国采用的铜接触线多为TCG-110和TCG-85两种型号，其字母T表示铜材，C表示电车线，G表示带沟槽形式，后面的数字表示该型铜接触线的截面积。
近年来我国也引进使用日本的铜接触线。
我国研制和使用了钢铝接触线。
钢铝接触线以铝和钢两种金属压接制成。
以铝面作为导电部分，与受电弓滑板接触磨擦的是钢面，既保证了导电性能又提高了工作面的耐磨性，我国采用的钢铝接触线有GLCA100/215和GLCB80/173两种型号。
字母GLC表示钢铝电车线，A、B表示线型，后面分式中，分母表示该型钢铝接触线的截面积，分子表示该型钢铝接触线的载流量当量于铜接触线的截面积。
接触网导线高度接触网导线高度是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下：最高高度：不大于6500mm。
最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。
②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。
确有困难时可不小于5700mm。
（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。
②困难情况（带电通过5300mm超限货物）不小于5650mm。
③特殊情况不小于5250mm。
接触线高度的允许施工偏差为±30mm。
接触线的磨耗在接触网运营中，为了保证接触线在一定张力的情况下不断线，要求每年至少要进行一次接触线磨耗测量，当接触网接触线磨耗到一定程度时应当补强或更换。
若发现全锚段接触线平均磨耗超过该型接触线截面积的25%时，应当全部更换。
平均磨耗没达到25%，局部磨耗超过30%时可局部补强，当局部磨耗达到40%时应切换。
测量磨耗重点放在定位点、电联接、导线接头、中心锚结、电分相、电分段接头处，测量磨耗要利用游标卡尺，测量接触线的残存高度，然后对照该型号接能线磨耗换算表，即可查出该处接触线磨耗面积（磨掉的截面积）。
接触线之字值和拉出值定位器将接触线固定在正确的位置上就叫定位，定位器定位线夹与接触线固定处叫定位点。
定位点至受电弓中心运行轨迹的水平距离，在直线区段叫之字值，在曲线区段叫拉出值，之字值和拉出值的作用是使受电弓滑板工作均匀，并防止发生脱弓和刮弓事故。
在直线区段受电弓中心与线路中心重和，接触线之字值沿线路中心对称不止，其标准为±300mm。
提速后为200～250mm之间；拉出值350～450mm之间。
在曲线区段，拉出值和曲线半径大小有关。
接触网用绝缘子绝缘子用以悬挂并对接地体保持电气绝缘。
接触网上所用的绝缘子一般为瓷质的，即在瓷土中加入石英和长石烧制而成表面涂有一层光滑的釉质。
接触网上使用的绝缘子按结构分成悬式和棒式绝缘子两类：按绝缘子表面长度（即泄漏距离）又可分成普通型和防污型两种。
近年来，大量推广采用了钢化玻璃悬式绝缘子，这种绝缘子机械强度高（为瓷质绝缘子的2～3倍）、电气性能好（在冲击波作用下其平均击穿强度为瓷绝缘子的3.5倍）、使用寿命长、不易老化、维护方便，具有良好的自洁性，它的最大特点是“零值自破”，即当绝缘子失去绝缘性能或机械过负荷时，伞裙就会自动破裂脱落，容易发现，可及时进行更换。
我国近年来研制并使用了E?1型环氧树脂绝缘子，氟塑料和硅橡胶盘棒式绝缘子和半X?，5型、半TX-25型半导体釉绝缘子。
半导体釉绝缘子大幅度延长了绝缘子清扫周期，提高了供电的可靠性，试用效果良好，但是存在泄漏电流较大等缺点。
较为理想的新型绝缘子是复合式聚合绝缘子。
这种绝缘子由两种聚合材料结合制成，一种材料提高机械强度，另一种材料提高绝缘性能，使复合式聚合绝缘子可以满足机械强度高、绝缘性能好、耐冲击、耐电弧重量较轻等的要求，这也是未来绝缘子发展的方向。
