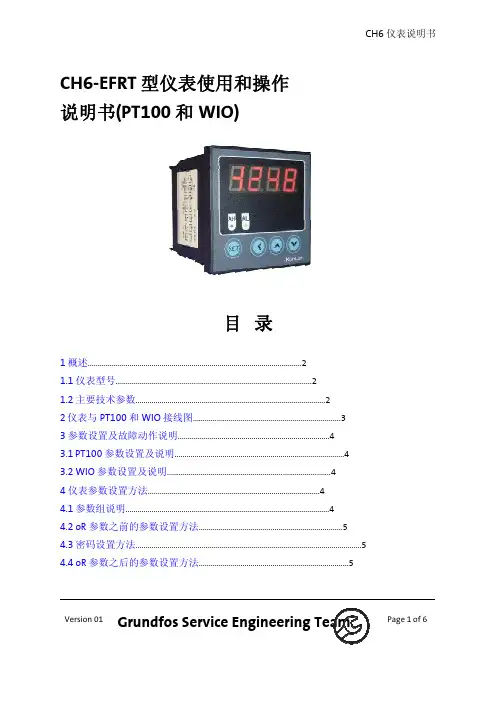

CH6-EFRT型仪表使用和操作说明书(PT100和WIO)

CH6 仪表说明书CH6-EFRT 型仪表使用和操作说明书(PT100 和 WIO)目录1 概述...........................................................................................................2 1.1 仪表型号..................................................................................................2 1.2 主要技术参数...............................................................................................2 2 仪表与 PT100 和 WIO 接线图..........................................................................3 3 参数设置及故障动作说明............................................................................4 3.1 PT100 参数设置及说明.....................................................................................4 3.2 WIO 参数设置及说明..................................................................................4 4 仪表参数设置方法......................................................................................4 4.1 参数组说明......................................................................................................4 4.2 oR 参数之前的参数设置方法........................................................................5 4.3 密码设置方法.................................................................................................................5 4.4 oR 参数之后的参数设置方法...........................................................................5Version 01Grundfos Service Engineering TeamPage 1 of 6CH6 仪表说明书1 概述1.1 仪表型号 CH6- E F R T AO B1 V0供电电源：85V AC~265V AC 外供输出：外供 24V/50mA 变送输出：无变送输出报警方式：2 组继电器输出显示颜色：红色面板形状：方形尺寸： 48(W)×48(H)×108(L) 系列：系列名称1.2 主要技术参数表 1.1 主要技术参数项目基本误差测量周期报警输出供电电源工作环境输入信号类型外供输出电源小于 0.5%F.S 0.2 秒 2 组继电器输出,触点容量 220V AC,3A 85V AC~265V AC,100V DC~380V DC,功耗小于 4W 0℃~50℃,湿度低于 85%R.H,无结露。

mettlertoledoph计操作规程

M E T T L E R T O L E D O p H计(F E20)操作规程(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--METTLER TOLEDO pH计(FE20)操作规程目录1.目的：--------------------------------------------------------------------22.范围：--------------------------------------------------------------------23.职责：--------------------------------------------------------------------24.内容：--------------------------------------------------------------------2使用环境条件------------------------------------------------------------2开机前检查：-------------------------------------------------------------2操作：-------------------------------------------------------------------2注意事项：---------------------------------------------------------------3维护保养：---------------------------------------------------------------4 5.参考资料：----------------------------------------------------------------41.目的：建立METTLER TOLEDO pH计(FE20)的使用、维护保养操作规程，保证METTLER TOLEDOPHS pH计(FE20)的正确使用、维护保养，保证检验结果的准确可靠性。

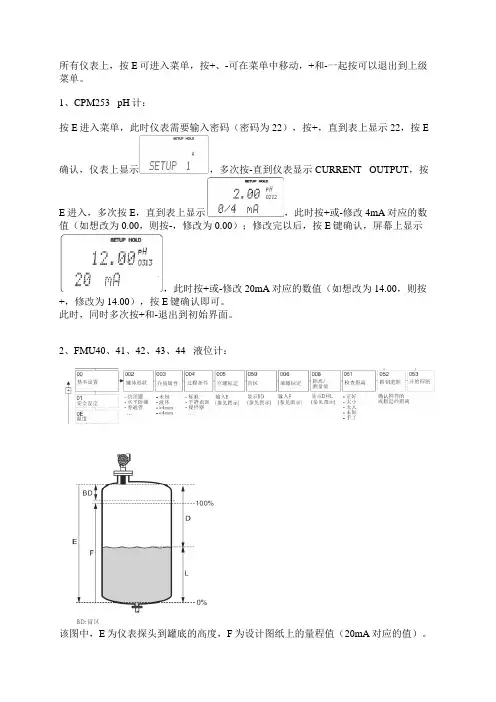

E+H仪表设置指南

所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。

1、CPM253 pH计：按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。

此时，同时多次按+和-退出到初始界面。

2、FMU40、41、42、43、44 液位计：该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。

如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。

改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。

按E确认，一直按E直到显示同时按+和-退出到初始界面即可。

3、FMU130、131、230、231、232 液位计：上图的仪表的显示器。

该界面为V0H2，该界面为V3H2，即显示器右上角显示的内容。

按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。

走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。

然后多次按V和按H回到V0H0（测量界面）即可。

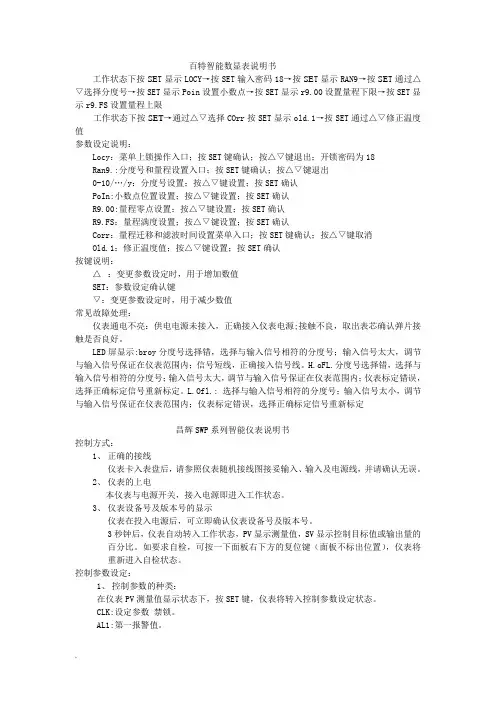

百特数显表操作方法

R9.FS:量程满度设置；按△▽键设置；按SET确认
Corr:量程迁移和滤波时间设置菜单入口；按SET键确认；按△▽键取消
Old.1:修正温度值；按△▽键设置；按SET确认
按键说明：
△:变更参数设定时，用于增加数值
SET:参数设定确认键
▽:变更参数设定时，用于减少数值
常见故障处理：
仪表通电不亮：供电电源未接入,正确接入仪表电源；接触不良，取出表芯确认弹片接触是否良好。
（2）手动操作状态：
当需要手动操作时，在PV显示输入值状态下，同时按压SET键和▽键，仪表将跟随当前输入量，自动转入手动控制输出量状态，仪表自动/手动指示灯亮，即可实现手
动/自动无忧转换。此时，SV显示输出量（0--100%）,输出值大小可按压 △键增加
输出量或▽键减少输出量来调节。同时按压SET键和△键，仪表即返回自动控制输出量状态，此时仪表将跟随当前输出量，根据控制器设定参数中的积分时间，按控制逼
AL2:第二报警值。
LBA:控制环断线或短路报警。（当仪表控制输出量等于PIDL或PIDH，并且连续时
间大于LBA设定时间，而PV测量值无变化，则判断为控制环故障，输出报警）
2、控制目标值SV的设定：
在PV显示测量值，SV显示控制目标值的状态下，按住SET键不放，4秒钟后即进入控制目标值SV的设定状态。
用以上方法。可继续分表设定AL1、AL2、P、I、D、T等参数的锁定CLK。
控制输出工作原理：
仪表工作过程分为三种状态：
1、PID自整定工作状态：
（1）自动控制状态：
仪表上电后自动处于跟踪状态。仪表采样PVin输入信号，并将PVi n输入值显示与PV
显示器上，控制目标值（或输出量的百分比）显示于SV显示器上。

百特数显表操作方法

LED屏显示:broy分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；信号短线，正确接入信号线。

H.oFL.分度号选择错，选择与输入信号相符的分度号；输入信号太大，调节与输入信号保证在仪表范围内；仪表标定错误，选择正确标定信号重新标定。

2、仪表的上电本仪表与电源开关，接入电源即进入工作状态。

3、仪表设备号及版本号的显示仪表在投入电源后，可立即确认仪表设备号及版本号。

新款BETTER明渠流量计中文说明书

新款比特FM3.14型超声波明渠流量计说明书本说明书适用于:FM3.14-CM型、FM3.14-CMG型、FM3.14-CMP型、FM3.14-YMG型、FM3.14-YMP型。

明渠流量计部分：一、基本概况：1，本仪表适用：帕歇槽、矩形堰、等宽堰、三角堰。

2，本仪表可选以下流量计量单位:kg、m3、L、T。

3，输入信号→专用超声波探头→由本公司专配或4～20mA。

二、熟悉您的仪表2，操作键功能介绍1)左移键和右移键→移动光标选择你所要改变的内容。

2)减少键和增加键→用它们来改变数字的大小或改变仪表同属性内容。

3)返回兼查看键→连续按此键依次查看仪表的基本参数。

操作完毕每按此键一次可以返回到上一级菜单,直到主画面或退出设置程序。

4)确认兼进入键→修改完每一个参数后按该键加以确认，该键还兼进入设置菜单键，譬如在仪表通电开机后需要对某项参数进行修改，按住该键不放直到密码界面出现为止，界面提示（请输入密码）三．查看仪表的重要参数（连续按返回键）1，当选用专用超声波探头时：通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）空气距离→探头到达水面之距离这相当重要，它是检验探头安装是否正确的唯一依据，空气距离的数字和实际探头到水面的距离相当，表示您的探头安装不错，仪表运转正常，反之必须查明原因。

（6）仪表盲区→最高水位离开探头的距离必须大于盲区的数值（7）堰槽名称→选用的堰槽名称→菜单可选2，当选用输出4～20mA变送器时：您可以通过连续按返回键查看到以下参数：（1）瞬时流量（2）累积流量（3）液位→高度或深度（4）时间→年月日，时分秒，可以修改（5）输入电流→此时变送器输入到仪表的电流（6）液位量程→液位变送器之量程（7）堰槽名称→选用堰槽名称→菜单可选四．如何进入用户主菜单按住确认键不放开直到密码界面出现（请输入密码）为止，通过按增加键和减少键可以改变数字的大小，按左移键和右移键可以选择你要修改数字的位数。

般特 ECscan20 30 40 笔式电导率仪使用说明书

ECscan20/30/40笔式电导率仪使用说明上海般特仪器有限公司1 I综述感谢您选择般特仪器的ECscan 系列笔式电导率仪。

这本用户手册循序渐进地描述了测量仪的各项功能与特征。

使用前，请仔细阅读。

型号测量参数 ECscan20 电导率 ECscan30 电导率, TDS ECscan40 电导率, TDS, 盐度安装电池 1. 拧下测量仪前端的电极固定圈，取下电极。

2. 将2节AAA 电池插入电池仓，注意极性。

3. 对准插槽，将电极缓慢推入主机，顺时针拧入电极固定圈直至锁紧。

按键按键功能 • 开关测量仪 • 锁定或解锁测量 • 退出校准、设置并且返回测量 • 开始校准 • 按住键进入设置菜单• 选择一个选项 • 确认校准、设置或显示的选项• 切换测量模式显示屏图标描述表示正在测量 CAL 表示正在校准SETUP 表示正在设置选项或数值 ATC 表示自动温度补偿已启用使用前取下电极保护帽，如果传感器已干燥，将电极浸入自来水约10分钟。

开关测量仪• 按住Meas 键约5秒开机。

• 按住Meas 键关机。

如果8分钟内无按键操作，测量仪将自动关机以节省电能。

传感器I 2设置菜单ECscan 系列笔式电导率仪内含一个简洁的设置菜单用于自定义功能选项以满足使用偏好，下表描述了各菜单项的功能。

菜单项选项与描述校准点设置校准点的数量。

1点（默认） 2点 3点 TDS 系数设置默认的电导率 − TDS 转换系数。

测量单位设置默认的温度单位。

摄氏度（默认）华氏度温度校准参考第3页。

测量值±10°C 测量值±10°F 自动锁定设置是否自动判别并锁定测量终点。

启用禁用（默认）自动关机设置8分钟内无按键操作是否自动关机。

启用（默认）禁用重置测量仪设置是否删除校准数据并且恢复测量仪至工厂默认设置。

注意，一旦启用，测量仪必须重新校准。
