氧化锆-氧电势和氧含量对照表
美康仪 ZOA系列氧化锆氧分析仪说明书
Z OA系列氧化锆氧分析仪说明书目录一、概述 (3)二、工作原理 (3)三、仪器组成和特点 (4)四、主要技术指标 (5)五、仪器设计说明 (5)六、安装 (7)七、调试及投运方法 (13)八、故障检验及排除 (15)九、附表 (17)1．热电偶分度表 (17)2．氧电势与氧含量（E-P）对照表（750℃） (18)3．氧电势与氧含量（E-P）对照表（700℃） (19)4．电流输出与氧含量对照表 (20)23 一、概述氧化锆氧分析仪是六十年代初逐渐发展起来的一种工业自动化控制仪表。
它广泛用于电力、冶金、石油、化工、轻纺、造纸等工业领域的各种燃烧控制，收到节约能源、减少污染的目的，引起各界的广泛重视。
用于工业炉窑燃烧尾气氧量测量的氧化锆氧分析仪是通过控制风燃比，达到系统最佳燃烧，抑制NO x 和SO x 的生成，来实现节能和环保之目的。
较比其它测量方法它具有结构简单，使用方便，直接插入烟道测量，反应速度快，测量范围宽，耐高温等一系列优点。
该仪器已被列为国际国内标准化设计项目。
当前，国内已经有几种型号的氧化锆氧分析仪在运行中，〈包括引进的产品〉，大多数传感器在寿命和准确度上不尽人意。
我们在研究国内使用环境的同时，引进、消化、吸收国外先进技术的基础上，率先研制出ZOA 系列新型氧化锆氧分析仪，生产许00000393，为工业现代化服务作出贡献。
该系列仪表具有如下特点1．结构品种齐全，具有直插式和导流直插式检测器结构，取样准确。
2．检测器采用全金属过滤器，能够有效过滤烟道粉尘，长期不堵，减少现场维护（该技术已获国家专利03200106.1）。
3．检测器内置电极保护网，延长使用寿命（该技术已获国家专利03267187.3） 4．首创定温式和浮温式一体的转换器设计，大大扩大使用范围和整机使用寿命。
5．转换器采用智能化设计，功能强，精度高，并设有各种功能键，随时检验仪器运行状态，具有自检、故障报警、保护功能。

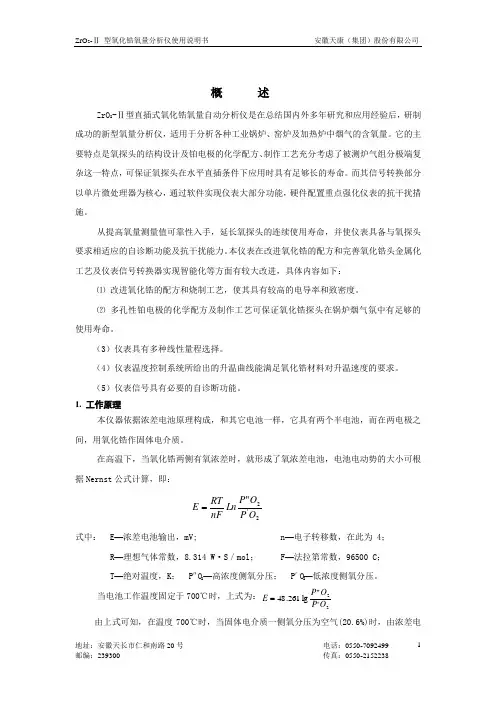

ZrO2-II直插式氧化锆氧量分析表
概 述ZrO 2-Ⅱ型直插式氧化锆氧量自动分析仪是在总结国内外多年研究和应用经验后，研制成功的新型氧量分析仪，适用于分析各种工业锅炉、窑炉及加热炉中烟气的含氧量。
它的主要特点是氧探头的结构设计及铂电极的化学配方、制作工艺充分考虑了被测炉气组分极端复杂这一特点，可保证氧探头在水平直插条件下应用时具有足够长的寿命。
而其信号转换部分以单片微处理器为核心，通过软件实现仪表大部分功能，硬件配置重点强化仪表的抗干扰措施。
从提高氧量测量值可靠性入手，延长氧探头的连续使用寿命，并使仪表具备与氧探头要求相适应的自诊断功能及抗干扰能力。
本仪表在改进氧化锆的配方和完善氧化锆头金属化工艺及仪表信号转换器实现智能化等方面有较大改进，具体内容如下：⑴ 改进氧化锆的配方和烧制工艺，使其具有较高的电导率和致密度。
⑵ 多孔性铂电极的化学配方及制作工艺可保证氧化锆探头在锅炉烟气氛中有足够的使用寿命。
（3）仪表具有多种线性量程选择。
（4）仪表温度控制系统所给出的升温曲线能满足氧化锆材料对升温速度的要求。
（5）仪表信号具有必要的自诊断功能。
1. 工作原理本仪器依据浓差电池原理构成，和其它电池一样，它具有两个半电池，而在两电极之间，用氧化锆作固体电介质。
在高温下，当氧化锆两侧有氧浓差时，就形成了氧浓差电池，电池电动势的大小可根据Nernst 公式计算，即：2'2"O P O P Ln nF RTE =式中： E —浓差电池输出，mV; n —电子转移数，在此为 4；R —理想气体常数，8.314 W ·S ／mol ； F —法拉第常数，96500 C ； T —绝对温度，K ； P ″O 2—高浓度侧氧分压； P ′O 2—低浓度侧氧分压。
当电池工作温度固定于700℃时，上式为：22'"lg 261.48O P O P E =由上式可知，在温度700℃时，当固体电介质一侧氧分压为空气(20.6%)时，由浓差电池输出电动势E，就可以计算出固体电介质另一侧氧分压，这就是氧化锆氧量自动分析仪的测氧原理。
AMETEK 210氧化锆检修规程和调试说明
AMETEK WDG210/Insitu检修规程AMETEK氧化锆氧量计的工作原理与北京原子能院的氧化锆氧量计的工作原理完全一样，都是利用检测氧化锆电势来检测氧量的。
一、安装从电极和控制器上拆去包装材料，检查完好无损，开始人工安装。
过滤器/阻火器的安装1.从电极尾部旋松套管（轴衬），然后在电极尾部拧上过滤器，并拧紧。
2.松开过滤器的保护套并略过过滤器，并通过过滤器的顶部扩大保护套大约1/2“。
3.排列过滤器的保护套，以便使微粒撞击保护套，从而保护过滤器。
4.拧紧保护套法兰。
5.注意阻火器一定迎着被测气流的方向。
传感器安装在接线盒周围的温度应低于160°F（70℃），安装时应轻拿轻放，法兰连接处的密封垫应切实垫好，防止漏气。
当不标定时一定将标气入口盖好。
电缆连接屏蔽线采取一端屏蔽。
控制器的电流输出在出厂时已校准，若需要调整，可以通过控制器上R13和R14来调节电流输出的零点和满度，电流输出可驱动负载达到1000欧姆，电流输出从210控制器上被隔离。
可以通过控制器中跳线W3的位置来选择输出为4-20mA或0-20mA。
二、控制器/用户界面控制器显示主控制单元显示可提供不同形式的信息。
通过设置键中的显示选项，可以确定何种信息可以显示。
如何有报警显示选择，报警信息将出现在显示的最下面一行。
菜单选项欲选择一个菜单选项，按箭头直到显示该选项，然后按Enter键。
如果在某个菜单中要求进行选择，可行的选择前会有一个“*”号，例如，如果你从设置菜单中选择显示选项，然后选择Display Line 1，现行的选择会出现Display Line 1，并有一个“*”号在前面，（例如，%氧量）。
如果在显示中不能显示某个菜单选项，在显示的左边会看到一个向下的箭头，这个向下的箭头表示此菜单选项在下屏还有。
一旦向下箭头消失，这表示此菜单选项在此屏为止，没有其他可供选择。
相反地，如果在显示的左边也有向上的箭头，这表示，按“UP”键，还可有菜单选项选择。
氧化锆氧量分析仪使用说明书
氧化锆氧量分析仪OCMHKS4000/5000E系列使用维护手册Version 4.09.01深圳市朗弘科技有限公司Shenzhen Lonhot Science & Technology Co.,ltd目录1系统概述 (3)1.1测量原理 (3)1.2氧量分析系统的结构 (3)2 系统各组件说明 (5)2.1测量探头的设计和功能 (5)2.2专用电缆 (5)2.3专用气缆(配合标定装置选项) (6)2.4电子变送器的设计 (6)2.5自动标定装置TOA2（选项） (6)3 氧量分析系统的安装 (7)3.1氧量探头的安装位置 (7)3.2氧气探头的安装 (7)3.3电子变送器的安装 (12)3.4自动标定装置的安装 (14)4 OCM-4电子变送器的说明 (16)4.1概述 (16)4.2设备运行 (16)4.3校准 (20)5 OCM5000E电子变送器的说明 (22)5.1概述 (22)5.2设备运行 (23)5.3仪表校准 (25)6 故障和报警 (27)7 技术指标 (28)7.1智能电子变送器特性 (28)7.2探头特性 (28)8 故障寻找和排除 (29)8.1虽然工作表明O2较高，但它的显示值却为0%， (29)8.2本机显示正常，而输出不正常 (30)8.3测量值不稳定，变化很大 (30)8.4显示始终为测量量限的终值，或比估计的值要高 (30)9 维修 (31)9.1保险丝的更换 (31)9.2过滤器的更换 (31)9.3探头内芯的拆装 (32)9.4氧化锆测量电池的更换 (32)9.5探头内芯零件的更换 (33)附录一：氧量分析仪选型样本 (35)附录二：主要配件清单 (38)致用户的信亲爱的用户：非常感谢您选用我公司（LONHOT)采用进口组件成套制造的OCMHKS4000/5000E系列直插式烟气氧含量测量仪。
近年来，我们的OCMHKS4000/5000E系列氧量分析仪已经在国内电力、石化、冶金等行业，超过1000个用户得到应用。
TCZ-1氧化锆氧量分析仪说明书(全)
1 概述TCZ-1型氧化锆烟气氧分析仪，是我厂设计人员汲取国外同类产品之精华，集近二十年现场实践之经验，精心设计的新一代标志性氧化锆氧分析仪。
仪器在使用方便性、可靠性、稳定性等方面将给您全新的感受。
为国产分析仪表树立了良好的新形象。
2 用途及适用范围使用TCZ-1系列氧化锆氧分析仪对烟气中残氧含量进行测量，从而将各种燃烧设备的燃烧状态控制在最佳状态，能有效地节约各种燃料(如：原煤、石油、天燃气、煤气等)，控制设备平稳、经济运行，延长设备使用寿命；同时还可降低排烟“黑度”减少排烟粉尘和 SO x等有害气体。
达到既节能降耗，又减少了有害物质的排放，起到保护环境等多种成效。
TCZ-1系列氧化锆烟气氧分析仪，可广泛用于石油开采、石油化工、管道输油、金属冶炼、火力发电、陶瓷、水泥等各个行业以及城市集中供暖等各种锅炉、窑炉设备中。
3 特点TCZ-1系列氧化锆烟气氧分析仪由转换器（电路部分）和检测器（俗称探头）两大部分组成。
其外形见图3.1图3.1 TCZ-1系列氧化锆烟气氧分析仪转换器其显著特点是：电路先进、新颖、结构合理，探头寿命长(保证一年,一般一年半到三年)， 更换锆管特别方便、参比气体,被测气体自动对流置换,无须外加吹气、抽气等装置；直插式探头反应速度快、滞后小，特殊的防尘方式使防尘效果更好。
检测器外型如图3.1.1图3.1.1 TCZ-1系列氧化锆检测器外形图转换器有两组显示器，分别显示百分氧量和探头内部控温温度，具有热电偶开路保护，热电偶冷端补偿元件错接、漏接保护以及超温保护等完善的保护手段。
氧量测量电路与控温电路相互独立，互不干扰。
4-20mA标准输出与主测量电路光电隔离，可直接远传进入各种控制设备和DCS系统，而绝无“共地”烦恼。
转换器的安装形式有现场型和盘装型。
现场型备有管式安装、壁式安装、盘式安装的全套配件，安装十分方便。
盘装型转换器又有竖式、卧式、方型三种，适应各种用户的不同要求。
检测器有标准型、加长型、负压高温型和正压高温型。
CE系列氧化锆氧分析仪说明书正文-(新1)
前言CE系列氧化锆氧分析仪适用于工业炉窑烟气中含氧量的连续监测，作为操作人员调节燃风配比的依据，或与自控系统连接，实现低氧合理燃烧，达到降低燃耗、稳定工艺、提高产品质量、减少环境污染等目的。
具有显著的经济效益和社会效益。
CE系列氧化锆氧分析仪检测器，采用了日本的离子镀膜技术，大幅度的提高了氧化锆探头的使用寿命，平均寿命为18个月，一般可达2-3年。
传感器采用最新工艺烧结制作，有效的克服了国内同类产品中离散性大，热震性差的问题。
氧化锆探头的整体可靠性及稳定性都居于国内领先地位。
该仪表转换器采用了16位的ATMEL系列单片微处理器，具有很强的运算能力，锆头控温达到±2℃，系统的测量精度≤±2%。
小信号处理及仪表电源采用多重隔离电路，有效的隔绝了工业环境中的各种干扰，仪表运行更加可靠，先进的3点标定方式，在保证测量精度的前提下，大大的减少用户的维护工作量，双节点的开关量输出更加方便的满足了用户的不同需求。
一、氧化锆测氧工作原理氧化锆材料是一种氧化锆固体电解质，是在纯氧化锆中掺以一定量的氧化钙或氧化钇经高温烧结后形成的稳定的氧化锆陶瓷烧结体。
由于在它的立方晶格中含有氧离子空穴，因此，在高温条件下它是良好的氧离子导体。
浓差电池氧化锆探头检测框图利用它的这一特性，在一定的温度下，当传感器两侧的氧含量不同时，它便是一个典型的氧浓差电池。
如果在氧化锆管内外涂制纯铂电极，用电炉对氧化锆管加热，使其内外壁接触氧分压不同的气体，氧化锆管就成为一个氧浓差电池，在两个铂电极上将发生如下反应：在空气侧（参比侧）电极上：O+4e→2O2-2+4e在低氧侧（被测侧）电极上：2O2-→O2当这两种迁移达到平衡后，便在两电极间产生一个与氧浓差有关的电势信号E。
氧电势值E符合能斯特方程：E=RT4FLnP AP X式中：R-气体常数T-锆管的绝对温度F-法拉第常数PX-被测气体氧浓度百分数PA-参比气氧浓度百分数，一般为％。
YYF94-Q氧化锆
®YYF94-Q氧化锆氧量变送器产品说明书上海晓舟电子仪表工贸有限公司版权所有©YYF94——Q氧化锆氧量变送器1.工作原理氧量变送器的作用是根据“能斯脱”公式，把氧量探头的氧电势和热电偶温度信号转换成与被测氧量成线性关系的电流输出。
本氧量变送器分为墙挂式和盘装式两种，这二种氧量变送器的电气部分完全一样，仅机械结构和安装方法不同。
氧量变送器按是否需要分为加热式和直插式二种，由于本氧量变送器的温度信号始终参与氧量运算，只要探头在其正常的工作温度范围内，探头温度的小范围变化不会影响氧量的测量，所以直插式变送器仅少—用于加热的固态继电器，探头少一加热炉。
按图1变送器硬件布置图由主机板、显示操作器和电源三部分组成，显示操作提供了一个强有力的人机接口，有关的信号都在上面显示，有关的可调参数都能在上面显示和修改。
本氧量变送器的主机是以单片机为基础的智能仪表，所有的运算、处理和控制都由软件完成。
氧电势、温度信号的输入转换和电流输出的转换采用模块化元件，这些元件具有可靠性强，精度高的特点，由于本仪表使用的元件集成度较高，使得整机结构简单，可靠性提高，使用、维护和维修方便。
氧电势和温度信号经各自的处理模块转换成0~5V信号，并由多路开关和A/D转换成数字量，单片机根据“能斯脱”公式计算出氧量。
计算出来的氧量值通过D/A转换成0~5V信号，并由隔离电流输出模块转换成4~20mA或0~10mA电流输出，电流输出最多2路。
变送器设有PI温度调节功能，并通过固态继电器控制加热炉。
变送器还设有组态开关，能使表计工作在不同的方式下。
2.仪表功能本氧量变送器除对氧电势和温度信号按“能斯脱”公式运算外，还具有以下其他功能：2.1 本底电势调整置于自然空气或旋开标准气接口，探头温度为650～750℃时，在显示操作器上读到的氧电势数值即为探头的本底电势。
先把变送器切到调整方式，在显示操作器上用“SEL”键调出本底电势（编号为04），通过“增”、“减”键来设置测得的探头本底电势值，并用“ENT”键来确认。
氧化锆氧分析仪连续监测炉膛烟气中的含氧量
氧化锆氧分析仪连续监测炉膛烟气中的含氧量在生产过程必须检测并控制烟气中的氧含量。
氧化锆氧分析仪（氧化锆氧量计、氧量表）的主要作用就是连续监测炉膛烟气中的含氧量，将氧量值转换成4~20mA模拟信号并送至DCS参与PI控制，优化炉膛燃烧，提升燃烧效率，减少污染物排放。
1、测量原理工作温度在650℃以上时，稳定的二氧化锆陶瓷（ZrO2）呈现氧离子导电现象，根据此特性，在高温条件下，如果在二氧化锆陶瓷两侧氧分压不同时，在其内部会发生氧离子的迁移。
此时在二氧化锆两侧引出的铂电极上可以测量到稳定的毫伏级信号，即为氧电动势。
通常在氧化锆内外两侧涂上多孔性铂电极制成氧浓度差电池（以下简称电池）。
参比气体通常为无油干燥清洁的空气（含氧20.60%）。
若参比气侧与被测气体侧氧分压不同时，氧离子从高的一侧迁移到低的一侧。
电池就以对数显示被测气体中的氧浓度值。
通过实验测定，电池工作温度在700℃时，氧浓度每减少一个数量级，毫伏信号约增加约48mV。
2、系统组成氧化锆氧分析仪是由安装在烟道内的传感器（探头）、就地安装的氧分析仪、气源及它们之间的连接电缆、气管组成。
以JK型氧化锆氧分析仪引入为例，做分析解释说明。
2.1传感器传感器装置由探头、法兰、测量电池、加热器、过滤元件、参比气管接头、校验气口等组成。
由于测量电池的工作温度设定为700℃，采用一支K型热电偶测量电池的工作温度，通过分析仪内部的温控器和加热器来实现温度恒定。
2.2氧分析仪氧分析仪最主要的功能是进行氧信号处理，氧传感器输入的氧电势E 信号首先进行放大，然后将放大的电压信号经过A/D转换器转换为数字信号。
根据传感器测量电池的特性曲线，微处理器将数字信号转变为相应的氧浓度值并显示在氧分析仪显示屏上，同时将数字信号转变为线性标准模拟电流信号输出至DCS。
当然，氧分析还具备内部温控、校准、故障报警、过热保护等功能。
