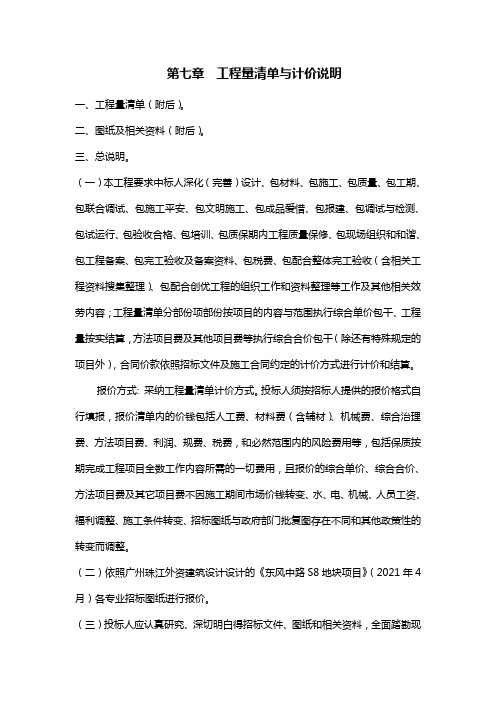

第七章工程量清单与计价说明一、工程量清单（附后）。
二、图纸及相关资料（附后）。
三、总说明。
（一）本工程要求中标人深化（完善）设计、包材料、包施工、包质量、包工期、包联合调试、包施工平安、包文明施工、包成品爱惜、包报建、包调试与检测、包试运行、包验收合格、包培训、包质保期内工程质量保修、包现场组织和和谐、包工程备案、包完工验收及备案资料、包税费、包配合整体完工验收（含相关工程资料搜集整理）、包配合创优工程的组织工作和资料整理等工作及其他相关效劳内容；工程量清单分部份项部份按项目的内容与范围执行综合单价包干、工程量按实结算，方法项目费及其他项目费等执行综合合价包干（除还有特殊规定的项目外），合同价款依照招标文件及施工合同约定的计价方式进行计价和结算。
报价方式: 采纳工程量清单计价方式。
投标人须按招标人提供的报价格式自行填报，报价清单内的价钱包括人工费、材料费（含辅材）、机械费、综合治理费、方法项目费、利润、规费、税费，和必然范围内的风险费用等，包括保质按期完成工程项目全数工作内容所需的一切费用，且报价的综合单价、综合合价、方法项目费及其它项目费不因施工期间市场价钱转变、水、电、机械、人员工资、福利调整、施工条件转变、招标图纸与政府部门批复图存在不同和其他政策性的转变而调整。
（二）依照广州珠江外资建筑设计设计的《东风中路S8地块项目》（2021年4月）各专业招标图纸进行报价。
（三）投标人应认真研究、深切明白得招标文件、图纸和相关资料，全面踏勘现场，具体的查对工程量清单，并将疑问、异议和其他意见，在招标答疑会前以书面方式提交招标人或主办单位，不然投标人将被以为其对招标人提供的工程量清单和其他文件资料无心见。
经答疑、复核调整的工程量清单将作为投标报价的基础，各投标人不得擅自修改招标人提供的工程量清单的内容（序号、项目名称、单位、数量）及顺序。
投标人按招标人提供的工程量清单并结合工程实际情形和自身实力进行报价，并填报综合单价和合价。
2024年施工作业脚手架使用管理规定（2篇）
2024年施工作业脚手架使用管理规定第一章总则第一条为认真贯彻“安全第一、预防为主、综合治理”的方针，确保在施工工作中员工的人身安全、生产设备安全，便于指导施工人员规范作业、管理和监督人员验收检查，制定本规定。
第二条本规定根据《中华人民共和国安全生产法》和xx集团公司(以下简称集团公司)颁布的《安全生产工作规定》、《电业安全工作规程》制定。
第三条本规定用于规范xx公司生产单位及承揽施工、检修、维护的相关单位和组织的作业项目。
第二章脚手架作业管理第四条施工作业需要搭设脚手架时作业单位必须填写申请单，并详细注明脚手架搭设的用途、详细地点、脚手架的形式和承载荷重及高度。
第五条搭设脚手架的人员必须持有有效的特种专业(架子工)作业证件。
第六条脚手架搭设结束后，必须经过施工负责人和项目部经理以上领导验收合格签字并悬挂“验收合格”标志牌后方可使用。
第七条脚手架上禁止乱拉电线。
必须安装照明线路时，木脚手架应加绝缘子，金属脚手架应另设木横担。
第八条对使用不符合本规定有关要求的脚手架，安全监督人员有权责令施工人员拆除重新搭设，对搭设、使用、验收单位按习惯性违章处罚。
第三章脚手架的材质与规格要求第九条木质材料的材质与规格：(一)用材。
应选用质轻坚韧的剥皮杉杆或落叶松，桦木、椴木、油松因质地不坚韧易腐朽及有枯节，一般不易使用。
杨木、柳木等质脆易折的木杆不准使用。
木质脚手板应采用杉木和红松、白松、落叶松材。
(二)规格。
使用木杆搭设脚手架时，立杆和斜杆(包括斜撑、抛撑、剪刀撑)的小头直径一般不少于70mm；大横杆、小横杆的小头一般不小于80mm(如在60mm～80mm之间的，可以双杆合并使用，或单杆加密使用)；脚手板厚度不小于50mm。
(三)选材。
1、立杆、大横杆、小横杆、斜杆等一般采用二等材，不能使用方木。
2、脚手板亦应采用二等材。
所用跳板不应有损坏、断裂及严重变形，跳板两端封绑，严禁探头跳。
第十条钢质材料的材质和规格：(一)钢管的材料和规格。
脚手架、跨越架搭拆使用管理制度
脚手架、跨越架搭拆使用管理制度第一章总则第一条为规范脚手架、跨越架的搭设、拆卸和使用过程中的控制管理，防止坍塌事故的发生，确保工程施工人员在工作中安全与健康，确保工程顺利开展，制定本制度。
第二条本制度适用于公司所属项目部脚手架、跨越架的搭设、拆卸和使用、维护的管理工作。
第三条脚手架按照搭接形式和使用用途分为（一）单排脚手架（单排架）：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架；（二）双排脚手架（双排架）：由内外两排立杆和水平杆等构成的脚手架；（三）结构脚手架：用于砌筑和结构工程施工作业的脚手架；（四）装修脚手架：用于装修工程施工作业的脚手架。
（五）悬挑脚手架：用于设备安装或检修悬挑作业的脚手架；（六）模板支架：用于支撑模板的、采用脚手架材料搭设的架子。
第四条达到一定规模的危险性较大的脚手架脚工程（一）搭设高度24m及以上落地式钢管脚手架工程；（二）附着式整体和分片提升脚手架工程；（三）悬挑式脚手架工程；（四）吊篮脚手架工程；（五）自制卸料平台、移动操作平台工程；（六）新型及异型脚手架工程。
第五条超过一定规模的危险性较大的脚手架工程（一）搭设高度50m及以上落地式钢管脚手架工程；（二）提升高度150m及以上附着式整体和分片提升脚手架工程:（三）架体高度20m及以上悬挑式脚手架工程。
第二章管理职责第六条项目部负责超过一定规模的危险性较大的脚手架工程专项施工方案的审批，并做好专家论证工作。
危大工程专项施工方案于公司审核会签后3日内将修改完善的危大工程专项施工方案及审核意见反馈表报送工程管理部门、安全环保部、设备物资部（必须时）、技术中心。
第七条项目部负责达到一定规模的危险性较大的脚手架搭设、拆除专项施工方案的编制、评审；负责脚手架、跨越架搭设、拆除作业指导书的编制与交底；负责组织脚手架、跨越架使用前的验收。
第八条项目部工程管理部门负责脚手架、跨越架搭设、拆除和维修的施工作业管理。
第九条项目部安全管理部门负责对脚手架搭设、拆除和维修的施工作业过程进行安全巡视监控。
装修工程满堂脚手架搭设方案

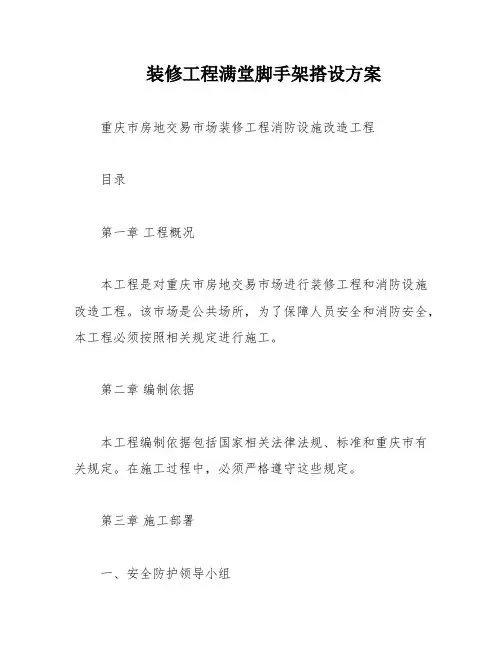

装修工程满堂脚手架搭设方案重庆市房地交易市场装修工程消防设施改造工程目录第一章工程概况本工程是对重庆市房地交易市场进行装修工程和消防设施改造工程。
该市场是公共场所，为了保障人员安全和消防安全，本工程必须按照相关规定进行施工。
第二章编制依据本工程编制依据包括国家相关法律法规、标准和重庆市有关规定。
在施工过程中，必须严格遵守这些规定。
第三章施工部署一、安全防护领导小组为了确保施工期间人员安全，本工程设立了安全防护领导小组，负责制定安全生产措施和监督落实。
二、设计总体思路本工程的设计总体思路是保证装修效果的同时，满足消防设施的要求。
在设计过程中，必须充分考虑消防安全问题。
第四章搭设前的施工准备在搭设脚手架之前，必须做好施工准备工作。
包括确定施工方案、准备必要的材料和工具、制定安全生产计划等。
第五章满堂脚手架的搭设一、钢管扣件满堂脚手架的搭设工艺流程在本工程中，采用了钢管扣件满堂脚手架。
搭设工艺流程包括：确定搭设位置、搭设立杆、搭设横杆、搭设斜杆、加固支撑、搭设踏板等步骤。
二、扣件式钢管脚手架的构造要求及技术措施为了保证脚手架的安全性和稳定性，必须严格按照相关规定进行构造和搭设。
在施工过程中，必须采取必要的技术措施保证施工质量和安全。
第六章脚手架的拆除在工程完成后，必须及时拆除脚手架。
在拆除过程中，必须采取必要的安全措施，确保不会对周围环境和人员造成影响。
第七章质量保证体系本章主要介绍满堂脚手架分项工程质量检验标准、扣件质量检验标准以及安全施工和文明施工措施。
一、满堂脚手架分项工程质量检验标准满堂脚手架分项工程质量检验标准是为了保证脚手架的安全性和稳定性，防止施工中出现安全事故和质量问题。
具体标准包括脚手架结构的稳定性、承载能力、连接件的可靠性等方面。
二、扣件质量检验标准扣件作为脚手架的重要组成部分，其质量直接影响整个脚手架的稳定性和安全性。
因此，扣件质量检验标准包括外观质量、尺寸精度、材质和强度等方面。
外脚手架工程资料
外脚手架工程资料什么是外脚手架外脚手架是建筑工程中常见的建筑支撑结构，主要用于外墙幕墙施工、修缮、拆除等工作。
它由支架、横杆、纵杆、斜杆等组成，可提供良好的稳定性和安全性。
外脚手架分为悬挑式和立杆式两种。
其中，悬挑式外脚手架通常用于高层建筑的外部装饰及玻璃幕墙施工，而立杆式外脚手架则用于中低层建筑的外墙施工。
外脚手架项目工程资料1. 外脚手架设计图外脚手架的设计图是外脚手架建造过程中必须要有的文档。
外脚手架设计图应该详细描述外脚手架的结构、尺寸、高度等参数，并满足施工标准要求。
设计图应由专业外脚手架设计师制定，施工前必须得到施工单位、监理单位和建设单位的共同确认。
设计图一般包括以下内容：•外脚手架的总的效果图及分部图；•主要安装参数及构件的制作、安装等关键技术要求；•大中小内腔边框架的结构，分类、参数及制作等要求；•支架、加固方案、斜撑、安全、保护措施等要求；•测量、安装及验收等要求；•强度、刚度、稳定性和安全评估等内容。
2. 外脚手架施工方案外脚手架施工方案是指施工单位为执行外脚手架的设计方案而制定的合理施工方案，这个方案涉及到外脚手架的搭建、拆卸、维护、验收等诸多方面，必须要严格按照设计图要求进行实施。
外脚手架施工方案应包括以下内容：•施工组织机构和管理体系；•施工方案及特殊工艺措施；•施工材料和施工设备清单；•施工进度和质量控制措施；•安全管理措施等。
3. 外脚手架安全技术措施外脚手架是建筑钢结构的重要组成部分，施工阶段如不注意安全，就有可能引发各种意外事故。
因此，我们必须采取必要的安全技术措施，如：•该区域必须监测并遮盖，并在施工区域附近提供明显的警示标志；•确保外脚手架上的工作平坦舒适；•工人完成工作后，需要将空间保持平整；•在需要的情况下，为外脚手架配备坚固和可靠的安全栅栏，以确保操作员的确切位置；•工人应穿着适当的工作服，并用安全带固定下来，以防止意外坠落。
4. 外脚手架材料品质标准外脚手架是一种建造用材，其品质标准直接关系到外脚手架的质量和安全。
满堂脚手架搭建施工方案
满堂脚手架搭建施工方案第一章：编制依据本方案的编制依据包括《建筑结构荷载规范》（GB-2012）、《建筑施工扣件式钢管脚手架安全技术规范》（130—2011）、《建筑施工安全检查标准》（59-2011）、《建筑施工高处作业安全技术规范》（80-1991）、《施工现场临时用电安全技术规范》（46-2005）和《建筑机械使用安全技术规程》（33-2012）等相关规范和标准。
第二章：工程概况1.工程简介本次工程是绿地新都会8#楼公共部位的精装修工程，位于郑州市金水区金水东路与东风南路交叉口。
大堂层高度为10.96米，大堂吊顶装修完成面高度为8.3米，施工面积约为300平方米。
为满足大堂精装修施工要求，大堂顶面及高处墙面的施工采用满堂脚手架施工，搭设高度均为6.8米。
大堂墙面造型干挂石材钢架高度为8.6米，施工时采用门型脚手架，并由专业安全员监护。
第三章：施工部署根据吊顶及墙面的施工需要，满堂脚手架顶面主要承受轻钢龙骨、石膏板、安装人员及安装工具（扳手、垫板及备用小配件等）的荷载，因此取脚手架施工均布荷载为2KN/㎡。
第四章：构造要求及技术措施本工程脚手架的构造要求及技术措施包括：1.脚手架的选材和规格应符合相关标准和规范的要求；2.脚手架搭设前应进行验收，并进行必要的检查和试验；3.脚手架的搭设、拆除及使用应符合相关标准和规范的要求；4.脚手架的搭设、拆除及使用应由具有相应资质的专业人员进行；5.脚手架的搭设、拆除及使用应进行必要的安全防护措施，如设置安全网、安全带等；6.脚手架的使用过程中应进行必要的检查和维护，如检查脚手架的稳定性、检查脚手架的连接件是否牢固等。
第五章：脚手架的搭设及拆除施工工艺1.脚手架的搭设工艺包括：确定搭设位置和高度、搭设立杆、安装横杆、加装斜杆、安装扶手及设置安全措施等；2.脚手架的拆除工艺包括：拆除斜杆、拆除横杆、拆除立杆、拆除扶手及清理现场等。
第六章：安全施工技术措施1.施工现场应设置警示标志，并进行必要的隔离和封闭措施；2.施工现场应设置专人负责安全管理，并进行必要的安全教育和培训；3.施工现场应设置专人负责检查和维护脚手架的稳定性和连接件的牢固性；4.施工现场应设置专人负责应急处理，并制定相应的应急预案；5.施工现场应定期进行安全检查和评估。
第七章--满堂脚手架
第七章满堂脚手架1. 表B。
7.1 施工方案★架体搭设应编制专项施工方案，方案应进行设计计算。
设置要求：1、施工单位应当在危险性较大的分部分项工程施工前编制专项方案;对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织专家对专项方案进行论证.（建质（2009)87第五条）2、根据《安全生产管理条例》和规范规定,满堂脚手架施工前，应由项目技术负责人组织相关专业技术人员,结合工程实际，编制专项施工方案，并按规范规定对其结构构件与立杆地基承载力进行设计计算。
结构设计计算应符合（JGJ130—2011第5条）。
3、扣件式钢管满堂脚手架:搭设高度不宜超过36m，施工层不得超过1层（JGJ130—2011第6.8。
2条）。
4、门式钢管满堂脚手架：搭设高度不宜超过30m（JGJ128—2010）6.10。
2条。
★专项施工方案审核、审批。
设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程,施工单位应当组织专家对专项方案进行论证.（建质【2009】87号)第五条2、满堂脚手架施工前应根据《危险性较大的分部分项工程安全管理办法〉（建质(2009) 87号)及《广东省住房和城乡建设厅关于〈危险性较大的分部分项工程安全管理办法〉的实施细则》（粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的,由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。
（建质【2009】87号)第八条3、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版)——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。
2。
表B.7.2 架体基础★架体基础应平整、夯实，并应符合专项施工方案要求。
★架体底部应按要求设置垫板，且垫板的规格应符合规范和方案要求。
外脚手架施工标准资料
a.连墙件及连墙杆件采用与架体相同的钢管扣件连接固定。 b.连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向 脚手架一端下斜连接。 c.当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通 长杆件与脚手架可靠连接，与地面的倾角应在45°～60°之间； 连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭 设后方可拆除。 d.连墙件构造示意图：
⑤脚手架开始搭设立杆时，应每隔6跨设置一根抛撑， 架体搭设至有连墙件的主节点时，在搭设完该处的立杆、 纵向水平杆、横向水平杆后，应立即设置连墙件。连墙件 安装稳定后，方可根据情况拆除。 c.架体立面在每层悬挑式卸料平台处需设置出料口，要 求洞口宽窄尺寸统一，竖向上下对齐，水平方向高度一致。 (4)纵向水平杆搭设： a.制作专用步距尺寸标尺，操作人员人手一把。搭设水 平杆时利用控制标尺和纵向水平杆水平控制通线确定纵向 水平杆高度和平整度。转角处水平杆伸出立杆尺寸一律按 100mm控制，转角处固定老师傅专门负责搭设该部位立杆、 水平杆（搭设完后，安全部立即复查，不合格必须改正）。 上下相邻水平杆搭设时以第一道纵向水平杆为基点用线锤 在管端吊线控制向上续搭，如整体校正用经纬仪打竖线控 制。
短钢管，锚入混凝土内150mm 防滑扣件
双扣件
图6 连墙件构造示意图
(8)剪刀撑与横向斜撑的搭设与质量控制： 一般悬挑架高度搭设小于20m，故按规范高度在24m 以下单、双排脚手架设置剪刀撑搭设，应符合下列要求： a.双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应 设置剪刀撑。 b.双排脚手架应在外侧全立面连续设置剪刀撑。 c.开口型双排脚手架的两端均必须设置横向斜撑。 d.每到剪刀撑跨越立杆的根数，参见下表： 剪刀撑斜杆与地面的倾角 剪刀撑跨越立杆的最多根数 45° 7 50° 6 60° 5
建筑工程安全管理-第7章脚手架工程
二、脚手架的基本要求
1、脚手架的各部分材料要有足够强度，应能安全地承受上
部的施工荷载和自重
施工荷载包括：
操作人员自重 工具设备的重量
所允许堆放材料的总重量
2、脚手架要有足够的稳定性，不发生变形、倾斜或摇晃 现象，以确保施工人员人身安全。
• 脚手架的作用： • 1、使建筑工人在不同部位进行操作。 • 2、保证工人在高处作业的安全
脚手架术语
1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6― 挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑； 11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16― 纵向扫地杆；17―横向扫地杆；
• 旋转扣件 ----- 用于平行或斜交杆件间连接 的扣件。 对接扣件 ----- 用于杆件对接连接的扣件。 防滑扣件 ----- 根据抗滑要求增设的非连接 用途扣件。 底座 ----- 设于立杆底部的垫座。 固定底座 ----- 不能调节支垫高度的底座。 可调底座 ----- 能够调节支垫高度的底座。 垫板 ----- 设于底座下的支承板。 立杆 ----- 脚手架中垂直于水平面的竖向杆 件。 外立杆 ----- 双排脚手架中离开墙体一侧的 立杆，或单排架立杆。 内立杆 ----- 双排脚手架中贴近墙体一侧的 立杆。
（3）脚手架底层步距不应大于2m。
6 连墙件
（1）连墙件设置的数量除应满足立杆稳定要求、 受力要求外，尚应符合表7-9的规定。
双排脚手架≤50m时，竖向间距≤3h（步距）， 水平间距≤3la （纵距）。 （2）连墙件的布置应符合下列规定：
1）连墙件应均匀布置且宜靠近主节点，偏离主 节点的距离不应大于300mm；
（2）纵向水平杆接长宜采用对接扣件连接，也可 采用搭接。对接、搭接应符合下列规定：
脚手架工程专业资料
第十七章脚手架工程定额修编情况1第十七章脚手架工程定额说明17.1、本章涉及外脚手架、里脚手架、满堂脚手架、悬空及挑脚手架、安全网等内容。
脚手架按搭设材料分为木制、钢管式；按搭设形式及作用分为型钢平台挑钢管式脚手架、烟囱脚手架和电梯井字脚手架等。
17.2、脚手架定额的工作内容中，涉及底层脚手架下的平土、挖坑，实际与定额不同时，不得调整。
17.3、斜道是按依附斜道编制的，独立斜道按依附斜道子目人工、材料、机械乘以系数1.8。
17.4、水平防护架和垂直防护架指脚手架以外单独搭设的，用于车辆通行、人行通道、临街防护和施工与其他物体隔离等的防护。
17.5、水塔脚手架按相应的烟囱脚手架人工乘以系数1.11,其他不变。
倒锥壳水塔脚手架，按烟囱脚手架相应子目乘以系数1.3。
2第十七章脚手架工程计算规则17.1、一般规定17.1.1、脚手架搭设的起点高度：基础及石砌体高度1m以上、其他结构高度1.2m以上。
17.1.2、计算内、外墙脚手架时，均不扣除门窗洞口、空圈洞口等所占的面积。
17.1.3、总包施工单位承包工程范围不涉及外墙装饰工程或外墙装饰不能运用主体施工脚手架施工的工程，可分别套用主体外脚手架或装饰外脚手架项目。
17.1.4、各种现浇混凝土独立柱、框架柱、砖柱、石柱等，均需单独计算脚手架。
17.1.5、各种现浇混凝土单梁、连续梁的脚手架，按其相应规定计算。
但梁下为混凝土墙(同一轴线)、并与墙一起整浇时，不单独计算。
有梁板的板下梁，不计算脚手架。
17.1.6、已按相应规定计算了外脚手架的的建筑物，其四周外围的现浇砼梁、框架梁、墙，以及砌筑墙体，不另计算脚手架。
17.1.7、现浇混凝土构造柱、圈梁、过梁，楼梯、雨蓬、阳台、挑檐中的梁和挑梁，各种现浇混凝土板、现浇混凝土楼梯，均不单独计算脚手架。
17.1.8、滑升钢模浇筑的钢筋混凝土烟囱、倒锥壳水塔支筒及筒仓，定额按无井架施工编制，不另计脚手架费用。
17.1.9、大型现浇混凝土贮水（油）池、框架式设备基础的混凝土壁、柱、顶板梁等混凝土浇筑脚手架，按现浇混凝土墙、柱、梁的相应规定计算。
