测量Cad图纸中的面测量CAD面积和长度的几种简单方法
测量Cad图纸中的面测量CAD面积和长度的几种简单方法
积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。
一、图形面积和周长最省事的方法：
1. 测量闭合图形面积和周长简单而准确方法：
如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。
2. 测量连续线段图形面积和周长简单的方法：
如果要测量的是一个非闭合的连续线段图形可按以下方法测量：
1) 在命令行输入LI并回车；
2) 用鼠标左键点击需要测量的连续线段；
3) 回车后即可看到刚刚测量的，连续线段图形的面积与周长。
二、测量简单图形面积和周长的方法：
如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：
1) 对象捕捉置于开的状态；
2) 用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；
3) 用鼠标点击待测矩形的一个角点；
4) 用鼠标点击待测矩形的对角点；
5) 用鼠标点击待测矩形的任一点（选取矩形框）；
6) 在命令行输入LI并回车，面积和周长就都计算并显示出来了。
三、测量复杂图形面积的方法：
1. 方法一：
1) 用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；
2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；
3) 在命令行输入C并回车，令图形闭合；
4) 用鼠标点击待测图形的任一点（选取该图形）；
5) 在命令行输入LI并回车，面积和周长就都计算并显示出来了。
2. 方法二：
1) 用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；
2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
3) 直接回车后即可计算并显示出已测图形的面积和周长。
3. 方法三：
1) 用鼠标点击标题栏中的工具选项；
2) 在下拉菜单中选中查询---面积；
3) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
4) 直接回车后即可计算并显示出已测图形的面积和周长。
4. 方法四：
1) 在命令行输入AA并回车；
2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
3) 直接回车后即可计算并显示出已测图形的面积和周长。
5. 方法五：
1) 在命令行输入PR并回车；
2) 用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
3) 直接回车后即可计算并显示出已测图形的面积和周长。
cad计算面积的方法
cad计算面积的方法
CAD计算面积的方法。
在CAD设计中，计算面积是一个非常常见的操作。
无论是建筑设计、机械设
计还是电气设计，都需要对各种图形的面积进行计算。
下面将介绍几种常用的
CAD计算面积的方法。
一、直接测量法。
直接测量法是最直观的一种计算面积的方法。
在CAD软件中，可以利用测量
工具直接测量图形的面积。
比如，对于一个矩形，可以直接测量其长和宽，然后相乘即可得到面积。
对于复杂一些的图形，可以利用多边形测量工具进行测量，然后得到其面积。
二、边界拟合法。
边界拟合法是一种通过拟合边界曲线来计算面积的方法。
在CAD软件中，可
以利用边界拟合工具对图形的边界进行拟合，然后得到其面积。
这种方法适用于一些不规则的图形，比如曲线图形、不规则多边形等。
三、面积计算命令法。
在CAD软件中，通常会提供面积计算命令，可以直接使用这些命令来计算图
形的面积。
比如，在AutoCAD中，可以使用“area”命令来计算闭合图形的面积。
这种方法简单方便，适用于各种闭合图形的面积计算。
四、坐标法。
坐标法是一种通过坐标点来计算面积的方法。
在CAD软件中，可以利用坐标
点来定义一个闭合图形的边界，然后通过计算这些坐标点的面积来得到图形的面积。
这种方法适用于各种闭合图形，比较灵活。
以上就是几种常用的CAD计算面积的方法。
在实际工作中，可以根据具体的图形特点和CAD软件的功能特点来选择合适的方法进行面积计算。
希望以上内容对大家有所帮助。

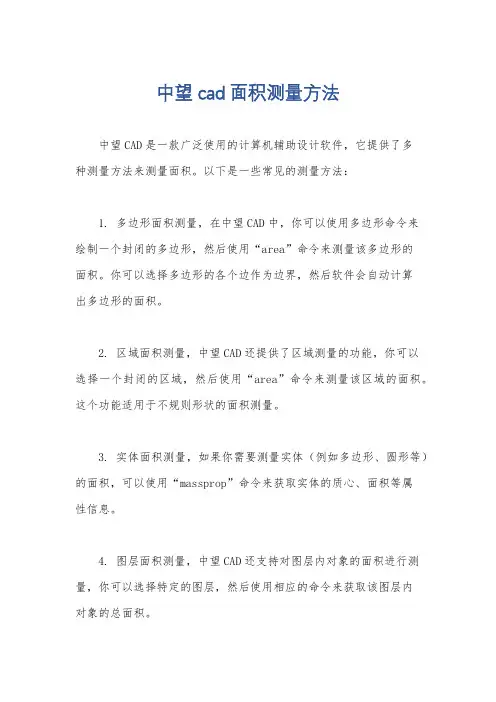

中望cad面积测量方法
中望cad面积测量方法
中望CAD是一款广泛使用的计算机辅助设计软件，它提供了多
种测量方法来测量面积。
以下是一些常见的测量方法：
1. 多边形面积测量，在中望CAD中，你可以使用多边形命令来
绘制一个封闭的多边形，然后使用“area”命令来测量该多边形的
面积。
你可以选择多边形的各个边作为边界，然后软件会自动计算
出多边形的面积。
2. 区域面积测量，中望CAD还提供了区域测量的功能，你可以
选择一个封闭的区域，然后使用“area”命令来测量该区域的面积。
这个功能适用于不规则形状的面积测量。
3. 实体面积测量，如果你需要测量实体（例如多边形、圆形等）的面积，可以使用“massprop”命令来获取实体的质心、面积等属
性信息。
4. 图层面积测量，中望CAD还支持对图层内对象的面积进行测量，你可以选择特定的图层，然后使用相应的命令来获取该图层内
对象的总面积。
除了以上列举的方法，中望CAD还提供了一些插件和扩展功能，可以进一步扩展面积测量的能力。
总的来说，中望CAD提供了多种
灵活的方法来进行面积测量，用户可以根据具体的设计需求选择合
适的方法来进行测量。
希望这些信息能够帮助到你。
如何应用CAD进行线性尺寸和距离测量
如何应用CAD进行线性尺寸和距离测量CAD（计算机辅助设计）软件在现代工程设计中扮演着重要的角色，它使得工程师能够以更高效、准确的方式进行设计和制图。
在CAD软件中，线性尺寸和距离测量是常见且必不可少的功能。
本文将介绍如何使用CAD软件进行线性尺寸和距离测量。
首先，打开CAD软件并打开你要进行测量的图纸。
确保你已经熟悉软件的界面和基本操作。
要进行线性尺寸测量，首先选择适当的测量工具。
CAD软件通常提供了多种测量工具，如“尺寸”、“线性尺寸”等。
选择一个能满足你需求的工具，通常是点击工具栏上的相应按钮或在菜单栏中找到相应选项。
在选择测量工具后，你需要选择要测量的对象。
可以是直线、弧线、多边形等。
更具体地说，你可以使用测量工具在两个点之间创建一条直线，然后根据需要进行调整和修改。
完成测量后，软件会自动生成相应的尺寸标注。
这些尺寸标注显示了你所测量的线段的长度。
你可以根据需要对尺寸标注进行更改，包括位置、样式、字体大小等。
某些CAD软件还提供自动更新尺寸的功能，如果你对图纸作了任何修改，相关的尺寸标注会自动更新以保持准确性。
除了线性尺寸测量，CAD软件还可以进行距离测量。
距离测量可以帮助你快速准确地计算出两个点之间的距离。
要进行距离测量，选择适当的测量工具，如“距离”、“测量”等，然后按照软件的指示在图纸上选择两个点。
软件会立即显示出两个点之间的距离。
在进行线性尺寸和距离测量时，请注意以下几点：1. 清晰明确的起点和终点：确保在测量之前清楚地确定起点和终点，这样可以避免测量出现误差。
2. 单位设置：CAD软件通常支持不同的单位，例如毫米、厘米、英寸等。
在进行测量之前，请确保正确设置了所需的单位。
3. 测量工具的准确性：CAD软件通常会提供一些辅助工具，如捕捉点、捕捉线段等，可以帮助你更准确地选择要测量的对象。
熟练掌握这些辅助工具可以提高测量的准确性和效率。
4. 尺寸标注的明确性：确保尺寸标注清晰可读，避免出现混淆或不明确的情况。
CAD计算面积所有方法
CAD计算面积所有方法汇总CAD中关于测量面积的操作方法“查询”工具栏:“工具”菜单:查询面积命令行:area指定第一个角点或[对象(O)/添加(A)/减(S)]: 指定点(1) 或输入选项第一角点计算由指定点定义的面积和周长。
所有点必须都在一个与当前用户坐标系(UCS) 的XY 平面平行的平面上。
指定下一个角点或按ENTER 键全选: 指定点(2)继续指定点定义多边形,然后按ENTER 键完成周长定义。
如果不闭合这个多边形,AutoCAD 在计算该面积时假设从最后一点到第一点绘制了一条直线。
计算周长时,AutoCAD 加上这条闭合直线的长度。
对象计算选定对象的面积和周长。
可以计算圆、椭圆、样条曲线、多段线、多边形、面域和实体的面积。
注意二维实体(使用SOLID 命令创建)不报告面积。
选择对象:如果选择开放的多段线,AutoCAD 在计算面积时假设从最后一点到第一点绘制了一条直线。
然而计算周长时,AutoCAD 忽略此直线。
计算面积和周长(或长度)时将使用宽多段线的中心线。
添加打开“加”模式后,继续定义新区域时应保持总面积平衡。
“加”选项计算各个定义区域和对象的面积、周长,也计算所有定义区域和对象的总面积。
可以使用“减”选项从总面积中减去指定面积。
指定第一个角点或[对象(O)/减(S)]: 指定点(1) 或输入选项第一角点计算由指定点定义的面积和周长。
所有点必须都在一个与当前UCS 的XY 平面平行的平面上。
指定下一个角点或按ENTER 键全选(“加”模式): 指定点(2)指定点来定义多边形(3)。
按ENTER 键后AutoCAD 开始计算其面积和周长。
并且,打开“加”模式后,AutoCAD 将返回所有由选定点或选定对象定义的区域的总面积。
如果不闭合这个多边形,AutoCAD 在计算该面积时假设从最后一点到第一点绘制了一条直线。
计算周长时,AutoCAD 将加上这条闭合直线的长度。
对象计算选定对象的面积和周长。
CAD中常用的测量快捷键
CAD中常用的测量快捷键在CAD（Computer-Aided Design，计算机辅助设计）软件中，测量是设计和绘图的重要环节之一。
准确测量对象的尺寸和距离对于CAD 设计师来说至关重要。
为了提高效率和便捷性，CAD软件通常提供了各种测量快捷键，帮助用户更快速、准确地进行测量操作。
本文将介绍CAD中常用的测量快捷键，并说明其具体功能和操作方法。
1. 距离测量快捷键：- D（Distance）：通过按下D键，然后按两次鼠标左键，在绘图区域依次点击两个点，即可显示出这两点之间的距离。
2. 面积测量快捷键：- A（Area）：按下A键，然后按两次鼠标左键，在绘图区域内绘制一个封闭的形状，即可显示出该形状的面积。
3. 角度测量快捷键：- AN（Angle）：通过按下AN键，在绘图区域内选择三个点，即可显示出这三个点所形成的角度。
4. 半径和直径测量快捷键：- R（Radius）：通过按下R键，在绘图区域内选择一个圆的边界点，即可显示出该圆的半径。
- DI（Diameter）：按下DI键，在绘图区域内选择一个圆的边界点，即可显示出该圆的直径。
5. 体积测量快捷键：- MASSPROP（Mass Properties）：按下MASSPROP键，然后选择一个或多个立体对象，即可显示出所选对象的总体积、质心、表面积等相关信息。
6. 线长测量快捷键：- LENGTHEN（Lengthen）：按下LENGTHEN键，然后选择一条线段，并输入所需的线段长度，即可对线段进行加长或缩短操作。
7. 圆弧测量快捷键：- ARC（Arc Distance）：按下ARC键，然后选择一个圆弧上的起点、端点和另一点，即可显示出该圆弧的弧长。
除了以上列举的几个常用测量快捷键外，不同的CAD软件可能还提供了其他测量相关的快捷键，可以根据具体使用的CAD软件版本来进行了解和操作。
总结：CAD中的测量功能是设计和绘图过程中必不可少的环节，使用快捷键可以极大地提高测量的效率和准确性。
cad统计面积有三个方法
统计面积有三个方法：1、用命令AA，按顺序点区域的每一个角点，最后可得面积。
缺点：不直观，是否漏点交点无法检查，无法精确测量弧形区域。
2、用命令PL沿地形外轮廓作一条封闭的PL线，选择该线，用LI命令可显示周长、面积及角点坐标等信息。
缺点：要求对PL线有较高的编辑能力（针对复杂弧形区域）。
3、用BO命令，调出边界创建对话框，对象类型选多线段，鼠标左键点击区域内部任意位置，可自动生成与地形轮廓吻合的封闭PL线，选择该线，用LI 命令即可。
缺点：要求原始图形必须是封闭的，且图元不能太多，否则不能成功。
请根据实际情况选用上述方法，然后将统计的所有区域面积累加求和就可以了。
CAD 计算面积的几种方法AutoCAD 中我们可以方便、准确地计算二维封闭图形的面积以及周长，但对于不同类别的图形计算方法也不尽相同。
1. 对于简单图形，如矩形、三角形。
只须执行命令AREA(可以是命令行输入或点击对应命令图标)，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打开捕捉依次选取矩形或三角形各交点后回车，AutoCAD 将自动计算面积(Area)、周长(Perimeter)，并将结果列于命令行。
2. 对于简单图形，如圆或其它多段线(Polyline)、样条线 (Spline)组成的二维封闭图形。
执行命令 AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object 选项，根据提示选择要计算的图形，AutoCAD 将自动计算面积、周长。
3. 对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行 AREA 命令计算图形面积。
必须先使用 Boundary 命令(其使用方法依照下图对话框选择即刻，它同于剖面线填充的面域创建)，以要计算面积的图形创建一个面域(region)或多段线对象，再执行命令AREA，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object 选项，根据提示选择刚刚建立的面域图形，AutoCAD 将自动计算面积、周长。
CAD中各种测量工具的使用方法
CAD中各种测量工具的使用方法CAD（Computer-Aided Design，计算机辅助设计）是一种通过使用计算机软件来创建、修改、分析和优化设计的过程。
在CAD软件中，有许多测量工具可帮助用户在设计和制造过程中精确测量和定位物体。
下面将介绍CAD中常用的一些测量工具的使用方法。
1. 距离测量工具：在CAD中，用户可以使用距离测量工具来测量两点之间的直线距离。
选择该工具后，用户只需要依次点击起始点和终点，软件将自动计算并显示直线距离。
2. 角度测量工具：角度测量是CAD中常见的操作之一。
通过选择角度测量工具，用户可以测量和确定物体或线段之间的夹角。
用户只需要选择起始点、终点和角度点，软件将显示所选点之间的角度。
3. 半径和直径测量工具：当用户需要确定圆或圆弧的半径或直径时，可以使用这些测量工具。
用户只需选择所需物体，并点击测量工具。
软件将显示所选物体的半径或直径值。
4. 面积测量工具：面积测量工具在CAD中非常有用。
通过选择该工具并选择所需区域，用户可以测量所选区域的面积。
软件将自动计算并显示该区域的面积值。
5. 垂直和水平测量工具：当用户需要确定物体或线段之间的垂直或水平关系时，可以使用这些测量工具。
选择垂直或水平测量工具后，用户只需选择起始点和终点，软件将显示所选点之间的垂直或水平关系。
6. 倾斜角度测量工具：在CAD中，用户可以使用倾斜角度测量工具来测量物体或线段相对于水平或垂直方向的倾斜角度。
选择该测量工具后，用户只需选择起始点和终点，软件将显示所选物体或线段与水平或垂直的倾斜角度。
7. 交点测量工具：当用户需要确定两条线段或多条线段的交点时，可以使用交点测量工具。
选择该工具后，用户只需选择所需线段，软件将自动计算并显示交点的坐标。
以上介绍了CAD中常用的几种测量工具和它们的使用方法。
在使用这些测量工具时，用户应注意选择正确的物体或线段，并按照软件提示进行操作。
通过合理使用测量工具，用户可以精确地测量和定位物体，提高设计和制造的准确度和效率。
如何利用CAD进行精确测量和标注
如何利用CAD进行精确测量和标注CAD（Computer-Aided Design）是一种广泛应用于工程、建筑和设计领域的计算机辅助设计软件。
其强大的测量和标注功能使得用户可以快速准确地进行设计工作。
本文将介绍利用CAD软件进行精确测量和标注的技巧和方法。
首先，打开CAD软件并加载要测量和标注的文件。
在软件界面中，你将看到绘图区域和各种绘图工具。
要进行测量和标注操作，选择“标注”工具栏中的相关工具。
测量是CAD中一个重要的功能，它能给出图纸上物体的尺寸和长度。
在CAD中，常见的测量工具包括“直线尺寸”、“半径”、“角度”和“面积”等。
选择合适的工具，点击目标对象，软件将自动计算并显示出相应的测量结果。
例如，若需要测量两点之间的距离，选中“直线尺寸”工具后，点击第一个点，然后移动鼠标到第二个点并点击。
CAD将绘制一条连接两点的直线，并在图纸上显示出距离数值。
同样地，若要测量半径或角度，选择相应的工具并按照相似的步骤进行操作。
标注是将测量结果直接添加到图纸上，以便在需要时进行参考和使用。
CAD提供了各种标注工具，如“线性标注”、“半径标注”、“角度标注”和“注释标注”等。
选中相关工具后，点击需要标注的对象或位置，软件将自动添加相应的标注。
例如，要进行线性标注，选择“线性标注”工具后，点击需要标注的直线或线段。
CAD软件将在线段上添加标注线，并显示出测量结果。
同样地，若要对圆的半径进行标注，选中“半径标注”工具后，点击需要标注的圆心即可。
除了基本的测量和标注功能，CAD还提供了一些高级的扩展工具，如“面积测量”、“对称标注”和“注释标注”等。
通过灵活运用这些工具，你可以在CAD软件中实现更精确的测量和标注操作。
总结来说，利用CAD进行精确测量和标注需要掌握基本的测量和标注工具，熟悉其操作步骤。
在实际应用中，我们可以根据具体需求选择合适的工具，并结合高级功能进行更复杂的操作。
通过不断的练习和实践，我们能够熟练掌握CAD软件的测量和标注技巧，提高工作效率和设计质量。
CAD中坐标和距离的精确测量方法
CAD中坐标和距离的精确测量方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它能够提供精确的图纸和模型设计。
在CAD中，坐标和距离的精确测量对于保证设计的准确性和质量至关重要。
本文将介绍几种在CAD软件中进行坐标和距离精确测量的方法。
首先，坐标的精确测量是CAD设计的基础。
CAD软件通常提供了多种测量工具，使得坐标的准确获取变得非常方便。
其中最常用的工具是“坐标系”工具，它能够帮助我们确定一个点的准确坐标值。
在使用CAD软件时，我们可以选择工具栏上的“坐标系”图标，然后在需要测量的位置进行点击，软件会自动生成一个标记并显示出该点的坐标值。
此外，一些CAD软件还提供了更高级的测量工具，例如“坐标轴”和“参考线”，利用它们我们可以更精确地确定点的位置。
其次，距离的精确测量同样至关重要。
在CAD软件中，我们可以使用多种工具来测量两个点之间的距离。
其中最常见的是“测量工具”，它通常位于工具栏的测量类别中。
使用该工具，我们可以在两个点之间点击，然后软件会自动计算出它们之间的距离并显示出来。
有些CAD软件还提供了更准确的测量工具，例如“尺寸标注”和“距离标注”，它们可以对线段、圆弧、多边形等进行准确的距离标注。
除此之外，一些CAD软件还可以通过设置“网格”或“辅助点”，来辅助我们进行距离的精确测量。
此外，为了提高坐标和距离的测量精确度，我们还可以借助CAD软件的辅助功能。
一个常用的辅助功能是“捕捉”或“吸附”，它能够使鼠标在接近特定位置时自动吸附到该位置，从而帮助我们更准确地确定坐标和距离。
在CAD软件中，我们可以通过设置“捕捉”选项来启用各种吸附方式，例如吸附到端点、中点、交点等等。
另一个常用的辅助功能是“提示信息”，它通常在鼠标移动到特定位置时显示出相关坐标和测量数值，方便我们快速获取准确信息。
最后，为了确保CAD中坐标和距离的精确测量，我们需要注意一些细节和技巧。
利用CAD进行精确尺寸测量的方法
利用CAD进行精确尺寸测量的方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的技术。
通过CAD软件，工程师可以在电脑上设计和分析产品，并进行精确尺寸测量。
本文将介绍利用CAD进行精确尺寸测量的几种常见方法。
1. 标尺工具：大多数CAD软件都提供了标尺工具，使用它可以直接测量图纸上的长度和宽度。
在CAD软件的工具栏中，找到标尺工具，并设置合适的比例尺。
然后，点击起始点和终点，软件将自动计算出两点之间的距离。
2. 尺寸工具：除了标尺工具外，CAD软件还经常提供尺寸工具。
尺寸工具可以更详细地测量对象的长度、宽度、直径、角度等。
选中要进行测量的对象，在CAD软件的菜单栏中选择“尺寸”工具，然后将测量线放置在需要测量的位置，软件将显示出对象的具体尺寸。
3. 坐标系统：CAD软件使用坐标系统来定位和测量对象。
了解和熟悉坐标系统可以帮助进行精确尺寸测量。
CAD软件中的坐标系统通常由X、Y和Z轴组成，用于分别表示对象在平面上的水平位置、垂直位置和深度位置。
通过利用坐标系统，可以准确地测量对象的位置和尺寸。
4. 参考线与测量工具：在进行精确尺寸测量时，参考线和测量工具是非常有用的。
参考线可以帮助确定对象的位置和方向，使测量更加准确。
测量工具可以用来测量对象之间的距离、角度和曲线的弧长。
CAD软件通常提供各种测量工具，如直尺、角度计、弧度计等，使用它们可以进行更复杂和准确的尺寸测量。
5. 三维建模：在进行精确尺寸测量时，有时只使用平面图可能不够准确。
CAD软件的三维建模功能可以帮助创建真实世界中的物体，并进行更细致和准确的尺寸测量。
通过将对象从平面图转换为三维模型，可以更好地理解其形状和尺寸，并进行更准确的测量。
6. 数据分析工具：一些CAD软件还提供了数据分析工具，可以对测量结果进行进一步分析和处理。
例如，可以计算对象的面积、体积和重心，或进行形状比较和模拟分析。
这些工具可以帮助工程师更全面地了解对象的特性和尺寸。
