电机定子综合测试装置技术规格

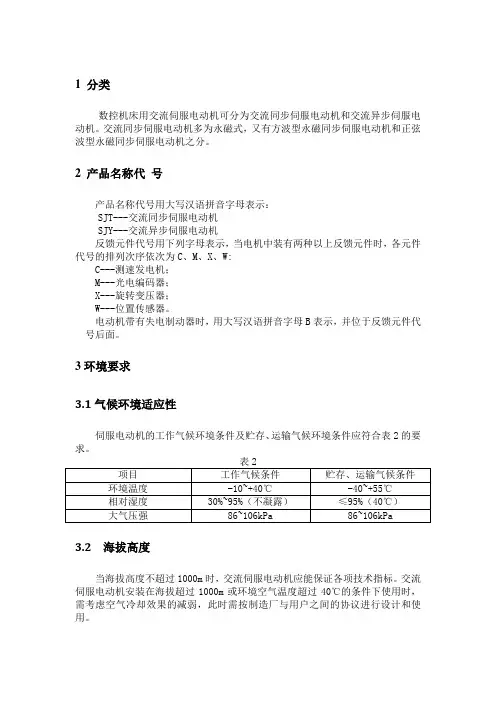

[解说]电机测试转子定子测试仪测试项目和参数

1 分类数控机床用交流伺服电动机可分为交流同步伺服电动机和交流异步伺服电动机。

交流同步伺服电动机多为永磁式，又有方波型永磁同步伺服电动机和正弦波型永磁同步伺服电动机之分。

2 产品名称代号产品名称代号用大写汉语拼音字母表示：SJT---交流同步伺服电动机SJY---交流异步伺服电动机反馈元件代号用下列字母表示，当电机中装有两种以上反馈元件时，各元件代号的排列次序依次为C、M、X、W:C---测速发电机；M---光电编码器；X---旋转变压器；W---位置传感器。

电动机带有失电制动器时，用大写汉语拼音字母B表示，并位于反馈元件代号后面。

3环境要求3.1气候环境适应性伺服电动机的工作气候环境条件及贮存、运输气候环境条件应符合表2的要求。

3.2 海拔高度当海拔高度不超过1000m时，交流伺服电动机应能保证各项技术指标。

交流伺服电动机安装在海拔超过1000m或环境空气温度超过40℃的条件下使用时，需考虑空气冷却效果的减弱，此时需按制造厂与用户之间的协议进行设计和使用。

4机械要求4.1振动﹑冲击交流伺服电动机应能承受规定的振动﹑冲击试验。

试验后进行外观检查，不允许有零部件的损坏﹑变形和紧固件松动等现象。

通电后电动机应能正常工作。

电动机应能承受表11 规定的扫频振动试验。

按GB/T 7345— 1994 中5.24规定的方法进行振动试验，试验后应符合5.1.3 的规定。

规定的方法进行冲击试验，试验后应符合5.1.3 的规定。

4.2轴向间隙交流伺服电动机的轴向间隙应符合表3的规定。

4.3 轴伸径向圆跳动交流伺服电动机轴伸外圆配合表面的径向圆跳动应符合表4的规定。

表44.4 安装配合面同轴度和安装配合端面垂直度交流伺服电动机安装配合面同轴度和安装配合端面垂直度应符合表5的规定。

5电气性能要求5. 1 绝缘电阻选择相应的兆欧表，测量电动机各绕组对机壳及各绕组间的绝缘电阻数值，在工作气候环境条件下交流伺服电动机各绕组对机壳及各绕组之间的绝缘电阻应不小于20MΩ，在温升试验条件下绝缘电阻应不小于5MΩ，湿热试验后的绝缘电阻应不小于1MΩ。

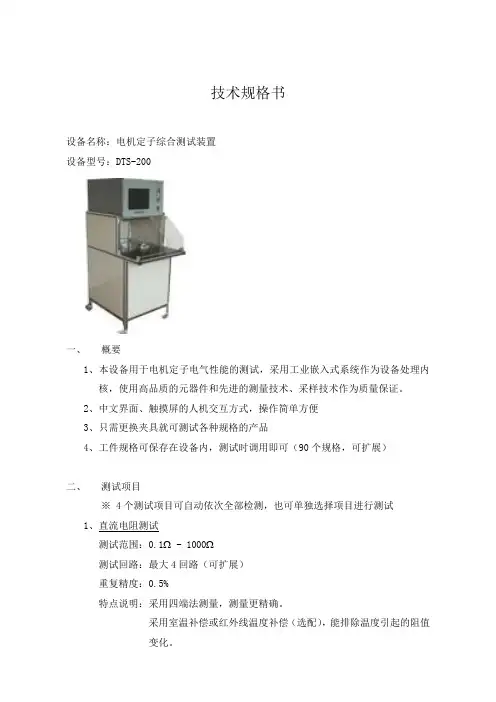

电机定子综合测试装置技术规格

技术规格书设备名称：电机定子综合测试装置设备型号：DTS-200一、概要1、本设备用于电机定子电气性能的测试，采用工业嵌入式系统作为设备处理内核，使用高品质的元器件和先进的测量技术、采样技术作为质量保证。

2、中文界面、触摸屏的人机交互方式，操作简单方便3、只需更换夹具就可测试各种规格的产品4、工件规格可保存在设备内，测试时调用即可（90个规格，可扩展）二、测试项目※ 4个测试项目可自动依次全部检测，也可单独选择项目进行测试1、直流电阻测试测试范围：0.1Ω - 1000Ω测试回路：最大4回路（可扩展）重复精度：0.5%特点说明：采用四端法测量，测量更精确。

采用室温补偿或红外线温度补偿（选配），能排除温度引起的阻值变化。

2、匝间测试脉冲高压：100V - 2000V （100V/档）脉冲波峰：0.5μsec采样频率：0-20MH Z测试回路：4回路判定方法：面积差判定（对电感量和能量损失都敏感）标准波形为白色，合格的测试波形为绿色，不合格的测试波形为红色。

使用大脉宽采样，适用于小电感工件的短路检验3、绝缘电阻测试电压选择：DC500V测试时间：1-10秒（0.1秒/档）判定范围：0-1000MΩ4、耐压测试电压选择：AC100-3000V （100V/档）测试时间：1-10秒（0.1秒/档）判定范围：0.1-20 mA三、测试时间共计测试时间:4秒四、主要部件1、控制部分嵌入式系统2、继电器 OMRON或MEDER（进口原装）3、高压继电器 GGE.D或MEDER（进口原装）4、气动部件 AIRTEC5、开关电源台湾明纬6、其他国产一流品牌五、买方提供1、电源 AC220V（±10%）、气源 4-6kg/cm32、试验用工件每种5个（设备调试用）3、工件的详细测试要求及参数六、卖方提供1、电气图、使用说明书等资料2、各类继电器、按钮、指示灯、探针等常规备件3、现场的安装调试及人员培训4、保修期：设备验收后一年（除人为故障外，不收取服务费用）5、售后服务：接到设备的书面报修后24小时内出发，赶赴现场处理故障。

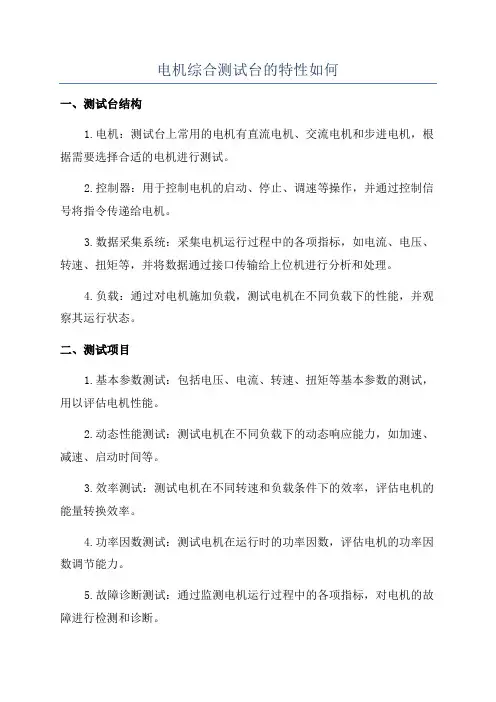

电机综合测试台的特性如何

电机综合测试台的特性如何一、测试台结构1.电机：测试台上常用的电机有直流电机、交流电机和步进电机，根据需要选择合适的电机进行测试。

2.控制器：用于控制电机的启动、停止、调速等操作，并通过控制信号将指令传递给电机。

3.数据采集系统：采集电机运行过程中的各项指标，如电流、电压、转速、扭矩等，并将数据通过接口传输给上位机进行分析和处理。

4.负载：通过对电机施加负载，测试电机在不同负载下的性能，并观察其运行状态。

二、测试项目1.基本参数测试：包括电压、电流、转速、扭矩等基本参数的测试，用以评估电机性能。

2.动态性能测试：测试电机在不同负载下的动态响应能力，如加速、减速、启动时间等。

3.效率测试：测试电机在不同转速和负载条件下的效率，评估电机的能量转换效率。

4.功率因数测试：测试电机在运行时的功率因数，评估电机的功率因数调节能力。

5.故障诊断测试：通过监测电机运行过程中的各项指标，对电机的故障进行检测和诊断。

三、特性1.精准度高：测试台上使用的传感器和测量仪器具有较高的精度，可以准确地测量电机各项参数。

2.稳定性好：测试台采用先进的控制技术，能够保证电机测试过程中的稳定性，避免因外界环境变化而导致测试结果的不准确。

3.多功能：测试台可以进行多个测试项目，满足不同电机测试的需求。

4.可远程控制：测试台可以通过上位机进行控制和监测，实现远程控制和数据传输。

5.数据分析：测试台的数据采集系统可以将测试结果传输至上位机进行分析和处理，提供相关的数据曲线和报告。

四、使用优势1.提高测试效率：测试台集成了电机测试所需的各项功能，能够提供全面的测试结果，提高测试的效率。

2.精确分析问题：通过对电机各项参数的测试和分析，可以准确识别电机存在的问题和故障，并提供相应的解决方案。

3.降低测试成本：测试台可以对电机进行全面的测试，减少对其他设备和测试仪器的依赖，从而降低测试成本。

4.优化电机性能：通过测试和分析，工程师可以了解电机的性能状况，并针对性地进行优化措施，提升电机的性能和效率。

电机测试-子定子测试仪测试项目和参数

1 分类数控机床用交流伺服电动机可分为交流同步伺服电动机和交流异步伺服电动机。

交流同步伺服电动机多为永磁式，又有方波型永磁同步伺服电动机和正弦波型永磁同步伺服电动机之分。

2 产品名称代号产品名称代号用大写汉语拼音字母表示：SJT---交流同步伺服电动机SJY---交流异步伺服电动机反馈元件代号用下列字母表示，当电机中装有两种以上反馈元件时，各元件代号的排列次序依次为C、M、X、W:C---测速发电机；M---光电编码器；X---旋转变压器；W---位置传感器。

电动机带有失电制动器时，用大写汉语拼音字母B表示，并位于反馈元件代号后面。

3环境要求3.1气候环境适应性伺服电动机的工作气候环境条件及贮存、运输气候环境条件应符合表2的要求。

3.2 海拔高度当海拔高度不超过1000m时，交流伺服电动机应能保证各项技术指标。

交流伺服电动机安装在海拔超过1000m或环境空气温度超过40℃的条件下使用时，需考虑空气冷却效果的减弱，此时需按制造厂与用户之间的协议进行设计和使用。

4机械要求4.1振动﹑冲击交流伺服电动机应能承受规定的振动﹑冲击试验。

试验后进行外观检查，不允许有零部件的损坏﹑变形和紧固件松动等现象。

通电后电动机应能正常工作。

电动机应能承受表11 规定的扫频振动试验。

按GB/T 7345— 1994 中5.24规定的方法进行振动试验，试验后应符合5.1.3 的规定。

规定的方法进行冲击试验，试验后应符合5.1.3 的规定。

4.2轴向间隙交流伺服电动机的轴向间隙应符合表3的规定。

4.3 轴伸径向圆跳动交流伺服电动机轴伸外圆配合表面的径向圆跳动应符合表4的规定。

表44.4 安装配合面同轴度和安装配合端面垂直度交流伺服电动机安装配合面同轴度和安装配合端面垂直度应符合表5的规定。

5电气性能要求5. 1 绝缘电阻选择相应的兆欧表，测量电动机各绕组对机壳及各绕组间的绝缘电阻数值，在工作气候环境条件下交流伺服电动机各绕组对机壳及各绕组之间的绝缘电阻应不小于20MΩ，在温升试验条件下绝缘电阻应不小于5MΩ，湿热试验后的绝缘电阻应不小于1MΩ。

SXDJ-ZT电机型式试验综合测试台

本方案主要针对电机修理厂家及检修车间对检修过的电机进行试验，其配置紧盯试验中的重点试验项目，减少了非重点的试验项目和设备，具有实用、简单，方便、快捷等优点。

本测试系统具有较宽的适用范围，可针对Y/Q/F 系列三相异步电动机、T/TF 系列三相同步电机等进行检测试验，是电机制造厂家、修理厂家及检修车间理想的试验检测设备。

SXDJ-ZT电机型式试验综合测试台性能特点◆手动操作和自动操作方式并存，不便采用自动控制或微机出现故障，可以采用手动操作进行试验◆系统可用于不同规格、不同型号电机的出厂例行试验和形式试验◆系统可用于不同规格、不同型号电机的检修试验◆自动控制被试品的起停、自动采集测试数据，自动进行数据处理及参数◆测量数据由计算机自动同步记录，保证测试数据的同时性，消除了人工读表的不同步所引起的误差，大大提高试验的工作效率◆试验软件自动将试验结果折算为标准数据，有利于试验结果的对比◆系统可集成环境温度测量模块、工频耐压试验模块、匝间耐压试验模块、三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块等，转子电阻测量模块等◆系统模块功能可自由选配，也可根据用户需求定制产品功能◆试验结果数据直接保存在试验工控机硬盘中，可以进行试验数据的本机查询访问，设计有试验报告自动生成功能，可并提供多种输出打印功能◆系统可完成电机空载试验、功率测量（有功，无功，功率因素）、观察三相电流不平衡度、工频耐压试验、匝间绝缘耐压试验、定子对地绝缘测量、堵转试验、转子电阻测量等◆测量准确度高，重复性好◆控制系统性能稳定、系统可扩展性好SXDJ-ZT电机型式试验综合测试台技术参数◆环境温度测量主试验台内集成温度测量模块相关试验会自动调用环境测试功能◆绝缘电阻、振动测量、电机温度测量绝缘电阻测量、振动测量以及电机温度测量配备相应的手持试验设备进行测试，系统软件提供相对应的数据录入窗口高度智能：量程可自动转换，一目了然的面板操作，大屏幕LCD 显示，使得测量十分方便和迅速测试阻值范围广，测试精度高一体化便携式设计，重量更轻，方便携带输出功率大，带载能力强，抗干扰能力强测量范围：< 1000MΩ测量电压：高5000V，多档位可选(500V、1000V 、2500V、5000V) 测量精度：5%FS±5d◆直流电阻测量测量电流：< 10A测量电阻：0~2000ΩZui小分辨率：1uΩ电阻不平衡度计算：0.1%FS±3d测量精度：0.2%FS±3d主试验台内集成绕组直流电阻测量模块测量时能有效补偿大电感设备电流惯性，加速了铁芯饱和，提高了测量速度采用先进的恒流电源技术，使得对感性负载充电电流相对稳定，抗感能力稳定，抗干扰能力强，保证测量结果准确度高，重复性好采用四线制，消除线路与连接点电阻引起的误差计算机软件自动补偿电流电压测量内阻引起的误差计算机软件根据实际环境温度将电阻自动换算到指定为20℃时的电阻值配有测量自动切换模块，可实现三相绕组一次接线自动完成测量功能量程广，测量范围广◆工频耐压试验高压电压：0～25kV 可调高压电流：0～2000mA( 保护电流可任意设定)耐压时间：0～9999S（可任意设定）◆匝间耐压试验冲击波峰值电压：0.6～5kVp 范围内连续可调峰值电压表显示：0 ～5kVp±5%波前时间：< 0.5us ，可调适用于额定工作电压10kV 及以下电机的绕组匝间绝缘检测以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用测试仪的波形显示窗口观察波形并进行对比分析，能直观、迅速、正确地测定绕组匝间短路及各种阻抗不平衡故障◆空载试验电机轴上不带任何负载提供自动与手动两种选择以适应于不同要求。

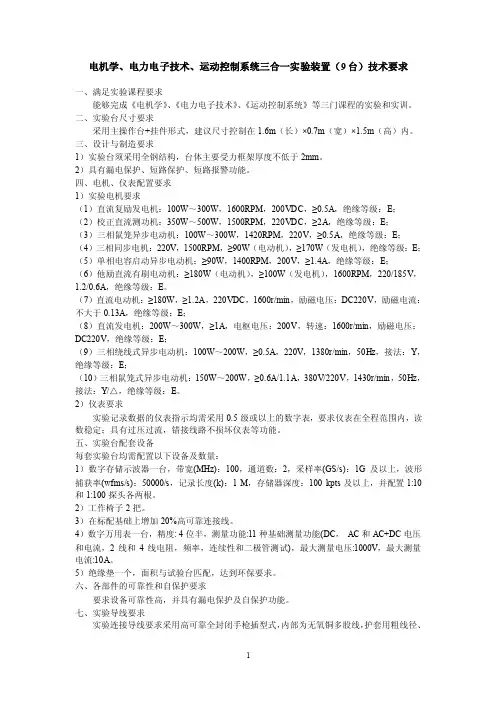

电机学三合一实验装置技术参数.doc

电机学、电力电子技术、运动控制系统三合一实验装置（9台）技术要求一、满足实验课程要求能够完成《电机学》、《电力电子技术》、《运动控制系统》等三门课程的实验和实训。

二、实验台尺寸要求采用主操作台+挂件形式，建议尺寸控制在1.6m（长）×0.7m（宽）×1.5m（高）内。

三、设计与制造要求1）实验台须采用全钢结构，台体主要受力框架厚度不低于2mm。

2）具有漏电保护、短路保护、短路报警功能。

四、电机、仪表配置要求1）实验电机要求（1）直流复励发电机：100W～300W，1600RPM，200VDC，≥0.5A，绝缘等级：E；（2）校正直流测功机：350W～500W，1500RPM，220VDC，≥2A，绝缘等级：E；（3）三相鼠笼异步电动机：100W～300W，1420RPM，220V，≥0.5A，绝缘等级：E；（4）三相同步电机：220V，1500RPM，≥90W（电动机），≥170W（发电机），绝缘等级：E；（5）单相电容启动异步电动机：≥90W，1400RPM，200V，≥1.4A，绝缘等级：E；（6）他励直流有刷电动机：≥180W（电动机），≥100W（发电机），1600RPM，220/185V，1.2/0.6A，绝缘等级：E。

（7）直流电动机：≥180W，≥1.2A，220VDC，1600r/min，励磁电压：DC220V，励磁电流：不大于0.13A，绝缘等级：E；（8）直流发电机：200W～300W，≥1A，电枢电压：200V，转速：1600r/min，励磁电压：DC220V，绝缘等级：E；（9）三相绕线式异步电动机：100W～200W，≥0.5A，220V，1380r/min，50Hz，接法：Y，绝缘等级：E；（10）三相鼠笼式异步电动机：150W～200W，≥0.6A/1.1A，380V/220V，1430r/min，50Hz，接法：Y/△，绝缘等级：E。

2）仪表要求实验记录数据的仪表指示均需采用0.5级或以上的数字表，要求仪表在全程范围内，读数稳定；具有过压过流，错接线路不损坏仪表等功能。

GC2020电机定子综合测试仪使用说明书

GC2020电机定子综合测试仪V4.1使用说明书天津市升阳电子科技有限公司目录序言 (3)关于安全的注意事项 (3)测试准备 (4)运行维护保养 (4)仪器对工作环境的要求 (5)一、概述 (6)1.1引言 (6)1.2主要技术指标 (7)1.3仪器面板 (8)1.4操作系统界面 (10)二、工作原理 (18)2.1匝间试验及数据采集 (18)2.2线圈绕组质量检查判断方法 (19)2.2.1波形面积比较 (19)2.2.2 波形差面积比较 (19)2.3电机工频耐压测试 (20)2.4测试结果报告 (20)2.5直流电阻测量 (20)2.6绝缘电阻测量 (21)三、电机测试 (21)3.1仪器接通电源 (21)3.2连接导线结构 (21)3.3 仪器与电机连接 (21)3.4意外排除 (22)3.5测试数据设置 (22)3.6启动测试 (22)四、维护保养 (22)五、故障排除 (23)序言感谢使用GC2020 匝间耐压测试系统，本系统是为电机定子的测试开发的新一代电机自动测试系统，该系统采用微机技术，自动测量半成品电动机的直流电阻及电阻平衡度、绝缘电阻、匝间短路试验和工频耐压试验。
