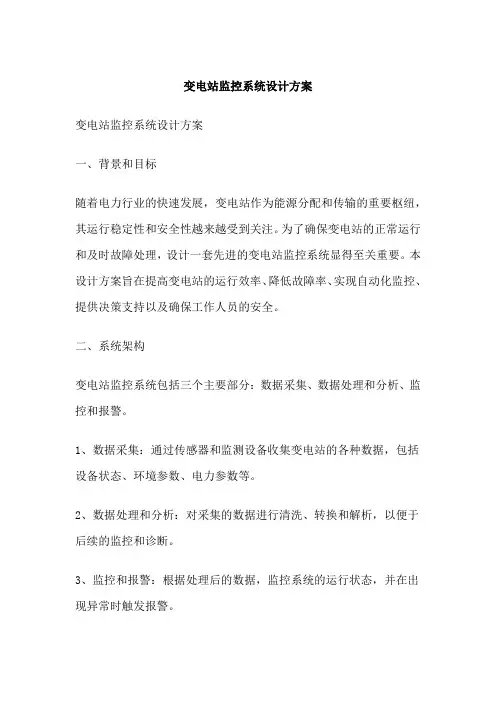

变电站监控系统设计方案
变电站监控系统设计方案变电站监控系统设计方案一、背景和目标随着电力行业的快速发展，变电站作为能源分配和传输的重要枢纽，其运行稳定性和安全性越来越受到关注。
为了确保变电站的正常运行和及时故障处理，设计一套先进的变电站监控系统显得至关重要。
本设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
二、系统架构变电站监控系统包括三个主要部分：数据采集、数据处理和分析、监控和报警。
1、数据采集：通过传感器和监测设备收集变电站的各种数据，包括设备状态、环境参数、电力参数等。
2、数据处理和分析：对采集的数据进行清洗、转换和解析，以便于后续的监控和诊断。
3、监控和报警：根据处理后的数据，监控系统的运行状态，并在出现异常时触发报警。
三、主要功能1、设备监控：监测设备的运行状态，包括电压、电流、功率因数等电力参数，以及设备温度、振动等运行状态。
2、环境监控：实时监测变电所的环境参数，如温度、湿度、空气质量等。
3、报警系统：设定报警阈值，当监测数据超过阈值时，触发报警并通知相关人员。
4、数据存储和分析：存储监测数据，进行长期数据分析，为设备维护和故障预防提供支持。
5、远程监控：通过互联网技术，实现在线远程监控，便于管理和维护。
四、系统特点1、高度自动化：本系统能够大幅降低人工巡检成本，实现24小时无人值守的自动化监控。
2、高可靠性：采用防雷、防电磁干扰等措施，确保系统的稳定运行。
3、可扩展性：系统设计灵活，便于扩展和升级，适应未来变电站的发展需求。
五、总结本变电站监控系统设计方案旨在提高变电站的运行效率、降低故障率、实现自动化监控、提供决策支持以及确保工作人员的安全。
通过实时监测设备状态和环境参数，能够及时发现潜在问题并触发报警，从而有效预防故障发生。
此外，数据的长期存储和分析可以为设备的维护和升级提供重要参考。
该系统的实施将有助于提高变电站的管理水平和维护效率，满足电力行业不断发展的需求。
智能变电站断路器在线监测系统的设计 闵洁
智能变电站断路器在线监测系统的设计闵洁摘要：主要介绍了一种智能变电站断路器的在线监测系统，通过对总体设计通信部分设计和软硬件设计进行深入分析，进一步了解了对断路器的机械特性，动态电阻和触头寿命的在线实时监测过程为其提供行之有效的可行性建议。
关键词：断路器；变电站；监测系统1 引言：作为变电站电力系统的重要设备，断路器既需要控制电路的平稳运行，同时也起到一定的保护作用，确保整个变电站的供电质量。
因此，对变电站断路器的在线监测就显得尤为重要。
伴随着微电子技术、传感器技术以及现代通信技术的发展，加速了智能变电站断路器在线监测系统的研发进度。
现阶段，断路器在线监测系统可以通过高灵敏度的传感器长期进行在线监测，通过采集数据信息，监测断路器各个功能部件的运行状态，对于故障问题能够及时发现，并采取有效解决措施，避免造成严重事故。
2 在线监测和智能诊断技术简介一次设备的绝缘老化的发展具有统计性，速度难以预测，大多有一定的发展期。
前期表现为设备的物理，化学，电气等特性变化的征兆，通过对获取的信息进行分析和处理，可对设备的可靠性做出预测和判断，从而及早发现潜在的故障，为设备的检修提供依据。
目前，国网提出了建设以信息化，数字化，自动化，互动化为基本技术特征的坚强智能电网，在变电环节要求建设智能变电站，需要安装智能化设备，这都对变电站设备的选择，数据的采集，通信，分析，和控制环节提出了智能化的要求。
智能化设备要求具有信息就地处理能力，并可实现对设备健康状况的自我检查。
智能变电站一次设备的在线监测和诊断技术通过安装传感器对设备的实时状态进行数据采集，分析，并进行设备的安全评估和故障诊断。
目的是为了实现变电站智能化及无人值班3 断路器的主要特性断路器主要是指可以接通或分断电流的开关电器。
通常分为开启式断路器和塑壳式断路器两大类，前者是指触头在大气压力的空气中断开和闭合的断路器，后者则是具有一个用模压绝缘材料制成的外壳，作为断路器的整体部件。
变电站智能巡检系统的设计与实现
变电站智能巡检系统的设计与实现随着工业化的不断发展，电力设备和系统越来越普及，而变电站作为电力系统中的重要组成部分，其中绝缘子、断路器等高压设备的运行状态至关重要。
为了维护变电站的安全运行和保障电力供应的可靠性，发展智能化变电站巡检系统是十分必要的。
因此，本文将详细探讨变电站智能巡检系统的设计和实现，并提出一些相应的解决方案。
一、智能巡检系统的设计原则1.数据采集与传输智能巡检系统必须设计成能够采集不同设备的信息，并能够及时传输到数据中心。
因此发展一种能够高效地搜集设备信息和传输的技术是必要的。
2.设备监测与数据处理智能巡检系统可以通过监控设备，将设备的信息不断地收集、汇总，并对数据进行分析处理，从而为设备的维护保养提供更为准确的数据。
3.故障诊断与预测通过设备的监控和数据的分析，智能巡检系统可以不断的优化故障诊断与判断，进而展开有效的预测和预警，再通过人工协调和维护来降低故障出现的可能性，提高设备的可靠性。
二、系统的实现措施1.数据采集与传输在数据采集和传输方面，智能巡检系统可以采用无线传输技术，例如基于ZigBee协议的数据传输技术。
这种技术可以通过无线方式将监测到的信息传输到集中的数据服务器，从而避免了传输数据的限制和操作繁琐的问题。
2.设备监测与数据处理对设备进行监测时，可以选择安装传感器来进行实时监测。
传感器可以采用压力传感器、温度探头等，将设备的状态实时采集到系统中。
为了确保数据处理的准确性和及时性，系统可以采用高性能计算平台，将数据处理和分析交由计算机来完成。
在数据处理和分析过程中，采用数据挖掘和机器学习技术，可以让系统自主收集维护经验，通过比较系统化的逻辑分析，提高了系统的可靠性和准确性。
3.故障诊断与预测在故障诊断与预测方面，可以从数据分析和人工维护两方面进行。
系统对设备信息的监测和分析，可以实现对故障的快速诊断和准确定位。
而在故障预测方面，可以通过引入拟合算法、时间序列等分析方法，对设备运行状态进行预测和评估。
智能变电站继电保护在线监测系统设计与应用
智能变电站继电保护在线监测系统设计与应用随着社会的发展，电力系统变得越来越复杂和庞大，变电站继电保护作为电力系统的重要组成部分，承担着保护电力设备和系统安全运行的重要责任。
随着电力系统的发展和规模的扩大，传统的继电保护系统已经无法满足当前电网的需要，需要引入智能化技术对继电保护系统进行在线监测和管理，在提高继电保护系统运行效率和精度的为电力系统的安全运行提供更有力的保障。
智能变电站继电保护在线监测系统是以传统继电保护系统为基础，引入了智能传感器、通信技术、数据处理和分析技术等先进技术的一种继电保护系统。
该系统具有实时监测、远程通信、数据分析、智能判断和自动控制等功能，能够对继电保护系统进行全面监测和管理，从而提高系统的可靠性、灵活性和安全性。
一、智能传感器的选择和配置。
智能传感器是智能变电站继电保护在线监测系统的核心组成部分，它能够实时采集电力设备的运行状态和环境信息，包括电流、电压、温度、湿度等参数。
在选择和配置智能传感器时，需要考虑传感器的准确度、响应速度、稳定性和设备兼容性等因素，以确保传感器能够准确、可靠地采集数据。
二、通信技术的应用。
智能变电站继电保护在线监测系统需要实现对继电保护设备的远程监测和控制，因此需要应用先进的通信技术，包括有线通信和无线通信。
有线通信可以采用以太网、光纤通信等技术，而无线通信可以采用无线传感网、蓝牙、Wi-Fi等技术。
通过通信技术，可以实现对继电保护设备的远程控制和数据传输，从而为系统的监测和管理提供便利。
三、数据处理和分析技术的引入。
智能变电站继电保护在线监测系统需要处理和分析大量的数据，包括传感器采集的实时数据、历史数据和环境数据等。
需要引入数据处理和分析技术，包括数据采集、存储、处理、分析和可视化技术。
通过数据处理和分析技术，可以对系统的运行状态进行实时监测和分析，及时发现故障和异常，为系统的预防和处理提供依据。
四、智能判断和自动控制技术的应用。
智能变电站继电保护在线监测系统需要具备智能判断和自动控制的能力，能够根据数据分析的结果自动判断电力设备的运行状态，及时采取措施防止故障的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站状态监测系统的设计方案
发表时间：2015-12-23T12:01:03.160Z 来源：《电力设备》2015年5期供稿作者：王建树1 康园园2 张贤3 周玲4 [导读] 国网河北省电力公司检修分公司在传统电网升级为智能电网的过程中，变电站状态监测系统也必须向着智能化改造和建设的方向发展。
王建树1 康园园2 张贤3 周玲4
（国网河北省电力公司检修分公司 050000）摘要：在传统电网升级为智能电网的过程中，变电站状态监测系统也必须向着智能化改造和建设的方向发展。
本文首先分析了智能变电站状态监测系统结构，其次重点分析了智能变电站状态监测系统设计方案中的关键因素，最后提出了相应的设计方案，具有一定的参考价值。
关键词：智能变电站；状态监测系统；设计方案1 智能变电站状态监测系统结构分析
一般来讲，智能变电站状态监测系统的组成主要包括主站系统、站端检测单元、设备综合监测单元以及传统的监测装置—状态监测主智能电子设备（IED）这四大部分。
其功能主要用于采集、传输、存储、转发数据，同时在后台对这些数据加以处理，并且对数据的高级应用进行分析。
此外，智能变电站状态监测系统采用的架构形式为主站/子站，通常情况下，在状态监测中心或者网省公司的数据中心这两个地点设置主站，主站由后台数据库、变电设备状态信息接入网关机（CAG）这两部分组成；在各个变电站的站内设置子站，子站的结构为三层两网，其中，三层指站控层、间隔层以及过程层。
此外，主站通信传输系统有后台高级诊断分析系统、通信集成平台系统，作为接口平台，能够与外部数据进行交换，同时具有智能诊断、设备及变电站的图形化展示等高级功能。
通常情况，变电设备CAG都具有DL/T860标准客户端所要求的相应功能，比如对子站传来的DL/T860标准服务方面的有关数据进行接收，同时在各个站端将状态数据上传完毕后，对该类数据进行实时获取，从而实现主站控制以及DL/T860标准服务等功能。
而位于站控层的状态接入控制器（CAC），[1]通常称之为站端检测单元，它的功能主要表现在信息处理以及DL/T860标准服务器端这两个方面，其中在信息处理方面，它能够对装置以及IED运行状态进行监视，同时对变电站运行情况的监测数据进行实时集中的展示，从而初步实现分析、计算、统计数据以及显示图表等功能，此外，通过CAG以及CAC，智能变电站状态监测系统能够在主站系统的历史数据库中接入各个子站的运行监测数据；在DL/T860标准服务器端这一方面，能够接收由智能监测单元IED提供并传输过来的监测数据，同时对各个监测单元所提供的变电站不同运行状态下的数据进行汇集，接着向监测单元的IED进行数据召唤以及采样周期等相关指令的下发，最后将监测参量以及数据分析结论上传至状态监测的主站。
综合监测单元的具体位置在间隔层中，用于转换通信协议，其主要功能是处理一些简单信息、对控制指令进行及时的下达以及上传数据等。
而状态监测IED安装的具体位置在过程层中，与被监测设备的主体相邻近，相比传统的状态监测装置，它能够对DL/T860标准通信协议起到有效的支持作用，这是传统状态监测装置所不具备的，而且当现场的高压设备状态为在线运行时，状态监测IED能够对该状态下的参数进行快速采集。
2 智能变电站状态监测系统设计的关键因素2.1 各系统间数据的交互
一般来讲，在运行方面，变电站的状态监测系统与其自动化运行系统是相互独立的，而且状态监测系统主要在电力系统网的三区运行，在物理层面上，同变电站监视控制与数据采集系统（SCADA）、自动化系统之间是隔离开的。
通常情况下，采用可扩展标记语言技术（XML）、Web Service以及数据中心这三种手段对主站系统与状态检修系统、资产全寿命周期管理系统、生产管理系统间的数据进行交互，从而实现DL/T860与IEC61970这两个模型之间的转换，因而，变电站其他系统就能够调用状态监测系统传输来的主站监控装置的告警信息、测量值数据以及设备运行状态信息。
各个系统间数据交互的具体过程为：首先，对各个监测设备向CAC提供的符合DL/T860协议加工的那些熟数据，CAC要进行实时接收，然后，再将这些数据推送至位于网省监控中心的变电CAG。
一般而言，跨区域发送、获取信息，需要符合信息安全管理制度的相关要求，[2]基于这一点，在CAC接收由变电站综合自动化系统传输过来的电流、电压、功率等数据这一过程中，可以采用一些隔离装置，如单向硬件的物理隔离。
2.2 纵、横向信息的共享
一般而言，传统的状态监测系统在进行系统划分时，通常以业务类型为依据。
这种划分方式不利于信息的共享。
而智能变电站状态监测系统则突破了这一禁锢，该系统有效利用了DL/T860的应用优势，融合离散信息，从而实现纵、横向信息的共享。
信息融合得以实现的前提是子站采用的信息模型必须符合DL/T860的统一标准，而且保证应用规范化的基础在于标准化数据。
对从子站CAC传输过来的DL/T860标准熟数据，主站CAG要进行接收，之后，根据相关数据接入规范，将这些数据插至位于历史数据库的数据表中。
对于制造厂家而言，数据接入规范具有一定的开放性和共享性，因此，在具体实践中，厂家必须共同遵循该规范。
此外，我国电网公司的管理需求是统一信息平台、两级数据中心，具体来讲，即信息管理的发展方向从目前采集单一信息参量演变为融合诊断分析、综合监测多特征量，而信息融合恰恰能够满足这一需求。
统一分析模型能够实现参数、接口的统一，具有一定的可扩展性以及二次开发功能，统一分析模型能够良好的适应智能变电站状态监测系统运行管理方法以及监测技术的不断发展。
2.3系统组网方式
传统状态监测系统的主通信模式依赖于CAN总线，具有一定的可扩展性、较高的稳定性以及较快的速度，但是在电磁兼容以及互操作方面却存在一些问题。
众所周知，光纤明显的两个优点就是能够免受电磁的干扰以及带宽高。
首先，将通信网络光纤化，即在状态监测系统的站控层、间隔层、过程层这三者两两之间安装100M的光纤以太网，[3]以此作为主通信的基础，同时，站控层的上位机会通过光纤以太网同监测装置IED进行连接，而且不同间隔IED之间的通信也是利用光纤以太网来完成的。
其次，对通信协议进行统一。
智能变电站状态监测系统的通信方式取代了传统监测系统中所应用的通信方式，如现场总线RS485以及CAN等。
该系统中，站控层、间隔层以及过程层都依靠TCP/IP以太网来实现相互间的通信，具有良好的通信效果。
3现阶段智能变电站状态监测系统的设计3.1新建智能变电站状态监测系统的设计
在新建的智能变电站状态监测系统中，站控层、间隔层、过程层两两之间应采用具有DL/T860标准协议的光纤以太网，此外，子站与主站之间也需采用DL/T860标准协议，在此基础上，将数据信息输送至电力数据网。
3.2传统状态监测系统改造设计方案
改造非智能变电站状态监测系统时，要充分考虑现有技术以及更换代价等因素。
基于这一要求，改造过程中应该继续使用传统状态监测设备，但是这样一来，会导致大量改造需求的产生。
将适量的综合监测单元加至间隔层中，对私有通信协议以及Modbus、RS232、
RS485、CAN进行转换，对于间隔层以上，是不需要进行改造的，这样一来，整体设计方案就不会受到过程层监测设备智能化水平的影响，从而完成了传统状态监测系统的改造，促使其成功过渡为智能变电站状态监测系统。
4总结
总而言之，随着科学技术的不断进步，智能变电站必然会成为变电站整体发展的趋势。
在设计智能变电站状态监测系统方案时，要结合变电站发展现状，同时充分考虑影响其运行的关键因素。
现阶段状态监测IED的设计中，其功能、布置仍旧是独立和分散的，但是相信随着技术的进步，状态监测功能与保护、测控功能的一体化最终会得以实现。
参考文献：
[1]王德文，王艳，邸剑.智能变电站状态监测系统的设计方案[J].电力系统自动化.2011.18（15）：127-128.
[2]刘娟，鞠登峰，王勇.变电站设备智能状态监测系统的设计与应用[J].电力建设.2012.06（15）：15-16.
[3]胡晨刚.智能变电站在线监测系统的优化设计分析[J].城市建设.2009.04（15）：40-41.。
