汽车底盘构造与维修
泾川县职教中心汽车运用与维修专业教案课程名称: 汽车底盘构造与维修课程性质:专业课开课学期: 2011—2012学年第二学期授课班级: 11级汽修（1）（2）班任课教师: 党宁伟考核方式：闭卷编制时间: 2012年2月新课教学：汽车底盘概述教学目的及要求: 1、了解汽车底盘的基本组成及功用2、了解汽车底盘的各种布置形式3、了解汽车行驶的基本原理4、了解汽车维修流程、掌握汽车维修工作原则教学重点与难点: 1、汽车传动系统的布置2、汽车行驶的基本原理教学方法:讲授法教学内容：一、底盘的作用：支承、安装汽车发动机和汽车各部件、总成，构成汽车整体；将发动机传来的动力，经减速增矩后传给驱动车轮，驱动车辆前进。
二、组成：1、传动系统：组成：指从发动机到驱动车轮之间所有动力传递装置的总称，包括离合器、变速器、万向传动装置、驱动桥等组成。
1) 离合器：保证换档平顺，必要时中断动力传动。
2) 变速器：变速、降速增矩、变向、中断动力传动。
3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。
4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。
5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。
6) 半轴：将差速器的动力传给驱动车轮。
2、行驶系统；组成：包括车架、悬架、车桥和车轮等。
功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶3、转向系统：组成：包括转向操纵机构、转向器和转向传动机构。
功用：保证汽车能够按照驾驶员选定的方向行驶。
4、制动系统：组成：包括行车制动系和驻车制动系。
功用：使汽车减速、停车并能保证可靠地驻停。
三、汽车的布置形式1) 发动机前置后轮驱动(FR 方式)传统的布置形式，是将发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥置于汽车后部。
国内外的大多数货车、部分轿车和部分客车都采用这种形式。
这种布置形式是前轮转向后轮驱动，发动机输出动力通过离合器—变速器—传动轴输送到驱动桥，经减速增矩后传给左、右半轴，驱动后轮使汽车运行。
前后轮各行其职，转向与驱动分开，负荷分布比较均匀。
2) 发动机后置后轮驱动(RR 方式)大型客车多采用这种布置形式，少量微型、轻型轿车也有采用这种形式的。
发动机后置，使前轴不易过载，并能更充分地利用车箱面积，还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李，也有利于减轻发动机的高温和噪声对驾驶员的影响。
缺点是发动机散热条件差，行驶中的某些故障不易被驾驶员察觉。
远距离操纵使操纵机构变得复杂、维修调整不便。
由于优点较为突出，这种布置形式在大型客车上应用越来越多。
3) 发动机前置前轮驱动(FF 方式)将发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥也置于汽车前部，简称为前置前驱，如图12.3所示。
其优点是发动机和动力传动系统布置紧凑；由于省掉了传动轴，可使地板低而平；前轴的负荷大，有不足转向特性，整车的操纵稳定性好；易于向客货两用车变型。
现在大多数轿车采取这种布置形式。
但上坡时驱动轮的附着力减小、易打滑；前轮驱动兼转向使得结构复杂；轮胎易磨损；当后座无乘客制动时，后轮易抱死。
4) 全轮驱动(nWR 方式)越野汽车一般为发动机前置，在变速箱后面装有分动器将动力传递到全部车轮上，形成全轮驱动。
目前，轻型越野汽车普遍采用4×4 驱动形式，中型越野汽车采用4×4或6×6 驱动形式；重型越野汽车一般采用6×6 或8×8 驱动形式。
四、汽车行驶的基本原理：1) 驱动力Ft：由发动机的转矩经传动系统传至驱动轮得到的。
2) 汽车的行驶阻力滚动阻力、空气阻力、坡道阻力和加速阻力四种。
(1)滚动阻力F f ：滚动阻力是当车轮在路面上滚动时，由于两者间的相互作用力和相应变形所引起的能量损失的总称。
(2)空气阻力F w：汽车是在空气介质中行驶的，汽车相对于空气运动时，空气作用力在行驶方向上的分力称为空气阻力。
空气阻力分为摩擦阻力与压力阻力两部分。
摩擦阻力是由于空气的黏性在车身表面产生的切向力的合力在行驶方向的分力。
摩擦阻力与车身表面质量及表面有关，约占空气阻力的8%~10%。
压力阻力是作用在汽车外形表面上的法向压力的合力在行驶方向的分力。
压力阻力中的形状阻力占主要部分，所以车身主体形状是影响空气阻力的主要因素，改进车身流线型体是减少空气阻力的有效途径。
(3) 坡道阻力F i：：汽车在纵向坡道上坡行驶时，汽车质量产生与地面平行的分力，其分力方向与汽车行驶方向相反，即形成汽车的上坡阻力。
汽车的上坡阻力与坡度值成正比。
(4) 加速阻力F j：汽车加速行驶时，需要克服其质量加速运动时的惯性力，就是加速阻力。
汽车的质量分为平移质量和旋转质量两部分。
加速时，不仅要克服汽车平移质量在加速过程中产生的惯性力，同时还要克服旋转质量产生的惯性力偶矩。
2. 汽车的行驶方程式F t = F f +F i +F w + F j3. 汽车行驶的条件(1) 汽车行驶的驱动条件即汽车驱动力大于滚动阻力、空气阻力、上坡阻力之和时，汽车加速行驶；驱动力等于上述阻力之和，汽车等速行驶；小于上述阻力，汽车减速行驶直至停车。
汽车的驱动条件可写成：Ft ≥Ff+ Fw +F i(2) 汽车行驶的附着条件附着力大于或等于最大驱动力，这就是汽车行驶的附着条件。
汽车的附着条件可写成：F t≤ F z五、汽车维修流程及维修工作流程（讨论、总结）1.汽车4S店——四位一体的汽车经销店。
整车销售零配件供应售后服务信息反馈2. 经营理念客户的满意度是第一位的客户满意度定律：100-1=0为了提高客户满意度，必须做到：提供最优质的产品提供最好的售后服务3. 维修部门的团队协作技术经理/调度维修班组长维修人员前台业务十大原则：1）职业化的形象干净的帽子；干净的连体工作服；干净的劳保鞋；不带饰品和手表；口袋中要有干净的抹布；必要时带护目镜、面罩、耳罩、手套等安全用品。
2）爱护车辆要使用座椅套、方向盘罩、脚垫、翼子板布、前罩；小心驾驶客户车辆；不能乱动客户车内物品；工具、新旧零件不能放在车上。
3）整洁有序保持车间（地面、工具箱、工作台、仪器设备等）整洁有序；车辆停正后方能维修。
4）安全生产（后）5）计划和准备明确你的工作任务；完成规定的工作后发现还有其他的工作，要报告服务经理或调度，只有得到客户同意后才能进行；工作前做好计划；确认库房有所需的零部件；根据维修派工单进行工作，以免出错。
6）快速、可靠的工作正确地使用各种工具、量具、仪器、仪表、设备；根据维修手册进行工作；如果有不清楚的地方，请询问技术经理或调度。
7）按时完成如果能够按时完成就不应拖延时间；如果不能按时完成，请及时通知技术经理或调度。
8）工作完成后要检查确认主修项目已经完成；确认车辆至少与你刚接手时一样干净；将驾驶座椅、方向盘、反光镜返回到最初位置；如果钟表、音响的存储被删除，请重新设置。
9）保存旧零件将旧零件装入空零件盒，并按客户要求放在相应位置10）后续工作完成维修报告单；未列在维修单上的任何信息，必须报告技术经理或调度。
4、安全：1）个人安全眼睛的防护；听觉的保护；手的保护；衣服、头发及饰物。
2）工具和设备安全使用手动工具；动力工具；压缩空气3）日常安全守则工具不使用时应保持干净并放到正确的位置。
各种设备和工具要及时检查和保养。
手上应避免油污，以免工具滑脱。
起动发动机的车辆应保证驻车制动正常。
不要在车间内乱转。
在车间内起动发动机要保持通风良好。
在车间内穿戴、着装要合适，并佩戴必要的装备，如手套、护目镜、耳塞等。
不要将压缩空气对着人或设备吹。
尖锐的工具不要放到口袋里，以免扎伤自己或划伤车辆。
常用通道上不要放工具、设备、车辆等。
用正确的方法使用正确的工具。
手、衣服、工具应远离旋转设备或部件。
开车进出车间时要格外小心。
在极疲劳或消沉时不要工作。
不知道车间设备如何使用时，应先请教，以得到正确、安全的使用方法。
用举升器或千斤顶升起车辆时一定要按正确的规程操作。
车间内不能见明火，禁止吸烟。
应知道车间灭火器、医疗急救包、洗眼处的位置。
5、5S理念：5S指：整理、整顿、清扫、清洁和自律。
6、流程预约接待派工维修检验交车跟踪六、课堂小结、作业布置新课教学：汽车底盘结构认识一、实训目的与要求(1)了解汽车维修的安全基本规则。
(2)了解常用汽车维修工具的基本使用知识。
(3)了解专用汽车维修工具的基本知识。
(4)掌握常见轿车或货车底盘具体组成和大致构造。
(5)掌握进口轿车的底盘具体组成和大致构造，并了解其先进性。
二、实训设备及工、量具(1)轿车(普通桑塔纳、捷达、神龙富康轿车和进口轿车)和货车2～5辆，确保每辆／4～6人。
(2)常用汽车维修工具若干套。
(3)专用汽车维修工具若干套。
(4)两立柱举升器2—4台或维修地沟2条。
三、学时及分组人数2课时，各种车辆轮换进行。
具体分组视情况确定。
四、实训步骤及操作方法(一)安全规则和工具使用(1)学习汽车维修单位和实习单位的安全基本规则。
如：工具安全使用、汽油安全使用规则、维修废品的处理规则、安全用电规则、汽车路试的安全要求、车底工作时的安全规则、维修作业的安全要求等。
(2)学习常用和专用汽车维修工具使用的基本知识。
如：手工具(开口扳手、梅花扳手、套筒扳手、活动扳手、滤清器扳手、轮胎套筒扳手、火花塞套筒、螺丝刀、手锤)、举升设备(千斤顶、双柱举升器、四柱举升器)、螺栓拆装机具、拆装紧配合零件的工具(压床和各种拉器)等。
(二)汽车底盘构造的大致认识1．认识驾驶室内仪表和操纵装置认识仪表板上的汽车速度表(里程表)、发动机速度表、机油压力表、燃油消耗表、故障指示灯和各种指示灯或警告灯等；认识驾驶室内的照明装置、空调开关的调节、音响与其他装置的使用；了解转向盘、安全气囊的位置、变速操纵装置、离合器踏板(自动变速器无此踏板)、加速(油门)踏板、制动踏板、驻车制动装置和点火开关的位置及使用方法。
2．认识汽车左、右前部的相关部件认识散热器、发动机、蓄电池、水泵、燃料混合与供给装置、空气供给装置。
3．认识转向系、前制动和前钢板弹簧认识转向传动机构、前制动器的种类、前悬架装置、变速器等。
4．认识汽车后部、后制动、主减速器认识后悬架装置、后轮制动器、传动轴与主减速器、备胎的位置与轮胎的种类(货车的后轮为双胎并装)。
5．认识汽车的外部附件认识转向灯、大小灯、示宽灯、防雾灯、制动灯、倒车灯、保险杠、拖钩、雨刷、后视镜、油箱等。
五、实训报告(1)说明轿车与货车底盘的基本组成与区别。
(2)绘制轿车或货车汽车底盘的基本组成和汽车的动力传递路线。
(3)学会区分发动机前置前驱动和发动机前置后驱动汽车的基本区别?新课教学：汽车传动系概述教学目的及要求: 1.了解传动系的分类、作用及力的传递路线2.掌握传动系的结构组成3.熟悉各种不同传动系的特点教学重点与难点:传动系的结构组成教学方法:讲授法教学内容：一、传动系的组成及功用：汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总成。
汽车底盘构造与维修》教案
汽车底盘构造与维修教案第一章：汽车底盘概述1.1 教学目标让学生了解汽车底盘的定义、功能和重要性。
让学生熟悉汽车底盘的组成部分。
1.2 教学内容汽车底盘的定义与功能汽车底盘的主要组成部分汽车底盘的重要性1.3 教学方法讲授法：讲解汽车底盘的定义、功能和重要性。
互动法：引导学生了解汽车底盘的组成部分。
1.4 教学步骤引入话题：提问学生对汽车底盘的了解。
讲解汽车底盘的定义与功能。
介绍汽车底盘的主要组成部分。
强调汽车底盘的重要性。
1.5 教学评估提问学生对汽车底盘的理解。
检查学生对汽车底盘组成部分的掌握。
第二章：发动机的构造与维修2.1 教学目标让学生了解发动机的定义、功能和重要性。
让学生熟悉发动机的组成部分。
2.2 教学内容发动机的定义与功能发动机的主要组成部分发动机的重要性2.3 教学方法讲授法：讲解发动机的定义、功能和重要性。
互动法：引导学生了解发动机的组成部分。
2.4 教学步骤引入话题：提问学生对发动机的了解。
讲解发动机的定义与功能。
介绍发动机的主要组成部分。
强调发动机的重要性。
2.5 教学评估提问学生对发动机的理解。
检查学生对发动机组成部分的掌握。
第三章：汽车传动系统的构造与维修3.1 教学目标让学生了解汽车传动系统的定义、功能和重要性。
让学生熟悉汽车传动系统的组成部分。
3.2 教学内容汽车传动系统的定义与功能汽车传动系统的主要组成部分汽车传动系统的重要性3.3 教学方法讲授法：讲解汽车传动系统的定义、功能和重要性。
互动法：引导学生了解汽车传动系统的组成部分。
3.4 教学步骤引入话题：提问学生对汽车传动系统的了解。
讲解汽车传动系统的定义与功能。
介绍汽车传动系统的主要组成部分。
强调汽车传动系统的重要性。
3.5 教学评估提问学生对汽车传动系统的理解。
检查学生对汽车传动系统组成部分的掌握。
第四章：汽车制动系统的构造与维修4.1 教学目标让学生了解汽车制动系统的定义、功能和重要性。
让学生熟悉汽车制动系统的组成部分。

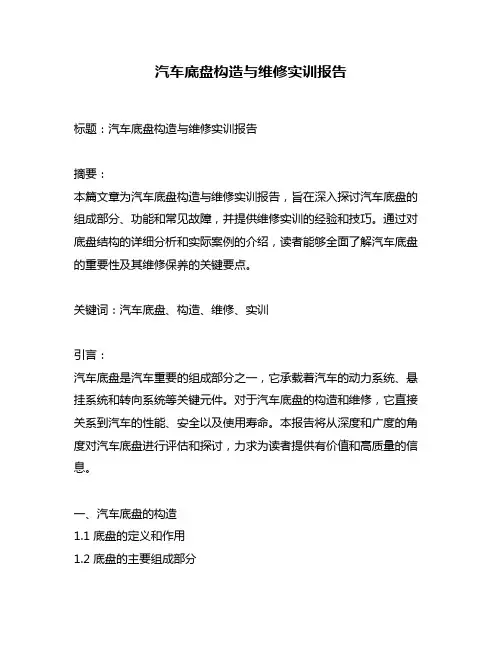

汽车底盘构造与维修实训报告
汽车底盘构造与维修实训报告标题：汽车底盘构造与维修实训报告摘要：本篇文章为汽车底盘构造与维修实训报告，旨在深入探讨汽车底盘的组成部分、功能和常见故障，并提供维修实训的经验和技巧。
通过对底盘结构的详细分析和实际案例的介绍，读者能够全面了解汽车底盘的重要性及其维修保养的关键要点。
关键词：汽车底盘、构造、维修、实训引言：汽车底盘是汽车重要的组成部分之一，它承载着汽车的动力系统、悬挂系统和转向系统等关键元件。
对于汽车底盘的构造和维修，它直接关系到汽车的性能、安全以及使用寿命。
本报告将从深度和广度的角度对汽车底盘进行评估和探讨，力求为读者提供有价值和高质量的信息。
一、汽车底盘的构造1.1 底盘的定义和作用1.2 底盘的主要组成部分1.3 各个组成部分的功能和相互协作关系1.4 不同类型汽车的底盘结构特点二、汽车底盘的维修与保养2.1 底盘故障的常见原因和表现2.2 底盘维修的基本原则和步骤2.3 底盘常见故障的解决方法和维修技巧2.4 底盘的定期保养与检查三、汽车底盘维修实训案例分析3.1 汽车底盘故障案例一：悬挂系统异响问题的排查与解决3.2 汽车底盘故障案例二：转向系统漏油问题的修复经验分享3.3 汽车底盘故障案例三：传动系统抖动问题的判断和修复方法讲解结论：本报告详细介绍了汽车底盘的构造和维修实训案例分析，旨在通过深入探讨底盘的组成部分、功能和常见故障，为读者提供全面的底盘知识和实际操作技巧。
了解汽车底盘的重要性，合理维修和保养底盘，对于保障汽车的安全、可靠性和使用寿命至关重要。
观点和理解：从构造和维修的角度来看，汽车底盘是汽车的重要组成部分，它直接关系到汽车的稳定性和可靠性。
在实训过程中，我们发现底盘故障通常涉及悬挂系统、转向系统和传动系统等关键部分，因此，对这些系统的维修和保养要格外重视。
底盘维修的基本原则包括快速定位问题、准确判断故障原因并采取相应修复措施。
通过实际案例的分析，我们掌握了一些有效的排查和修复技巧，尤其是在面对悬挂系统异响、转向系统漏油和传动系统抖动等常见问题时。
汽车底盘构造与维修教材
汽车底盘构造与维修教材一、底盘概述汽车底盘是指整车的支撑结构，连接和支持汽车的各个部件，同时也是传递驱动和悬挂系统力量的关键。
底盘结构复杂，包括车架、悬挂系统、传动系统以及制动系统等。
二、底盘构造1.车架车架是汽车底盘的主要组成部分，承担着整车机械和空气力学负荷，确保车身的稳定性和刚度。
车架的主要材料为钢铁和铝合金，车架的形状和材料选择会根据不同的车型和用途而有所不同。
2.悬挂系统悬挂系统连接车体与车轮，起到减震和支撑的作用。
主要包括减震器、弹簧、稳定杆等组件。
减震器用于减轻车辆在行驶过程中的颠簸和震动，提高乘坐舒适性和行驶稳定性。
弹簧是承受车身和货物重量的关键，通过储存和释放能量，减缓车身的起伏。
稳定杆则用于提高车辆的操控性，减少车身的倾斜。
3.传动系统传动系统是将发动机的动力传输到车轮上的组成部分。
主要包括离合器、变速器、传动轴和差速器等。
离合器用于将发动机输出的动力与变速器相连接和分离。
变速器则用于调节发动机输出的扭矩和转速，使汽车可以在不同的道路条件下正常行驶。
传动轴负责将动力从变速器传递到车轮上，差速器则用于使车轮能够独立旋转，以克服转弯时内外侧车轮速度的差异。
4.制动系统制动系统是汽车底盘中至关重要的部分，用于控制汽车的速度和停车。
主要包括刹车片、刹车盘、制动液和制动器等组件。
刹车片和刹车盘通过摩擦产生阻力，减速车轮的旋转。
制动液则通过压力传递给刹车器，使其夹住刹车盘，从而实现刹车效果。
三、底盘维修底盘是汽车的重要组成部分，定期的维修保养对于确保驾驶安全和延长车辆使用寿命至关重要。
以下是一些常见的底盘维修项目：1.车架检查和维护定期检查车架是否存在裂纹、变形等情况，如有问题应及时修复。
对于汽车底盘的维护还包括防腐处理、清洗和涂漆等。
2.悬挂系统维修定期检查悬挂系统的减震器、弹簧和稳定杆等组件是否损坏或老化。
如有需要，应及时更换零部件以保证悬挂系统的正常运行。
3.传动系统维修按照制造商的建议，定期更换变速器油、差速器油和传动轴油。
汽车底盘构造与维修技术
汽车底盘构造与维修技术汽车底盘是汽车的重要组成部分，它不仅支撑着整车的结构，还承担着吸收和传递车辆行驶时产生的冲击力的重要功能。
汽车底盘的构造和维修技术对汽车的安全性和稳定性有着至关重要的影响。
本文将介绍汽车底盘的构造和维修技术，帮助大家更好地理解和维护汽车底盘。
一、汽车底盘的构造1.底盘框架：汽车底盘框架是整个底盘的基础，它承载着车身的重量，通过支撑和联接各个部件，形成了汽车的整体结构。
底盘框架通常由钢材焊接而成，具有足够的刚性和强度，以确保车辆在行驶过程中不会发生变形或破裂。
2.车轮悬挂系统：车轮悬挂系统是汽车底盘的重要组成部分，它直接影响到车辆的悬挂舒适性和稳定性。
常见的悬挂系统包括独立悬挂、麦弗逊悬挂、双叉臂悬挂等，它们通过减震器、弹簧和悬挂支撑等部件，有效地吸收和减轻车辆在行驶过程中产生的颠簸和震动。
3.转向系统：转向系统是汽车底盘的重要组成部分，它直接影响到车辆的操控性和转向灵活性。
转向系统包括转向机构、转向齿条、转向节和转向支撑等部件，它们通过协调转向轮毂的转动，实现了车辆的转向功能，有效地提高了驾驶员对车辆的控制力度。
4.制动系统：制动系统是汽车底盘的重要组成部分，它直接关系到车辆的行车安全。
制动系统包括刹车盘、刹车片、制动液管路和制动油泵等部件，它们通过刹车踏板和制动油泵的配合，实现了车辆的制动功能，有效地减缓了车辆在行驶过程中的速度，保障了驾驶员和车辆的安全。
二、汽车底盘的维修技术1.底盘结构和检查：在进行底盘维修时，首先需要了解汽车底盘的结构和主要部件，掌握其工作原理和功能。
然后，通过对底盘主要部件的检查和测试，及时发现和排除底盘上的故障和隐患，保障车辆的安全性和稳定性。
2.悬挂系统的维修：悬挂系统是汽车底盘中容易出现故障的部分，需要经常进行保养和维修。
在进行悬挂系统的维修时，需要注意对减震器、弹簧、轮胎和悬挂支撑等部件的检查和更换，确保其正常的工作状态和性能。
通过以上介绍，我们对汽车底盘的构造和维修技术有了更清晰的了解。
《汽车底盘构造与维修》教案
《汽车底盘构造与维修》教案一、教学目标1. 了解汽车底盘的基本构成和功能2. 掌握汽车底盘主要部件的构造与维修方法3. 培养学生的实际操作能力和团队协作精神二、教学内容1. 汽车底盘概述汽车底盘的作用汽车底盘的构成2. 发动机的构造与维修发动机的类型和性能参数发动机的主要部件及其功能发动机的维修方法及注意事项3. 变速器的构造与维修变速器的类型和性能参数变速器的主要部件及其功能变速器的维修方法及注意事项4. 驱动桥的构造与维修驱动桥的类型和性能参数驱动桥的主要部件及其功能驱动桥的维修方法及注意事项5. 转向系统的构造与维修转向系统的类型和性能参数转向系统的主要部件及其功能转向系统的维修方法及注意事项三、教学方法1. 讲授法：讲解汽车底盘的基本概念、原理和维修方法2. 演示法：展示汽车底盘各个部件的结构和维修操作过程3. 实践法：学生分组进行实际操作，掌握底盘部件的拆装和维修技巧4. 讨论法：分组讨论维修过程中遇到的问题，共同寻找解决方案四、教学准备1. 教材：《汽车底盘构造与维修》2. 教具：汽车底盘各个部件的实物或模型、工具、设备3. 课件：教案对应的PPT或其他多媒体教学资源五、教学评价1. 平时成绩：观察学生在课堂上的参与程度、提问回答等情况，给予相应的平时成绩2. 实操考核：设置底盘部件拆装和维修的实操考核，评价学生的实际操作能力3. 课后作业：布置相关课后作业，检查学生对教学内容的掌握情况4. 小组评价：评价学生在团队协作中的表现，包括沟通、协作、解决问题等方面六、第六章教案内容：制动系统的构造与维修1. 制动系统的类型和性能参数2. 制动系统的主要部件及其功能3. 制动系统的维修方法及注意事项七、第七章教案内容：行驶系统的构造与维修1. 行驶系统的类型和性能参数2. 行驶系统的主要部件及其功能3. 行驶系统的维修方法及注意事项八、第八章教案内容：悬挂系统的构造与维修1. 悬挂系统的类型和性能参数2. 悬挂系统的主要部件及其功能3. 悬挂系统的维修方法及注意事项九、第九章教案内容：轮胎与车轮的构造与维修1. 轮胎的结构、性能参数及其维修更换方法2. 车轮的结构、性能参数及其维修更换方法3. 轮胎与车轮的匹配及注意事项十、第十章教案内容：汽车底盘的诊断与维修1. 汽车底盘故障诊断的方法及工具2. 汽车底盘常见故障的诊断与排除3. 汽车底盘的定期检查与维修十一、教学反思在教学过程中，观察学生的学习情况，对教学方法和教学内容进行调整，以提高教学效果。
汽车底盘构造与维修技术
汽车底盘构造与维修技术汽车底盘构造与维修技术是汽车维修技术的一个重要分支，它是指汽车底盘的构造、维修和保养等方面的知识和技术。
底盘是汽车的重要组成部分，它连接着汽车的所有部件，支撑着汽车的整个车身，承受着汽车行驶时所受的各种力和振动。
因此，底盘的构造和维修是确保汽车安全、稳定行驶的关键。
一、底盘的构造汽车底盘由前、中、后三部分组成。
前部通常是发动机、传动系统、转向系统、制动系统等的安装位置；中部是驾驶室和货物舱的连接部分；后部是后桥和后轮的安装部位。
底盘的构造各不相同，但其主要的构造要素和零件都是相似的，在了解汽车维修的过程中，需要对底盘各部分的构造和零件的名称有一个比较清晰的认识。
1.前部发动机是汽车的心脏，对于前部的构造来说是非常重要的一部分。
发动机通常通过长条型的支架固定在车架的前部。
在发动机的旁边，通常是变速器和离合器的安装位置。
转向系统通常由方向盘、转向齿轮、转向杆、转向臂、万向节、轮毂等组成。
制动系统主要包括制动蹄、刹车轮缸等部分。
这些部件与发动机、变速器等组成了汽车底盘的前部。
2.中部汽车底盘的中部通常由驾驶室和货物舱连接部分组成。
驾驶室包括驾驶室底部、布置在底部的各个横梁和副框架，以及车门和车顶的支撑构件等。
货物舱通常通过连接横梁或钢板连接到驾驶室，以支持汽车的负载。
3.后部汽车底盘的后部主要由后桥和后轮组成。
后桥通常由齿轮、轴承、后桥壳体等组成。
后轮是汽车行驶的最后一道防线，其结构包括轮毂、轮胎、气压管、制动片等。
二、底盘的维修底盘维修是汽车维修中的两个核心部分之一，它涉及到整车的基础和安全问题，必须得到高度重视和严格掌控。
底盘修理包括查找故障、更换零件、装配零件等一系列工作，这些工作必须在对汽车构造和维修技术的全面理解和掌握的基础上进行。
1.查找故障底盘故障通常包括转向系统故障、制动系统故障、悬挂系统故障、底盘结构故障等。
在查找底盘故障时，需要有一定的知识储备，同时还需要使用专业的维修设备和工具。
汽车底盘构造与维修考试试题及答案
汽车底盘构造与维修考试试题及答案一、选择题（每题2分，共40分）1. 汽车底盘主要包括以下哪些部分？（）A. 传动系、行驶系、转向系、制动系B. 发动机、传动系、行驶系、转向系C. 发动机、传动系、行驶系、制动系D. 传动系、行驶系、转向系、照明系答案：A2. 下列哪个部件不属于汽车传动系？（）A. 变速器B. 驱动轴C. 制动器D. 驱动桥答案：C3. 汽车转向系的主要作用是（）A. 改变汽车的行驶方向B. 控制汽车的行驶速度C. 提高汽车的稳定性D. 减少汽车的行驶阻力答案：A4. 下列哪个部件不属于汽车制动系？（）A. 制动盘B. 制动鼓C. 制动踏板D. 水箱答案：D5. 汽车行驶系的主要作用是（）A. 支撑汽车重量B. 传递发动机动力C. 改变汽车行驶方向D. 提高汽车行驶速度答案：A6. 下列哪个部件不属于汽车行驶系？（）A. 车轮B. 悬挂系统C. 驱动轴D. 转向器7. 汽车传动系中，将发动机输出的动力传递到驱动轮的部件是（）A. 变速器B. 驱动轴C. 驱动桥D. 离合器答案：C8. 下列哪个部件不属于汽车转向系？（）A. 转向器B. 转向盘C. 制动踏板D. 转向柱答案：C9. 汽车制动系中，用于产生制动力的部件是（）A. 制动盘B. 制动鼓C. 制动器D. 制动踏板10. 下列哪个部件不属于汽车悬挂系统？（）A. 减振器B. 弹簧C. 驱动轴D. 稳定杆答案：C二、判断题（每题2分，共20分）11. 汽车传动系中的离合器主要用于切断发动机与变速器之间的动力传递。
（）答案：正确12. 汽车制动系中的ABS系统可以在紧急制动时防止车轮抱死。
（）答案：正确13. 汽车转向系中的助力转向系统可以提高转向操作的轻松程度。
（）答案：正确14. 汽车行驶系中的悬挂系统可以吸收道路不平造成的冲击，提高汽车的舒适性。
（）答案：正确15. 汽车传动系中的驱动轴是用来连接变速器与驱动轮的。
（）答案：错误16. 汽车制动系中的制动盘和制动鼓都是用来产生制动力的。
汽车底盘构造与维修
量小。 ➢ 具有良好的通风散热能力，防止离合器温度
过高。 ➢ 操纵轻便，以减轻驾驶员的疲劳。
2.3 离合器的分类
➢ 摩擦离合器：指利用主、从动部分的摩 擦作用来传递转矩的离合器。目前在汽 车上广泛采用。
2.3 离合器的分类
➢ 液力偶合器：指利用液体作为传动介质 的离合器。原来多用于自动变速器，目 前在汽车几乎不采用。
5. 膜片弹簧离合器 膜片弹簧离合器目前在各种类型的
汽车上都广泛应用，其构造如图2-9、图 2-10和图2-11所示。
1）构造和原理 膜片弹簧离合器由主动部分、从动
部分、压紧机构和操纵机构组成。
图2-9 膜片弹簧离合器的构造
图2-10 膜片弹簧离合器盖和压盘分解图 1-离合器盖；2-膜片弹簧；3-压盘；4-传动片；5-从动盘；6-支承环
2．工作原理 ➢ 发动机的转矩经过飞轮及压盘通过从动盘两摩
擦面的摩擦作用传给从动盘，再由从动轴输入 变速器。
分离过程 分离离合器时，驾驶员踩下离合器踏板，分离
套筒和分离轴承在分离叉的推动下，先消除分 离轴承与分离杠杆内端之间的间隙，然后推动 分离杠杆内端前移，使分离杠杆外端带动压盘 克服压紧弹簧作用力后移，摩擦作用消失，离 合器的主、从动部分分离，中断动力传动。
2.5
万向传动装置
2.6
驱动桥
第1节 概 述
1.1 传动系的功用与组成
➢ 基本功用是将发动机发出的动力传给驱动 车轮，以保证汽车在各种行驶条件下正常 行驶所必需的驱动力与车速，并使汽车具 有良好的动力性和燃油经济性。
➢ 如图2-1所示。
图2-1普通载货汽车机械式传动系统的组成及布置形式 1-离合器；2-变速器；3-万向；4-驱动桥；5-差速器；
《汽车底盘构造与检修》课程标准
《汽车底盘构造与检修》课程标准适用专业：汽车运用与维修学时：72学时前导课程：汽车概论、汽车机械基础一、课程性质《汽车底盘构造与检修》是汽修专业很重要的一门的专业核心课程，它的任务是对汽车底盘的整体结构及各总成的功能、结构、工作原理、检查与保养有较全面的认识，为学习后续专业课程和从事汽车维修工作打下坚实的基础。
本专业学生应达到初级汽车维修工资格考证的基本要求。
二、设计思路本课程内容以汽车运用与维修专业的学生就业为导向，根据“汽车运用与维修(含智能新能源汽车) 1+X 证书制度-职业技能等级标准”为依据，同时遵循中职学生的认知规律，紧密结合职业资格证书的相关考核要求，确定本课程的课题模块和课程内容。
为了充分体现任务引领，实践导向课程思想，本课程按照汽车维修行业实践岗位的工作程序进行课程内容安排。
三、课程目标（一）知识目标1、了解汽车底盘各结构、各系统的功用、组成和类型。
2、熟悉汽车底盘各机构、系统的基本结构和工作原理。
（二）能力目标1.熟练使用汽车底盘维修通用工具、专用工具。
2.能够完成一般汽车底盘系统故障的检查作业。
3.能够掌握现代轿车底盘系统的工作原理及相关技术规范；4.能够正确使用各种工具、量具和设备（如万用表、故障诊断设备）对汽车底盘系统进行检查与保养。
（三）素质目标1.通过项目学习，培养学生独立学习和创新的能力。
2.培养团队协作精神，与人合作、沟通交流能力。
3.自学和持续发展的能力，以适应汽车底盘新技术发展的变化。
四、课程结构与内容（一）课程结构（二）课程内容与课程思政、岗课赛证融通五、学生考核与评价课程考核评价采用过程性评价与总结性评价相结合的方式，全面、客观地评价学生的学业状况。
六、教学实施与保障（一）教学要求1、教学模式：采用问题探究式教学、学生合作式学习、现象分析等综合式的教学模式。
2、教学方法：采取理实一体教学法、分组教学法、现场教学方法。
3、教学手段：在教学过程中，要应用多媒体、投影、实训设备等教学资源辅助教学，帮助学生熟悉底盘的理论知识及实践技术。
汽车底盘构造与维修教案
汽车底盘构造与维修-教案章节一：汽车底盘概述教学目标：1. 了解汽车底盘的概念、作用和组成。
2. 掌握汽车底盘的主要组成部分及其功能。
教学内容：1. 汽车底盘的定义和作用。
2. 汽车底盘的组成部分：传动系统、行驶系统、转向系统、制动系统。
教学活动：1. 教师讲解汽车底盘的概念和作用。
2. 学生通过实物或图片了解汽车底盘的组成部分。
章节二：传动系统构造与维修教学目标：1. 了解传动系统的概念、作用和组成。
2. 掌握传动系统的主要组成部分及其功能。
教学内容：1. 传动系统的定义和作用。
2. 传动系统的组成部分：发动机、变速器、传动轴、驱动轮。
教学活动：1. 教师讲解传动系统的概念和作用。
2. 学生通过实物或图片了解传动系统的组成部分。
章节三：行驶系统构造与维修教学目标：1. 了解行驶系统的概念、作用和组成。
2. 掌握行驶系统的主要组成部分及其功能。
教学内容：1. 行驶系统的定义和作用。
2. 行驶系统的组成部分：悬挂系统、驱动系统、轮胎和轮辋。
教学活动：1. 教师讲解行驶系统的概念和作用。
2. 学生通过实物或图片了解行驶系统的组成部分。
章节四：转向系统构造与维修教学目标：1. 了解转向系统的概念、作用和组成。
2. 掌握转向系统的主要组成部分及其功能。
教学内容：1. 转向系统的定义和作用。
2. 转向系统的组成部分：转向器、转向传动装置、转向轮。
教学活动：1. 教师讲解转向系统的概念和作用。
2. 学生通过实物或图片了解转向系统的组成部分。
章节五：制动系统构造与维修教学目标：1. 了解制动系统的概念、作用和组成。
2. 掌握制动系统的主要组成部分及其功能。
教学内容：1. 制动系统的定义和作用。
2. 制动系统的组成部分：制动器、制动传动装置、制动控制装置。
教学活动：1. 教师讲解制动系统的概念和作用。
2. 学生通过实物或图片了解制动系统的组成部分。
六、传动系统维修技术教学目标：1. 学会传动系统的检查与维护方法。
