常考图形的判读(十) 地租曲线图
如何判读地租曲线图
2.该市规划在甲地建设产业园区，最适宜的是（ ）
A. 电子信息产业园区 B. 钢铁工业产业园区 C. 航空航天产业园区 D. 汽车工业产业园区
思维过程
从图表中获取信息
3．图中房价最可能相等的地点是( )
A．E、M
B．D、M C．M、N
D．D、E
4．如单纯考虑该城市的空气清新、环境优美因素，选择购房的地点最适宜在( )
方法技巧 46：如何判读地租曲线图
地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的 规律。常见的地租曲线图有坐标图、立体图、等值线图等。 【典型例题】
（2016•天津卷）读图文材料，回答 1-2 题。
2. 沿甲-乙方向,气温、地租变化趋势曲线最有可能的（ ） (2016·河南六校联考)下图为我国华北某城市房价等值线图。读图回答下面两题。
D．③④⑤
16．近年该市大型综合商场和超级市场逐渐从市中心向二、三环路迁移，主要原因是 ( )
①二、三环路地租比市中心低 ②市中心交通拥堵 ③二、三环路人流量更大
④城市交通网的不断完善
⑤市中心人口减少
A．①②③ B．②③④ C．③④⑤ D．①②④
下图是某时期武汉市长江两岸城区商品房均价与住宅土地均价剖面示意图,据此回答下列各题。
A． 甲地
B． 乙地
C． 丙地
D． 丁地
18．某知名奢侈品拟抢滩武汉,其首选的地方可能是（ ）
A． 甲地
B． 乙地
C． 丙地
D． 丁地
据悉,某超市计划在某市开设分店。如图和表分别为该公司对该市的地租和交通状况调查的统计资料。读图表,回答
以下问题。
甲
乙
丙
a
2020届高三地理复习讲解：怎样判读城市地租曲线图
2020届高三地理复习讲解：怎样判读城市地租曲线图一、典题示例下图为某城市土地价格分布示意图(单位:千元/m2)。
读图,完成1~3题。
1.图中甲地是该城市的 ( )A.大学城B.中心商务区C.高级住宅区D.电子工业区答案:B解析:甲地土地价格最高,位于城市中心,最可能是中心商务区。
2.下列因素中,对该城市不同地段地价高低影响最大的是( )A.与火车站的距离B.与风景名胜区的距离C.与市中心的距离D.与高等教育区的距离答案:C解析:与市中心的距离和交通运输条件对城市不同地段地价高低影响最大。
3.乙地(图中虚线圈地区)地租高于南北两侧地区的原因最可能是( )A.地表崎岖B.地形平坦开阔C.交通通达度高D.交通通达度低答案:C解析:城市地租分布的一般规律是距市中心越近,地价越高;在交通干线附近,地价较周边地区高。
乙地并不位于市中心,因此乙地(图中虚线圈地区)地租高于南北两侧地区的原因最可能是交通通达度高。
二、方法讲解地租曲线图是用来表示城市内部地租的空间分布和变化的图示,一般呈现从市中心向四周随距离变化而变化的规律。
常见的地租曲线图有坐标图、立体图、等值线图等。
(1)坐标图与立体图的判读看坐标,明确变量—看清纵横坐标的含义,一般纵坐标表示地租水平,横坐标表示与市中心的距离看趋势,明确变化—看清曲线变化,是直线下降,还是波动下降。
上图地租波动下降,揭示距离市中心越远,地租越低,但距离并不是看高峰区, 确定位置—在立体图中,根据最高峰区的位置,可确定城市中心商务区的位置,最高峰区一般也是城市的中心区看次高峰 区,注意要素关系—次高峰区一般位于城市环影响地租的唯一因素,还可能受其他因素影响看极值,分析因素—从图中看,市中心地租水平最高,主要影响因素是地理位置;次级的波峰可能是交通相对便利导致地租水平稍高线或放射状公路干线的交会处,是城市次一级的商业区,交通通达度较高,人流、车流密集看低谷区位置,分析原因—在立体图中会出现多个地租低谷区。
常考图形的判读(十) 地租曲线图
常考图形的判读(十)地租曲线图下图是我国某大城市各类土地利用付租能力随距离递减示意图。
读图，完成1～2题。
1．当l1线变成l2线时，则住宅功能区可拓展到()A．一环路B．二环路C．三环路D．环城路2．近年该市大型综合商场和超级市场逐渐从市中心向二、三环路迁移，主要原因是()①二、三环路地租比市中心低②市中心交通拥堵③二、三环路人流量更大④城市交通网的不断完善⑤市中心人口减少A．①②③B．②③④C．③④⑤D．①②④1.C2.D判读内容图例判读结果综述在判读地租曲线图时，注意抓住距城市中心的距离和交通通达度的影响这两个方面。
从综合付租能力和地租水平两方面看，一般在地租最高峰处和次高峰处形成商业区，在地租较高的道路两侧形成住宅区，在地租较低的城市外围形成工业区坐标图主要体现的是距离市中心的远近对城市地租的影响，距离市中心越近地租越高，但距离市中心的远近与地租并不呈正相关，地租还受到交通通达度的影响立体图形象地说明了交通通达度对城市地租的影响，在通达度高的地方城市地租高，像市中心、城市环路的边缘、交叉路口等地，这些地方一般布局商业区等值线用地租等值线表示城市地租的变化，是一种特殊的等值线图，地租数值由里向外减小，该等值线并不是规则的同心圆，弯曲的地方主要是受交通通达度的影响“三读”一读极值(该区域地租的最大值、最小值)；二读密度(等地租线的疏密变化)；三读凹凸(等地租线的弯曲变化及形成原因)1．(2019·天津模拟)城市居民往返于居住地和各功能区之间所耗费的能量总和，即出行能耗。
下图示意某大城市居民月出行次数与出行能耗的组合关系。
读图，据图推断( B ) A．甲区多公共服务设施，靠近住宅区B．乙是位于郊区的高新技术产业园区C．丙区商业网点等级低，服务半径小D．丁为中心商务区，能耗昼夜差异大从题干中理解新概念“出行能耗”的含义，从图中提取从居住区到甲乙丙丁四个功能区的出行能耗和出行次数，结合城市功能区布局的特点，即可解答。
如何判读地租曲线图
方法技巧：如何判读地租曲线图地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。
常见的地租曲线图有坐标图、立体图、等值线图等。
(1)坐标图的判读(2)立体图的判读(3)等值线图的判读【典型例题】（2016•天津卷）读图文材料，回答1-2题。
地租是城市各种环境因素在经济上的综合表现，上图显示了某市中心城区地租从中心向边缘递减的变化趋势，由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。
1.符合图中该城区实际情况的表述是（）A. 北部地区的地租梯度，总体大于南部地区B. 地租相同的区位，西南方向距离市中心最近C. 西北方向地租等值线稀疏，表示该方向交通设施较好，D. 东南方向地租等值线密集，表示该方向空气质量较好2.该市规划在甲地建设产业园区，最适宜的是（）A. 电子信息产业园区B. 钢铁工业产业园区C. 航空航天产业园区D. 汽车工业产业园区思维过程从图表中获取信息答案 1.C 2.A练习：（2016•江苏卷）下图为某城市功能分区示意图。
读图回答下面两题。
1. 下图中最有可能是住宅区的是（）A.①B.②C.③D.④2. 沿甲-乙方向,气温、地租变化趋势曲线最有可能的（）(2016·河南六校联考)下图为我国华北某城市房价等值线图。
读图回答下面两题。
3．图中房价最可能相等的地点是( )A．E、M B．D、M C．M、N D．D、E4．如单纯考虑该城市的空气清新、环境优美因素，选择购房的地点最适宜在( )A．M B．F C．E D．N（云南省玉溪一中2015届高三上学期第二次月考地理）下图为“我国某城市地租水平与人口密度变化示意图。
”读图完成下面两题。
5．2010年，a、b、c、d四处的地租均高于其邻近地区，最可能是因为这四处( )A．社会知名度更高B．环境质量更好C．距行政中心更近D．交通通达度更高6．2010年，c处最可能是( )A．文化区 B．商业区 C．住宅区 D．工业区（山东省青岛市58中2016届高三上学期期中考试）某城市地处平原地区，图1示意该城市功能分区，图2示意地租变化。
地租曲线图的判读
n ga re g地租曲线图的判读地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。
常见的地租曲线图有坐标图、立体图、等值线图等。
[常考图示]图1 坐标图 图2 立体图 图3 等值线图[判读技巧]在判读地租曲线图时，注意抓住距城市中心的距离和交通的影响这两方面。
从综合付租能力和地租水平两方面看，一般在地租最高峰处和次高峰处形成商业区，在地租较高的道路两侧形成住宅区，在地租较低的城市外围形成工业区。
(1)坐标图(图1)主要体现的是距离市中心的远近对城市地租的影响，距离市中心越近地租越高，地租又受到交通通达度的影响，往往在距离市中心比较远的地区形成地租值高峰。
(2)立体图(图2)形象地说明了交通通达度对城市地租的影响，在通达度高的地方城市地租高，像市中心、城市环路的边缘、交叉路口等地，这些地方一般布局商业区。
(3)等值线图(图3)用地租等值线表示城市地租的变化，是一种特殊的等值线图，地租数值由里向外减小，该等值线并不是规则的同心圆，弯曲的地方主要是受交通通达度的影响。
判读时要注意三“读”：一读极值：该区域地租的最大值、最小值。
二读密度：等地租线的疏密变化。
三读凹凸：等地租线的弯曲变化及形成原因。
[应用体验]1．(2011·江苏高考)下图为某城市地价等级分布图。
读图回答(1)～(2)题。
(1)与图中M—N 一线地价等级变化相符的是( )(2)图中P 区域地价低于周边地区是因为( )A ．土地形状不规整 B ．交通不便C ．远离市中心D ．受铁路影响[解析]1．由图例可知：(1)不同地价的分布状况。
(2)城市各种交通线及河流与地价的相关性。
2．由图示可获取以下信息：答案：(1)C (2)D2．(2015·太原四校模拟)城市地域功能区地租指数是指城市某功能区单位面积土地租金与该区人口日流通量的比值。
下图为世界某城市地域功能区地租指数与布局方位雷达图。

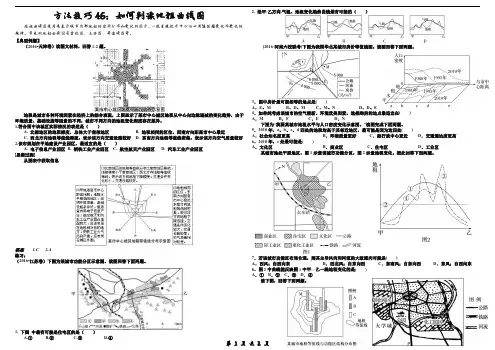

[答案]方法技巧46：如何判读地租曲线图
![[答案]方法技巧46：如何判读地租曲线图](https://img.taocdn.com/s3/m/89e28fdbbe23482fb4da4cbe.png)
方法技巧46：如何判读地租曲线图【答案】1.A【解析】住宅区一般面积最大，从图中可以看出①面积最大，所以它可能是住宅区。
【答案】2.C【解析】城市有热岛效应，市区温度高；地租一般来说城市中心较高，交通便利的地方较大。
【答案】3.A【解析】E点房价介于5000元～6000元，D点大于6000元，F点小于4000元，N点小于4000元，M点位于河流交汇处，地价会略高，应该介于5000元～6000元。
【答案】4.A【解析】M点位于河流上游，处于与盛行风向垂直的郊外，环境条件较好。
【答案】5.D【解析】地租高低除了受与市中心距离影响外，还与交通通达度高低有密切的关系，a、b、c、d地租高最可能是因为当地交通通达度更高。
【答案】6.C【解析】c处地租水平较高，人口密度较大，与市中心距离适中，所以c处最可能是住宅区。
【答案】7.A【解析】根据图中指向标、轻工业区和重化工业区的位置，可以判断该城市的主导风向为西风，河流大致流向是自西向东。
【答案】8.D【解析】地租的高低主要取决于离城市中心区的远近和交通通达度。
图1中甲—乙一线依次经过铁路、河流和两条主要公路，郊外铁路两侧远离市区，交通不便，地租最低；河流和两条主要公路两侧地租较高，其中左边公路贯穿整个城市，交通通达度高，地租高。
【答案】9.C【解析】根据等值线的分布规律及A、B、C的主要分布可以判断，A为商业区，主要分布在城市的中央；B为住宅区，是城市中最广泛的土地利用方式；C为工业区，布局在城市的外围，交通比较便利的地方。
【答案】10.A【解析】M处地租等值线明显向外凸出是因为交通干线经过导致地价相比周边要高。
考点：主要考查了城市功能分区。
【答案】11.A【解析】从图中可以看出沿OA线等地租线向外凸出最明显，表明OA线附近地租比两侧高，由此可以判断沿OA线的交通最便利。
【答案】12.B【解析】O处位于市中心，地租最高，商业对交通和人流量的要求最高，在该区域其付能力也最高，因而可以判断O处最可能是商业区。
地租曲线图的判读省名师优质课赛课获奖课件市赛课一等奖课件
不论是哪一类图形，其设问也可能多种多样，但是考 (AC察局两租2．．)M方旳旳伴交距处面关影随通离地键 响 距。干市租线中内 离。 距等经心容 旳市注值过近线都 增中意明BD是长心抓． ．显经而越住人地向济递近距口形外原减城，稠平凸密缓出因市地。旳或中租交原者心越通因说旳通高是地距达，( 租离度由对越市和) 城好中交市心通 ，功向旳 土能外影 地区响 价，布这 格地 或地租越高；交通通达度越差，土地价格或地租越低。
“读图析图能力——多增分”系列之(十)
地租曲线图旳判读
[图表特征概览]
地租曲线图是用来表达城市内部地租旳空间分布和变 化旳图示，一般呈现从市中心向四面随距离变化而变 化旳规律。常见旳地租曲线图像有坐标图、立体图、 等值线图等，如下所示：
类型 坐标图
立体图
等值线图
经典 图示
[应用“五步法”读图] [典例] (2023·贵州五校联考)读下图，回答(1)～ (2)题。
第四步：析原理、找措施
M处弯曲外凸，表白 本地地租比两侧相对 较高，阐明地租受交 通线影响。
在城市功能区中，商业区支付地租旳能力最强，工 业区支付地租能力最低，住宅区居于两者之间。从综合 付租能力和地租水平两方面看，一般在地租高峰旳市中 心和地租次高峰旳道路相交处形成商业区，在地租较高 旳道路两侧形成住宅区，在地租较低、交通发达旳城市 外围形成工业区。
表白城市地租市中心
最高，越向外地租越
低。但是该等值线并
不是规则旳同心圆，
弯曲旳地方主要是受
20-21版：微专题2 地租曲线图的判读（步步高）
本课结束
更多精彩内容请登录：
1 2 3 4 5 6 7 8 9 10 11 12 13
12.下列与房价等值线有关的叙述，正确的是 A.M地是最适宜购房的地点 B.影响房价的唯一因素是交通 C.从出行方便的角度考虑，M地较E地
性价比高
√D.N、F两地房价可能相同
1 2 3 4 5 6 7 8 9 10 11 12 13
解析 从环境方面看，M地位于河流上 游，适宜购房，但是从距市中心的距离 和交通方面看，M地不适宜购房；房价 总体上从市中心向外降低，在此基础上， 主要公路沿线房价高于周边地区，可见 影响房价的因素有距市中心的距离、交通等；图中E地房价较高，靠近 交通线，比M地交通更便利，性价比高；F地的房价在3 000～4 000元/m2 之间，N地房价也在3 000～4 000元/m2之间，两地房价可能相同，故D项 正确。
1 2 3 4 5 6 7 8 9 10 11 12 13
8.图中阴影部分应为 A.商业中心用地
√B.外围商业用地
C.工业用地 D.居住用地
解析 阴影部分为通往市中心的公路与环城路交会处，地租较高，应为 外围商业用地。
1 2 3 4 5 6 7 8 9 10 11 12 13
地租是城市各种环境因素在经济上的综合表现。下图显示了某市中 心城区地租从中心向边缘递减的变化趋势。由于环境质量、基础设施等 因素的不同，城市不同方向的地租变化程度存在差异。据此回答9～10题。 9.符合图中该城区实际情况的表述是 A.北部地区的地租梯度，总体大于南部地区 B.地租相同的区位，西南方向距市中心最近
B.距市中心远
√C.交通通达度高
D.地形平坦
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常考图形的判读(十)地租曲线图
下图是我国某大城市各类土地利用付租能力随距离递减示意图。
读图，完成1～2题。
1．当l1线变成l2线时，则住宅功能区可拓展到()
A．一环路B．二环路
C．三环路D．环城路
2．近年该市大型综合商场和超级市场逐渐从市中心向二、三环路迁移，主要原因是()
①二、三环路地租比市中心低②市中心交通拥堵③二、三环路人流量更大④城市交通网的不断完善⑤市中心人口减少
A．①②③B．②③④
C．③④⑤D．①②④
1.C
2.D
判读内容图例判读结果
综述在判读地租曲线图时，注意抓住距城市中心的距离和交通通达度的影响这两个方面。
从综合付租能力和地租水平两方面看，一般在地租最高峰处和次高峰处形成商业区，在地租较高的道路两侧形成住宅区，在地租较低的城市外围形
成工业区
坐标图
主要体现的是距离市中心的远近对城市地租的影响，距离市中心越近地租越高，但距离市中心的远近与地租并不呈正相关，地租还受到交通通达度的影响
立体图
形象地说明了交通通达度对城市地租的影响，在通达度高的地方城市地租高，像市中心、城市环路的边缘、交叉路口等地，这些地方一般布局商业区
等值线用地租等值线表示城市地租的变化，是一种特殊的等值线图，地租数值由里向外减小，该等值线并不是规则的同心圆，弯曲的地方主要是受交通通达度的
影响
“三读”一读极值(该区域地租的最大值、最小值)；二读密度(等地租线的疏密变化)；三读凹凸(等地租线的弯曲变化及形成
原因)
1．(2017·天津模拟)城市居民往返于居住地和各功能区之间所耗费的能量总和，即出行能耗。
下图示意某大城市居民月出行次数与出行能耗的组合关系。
读图，据图推断( B )
A．甲区多公共服务设施，靠近住宅区
B．乙是位于郊区的高新技术产业园区
C．丙区商业网点等级低，服务半径小
D．丁为中心商务区，能耗昼夜差异大
从题干中理解新概念“出行能耗”的含义，从图中提取从居住区到甲乙丙丁四个功能区的出行能耗和出行次数，结合城市功能区布局的特点，即可解答。
仔细读图，甲区出行能耗高、出行次数少，不可能是公共服务设施，A错；乙地出行能耗高、出行次数多，可能是位于郊区的高新技术产业园区，B对；丙区出行能耗低，出行次数少，不可能是商业网点等级低，C错；丁地出行能耗低、出行次数多，可能是中心商务区，但城市居民往返于居住地和中心商务区之间所耗费的能量总和昼夜差异不大，D错。
(2017·西安质检)下图为印度某城市主要功能区分布示意图。
读图，回答2～3题。
2．下图中最能反映上图中PQ沿线地租变化的曲线是( C )
A．ⅠB．Ⅱ
C．ⅢD．Ⅳ
3．对图中功能区及布局的叙述，正确的是( C )
A．化工园区的布局是合理的
B．创业园区的布局是不合理的
C．甲住宅区为高级住宅区
D．该城市的空间结构为扇形模式
第2题，通过分析可知，从P到Q，从城市郊区，先后经过住宅用地、商业用地、住宅用地，地租由低到高再降低，所以地租的变化Ⅲ最符合。
第3题，化工园区位于河流的上游河段，会导致河水受到污染，从而影响城市生产和生活用水；创业园区等高新技术产业区，一般会选在邻近高等院校和科研机构、环境优美、交通便利的地方，图中满足这些要求，分布是合理的；甲处住宅区，靠近创业园区，环境优美，最可能为高级住宅区；该城市的空间结构为同心圆结构。
(2017·海南省乐东思源中学月考)城区型经济适用房的建设用地位于城区，比较靠近繁华的中心地带。
城区型经济适用房在生活、就业等方面给中低收入群体带来便利。
项目在建设过程中，对城市道路交通设施和生活基础配套设施可以直接加以利用，建设成本便可得以降低。
下图示意某时期武汉市长江两岸城区商品房均价与住宅土地均价剖面图。
据此，回答4～5题。
4．城区型经济适用房的位置，首先应选建在图中的( A )
A．甲B．乙
C．丙D．丁
5．某知名奢侈品拟抢滩武汉，其首选的地方可能是( B )
A．甲地B．乙地
C．丙地D．丁地
第4题，城区型经济适用房不是高级住宅，地价不会很高，应该在商品房均价较低的地区。
第5题，某知名奢侈品拟抢滩武汉，主要是占领市场，应选择繁华的中心地带，图中商品房均价最高处也最繁华，适合商业发展。
地价不是商业考虑的主要因素，选B。
