如何基于西安80坐标查询定位
如何按西安80坐标范围下载谷歌卫星地图
如何按西安80坐标范围下载谷歌卫星地图现有一个“一号规划地块.dxf”范围文件，如下图所示。
一号规划地块文件在CAD中打开之后，可以看到只是一个范围框，且坐标是西安80投影坐标系，如下图所示。
范围文件打开效果由于坐标格式显示为科学计算法，为了便于查看坐标，这里我们通过“units”命令将小数位设置为两位，如下图所示。
设置小数位数小数精度设置为两位之后，坐标显示完整，我们可以看到Y坐标值中带有分带号“40”，如下图所示。
修改位数后的坐标在万能地图下载器中点击“下载”工具下的“导入范围”按钮，如下图所示。
导入范围下载在显示的“导入矢量文件”对话框中点击“参数”显示“参数设置”对话框，这里选择投影分带为“3度带”后，再将中央经线设置为“120”，如下图所示。
设置坐标参数文件加载成功之后，会在视图中显示范围，如下图所示。
显示范围点击“下载”按钮，根据相关参数选择对应的下载级别，这里选择级别为第19级，然后点击“导出设置”显示导出设置对话框，将坐标投影选择为“西安80高斯投影”，如下图所示。
导出设置点击“参数”之后，程序自动计算出带号和中央经线等参数，七参数的值根据实际情况手动填写，这里不作设置，如下图所示。
下载完成之后，除了图片之外，还有一系列的坐标投影文件等，如下图所示。
导出文件用智能加载插件加载影像之后，效果如下图所示。
CAD 加载卫星图效果以上就是按西安80坐标范围下载谷歌卫星地图的详细说明，主要包括了坐标转换、参数设置、范围裁剪和背景透明等功能。
如果在使用过程中有任何疑问，请联系我们客服或拔打24小时热线电话400-028-0050咨询！。
“2000坐标”成了标配，你还不懂坐标系定义和转换？（含西安80WGS84转2000实操）
“2000坐标”成了标配，你还不懂坐标系定义和转换？（含西安80WGS84转2000实操）国⼟空间规划明确要求“统⼀采⽤2000国家⼤地坐系”和“1985年国家⾼程基准”作为空间定位基础，可是很多时候我们拿到的数据坐标并不是“2000国家⼤地坐标系”，需要进⾏坐标转换，这可就犯了难？其实不只是国⼟空间规划，其他需要应⽤ArcGIS的⾏业同理——坐标系统是GIS数据重要的数学基础，⽤于表⽰地理要素、图像和观测结果的参照系统，坐标系统的定义能够保证地理数据在软件中正确的显⽰其位置、⽅向和距离，缺少坐标系统的GIS数据是不完善的。
本课，我们来学习下ArcGIS中坐标定义与转换的相关知识。
Part 1ArcGIS中的坐标系统ArcGIS中预定义了两套坐标系统，地理坐标系（Geographic coordinate system）和投影坐标系（Projectedcoordinate system）。
1地理坐标系地理坐标系 (GCS) 使⽤三维球⾯来定义地球上的位置。
GCS中的重要参数包括⾓度测量单位、本初⼦午线和基准⾯（基于旋转椭球体）。
地理坐标系统中⽤经纬度来确定球⾯上的点位，经度和纬度是从地⼼到地球表⾯上某点的测量⾓。
球⾯系统中的⽔平线是等纬度线或纬线，垂直线是等经度线或经线。
这些线包络着地球，构成了⼀个称为经纬⽹的格⽹化⽹络。
那么问题来了，经纬度是啥呢？GCS中经度和纬度值以⼗进制度为单位或以度、分和秒 (DMS) 为单位进⾏测量。
纬度值相对于⾚道进⾏测量，其范围是 -90°（南极点）到 90°（北极点）。
经度值相对于本初⼦午线进⾏测量。
其范围是 -180°（向西⾏进时）到180°（向东⾏进时）。
常⽤的坐标系都有哪些？ArcGIS中，中国常⽤的坐标系统为GCS_Beijing_1954（Krasovsky_1940）GCS_Xian_1980（IAG_75）GCS_WGS_1984（WGS_1984）GCS_CN_2000（CN_2000）2投影坐标系投影坐标系是个啥？将球⾯坐标转化为平⾯坐标的过程称为投影。
如何基于西安80坐标查询定位.doc
如何基于西安80坐标查询定位如何基于西安80坐标查询定位水经注地图下载器-10-1609:49:13概述水经注软件除了可以轻松下载无水印GoogleEarth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图，且可按1万/5千等国家标准图幅下载，下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系、百度高德POI兴趣点、全球OpenStreet矢量之外，还有一个常用的功能就是查询定位。
这里，我们以西安80坐标查询定位为例，介绍一下软件的查询定位功能。
地形测绘图查看一般情况下，坐标定位时都是基于经纬度坐标，但针对一些行业用户，经常需要用到西安80或北京54等高斯坐标定位，我们以一幅中央经线为120度的3度分带地形图为例说明如何基于西安80坐标进行查询定位，该CAD地形图如下图所示。
地形图查看西安80坐标获取我们在一个位置比较特殊的地方绘制一个特征点，并选择它查看其坐标，如下图所示。
将该点的坐标按XY的顺序复制到记事本中备用，如下图所示。
复制坐标西安80坐标定位在坐标查询中，点击齿轮图标，如下图所示。
点击图标在显示的对话框中选择“西安80高斯投影“，如下图所示。
选择西安80高斯投影由于该地形图中央经线是120度且是3度分带，由此我们可以推算出当前地形图的带号为40度带，分带原理如下图所示。
投影分带点击“参数“按钮将中央经线设置为120，如下图所示。
设置中央经线从记事本中复制高斯坐标并粘贴，如下图所示。
输入坐标点击“定位“按钮之后，在卫星地图中可以成功定位，如下图所示。
地图定位位置与CAD原图作比较之后，会发现定位后的位置有几十米偏移。
坐标偏移的主要原因，是因为西安80坐标所采用的椭球体为IAG75，而谷歌地球卫星地图所采用的是WGS84椭球体(与GPS 一致)，两个坐标系的椭球体参数中所定义地球扁率不同（可以假想为一个是压扁的球，一个是压得更扁的球），所以同一个地点在不同椭球参数下的经纬度坐标位置就会不同，因此这里有偏移属于正常情况。
如何设置北京54或西安80坐标系
如何设置北京54或西安80坐标系？方法很简单，但是需要5个参数，这5个参数可以从当地测绘部门获取，也可以从设置好的GPS中读出。
第一步，在任意画面按MENU键，进入“系统设置”，然后进入”选择坐标系“，选”主位置画面“，在出现的列表中选择最下边的”自定义“或”User Grid“，选第一行的“横向墨卡托”，用箭头键和ENTER键输入当地的中央纬线（00.00000N）和中央经线(XXX.00000E)，进入下一页，然后用同样的方法设置投影比例（1.00000000）、尺度比（1.00000000）、东西偏差(00500000.0)和南北偏差(00000000.0)，然后按“完成”按钮。
中央纬线的计算方法用GOOGLE 查找吧，网上有很多。
第二步，在任意画面按MENU键，进入“系统设置”，然后进入”选择大地基准“，选”主位置画面“，在出现的列表中选择倒数第四个的”自定“或”User“，设置Delta A, Detla F, Delta X, Delta Y, Delta Z等5个参数，这5个参数需要找当地测绘部门查询。
如何计算当地的中央经线？子午线GPS要设置北京54或者西安80坐标系的时候，除了五个Delta 参数需要输入外，还有一个中央经线参数需要输入，与Delta参数不同，中央经线是可以自己计算的，计算方法如下：1、六度带中央经线经度的计算：当地中央经线经度＝６°×当地带号－３°，例如：地形图上的横坐标为２０３４５，其所处的六度带的中央经线经度为：６°×２０－３°＝１１７°（适用于１∶２．５万和１∶５万地形图）。
2、三度带中央经线经度的计算：中央经线经度＝３°×当地带号（适用于１∶１万地形图）。
附ARCGIS中定义的坐标系：北京54坐标系：Beijing 1954 3 Degree GK CM 75E.prj（三度分带法，中央经线东经75度，横坐标前不加带号）Beijing 1954 3 Degree GK Zone 25.prj（三度分带法，带号25，横坐标前加带号）Beijing 1954 GK Zone 13.prj（六度分带法，中央经线东经75度，横坐标前加带号）Beijing 1954 GK Zone 13N.prj（六度分带法，中央经线东经75度，横坐标前不加带号）西安80坐标系：Xian 1980 3 Degree GK CM 75E.prj（三度分带法，中央经线东经75度，横坐标前不加带号）Xian 1980 3 Degree GK Zone 25.prj（三度分带法，带号25，横坐标前加带号）Xian 1980 GK CM 75E.prj（六度分带法，中央经线东经75度，横坐标前不加带号）Xian 1980 GK Zone 13.prj（六度分带法，中央经线东经75度，横坐标前加带号）。

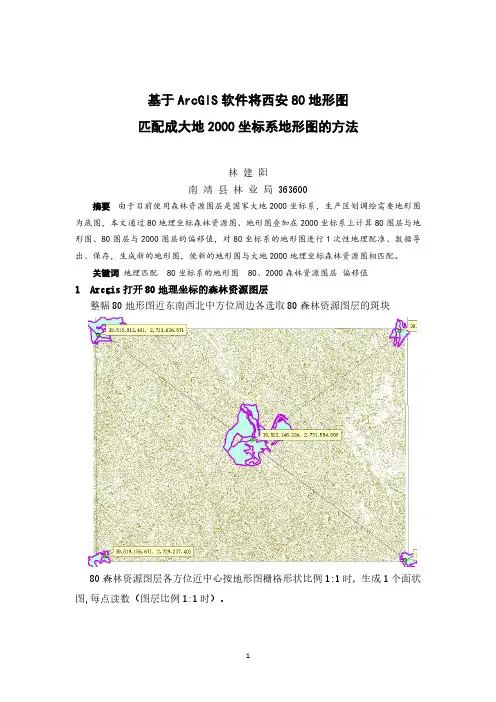

西安80地形图匹配成大地2000坐标系地形图
基于ArcGIS软件将西安80地形图匹配成大地2000坐标系地形图的方法林建阳南靖县林业局363600摘要由于目前使用森林资源图层是国家大地2000坐标系，生产区划调绘需要地形图为底图，本文通过80地理坐标森林资源图、地形图叠加在2000坐标系上计算80图层与地形图、80图层与2000图层的偏移值，对80坐标系的地形图进行1次性地理配准、数据导出、保存，生成新的地形图，使新的地形图与大地2000地理坐标森林资源图相匹配。
关键词地理匹配80坐标系的地形图80、2000森林资源图层偏移值1Arcgis打开80地理坐标的森林资源图层整幅80地形图近东南西北中方位周边各选取80森林资源图层的斑块80森林资源图层各方位近中心按地形图栅格形状比例1:1时，生成1个面状图,每点读数（图层比例1:1时）。
1.1地形图近中心A（39522146.224,2731554.809），B(39522148.099,2731553.683)1.2地形图西北角C（39519016.516,2733640.72），D(39519013.481,2733636.571)1.3地形图东北角E（39525136.173,2733715.006），F(39525138.559,2733712.775)1.4地形图东南角G（39525246.04,2729169.321），H(39525250.328,2729161.537)1.5地形图西南角I（39519156.419,2729267.46），J(39519157.639,2729265.046)2重新Arcgis打开2000地理坐标的森林资源图层，添加80地理坐标的森林资源图层、地形图2.1地形图近中心80森林资源图在2000坐标系上：A对应A’(39522146.215,2731553.536),B对应B’’(39522148.088,2731552.41),地形图对应B’(39522148.086,2731553.683)2.2地形图近西北角80森林资源图、地形图在2000坐标系上：C对应2000坐标系C’(39519016.508,2733639.447)，D对应D’’(39519013.473,2733635.298)，地形图D对应D’(39519013.482,2733636.572)。
基于ArcGIS的80西安坐标系转换到2000国家坐标系的研究
０ 引 言
随着 坐标 系的更 新 、 精 化 以及 坐标 基 准 的 变化 ， 坐 标 系统 的变换 不可避 免 。我 国曾经采 用 过 １ ９ ５ ４北 京坐 标 系 和１ ９ ８ ０ 西 安坐标 系 作 为 国家 大 地 坐标 系 ， 但 是 随着 科 技 的进 步 ， 特别是 Ｇ Ｐ Ｓ 技 术 和新 的大地 测 量技 术 的发展 ， 原
ＨＵＡＮＧ Ｇｕ ｏ—ｓ ｅ ｎ
（ Ｇｕ ａ ｎ ｇ ｄ ｏ ｎ ｇ Ｎ ａ ｔ ｉ ｏ ｎ ａ ｌ Ｌ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ Ｃ ｅ ｎ ｔ ｅ ｒ ， Ｇｕ ａ ｎ ｇ ｚ ｈ ｏ ｕ ５ １ ０ ０ ７ ５ ，Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｃ ｈ ｉ ｎ ａ Ｇ ｅ ｏ ｄ ｅ ｔ ｉ ｃ Ｃ ｏ ｏ ｒ ｄ ｉ ｎ ａ ｔ ｅ Ｓ ｙ ｓ ｔ ｅ ｍ ２ ０ ０ ０（ Ｃ Ｇ Ｃ Ｓ ２ ０ ０ ０ ）ｉ ｓ ｔ ｈ ｅ ｎ ｅ ｗ ｌ ｙ ｕ ｓ ｅ ｄ ｃ ｏ ｏ ｒ ｄ ｉ ｎ ａ ｔ ｅ ｓ ｙ ｓ ｔ ｅ ｍ， ｗ ｈ ｉ ｌ ｅ ｔ ｈ ｅ ｃ ｏ ｍ ｍ ｏ ｎ ｌ ｙ ｕ ｓ ｅ ｄ ｃ ｏ ｏ ｒ － ｄ ｉ ｎ ａ ｔ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｆ ｏ ｒ ｓ ｕ ｒ ｖ ｅ ｙ ｉ ｎ ｇ ａ ｎ ｄ ｍ ａ ｐ ｐ ｉ ｎ ｇ ａ ｎ ｄ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｐ ａ ｌ ｎ ｎ ｉ ｎ ｇ ｉ ｓ Ｂ ｅ ｉ ｊ ｉ ｎ ｇ Ｇ ｅ ｏ ｄ ｅ ｔ ｉ ｃ Ｃ ｏ ｏ ｒ ｄ ｉ ｎ ａ ｔ ｅ Ｓ ｙ ｓ ｔ ｅ ｍ １ ９ ５ ４ ｏ ｒ Ｘ ｉ ａ ｎ Ｇ ｅ ｏ ｄ ｅ ｔ ｉ ｃ Ｃ ｏ ｏ ｒ ｄ ｉ ｎ ａ ｔ ｅ
北京坐标与西安坐标相互转换的两种方法
北京54坐标与西安80坐标相互转换的两种方法一、北京54坐标系、西安80坐标系及其相互关系1954年北京坐标系是我国五十年代由原苏联1942年普尔科沃坐标系传算而来采用克拉索夫斯基椭球体其参数为长半轴为 6378245米扁率为1298.3。
这个坐标系的建立在我国国民经济和社会发展中发挥了巨大的作用但该坐标系存在着定位后的参考椭球面与我国大地水准面不能达到最佳拟合在中国东部地区大地水准面差距自西向东增加最大达+68米其椭球的长半轴与现代测定的精确值相比109米的缺陷定向不明确椭球短轴未指向国际协议原点CIO也不是中国地极原点JYD1968.0起始大地子午面也不是国际时间局BIH所定义的格林尼治平均天文台子午面。
同时,该系统提供的大地点坐标是通过局部平差逐级控制求得的由于施测年代不同、承担单位不同不同锁段算出的成果相矛盾给用户使用带来困难。
1978年4月,中国在西安召开了全国天文大地网平差会议,在会议上决定建立中国新的国家大地坐标系有关部门根据会议纪要,开展并进行了多方面作,建成了1980西安国家大地坐标系(GDZ80)该坐标系全面描述了椭球的4个基本参数,同时反映了椭球的几何特性和物理特性这4个参数的数值采用的是1975年国际大地测量与地球物理联合会第16届大会的推荐值(简称IGA-1975椭球 ) 。
其主要参数为长半轴为6378140 米扁率为 1/298.257。
IAG-1975椭球参数精度较高能更好地代表和描述地球的几何形状和物理特征。
在其椭体定位方面以我国范围内高程异常平方和最小为原则做到了与我国大地水准面较好的吻合。
此外,1982年我国已完成了全国天文大地网的整体平差,消除了以前局部平差和逐级控制产生的不合理影响提高了大地网的精度在上述基础上建立的1980西安坐标系比1954年北京坐标系更科学、更严密、更能满足科研和经济建设的需要。
由于北京54坐标系和西安80坐标系是两种不同的大地基准面这两个椭球参数不同参心所在位置不同指向不同在高斯平面上其纵横坐标轴不因而同一点的坐标是不同的无论是三度带六度带还是经纬度坐标都是不同的其平面位置最大相差80米。
西安80坐标系3度带
西安80坐标系3度带西安80坐标系3度带是中国大陆地理坐标系的一种。
在测绘和地理信息系统领域，坐标系是用于描述和记录地球表面上点的位置的一种标准化系统。
西安80坐标系是中国主要采用的地理坐标系之一，也是国际上较为广泛使用的坐标系之一。
西安80坐标系的建立和使用最早可以追溯到上世纪50年代，当时中国测绘事业发展起步，急需一个统一的坐标系统来进行精确测绘和地图制作。
因此，西安测绘研究所在1954年开始筹备制定了西安测量仪器局坐标系。
然后在1970年，更进一步修订并定名为西安80坐标系。
西安80坐标系采用了地心经度、纬度和大地高作为坐标系统的基本参数，与国际上常用的WGS84坐标系相比，具有更高的精度和适应性。
西安80坐标系主要基于西安测量仪器局星基轨道网测量数据和射电天文观测数据建立了原始网，再通过大地水准面匹配进行精修和改正。
西安80坐标系根据地理经度和纬度将中国分为20个不同的带，每个带的宽度约为3度。
西安80坐标系3度带的中央子午线为东经105度，东西各延伸1.5度。
这种划分方式既考虑了地理位置的大范围分区需求，也能满足细致测绘和地图制作的精确度要求。
使用西安80坐标系3度带进行测绘和地图制作时，需要在测量仪器上选择正确的坐标系，并且根据具体地理位置选择正确的带号。
带号的确定通常参考所在地区的经度，以确保测绘结果的准确性。
在遥感和GIS技术的应用中，西安80坐标系也是常用的参考坐标系之一。
总结一下，西安80坐标系3度带是中国大陆地理坐标系的一种。
它通过将中国分为20个带，每个带宽度为3度，实现了地图测绘和地理信息系统的准确性和精度。
在测量仪器和GIS软件中可以选择该坐标系，并根据具体带号来确定测绘和地理位置的准确坐标。
西安80坐标系在中国大陆的测绘和地理信息领域扮演着重要的角色，为中国的地理数据管理和应用提供了坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何基于西安80坐标查询定位
1.概述
水经注软件除了可以轻松下载无水印Google Earth卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图，且可按1万/5千等国家标准图幅下载，下载含高度的全国矢量建筑、全国乡镇及街区行政区划、地名点、高速铁路网、公交路线、水系、百度高德POI兴趣点、全球OpenStreet矢量之外，还有一个常用的功能就是查询定位。
这里，我们以西安80坐标查询定位为例，介绍一下软件的查询定位功能。
2.地形测绘图查看
一般情况下，坐标定位时都是基于经纬度坐标，但针对一些行业用户，经常需要用到西安80或北京54等高斯坐标定位，我们以一幅中央经线为120度的3度分带地形图为例说明如何基于西安80坐标进行查询定位，该CAD地形图如下图所示。
地形图查看
我们在一个位置比较特殊的地方绘制一个特征点，并选择它查看其坐标，如下图所示。
坐标查看
将该点的坐标按XY的顺序复制到记事本中备用，如下图所示。
复制坐标
在坐标查询中，点击齿轮图标，如下图所示。
点击图标
在显示的对话框中选择“西安80高斯投影”，如下图所示。
选择西安80高斯投影
由于该地形图中央经线是120度且是3度分带，由此我们可以推算出当前地形图的带号为40度带，分带原理如下图所示。
投影分带
点击“参数”按钮将中央经线设置为120，如下图所示。
设置中央经线
从记事本中复制高斯坐标并粘贴，如下图所示。
点击“定位”按钮之后，在卫星地图中可以成功定位，如下图所示。
地图定位位置
与CAD原图作比较之后，会发现定位后的位置有几十米偏移。
坐标偏移的主要原因，
是因为西安80坐标所采用的椭球体为IAG 75，而谷歌地球卫星地图所采用的是WGS84椭球
体(与GPS一致)，两个坐标系的椭球体参数中所定义地球扁率不同（可以假想为一个是压扁
的球，一个是压得更扁的球），所以同一个地点在不同椭球参数下的经纬度坐标位置就会不同，因此这里有偏移属于正常情况。
如果该区域在两种投影下的偏移参数已知，理论上在定位时应当填入两个椭球之间的转换参数，也就是常说的七参数或三参数，这里由于没有参数而全部默认为0，因此就导致了定位结果有几十米误差，但大体位置相近，不影响查看目标区域。
位置对比
我们通过定位找到地形图所属位置之后，就可以下载该区域的卫星地图并加载到CAD 中作底图使用了。
5.结语
以上就是基于西安80坐标查询定位的详细说明，主要包括了地形图查看、坐标查看、坐标获取和坐标定位等功能。
