YAMAHA 12路调音台使用说明 型号-MG124cx
YAMAHA_12路_MG124CX调音台_使用说明

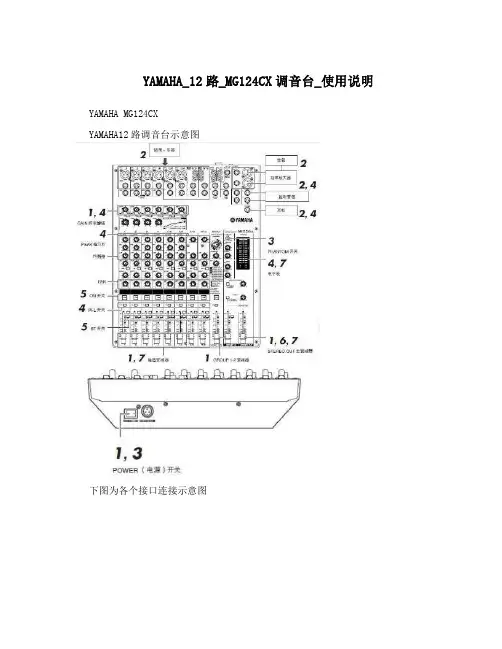

YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口，可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8)，将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
3YAMAHA_12路_MG124CX调音台_使用说明
17、ST 开关 如果打开此开关信号将通过 GROUP1-2 衰减器 16 发送到 STEREO L/R 总线。GROUP 1 信
号进入 STEREO L，GROUP2 信号进入 STEREO R。 18、STEREO OUT 主衰减器
6、 GAIN 控制旋钮 调节输入信号电平 为了获得信噪比和动态范围的最佳平衡，调节电平使 PEAK 指示灯（9）仅在最高输入瞬 间峰值时偶尔短暂地亮起。
7、 开关（高通滤波器）
此开关使 HPF 打开或者关闭。要打开 HPF，请按下此开关，HPF 将削去 80HZ 以下的频 率（HPF 不使用于立体声输入通道 3、4 的线性输入）。 8、 COPMP 控制按钮
10、均衡器（HIGH、MID、LOW） 该三频段均衡器可在高、中和低三个频率带调节通道。通道 9/10 和 11/12 有两个频率带： 高和低。将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。将旋钮转向右 侧可增强相应的频率段，而转向左侧可削弱该频率段。下表为三个频率带的 EQ 类型、 频率和强大削弱/增强。
11、AUX 控制旋钮 调节从通道发送到 AUX 总线的信号电平。此旋钮通常应设在靠近下箭头的位置。 在立体声通道上，L（奇）和 R（偶）通道的信号被混合后发送到 AUX 总线。
12、AUX PRE 开关 选择是否将前置衰减器或者后置衰减器的信号发送到 AUX 总线。如果将此开关设定为
开，调音台将前置衰减器信号（通道衰减器 19 前的信号）发送到 AUX 总线，使 AUX 输出不 受衰减器的影响。如果将此开关设定为关，调音台将后置衰减器信号发送到 AUX 总线。
12、POWER 指示灯 调音台电源打开后，此指示灯亮。
会议室音视频设备使用说明
大会议室设备使用说明1.设备的使用说明1.1调音台YAMAHA MG124CX调音台是音频信号交互的平台，所有的音频信号都要经过信号线输入给调音台，经过处理后由调音台输出给功放。
使用时仔细辨别每一路的输入源正确与否，将总输出音量推子推至0刻度线位置，输入音源那一路的推子推至合适位置。
调音台自带效果器（EFFECT推子），内置了16种效果，日常会议使用时不建议使用效果器，歌唱等节目时需给话筒那一路增加效果以助其演唱轻松，我们现在使用第9种效果（卡拉OK效果）。
注意：调音台的音量推子不要开的过大，负责易造成过载从而导致烧毁音箱的喇叭单元，或话筒啸叫不止烧毁音箱的高音膜。
1.2无线手持话筒REGIME UK-200将接收机电源接好，信号线连接到调音台的无线话筒那一路，将两节AA电池装进手持话筒中，打开话筒，检查接收机上的显示屏，指示屏显示内容有当前使用频率，电池电量；如话筒和接收主机没有在同一个频道，首先保持话筒的开机状态，将话筒显示屏下端的的红外端口（IR）对准接收机的（IR）端口，按下SET键直到话筒与接收机上的显示屏停止闪烁，显示的频率一致为止。
两节碱性电池的预计使用时间为8小时，当手持话筒的显示屏显示电池电量低时，应及时更换电池。
使用完毕后手持话筒务必将电池取出，将话筒放入话筒提箱内，日常使用切忌摔碰滚落等外力作用于话筒或长期潮湿环境使用浸水等，这样极易损坏话筒部件。
1.3会议鹅颈话筒REGIME RM-360会议话筒将其信号线插好，按下开关，红灯亮表示准备就绪可供使用。
在调音台上的PHANTOM按钮应保持按下，+48V红灯亮起，+48V 幻象电源开关开启才能给会议话筒供电。
1.4点歌机1T硬盘歌曲库，使用鼠标点歌。
1.5电源时序器HUNMAK MR-3016电源时序器的使用比较简单，打开时将钥匙插入SWITCH孔，顺时针转动，8个红色指示灯依次亮起。
关闭时逆时针转动钥匙即可。
注意：关闭前请确认投影机已关闭90秒以上，投影幕已收回，调音台所有推子已拉下来到∞（最低）位置，全部确认完毕后再关闭电源时序器。
YAMAHA MG124CX使用手册
YAMAHA MG124CX调音台使用说明书YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
雅马哈 mg124cx 12路调音台使用说明辩析
YAMAHA MG124C 12路调音台示意图下图为各个接口连接示意图YAMAHA MG124C 使用说明书下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯YAMAHA MG124C 使用说明书检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
雅马哈 MG12 4FX 说明书
MIXING CONSOLEMIXING CONSOLEZH2请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器(PA-20或YAMAHA推荐的相应产品)。
G请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常，请立即停止使用，并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况：G当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。
G当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音，请在AC电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前，请务必拔出所有的连接电缆。
会议室设备使用说明
会议室设备使用说明1.设备的使用说明1.1调音台 YAMAHA MG124C*调音台是音频信号交互的平台，所有的音频信号都要经过信号线输入给调音台，经过处理后由调音台输出给功放。
使用时仔细区分每一路的输入源正确与否，将总输出音量推子推至0刻度线位置，输入音源那一路的推子推至适宜位置。
调音台自带效果器〔EFFECT推子〕，内置了16种效果，日常会议使用时不建议使用效果器，歌唱等节目时需给话筒那一路增加效果以助其演唱轻松，我们现在使用第9种效果〔卡拉OK 效果〕。
注意：调音台的音量推子不要开的过大，负责易造成过载从而导致烧毁音箱的喇叭单元，或话筒啸叫不止烧毁音箱的高音膜。
1.2无线手持话筒 REGIME UK-200将接收机电源接好，信号线连接到调音台的无线话筒那一路，将两节AA电池装进手持话筒中，翻开话筒，检查接收机上的显示屏，指示屏显示内容有当前使用频率，电池电量；如话筒和接收主机没有在同一个频道，首先保持话筒的开机状态，将话筒显示屏下端的的红外端口〔IR〕对准接收机的〔IR〕端口，按下SET键直到话筒与接收机上的显示屏停顿闪烁，显示的频率一致为止。
两节碱性电池的预计使用时间为8小时，当手持话筒的显示屏显示电池电量低时，应及时更换电池。
使用完毕后手持话筒务必将电池取出，将话筒放入话筒提箱内，日常使用切忌摔碰滚落等外力作用于话筒或长期潮湿环境使用浸水等，这样极易损坏话筒部件。
1.3会议鹅颈话筒 REGIME RM-360会议话筒将其信号线插好，按下开关，红灯亮表示准备就绪可供使用。
在调音台上的PHANTOM按钮应保持按下，+48V红灯亮起，+48V幻象电源开关开启才能给会议话筒供电。
1.4点歌机1T硬盘歌曲库，使用鼠标点歌。
1.5电源时序器 HUNMAK MR-3016电源时序器的使用比拟简单，翻开时将钥匙插入SWITCH孔，顺时针转动，8个红色指示灯依次亮起。
关闭时逆时针转动钥匙即可。
注意：关闭前请确认投影机已关闭90秒以上，投影幕已收回，调音台所有推子已拉下来到∞〔最低〕位置，全部确认完毕后再关闭电源时序器。
YAMAHA_12路_MG124CX调音台_使用说明
YAMAHA_12路_MG124CX调音台_使用说明一、产品介绍YAMAHAMG124CX调音台是一款具有12个线路输入的调音台，适用于音乐制作、现场演出、录音室以及音频处理等领域。
该调音台具有高品质的音频效果、灵活的操作和稳定的性能，能够满足用户对音频调音和混音的需求。
二、外观及接口介绍1. 输入接口：12个XLR/6.35mm TRS插孔；2. 输出接口：2个XLR插孔、2个6.35mm TRS插孔；3. 主输出接口：2个6.35mm TRS插孔；4. 辅助输出接口：2个6.35mm TRS插孔；5. 效果器回路接口：2个6.35mm TRS插孔；6.主音量旋钮：用于调节主输出音量；7.各通道控制旋钮：用于调节各通道的音量、平衡等参数；8.效果器控制旋钮：用于调节效果器的参数；9.耳机输出接口：用于连接耳机。
三、调音台的使用步骤1. 将音源设备（如话筒、乐器等）通过XLR或6.35mm插孔连接到相应的输入通道上；2.使用通道控制旋钮，调节各通道的音量、增益、EQ等参数；3.如果需要使用效果器，将效果器连接到效果器回路接口上，并通过效果器控制旋钮调节参数；4.使用主音量旋钮调节主输出音量；5.如果需要使用耳机进行监听，将耳机通过耳机输出接口连接。
四、常见问题与解决方法1.音频效果有杂音：检查线缆是否连接松动，重新插紧；2.无法接收到音源信号：检查音源设备是否正常工作，检查音源设备与调音台的连接；3.通道音量不平衡：使用通道控制旋钮调节音量平衡；4.效果器无法正常工作：检查效果器是否插入正确的回路接口，检查效果器参数设置。
五、注意事项1.在使用调音台前，请确保电源接地良好，并使用电压和频率适配的电源；2.在连接音源设备时，请确保设备的音量调节为最低，以免因音量过大引起损坏；3.长时间使用后，调音台可能会发热，不要放置在易燃物上，以免引起火灾；4.使用调音台时请遵循相关法律法规，不得用于非法目的。
雅马哈调音台如何使用
雅马哈调音台如何使用
当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众
多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每
一路的推杆和旋钮的意义都是一样的。
下面是关于雅马哈调音台的使用
方法教学视频。
一、这个调音台有8 路输入控制，我们只取其中一个来讲解各部
分的作用。
1.MIC：麦克风输入接口
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡
式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口
高电平输入通常经由TRS 1/4 立体Phone Jack 或TRS 1/4 Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。
3.LINE -20DB：衰减20 分贝按键
按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，
设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输
入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉
的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减
器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音
量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范。
YAMAHA mg12_4f小型模拟调音台中文说明书
YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。
G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。
G当从本设备或电源插座中拔出电源线插头时线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前请务必拔出所有的连接电缆。
