第六章快速成型技术(机械制造基础)

合集下载

快速成型培训资料

快速成型培训资料

课程编号:课程名称:快速成型技术(Rapid Prototyping)逆向工程专业《快速成型技术》教学大纲一、课程说明本课程是一门学习产品级专业模型加工制作技术的课程。

主要介绍产品模型的成型原理和制作方法。

培养学生使用专业三维造型软件构建产品模型,并使用专业软件对产品模型进行检查和修复,然后将处理好的产品模型进行切片处理,最后在激光快速成型机上加工出合格的产品模型。

加工好的产品模型还要经过表面处理。

本课程的推荐先修课程是《机械设计基础》、《机械制造基础》、《先进制造技术》等。

本课程的教学时间安排是:每周16节课,计划教学周数2周,总课时数32学时。

本课程总学分数:待定。

本课程安排在第六学期或者以后开设。

二、学时分配表三、教学目的与要求本课程教学目的:通过建模,检查,修复,加工和表面处理;使同学们了解整个产品模型从设计到制作完成的全过程;在整个过程中培养学生的实际动手能力。

为以后的工作打好基础,同时也了解到目前产品模型的最新的制造水准;使学生能够了解熔融沉积快速成型(FDM)技术的基本原理、基本方法和应用,了解MEM320A快速成型机的基本结构,掌握MEM320A快速成型机的操作,对快速原型制造方法有较全面的了解。

为了使学生掌握快速成型技术的基本知识,了解熟悉快速成型的各种方法以及软硬件。

主要以理论为主,从系统介绍、原理及过程分析入手,由浅入深,使学生在学完本课程后,能够很快的投入到毕业设计、快速成型机的使用中去,为今后参加工作走上社会打下良好的基础。

本课程的教学要求:学生经过学习,应掌握以下三个方面:1、快速成型的基本理论;2、快速成型机的软硬件;3、快速成型技术的典型应用。

四、教学内容纲要第1章快速成型概述1.1 快速成型技术及快速成型机的系统结构1.2 系统运行环境1.3 设备维护第2章快速成型软件2.1 功能简介2.2 运行环境第3章启动Aurora3.1 安装3.2 启动3.3 载入STL 模型3.4 载入CSM 和CLI 模型3.5 打印第4章三维模型操作4.1 坐标变换4.2 处理多个三维模型4.3 三维模型合并,分解及分割4.4 STL 模型检验和修复4.5 三维模型的测量和修改第5章分层5.1 分层前的准备5.2 分层参数详解5.3 分层第6章层片模型6.1 显示CLI 模型6.2 在二维模型窗口显示6.3 设定成型位置第7章三维打印/快速成型7.1 熔融挤压工艺原理7.2 三维打印机命令7.3 手动调试7.4 打印流程7.5 准备打印7.6 打印模型第8章(项目教学)8.1 脸谱快速成型8.2 汽车标志快速成型五、课程教材教科书:广州市机电技师学院自编,《快速成型技术》参考书:刘忠伟主编.先进制造技术(第2版).北京:国防工业出版社,2006六、其他说明本大纲适用于逆向工程专业《快速成型技术》必修课程。

快速成型技术

快速成型技术
目前快速成型机的数据输入主要有两种途径:一是设计人员利用计算机辅助设计软件 (如 Pro /Engineering , SolidWo rks, IDEAS, M DT, Auto CAD等 ) ,根据产品的要求设计三维模型 , 或将已有产品的二维三视图转换为三维模型; 另一种是对已有的实物进行数字化 , 这些实物可 以是手工模型、工艺品等。这些实物的形体信息可以通过三维数字化仪、 CT和 MRI等手段采集 处理 ,然后通过相应的软件将获得的形体信息等数据转化为快速成型机所能接受的输入数据 。
其在处理速度上都可以很好的满足需求,而且时间跨度不大,有利于实现产品开发的高速闭环反馈。 其二:集成化,快速成型技术使得设计环节和制造环节达到了很好的统一,我们知道在快速 成型的操作过程中,计算机中
的CAD模型数据会通过软件转化的方式,自动生成数控指令,依据数据的转化实现对于部件的合理加工。由此看来设计和 制造之间的鸿沟不再存在,达到了高度的集约化。 其三:适用性,快速成型技术,适翻分层技术制造工艺,将复杂的三维切成二维来处理,极大的简化了加工流程,在不存 在三维刀具的干涉的前提下,高效的处理好复杂的中空结构。无论是从理论上来讲,还是从实践上来讲,其技术的适用性 可以应对任何的复杂构件制造。 其四:可调整性,快速成型技术,即真正意义上的数字化系统,是制造业中的利器,我们操作员仅仅需要合理设置一下相 关的参数和属性, 就可以有针对性的处理好各种产品的样品制造和小批量生产;而且在此过程中,保证了成型过程的柔韧 性。 其五:自动化,快速成型技术,实现了完全的自动化成型,只要操作人员输入相关的参数,在不需要多少干涉的情况下,实 现整个过程的自动运行。
从技术发展角度看,计算机科学、CAD技术、材料科学、激光技术的发展和普及,为新的制造技 术的产生奠定了技术物质基础。

机械工艺制造基础课程快速成型

机械工艺制造基础课程快速成型

04
快速成型工艺流程
数据处理与模型设计
数据处理
将三维模型数据进行格式转换、修复 、优化等处理,以满足快速成型设备 的要求。
模型设计
使用CAD软件进行产品或零件的三维 模型设计,并进行必要的结构优化和 细节处理。
原型制造
选择材料
根据实际需求选择适合的快速成型材料,如光敏树脂、塑料、金属粉末等。
原型制造
玻璃材料
具有透明度高、化学稳定性好等 特点,适用于对光学性能要求较 高的快速成型。
03
快速成型设备
激光快速成型机
激光快速成型机是利用激光束将材料熔化或烧结,通过逐层堆积材料形成三维实体 。
激光快速成型机具有高精度、高效率和高灵活性的特点,适用于复杂形状和高精度 要求的零件制造。
激光快速成型机需要使用高纯度、高反射率的材料,如金属粉末、塑料粉末等。
• 医学研究:在医学研究中,快速成型技术可以用于制作疾病 模型或药物测试模型。这种技术可以帮助研究人员更好地理 解疾病的发病机制和药物的作用机制,加速医学研究的进程 。
• 生物材料研究:在生物材料研究中,快速成型技术可以用于 制作生物材料的原型或结构模型。这种技术可以帮助研究人 员更好地了解生物材料的性能和特点,为生物材料的应用和 发展提供支持。
通过快速成型技术制作出的 原型,可以帮助设计师更好 地理解产品的外观、结构和 功能。这种直观的感受有助 于提高设计的质量和完整性 。
模具制造
第一季度
第二季度
第三季度
第四季度
快速模具制造
在模具制造领域,快速 成型技术可以用于制作 模具的原型或部分结构 。与传统模具制造方法 相比,快速成型技术具 有更高的灵活性和效率 。
将处理后的数据输入快速成型设备,经过一系列的物理或化学过程,制造出三 维实体原型。

快速成型技术-第六章

快速成型技术-第六章

6.1 快速成型技术前期处理精度
1、三维建模的形体表达方法 随着计算机辅助设计技术的飞速发展,出现了许多三维建模的形体表达方 法,目前常见的有以下几种: (1) B-Rep法(Boundary Representation,边界表达法), B-Rep法是根据顶 点、边和面所构成的表面来精确地描述三维实体模型的,其优点是能快速 地绘制出立体或线框模型;缺点是由于其数据是以表格的形式出现的,因 此空间的占用量较大,描述不一定是唯一的,所得到的实体有时不很精确, 有可能会出现错误的孔洞和颠倒现象。 (2) CSG法(Constructive Solid Geometry,构造实体几何法),CSG法又称 为 BBG (Building-Block Geometry,积木块几何法),这种方法采用的是布 尔运算法则,将一些较简单的如立方体、圆柱体等体元进行组合,得到复 杂形状的三维实体模型。其最大优点是数据结构简单,无冗余的几何信息, 实体模型也较真实有效,且可以随时修改;缺点是该实体算法很有限,构成 图形的计算量较大而且费时。
(Solid Modeling)和表面造型(Surface Modeling)功能,后者对构造复杂的自由曲面有 着重要的作用。常用三维建模软件种类及特点已在第五章详细论述,目前用得最多 的是Pro/E软件,由于此软件具有强大的实体造型和表面造型功能,可以构造任意复 杂的模·型,因此被广泛使用。
(1) Pro/E软件。Pro/E是美国参数技术公司(Parametric Technology Corporation, PTC)研发的一个非常成功的建模软件。Pro/E软件彻底改变了机械CAD, CAM等传 统观念,采用参数化、数字化特征进行产品的三维建模,目前它已成为当今世界机械 领域的新标准。利用Pro/E软件进行产品的建模设计,能将设计至生产全过程进行有 机地集成,让所有用户都同时参与进行同一产品的设计与制造工作。

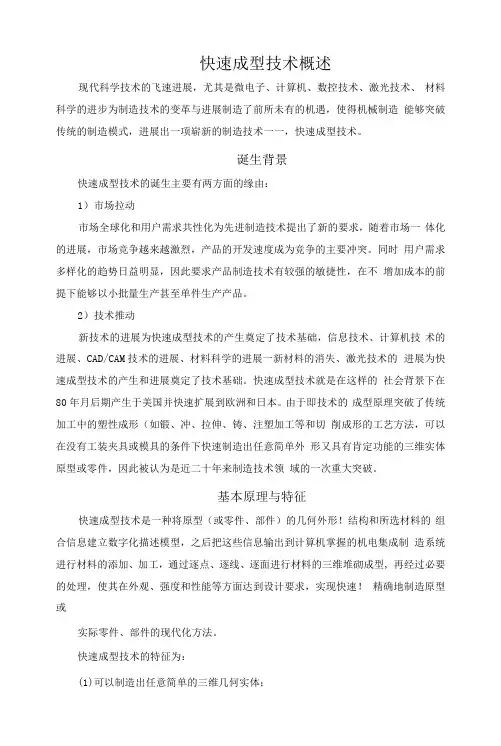

快速成型技术概述

快速成型技术概述

快速成型技术概述现代科学技术的飞速进展,尤其是微电子、计算机、数控技术、激光技术、材料科学的进步为制造技术的变革与进展制造了前所未有的机遇,使得机械制造能够突破传统的制造模式,进展出一项崭新的制造技术一一,快速成型技术。

诞生背景快速成型技术的诞生主要有两方面的缘由:1)市场拉动市场全球化和用户需求共性化为先进制造技术提出了新的要求,随着市场一体化的进展,市场竞争越来越激烈,产品的开发速度成为竞争的主要冲突。

同时用户需求多样化的趋势日益明显,因此要求产品制造技术有较强的敏捷性,在不增加成本的前提下能够以小批量生产甚至单件生产产品。

2)技术推动新技术的进展为快速成型技术的产生奠定了技术基础,信息技术、计算机技术的进展、CAD/CAM技术的进展、材料科学的进展一新材料的消失、激光技术的进展为快速成型技术的产生和进展奠定了技术基础。

快速成型技术就是在这样的社会背景下在80年月后期产生于美国并快速扩展到欧洲和日本。

由于即技术的成型原理突破了传统加工中的塑性成形(如锻、冲、拉伸、铸、注塑加工等和切削成形的工艺方法,可以在没有工装夹具或模具的条件下快速制造出任意简单外形又具有肯定功能的三维实体原型或零件,因此被认为是近二十年来制造技术领域的一次重大突破。

基本原理与特征快速成型技术是一种将原型(或零件、部件)的几何外形!结构和所选材料的组合信息建立数字化描述模型,之后把这些信息输出到计算机掌握的机电集成制造系统进行材料的添加、加工,通过逐点、逐线、逐面进行材料的三维堆砌成型, 再经过必要的处理,使其在外观、强度和性能等方面达到设计要求,实现快速!精确地制造原型或实际零件、部件的现代化方法。

快速成型技术的特征为:(1)可以制造出任意简单的三维几何实体;(2)CAD模型直接驱动;(3)成形设施无需专用夹具或工具;(4)成形过程中无人干预或较少干预;快速成型技术的优势(1)响应速度快:与传统的加工技术相比,RP技术实现了CAD模型直接驱动, 成形时间短,从产品CAD或从实体反求获得数据到制成原型,一般只需要几小时至几十个小时,速度比传统成型加工方法快得多"这项技术尤其适于新产品的开发,适合小批量、简单(如凹槽、凸肩和空心嵌套等)、异形产品的直接生产而不受产品外形简单程度的限制,还改善了设计过程中的人机沟通,使产品设计和模具生产并行,从而缩短了产品设计、开发的周期,加快了产品更新换代的速度,大大地降低了新产品的开发成本和企业研制新产品的风险。

机械制造基础-第6章快速成形

机械制造基础-第6章快速成形
图6-9 FDM 成形原理示意图
SHANGHAI UNIVERSITY
上海大学机自学院
SHANGHAI UNIVERSITY
上海大学机自学院
6.4 快速成形技术的应用
目前,RP技术在模具、家用电器、汽车、航空航 天、军事装备、材料、工程、玩具、轻工产品、工业造 型、建筑模型、医疗器具、人体器官模型、生物材料组 织、考古、电影制作等领域都得到了广泛的应用。 ●生产研制:通过RP系统制作原型用来验证概念设计、确认设
SHANGHAI UNIVERSITY
上海大学机自学院 (4) 截面加工: RP系统中的成形头(如激光扫描头
或喷头)由数控系统控制,在x-y平面内按截面轮廓进 行扫描,固化液态树脂(或切割纸,烧结粉末材料, 喷射粘结剂、热熔剂和热熔材料),得到一层层截面。 (5) 截面叠加 :每层截面形成之后,下一层材料被 送至已成形的层面上,然后进行后一层的成形,并与 前一层面相粘结,从而将一层层的截面逐步叠合在一 起,最终形成三维产品。 (6) 后处理 :成形完毕的工件,进行打磨、涂挂, 或者放进高温炉中烧结,进一步提高其强度。
一、立体光固化SLA
SLA 的工作原理如图6-6所示。液槽中盛满液态 光敏树脂,紫外波长的激光束在偏转镜作用下于液面 上按截面轮廓信息扫描,光点经过的地方,受辐射的 液体就固化,每一次平面扫描加工出一个层面,并与 已固化的前一层牢固地粘结起来。如此反复直到整个 产品完成。 这种方法适合成形塑料小件,但原材料有污染, 易使皮肤过敏。
上海大学机自学院
第6章 快速成形
6.1 概述
快速成形技术又称快速原型制造技术,是 近年来发展起来的一种先进制造技术。它是基 于离散堆积成形思想的数字化成形技术;是 CAD、数控技术、激光技术以及材料科学与工 程的技术集成。它可以自动、快速地将设计思 想物化为具有一定结构和功能的原型或直接制 造零部件,从而可对产品设计进行快速评价、 修改,以响应市场需求,提高企业的竞争能力。

第6章 快速成形制造技术

第6章 快速成形制造技术

• (2)按制造工艺原理分类 • ①层合实体造型(LOM):LOM工艺采用薄片 材料,用激光束在刚粘结的新层上切割出零件截面 轮廓。 • ②立体光刻(SLA):SLA工艺是基于液态光敏 树脂的光聚合原理工作的。 • ③选择性激光烧结(SLS):SLS工艺是采用粉 末状材料成形的。 • ④三维喷涂粘结(3DPG):3DPG工艺采用粉 末材料成形。其原理类似于喷墨打印机,因此又称 3D印刷。 • ⑤熔融沉积造型(FDM):FDM工艺一般采用 热塑性材料。
(3)烧结法——粉末材料选择性激光烧结(SLS法) 粉末材料可以是塑料、蜡、陶瓷、金属或它们复合物的粉体、覆膜 砂等。粉末材料薄薄地铺一层在工作台上,按截面轮廓的信息,CO2激 光束扫过之处,粉末烧结成一定厚度的实体片层,逐层扫描烧结最终形 成快速原型。用此法可以直接制作精铸蜡模、实型铸造用消失模、用陶 瓷制作铸造型壳和型芯、用覆膜砂制作铸型、以及铸造用母模等。 此外还有粉末材料选择性粘结法(TDP法)、直接壳型铸造法(DSPC法) 以及实体生长成形法(SGC法)等方法。 上述快速成形的工艺方法都是基于计算机三维实体造型。在对三维模 型进行处理后,形成截面轮廓信息,随后将各种材料按三维模型的截面 轮廓信息进行扫描,使材料粘结、固化、烧结,逐层堆积成为快速原型, 这就是所谓的分层制造技术。几种快速成形方法的特点及常用材料如表 6.1所示。
常用材料
6.2快速模具制造技术(RT,Rapid Tooling)
模具是制造业必不可少的手段,其中用得最多的有铸模、注 塑模、冲压模和锻模等。传统制作模具的方法是:对木材或金属 毛坯进行车、铣、刨、磨、钻、电蚀等加工,得到所需模具的形 状和尺寸。这种方法既费时又费钱,特别是汽车、摩托车和家电 所需的一些大型模具,往往造价数十万元以上,制作周期长达数 月甚至一年。而基于RPM技术的快速模具制模具制造方面的应用可分为RP成 形间接制模(Indirect Rapid Tooling,IRT)和RP成形直接制模 (Direct Rapid Tooling,DRT),主要用于制造注塑类模具、冲压 类模具和铸造类模具等。通过将精密铸造、中间软模过渡法以及 金属喷涂、电火花加工、研磨等先进模具制造技术与快速成形制 造相结合,就可以快速地制造出各种金属型模具来。如图6.3所示 为各种基于快速成形的RT工艺路线。

快速成型技术介绍PPT课件

快速成型技术介绍PPT课件

新材料
制品
6
RP技术基本原理:离散—堆积(叠加)
三维模型构建: Pro/E、UG、 SolidWorks、 激光扫描、 CT断层扫描等
三维模型的近 似处理:三角形 平面来逼近原
来的模型 (STL文件)
三维模型的切 片处理:加工 方向(Z方向)
进行分层
后处理:打磨、 抛光、涂挂、
烧结等
成型加工:成型 头(激光头或 喷头)按各截面 轮廓信息扫描
间隔一 般取
0.05m-0.5mm,
常用
0.1mm
7
图3、 RP成型过程图
各层固化粘结: 树脂或塑料的链 式反应固化、无 化学反应的熔融 粘结固化和用粘 结剂将片体粘结
的方法。
8
3、RP技术的特点和影响 新产品开发的一般过程:
模具:制模、 试模、修模, 时间,成本
设计
试制
试验
RP:设计、 成型,
时间,成本
征求用户意见
市场推销
生产
修改定型
9
RP技术的主要特点: (1)可以制造任意复杂的三维几何实体 (2)快速性 :几个小时到几十个小时就可制造出零件 (3)高度柔性:无需任何专用夹具或工具 (4)产品结构与性能的及时快速优化 (5)进行小批量生产 (6)RP技术有利于环保
10
二、RP技术加工方法和设备
LOM缺点:材料浪费严重,表面质量差。
19
3、SLS
SLS工艺最初由美国德克萨斯大学奥斯汀分校 (UIIiversity of Texas at Austin)的Carl Deckard于1989年在 其硕士论文中提出,后由Texas大学组建的DTM公司于 1992年推出了该工艺的商业化生产设备Sinterstation。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

优点
缺点
设备费 日常 维护费 发展 趋势 应用 领域 适合 行业
SLA
(1) 成形速度极快,成 形精度、表面质量高; (2) 适合做小件及精细 件。
(1) 成形后要进一步固 化处理; (2) 光敏树脂固化后较 脆,易断裂,可加工性 不好; (3) 工作温度不能超过 100℃,成形件易吸湿膨 胀,抗蚀能力不强。
飞速发展
铸造件设计
塑料件外形和机构设计
铸造行业
科研院校、生产企业
LOM
(1) 成形精度较高; (2) 只须对轮廓线进行切 割,制作效率高,适合做 大件及实体件; (3) 制成的样件有类似木 质制品的硬度,可进行一 定的切削加工。
(1) 不适宜做薄壁原型; (2) 表面比较粗糙,工件 表面有明显的台阶纹,成 型后要进行打磨; (3) 易吸湿膨胀,成形后 要尽快表面防潮处理; (4) 工件强度差,缺少弹 性。
6.5 其它快速成型方法
激光熔覆快速成型: 被熔覆的金属粉末通过送粉装置用气体或重力输送,采
用高功率激光同步熔化被送粉末,在基板上逐线、逐层堆积 成非常之谜的金属零件。
图 激光熔覆快速成形原理图
三维打印(3D-P):
3DP工艺是美国麻省理工学院Emanual Sachs等人1989年 研制的。3DP工艺采用粉末材料成形,如陶瓷粉末,金属粉 末。通过喷头用粘接剂(如硅胶)将零件的截面“印刷”在材料 粉末上面。
基本原理: LOM工艺是利用薄片材料,如纸、塑料薄膜等作为成形
材料,片材表面事先涂覆上一层热熔胶。加工时,用CO2或 刀在计算机控制下按照CAD分层模型轨迹切割片材,然后通 过热滚压,使当前层与下面已成形的工件层粘结,从而堆积 成形。
基本原理图:
图 LOM 基本原理图
供料机构转动收料轴和 供料轴,使新层移到加工区 域;工作台上升到加工平面, 热压辊热压,工件的层数增 加一层,高度增加一个料厚, 再在新层上切割截面轮廓。 如此反复直至零件的所有截 面粘接、切割完,得到分层 制造的实体零件。
高昂 激光器有损耗,光敏树 脂价格昂贵,运行费用 很高。 稳步发展
复杂、高精度、艺术用 途的精细件 快速成形服务中心
SLS
FDM
(1) 有直接金属型的 概念,可直接得到塑 料、蜡或金属件; (2) 材料利用率高; 造型速度较快。
(1) 成形材料种类较多, 成形样件强度好,能直接 制作ABS塑料; (2) 尺寸精度较高,表面 质量较好,易于装配 (3) 材料利用率高; (4) 可在办公环境进行。
复杂砂型零件
快速成型方法分类(本章内容): 6.1 立体光造型技术 (SLA ) 6.2 选择性激光烧结技术 (SLS) 6.3 激光薄片叠层制造技术 (LOM) 6.4 熔融沉积快速成型技术(FDM) 6.5 其它快速成型方法
6.3 激光薄片分层叠加成形 (LOM)
薄片分层叠加成形(LOM—Laminated Object Manufacturing, 又称层叠实体制造或分层实体制造)。由美国Helisys于1986年 研制成功,并推出商品化的机器。
基本原理图
图 SLA基本原理图
优缺点 ➢ 优点
SLA方法是目前快速成形技术领域中研究得最多的方法, 也是技术上最为成熟的方法。该方法成型精度高、表面质量 好、原材料利用率将近100%,能制造出形状特别复杂(如空 心零件)、特别精细(如首饰、装饰品等)的零件。 制造出来的原型件,可快速翻制各种模具。
基本原理图:
图 SLS基本原理图
工作台上均匀铺上一层 很薄(0.1~0.2mm) 的粉末, 激光束在计算机的控制下按 照零件分层轮廓有选择性地 进行烧结,一层完成后再进 行下一层烧结。全部烧结完 成后去掉多余的粉末,再进 行打磨、烘干等处理便获得 零件。
优缺点:
➢ 优点 只要壁厚超过0.4mm,只要有三维造型文件,无论如何
➢ 缺点 需要支撑,树脂收缩导致精度下降,材料昂贵,光固化
树脂有一定的毒性等。
应用: (1)可直接制作树脂功能件,用作结构验证和功能测试 (2)可制作比较精细和复杂零件 (3)可制造出有透明效果的制件 (4)制造出来的原型可以翻制各种模具
快速成型方法分类(本章内容): 6.1 立体光造型技术 (SLA ) 6.2 选择性激光烧结技术(SLS) 6.3 激光薄片叠层制造技术 (LOM) 6.4 熔融沉积快速成型技术( 6.5 其它快速成型方法
发展:
我国在90年代先后有武汉华中科技大学快速制造中心、 北京航空航天大学激光研究中心、西安交大先进制造技术研 究所、北京殷华实业有限公司、陕西省激光快速成形与模具 制造工程研究中心等在快速成形工艺研究、设备开发、数据 处理及控制软件、新材料的研发等方面做了大量有成效的工 作。
基本思路:
1. CAD模型建立 2. STL文件生成 3. 分层切片 4. 快速堆积成形
复杂的零件,都可以成型;成形速度快,强度高,耐高温性 能好;原材料便宜,制品可以直接用来做结构验证和性能测 试;支持材料的自主研发;设备自动化程度高,遇到故障自 动停机;可以在无人值守的情况下自动化生产。无需加支撑, 因为没有被烧结的粉末起到支撑作用。可以烧结制造空 心、多层镂空的复杂零件。 ➢ 缺点
(1) 成形件强度和表 (1) 成形时间较长; 面质量较差,精度低。 (2) 做小件和精细件时精 (2) 在后处理中难于 度不如SLA。 保证制件尺寸精度, 后处理工艺复杂,样 件变型大,无法装配。
高昂
激光器有损耗,材料 利用率高,原材料便 宜,运行费用居中。
稳步发展
低廉
无激光器损耗,材料的利 用率高,原材料便宜,运 行费用极低。
6.1 立体光造型技术 ( SLA )
立体光造型技术,又称光敏树脂液相固化成形或立体光 刻)。最早由Charles Hul发明并于1984年获得专利,1988年 美国3D系统公司推出商品化的世界上第一台快速成形机。
基本原理: SL工艺是基于液态光敏树脂的光聚合原理工作。这种
液态材料在一定波长和功率的紫外线光(如:λ = 325 nm紫 外线)的照射下能迅速发生光聚合反应,相对分子量急剧 增大,材料也由液态变成固态。
优缺点 ➢ 优点:
1、只需在片材上切割出零件截面的轮廓,而不用扫描整个 截面。因此易于制造大型、实体零件。
2、零件的精度较高。 3、无需加支撑。工件外框与截面轮廓之间的多余材料起到 支撑作用。
➢ 缺点:
1、LOM后处理时间长;
2、纸质片材易受潮变形,不易久放。
应用: 纸价格相对便宜,可以用来做零部件的原型样件,如
(a)工件 (b)切片 (c)分层自由成型 (d)叠加零件
快速成型与普通成型的区别:
传统加工
快速成型
快速成型方法分类(本章内容): 6.1 立体光造型技术 (SLA ) 6.2 选择性激光烧结技术 (SLS) 6.3 激光薄片叠层制造技术 (LOM) 6.4 熔融沉积快速成型技术(FDM) 6.5 其它快速成型方法
6.2 选择性激光烧结技术 (SLS)
选择性激光烧结成形(SLS—Selected Laser Sintering),又称选 区激光烧结)。由美国德克萨斯大学奥汀分校的C.R.Dechard于 1989年研制成功。
基本原理: SLS工艺是利用粉末材料(金属粉末或非金属粉末)在激
光照射下烧结的原理,在计算机控制下层层堆积成形。
熔融沉积快速成型(FMD-Fused Deposition Modeling,又 称熔丝沉积),是继SLA和LOM后的一种应用较广泛的快速 成型工艺,并以美国Stratasys公司开发的FDM制造系统应用最 为广泛。
基本原理: 它是将丝状的热熔性材料加热融化,通过带有一个微细喷
嘴的喷头挤喷出来。喷头沿零件截面轮廓和填充轨迹运动,挤 出的材料迅速固化并与周围材料粘结,层层堆积而成。
汽车发动机曲轴、连杆、各类箱体、盖板等。
打印机原型样件
快速成型方法分类(本章内容): 6.1 立体光造型技术 (SLA ) 6.2 选择性激光烧结技术 (SLS) 6.3 激光薄片叠层制造技术 (LOM) 6.4 熔融沉积快速成型技术(FDM) 6.5 其它快速成型方法
6.4 熔融沉积快速成型 (LOM)
材料精度难以控制,需要专业的控制系统,该技术为少数 厂家所掌握,且已经申请大量专利,维护成本较高,设备 昂贵。
应用: (1)可直接制作树脂功能件,用作结构验证和功能测试,并
可用于装配样机。 (2)制造出来的原型可以翻制各种模具。 (3)制件可直接作熔模铸造用的蜡模和砂型、型芯。
功能测试零件
汽车发动机排气管
基本原理图:
FDM 原理图
优缺点
➢ 优点:
1、采用热熔挤压头专利技术,系统结构原理和操作简单,
且使用无毒的原材料,设备可安装在办公环境中。 2、成型速度快。不需要SLA中的刮板工序。 3、用蜡成型的零件原型,可以直接用于熔模铸造。 4、可以成型任意复杂程度的零件。如复杂的内腔、孔等。 5、原材料在成型过程中无化学变化,制件的翘曲变形小。 6、原材料利用率高。 7、支撑去除简单。
第6章 快速成型成型 Chapter 6 Rapid prototyping
概述:
快速成形技术(Rapid Prototyping,简称RP)20世纪80年 代发展起来的,它综合了机械工程、CAD、数控技术、激光 技术及材料科学技术,可以自动、直接、快速、精确地将设 计思想转变为具有一定功能的原型或直接制造零件,从而大 大缩短产品的研制周期。因而,被认为是近20来制造领域的 一个重大突破。影响力与数控技术相当。
中等
激光器有损耗,材料利用 率很低,运行费用较高。
渐趋淘汰
实心体大件
铸造行业
本章结束!
➢ 缺点:
1、精度较国外先进的SLA工艺低,最高精度0.127 mm; 2、成型表面光洁度不如国外先进的SLA工艺; 3、成型速度相对较慢。
